Yuneec H520, le test

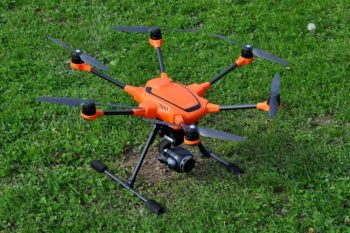

DSC 0094 1200 1Il ressemble comme deux gouttes d’eau au Typhoon H (H480), pourtant le H520 n’est pas destiné à la même clientèle. Sa couleur orange flashy est évidemment un indice. Il cible les professionnels qui ont besoin d’un multirotor capable de réaliser des prises de vues en changeant de caméra selon l’usage, et sécurisé pour ne pas laisser de place au hasard en cas de panne. J’ai eu la chance de pouvoir voler plusieurs semaines avec cet appareil pour évaluer ses capacités. Notez que le H520 m’a été prêté par Yuneec. Comme d’habitude, dites-moi si vous pensez que la pratique a influencé mon jugement.

La vidéo

Si YouTube ne permet pas de visionner la vidéo en 4K, vous pouvez la télécharger ici.

Tour du propriétaire

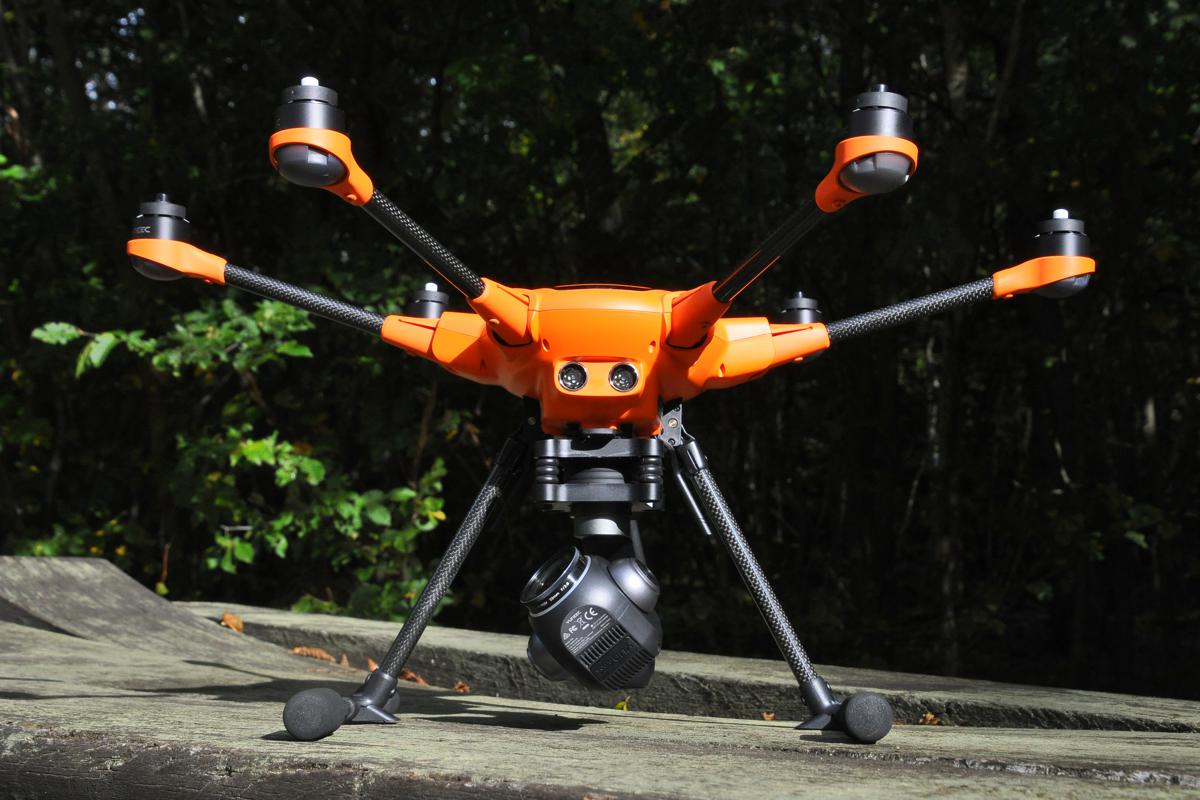

DSC 0010 1200Le H520 est un hexacoptère : il s’appuie sur 6 moteurs brushless 3210 à 740KV pour ses vols. Quel est l’avantage face à des engins à 4 hélices ? C’est la redondance des moteurs. S’il l’un d’eux venait à lâcher en vol, soit parce qu’un ESC a rendu l’âme, soit parce qu’une hélice s’est brisée, soit parce que le moteur est défectueux, l’appareil ne chute pas. Il reste contrôlable le temps de le poser, assure Yuneec. Voilà qui est rassurant.

Suite du tour

DSC 0001 1200 1

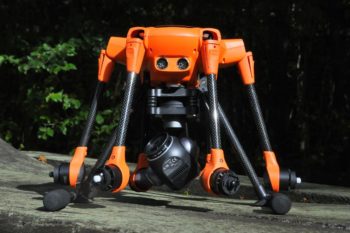

Le principe du H520 est le même que celui du Typhoon H : les 6 bras moteurs sont pliables pour réduire l’envergure de l’appareil pendant le transport. Le train d’atterrissage rétractable est alors en position basse. Dans cette configuration, le H520 mesure 27,7 x 35,3 x 25,5 cm. Pour mettre les bras en place, il suffit de les soulever : ils se clipsent sans effort. L’appareil mesure alors 52 cm de diagonale de moteur à moteur. Ensuite il faut ajouter les hélices, des modèles autoserrants de 25 cm de diamètre (9,8 pouces). Aucun risque de se tromper dans la position d’insertion, elles sont notées avec ou sans un cercle argenté, et dotées d’un mécanisme de fixation d’une simplicité désarmante. Il faut moins de 30 secondes pour installer les 6 hélices, et pas plus pour les retirer.

Batterie et capteurs

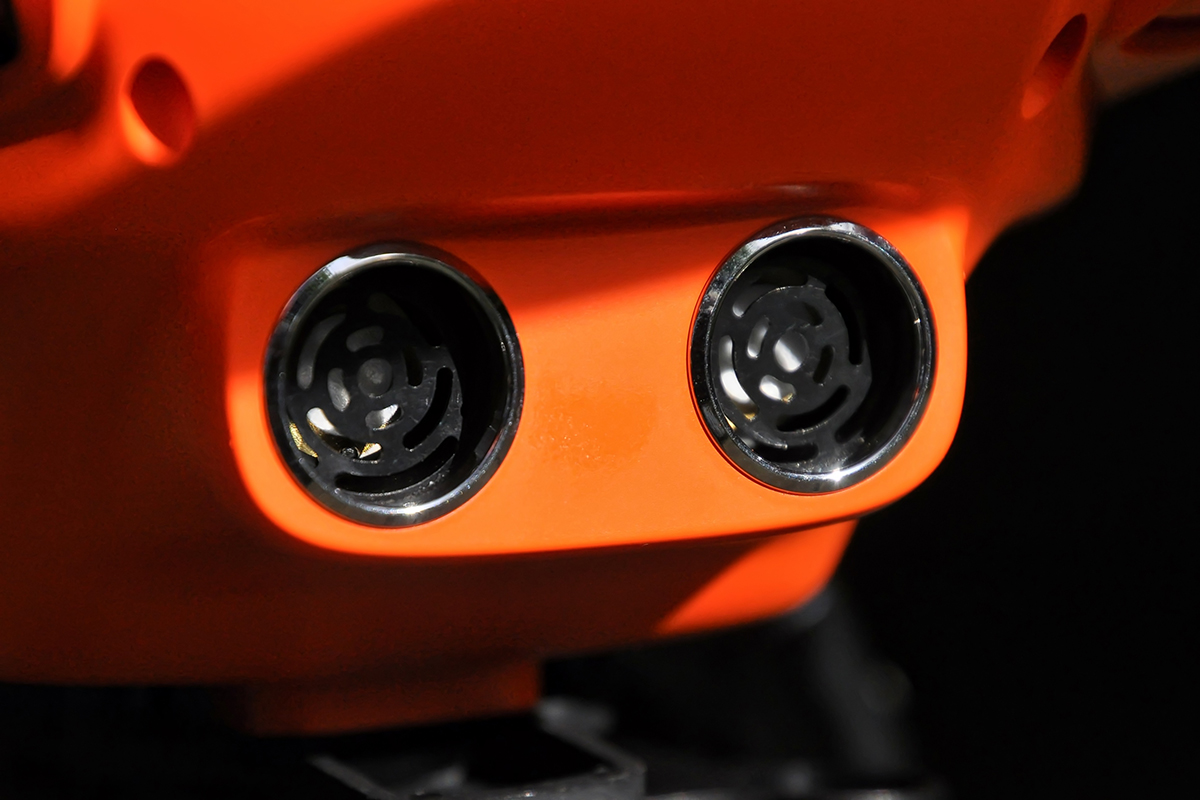

DSC 0045 1200 2A l’arrière se trouve le compartiment pour la batterie, un modèle 4S de 5250 mAh LiHV 15,2V qui pèse 576,4 grammes. Elle est munie d’une poignée montée sur une charnière pour faciliter l’extraction. L’insertion est facile, et la batterie reste bien en place. A l’avant sont placés 2 capteurs à ultrason pour la détection des collisions. En-dessous se trouve le plateau destiné à accueillir une caméra. Le H520 que nous avons testé a été livré avec la caméra E90. C’est un nouveau modèle haut de gamme stabilisé mécaniquement sur 3 axes. Cet ensemble nacelle et caméra offre de nombreux modes vidéo qui sont décrits un peu plus loin dans ce post.

Des chiffres ?

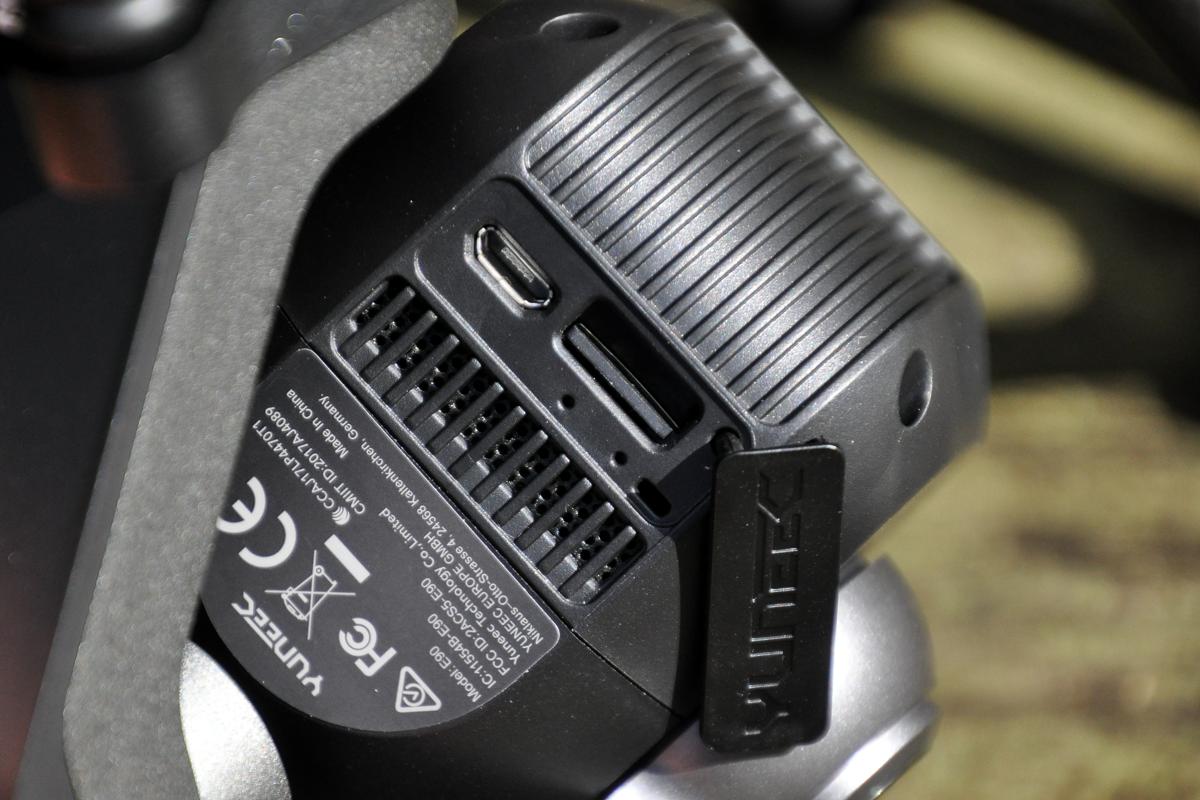

DSC 0039 1200 2La trappe pour la carte mémoire se trouve derrière un cache amovible situé sous la caméra. Une carte microSD Panasonic de 16 Go est fournie avec la caméra. A la différence d’appareils concurrents, le H520 ne dispose pas de capteurs placés en dessous : ni sonar à ultrasons ni caméra verticale. Notez que l’appareil est légèrement plus grand que le Typhoon H. Le poids du H520 sans batterie, sans caméra, sans hélices, est de 1011 grammes. Il faut ajouter 574 grammes pour la batterie, 341 grammes pour la caméra E90, et 54 grammes pour les hélices. Soit un poids au décollage de 1980 grammes, juste en-dessous de la barre des 2 kilos.

Fin du tour

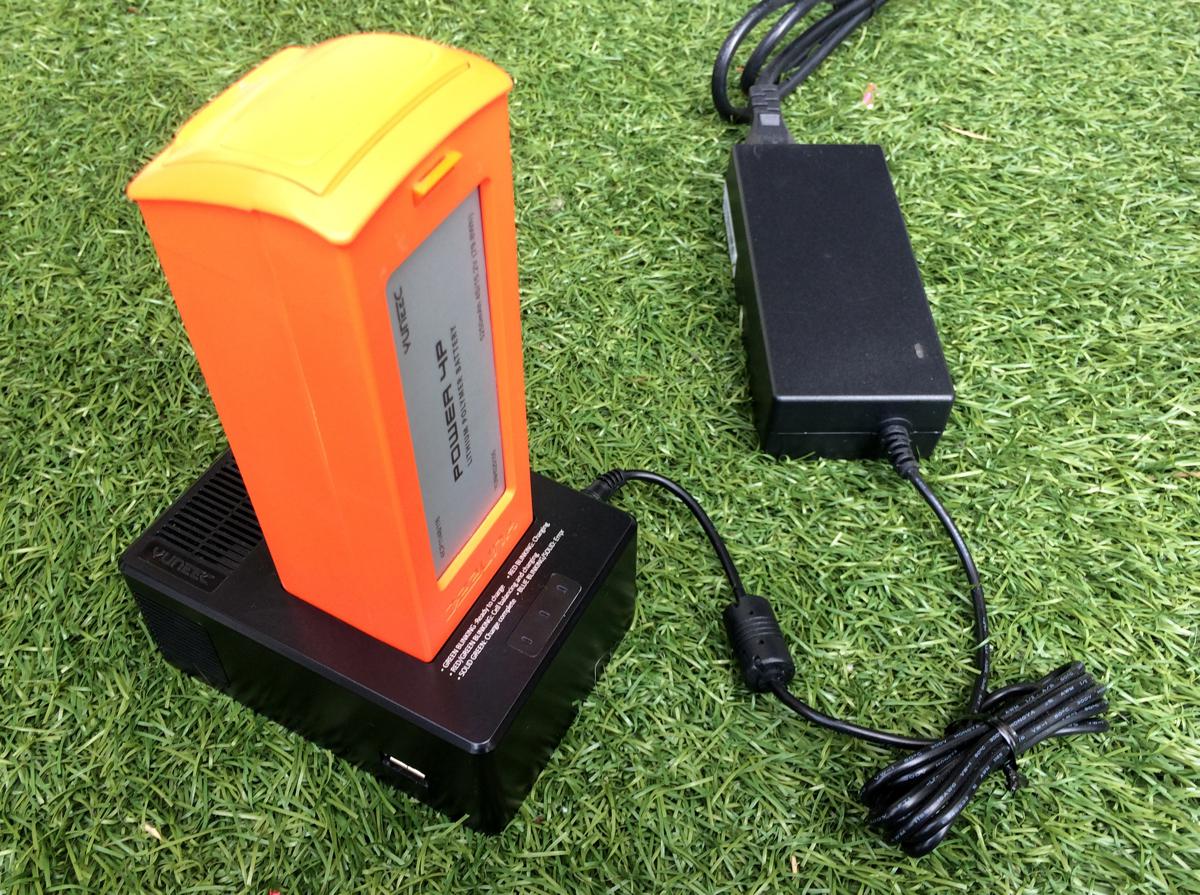

IMG 8203 1200Le chargeur fourni avec le H520 permet d’accueillir une batterie. Il dispose aussi d’un connecteur USB pour la recharge de la radiocommande ST16S. Le tour d’horizon de l’appareil s’achève avec une mention au processeur à l’intérieur : il s’agit d’un PX4 dont le firmware a été développé, indique Yuneec, par Lorenz Maier. Cet ingénieur dirige la cellule Recherche & Développement du constructeur. Parmi ses faits d’armes, il a été élu « Inventeur 2017 » dans la catégorie des inventeurs de moins de 35 ans au MIT…

Tableau de bord

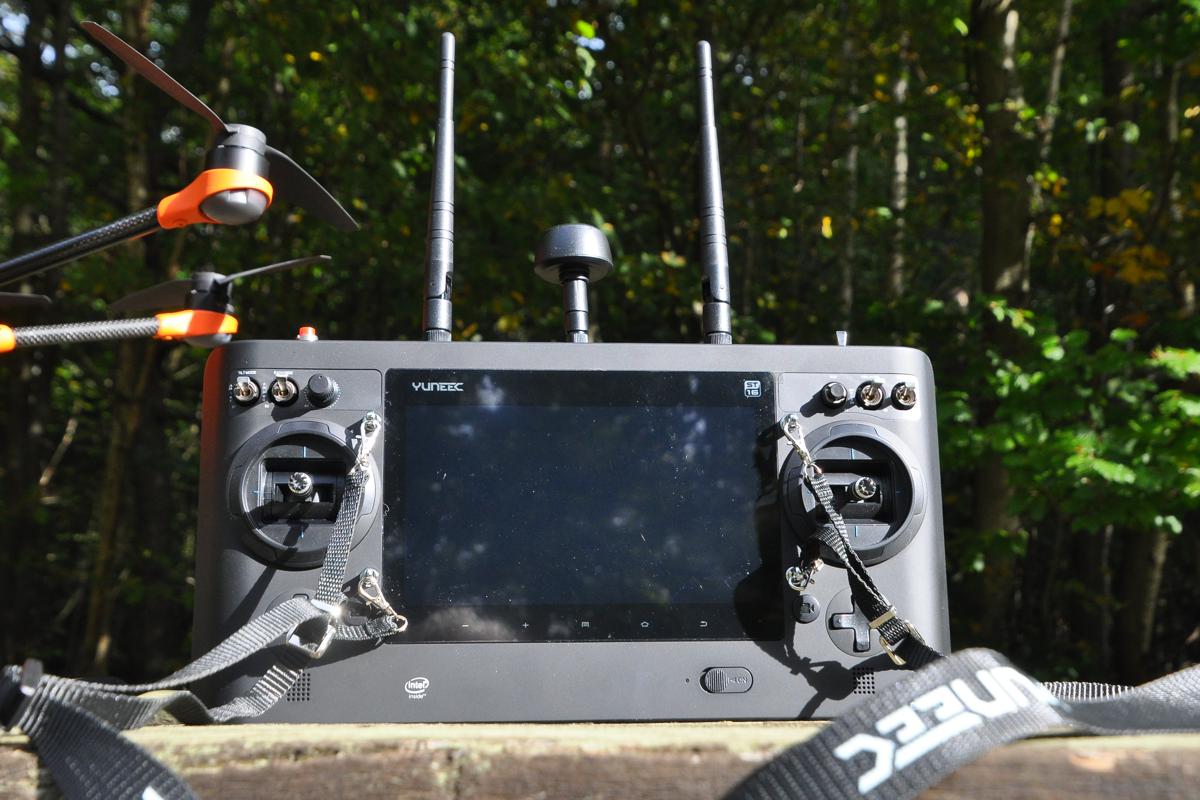

DSC 0050 1200 1La radiocommande ST16S livrée avec le H520 ressemble beaucoup à la ST16. Ce qui permet de les distinguer ? La ST16S dispose d’une antenne polarisée et de deux antennes dipôles. Pour le reste, les différences ne sont pas visibles. Sachez que le processeur qui anime la radiocommande est plus rapide, que le connecteur USB à l’avant est supposé pouvoir accueillir une clé pour un accès mobile GSM. La radio est alimentée par une batterie propriétaire, une Lipo 1S 3,6V 8700 mAh. On est loin des radios épurées de type DJI, la ST16S affiche de nombreux boutons, interrupteurs et molettes en façade et à l’arrière. Un petit air d’Airbus, mais ce n’est pas désagréable ! A l’allumage du H520 avec la caméra E90 et celui de la ST16S, il faut compter 1 minute pour que le logiciel soit lancé, et 1 minute 30 secondes pour que le retour vidéo apparaisse à l’écran.

>>>> La suite de cette chronique se trouve ici <<<<
