DJI Phantom 4 Pro et Pro+, le test
Vision System et Infrared Sensing System

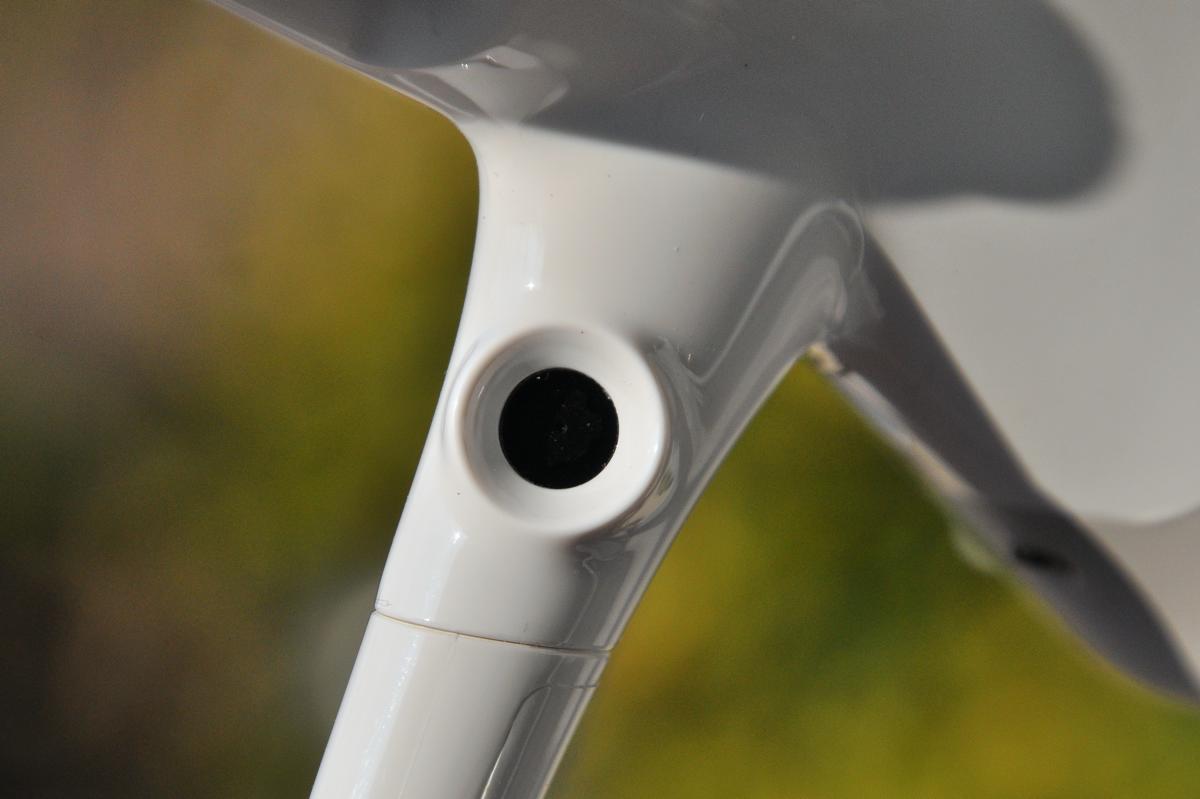

Comme sur le Phantom 4, on trouve deux caméras à l’avant, une sur chaque pied du train d’atterrissage. Elles sont utilisées pour détecter la présence d’obstacles devant l’appareil. Le Phantom 4 Pro ajoute deux capteurs similaires sur l’arrière du train d’atterrissage. C’est ce qui lui permet de détecter des obstacles, désormais, même en reculant !

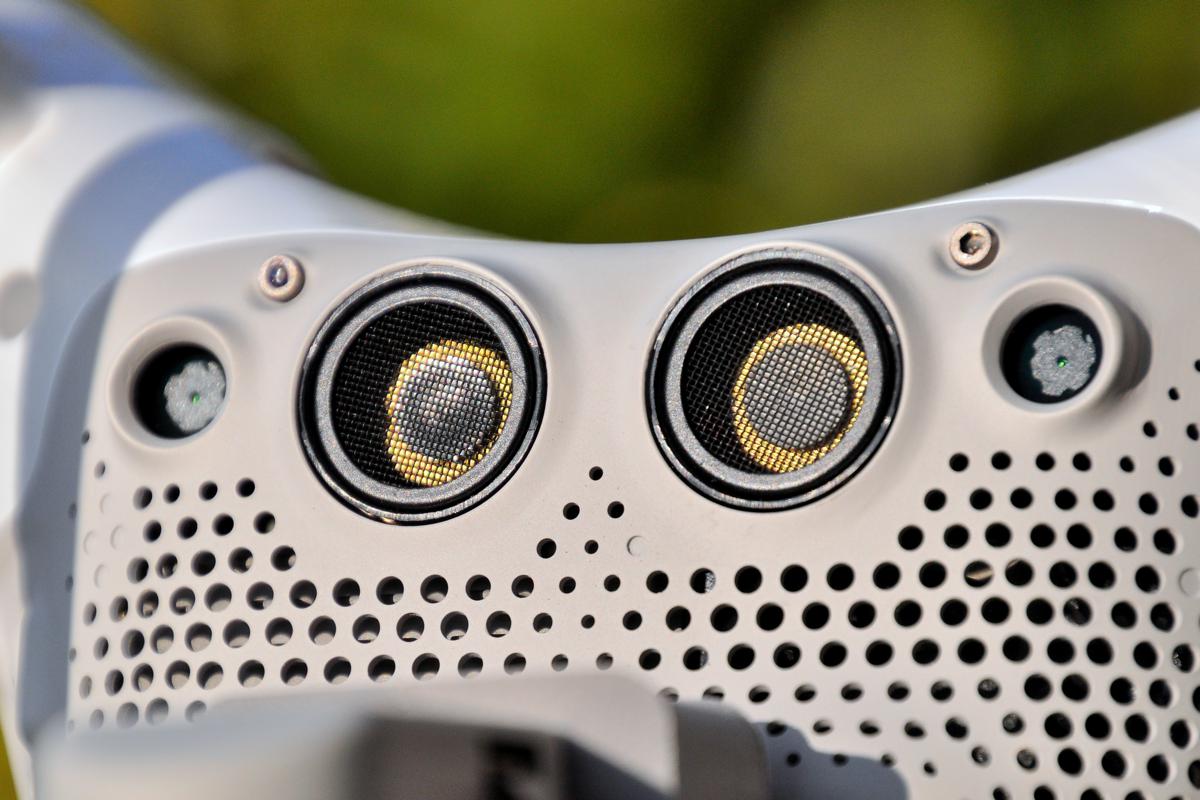

On trouve deux autres caméras sous l’appareil, qui détectent aussi les obstacles mais servent en plus à maintenir l’appareil à une position fixe. Le contrôleur de vol analyse en temps réel les images de la caméra : si elles sont différentes, c’est que le Phantom se déplace, et qu’il faut agir sur les moteurs pour le maintenir en position. Ce système permet de faire en sorte que le Phantom 4 Pro ne bouge pas d’un poil en intérieur, même s’il y a des courants d’air et en l’absence de GPS. Elle fonctionne jusqu’à environ 10 mètres de hauteur. Un sonar complète le Vision System : également situé sous l’appareil, il mesure en temps réel la hauteur par rapport au sol. Le Phantom 4 Pro dispose aussi du Infrared Sensing System : sur les flancs de la coque, de chaque côté de l’engin, se trouvent des capteurs infrarouges. Eux servent à détecter la présence d’obstacles sur les côtés.
La promesse ?
Avec des capteurs vers l’avant, l’arrière, les côtés et le bas, le Phantom 4 Pro est en théorie capable de détecter des obstacles et éviter de les toucher dans toutes les directions sauf vers le haut. Pourquoi pas de capteur vers le haut ? Il faut sans doute en laisser un peu pour les prochains Phantom… Le contrôleur de vol de l’appareil s’occupe d’agréger toutes les données qui lui parviennent pour influencer le vol. Si vous faites avancer l’appareil vers un obstacle, ou si vous le faites reculer, ou même si vous le faites approcher de côté, il doit indiquer la présence de l’obstacle et stopper la progression automatiquement, même si vous vous entêtez à vouloir continuer. Voilà la promesse faite par DJI.
La nacelle stabilisée

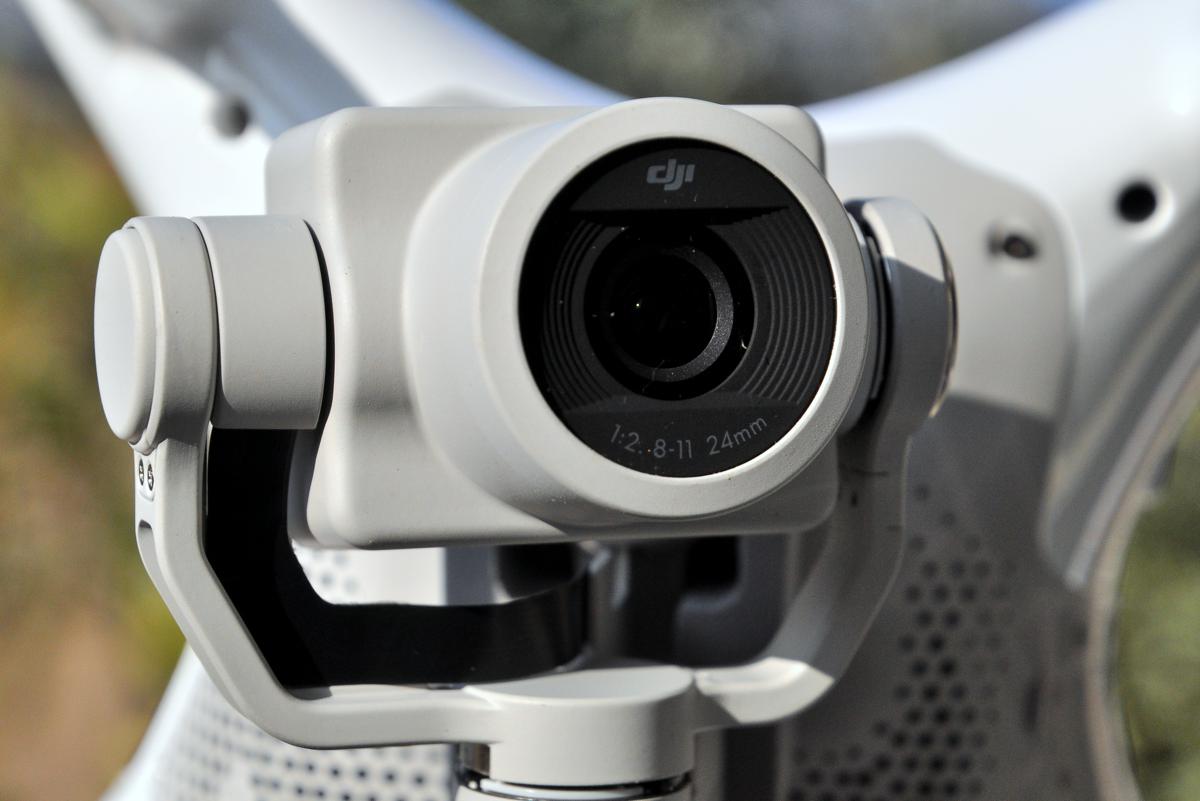

La caméra du Phantom 4 Pro est montée sur une nacelle 3 axes qui compense les mouvements dans toutes les directions. Ou presque. C’est le cas sur l’inclinaison (pitch), sur le roulis (roll). Sur la rotation (yaw), la caméra atténue les mouvements, mais ne les compense pas entièrement.
Ca signifie quoi ? Que si vous inclinez le Phantom vers le bas, la caméra reste toujours à l’horizontale. Si vous le faites pencher vers la droite, elle ne s’inclinera pas. En revanche si vous faites tourner l’appareil sur lui-même, la caméra pivote légèrement pour amortir le mouvement, mais ne reste pas figée dans la direction initiale. La nacelle est contrôlable sur l’inclinaison avec une molette sur la radiocommande. Elle ne l’est pas sur le roulis – mais il est possible de la régler si l’image n’est pas parfaitement horizontale. A vrai dire, elle peut aussi s’incliner sur le côté, pour suivre l’inclinaison de l’appareil : il s’agit du mode FPV, à choisir dans les réglages. Mais il s’agit d’une simulation de l’inclinaison, indexée sur le joystick et non pas sur l’inclinaison réelle. Pour faire un 360°, ce n’est pas la nacelle qu’il faut solliciter : il faut faire tourner le Phantom 4 Pro sur lui-même. A la différence, par exemple, de la nacelle d’un Inspire, capable d’effectuer un tour presque complet sur elle-même.

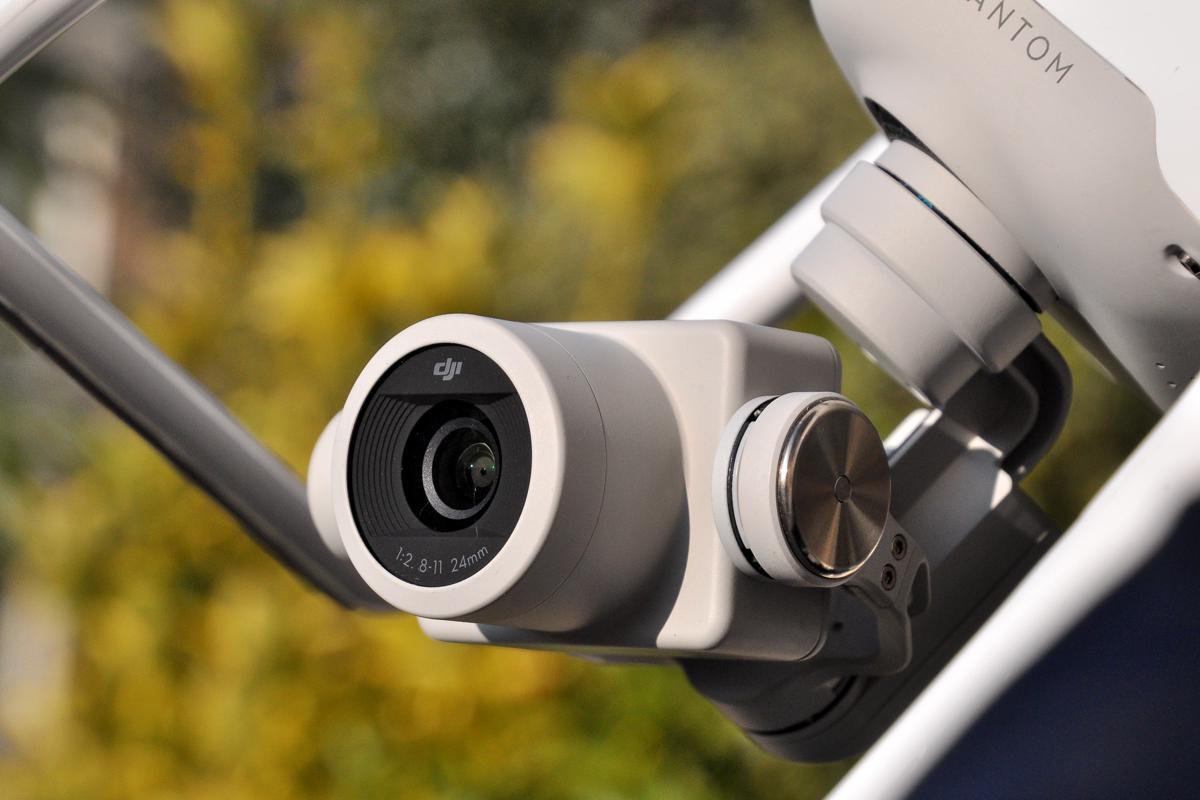

Les caractéristiques de la caméra
La caméra utilisée sur le Phantom 4 Pro constitue un bond en avant dans le développement des prises de vues de qualité sur des multirotors. A la différence des caméras classiques de modèles concurrents, elle n’est pas de type sportive, comme les GoPro, mais elle repose sur un obturateur mécanique, qui ouvre entre 8 et 1/2000e de seconde. Ce que ça change ?
A vrai dire, sans doute peu de choses à moins de réaliser des images en vol de travers à grande vitesse. Cela supprime l’effet « déformation des hélices » lorsqu’elles entrent dans le champ de l’image. Cela aide à éviter les barres sombres que l’on observe souvent avec une lumière artificielle pendant les vols en intérieur. Le capteur 1 pouce (13,2 mm x 8,8 mm) de la caméra permet de passer un cap dans la qualité des prises de vues. C’est ce modèle qui équipe le Sony RX100. La plage ISO accessible est de 100 à 6400 en vidéo, 100 à 12800 en photo. Plus intéressant, son optique permet de changer l’ouverture, de f/2.8 (la plus grande) à f/11 (la plus petite). Ca sert à quoi ? A pouvoir obtenir une grande profondeur de champ avec une petite ouverture pour les paysages, ou une petite profondeur de champ avec une grande ouverture pour des sujets plus proches.
Suite des caractéristiques

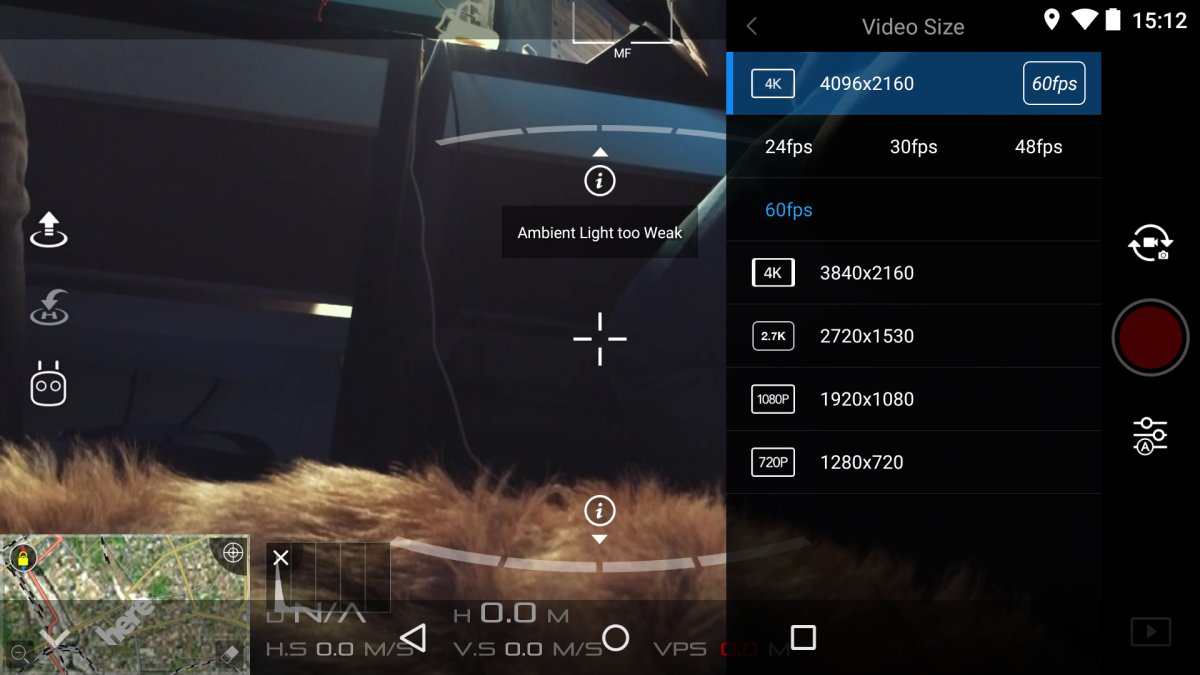

La liste des modes photos et vidéo est longue. Plutôt que de tous les citer, mieux vaut ne retenir que les principaux. En mode de compression h.264, les vidéos peuvent être filmées en 4K Ciné, c’est-à-dire le 4096 x 2160 pixels, en 60 images par seconde. Ce nombre d’images par seconde est important, c’est lui qui permet de faire en sorte que les vidéos soient fluides.
Car jusqu’à présent, filmer avec un multirotor grand public en 4K, c’était se contenter de 30 images par seconde. Or réaliser un panoramique à 360° ou un vol rapide dans ces conditions, c’est l’assurance de saccades disgracieuses dans les vidéos. Sur le Phantom 4 Pro, tous les modes vidéo sont disponibles en 60 images par seconde ! On peut même grimper à 120 images par seconde en Full HD (1920 x 1080 pixels). Il est toujours question de combattre les saccades, mais c’est surtout pour obtenir des ralentis fluides.
Question de compression

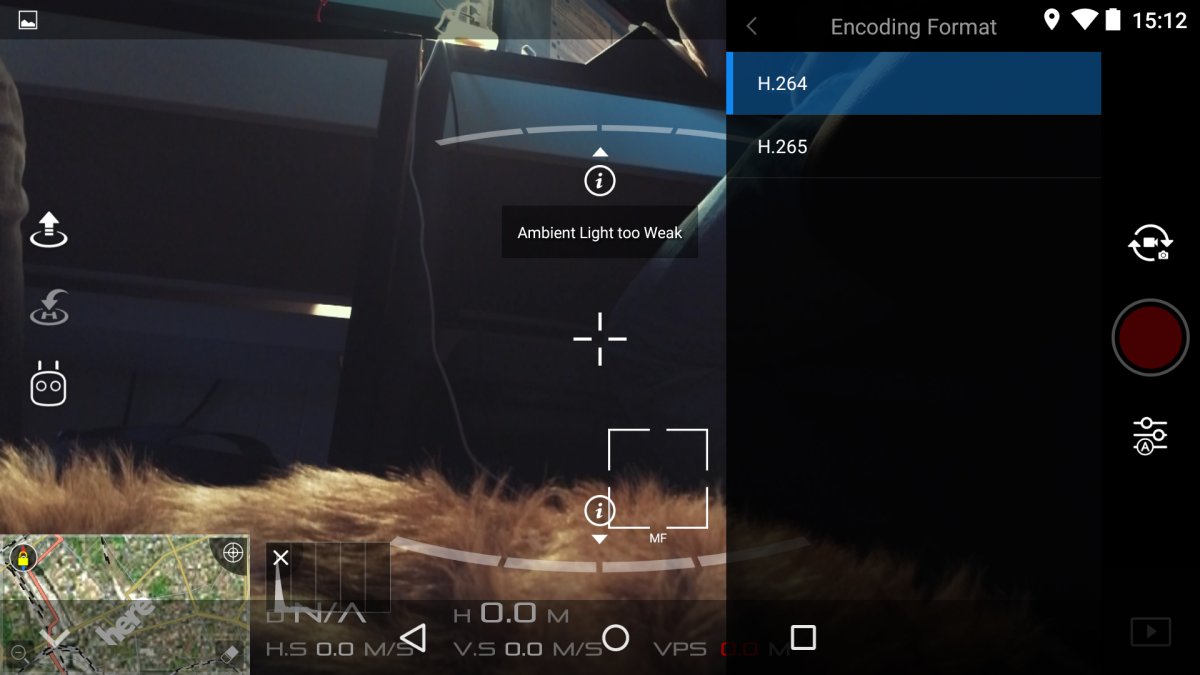

En mode h.265, qui permet une compression plus efficace, les modes vidéo 4K Ciné, 4K TV (3840 x 2160 pixels), 2.7K (2720 x 1530 pixels), le nombre d’images par seconde ne dépasse pas 30. En revanche, on obtient bien 60 ou 120 images par seconde en Full HD. h.264 vs h.265, que faut-il en retenir ?
Le h.265 permet, à débit égal et poids des fichiers à peu près similaire, une compression plus efficace et beaucoup moins visible, ainsi qu’une réduction des vibrations parasites, notamment l’effet Jello. En pratique, on perçoit moins de « pâtés de pixels » disgracieux qui introduisent un flou désagréable et des formes géométriques parasites. Les débits sont élevés, que ce soit en AVC (h.264) ou en HEVC (h.265). Cela signifie que vous devez utiliser une carte mémoire capable de tenir le rythme ! DJI en fournit une de 16 Go, de marque Sony. Il faut au moins des SDXC de classe UHS 1, sachant que le Phantom 4 Pro risque de se plaindre d’une vitesse insuffisante si la carte n’est pas UHS 3. Que se passe-t-il en cas de vitesse insuffisante ? L’enregistrement risque d’être interrompu avec un message d’erreur. Il est probable aussi que l’icône de prise de vue devienne grisée, vous empêchant de l’utiliser – dans ce cas le bouton physique sur la radiocommande permet parfois de forcer le démarrage ou l’arrêt d’une vidéo.
