JESC et 48khz, ou comment gagner en autonomie sur un nano racer

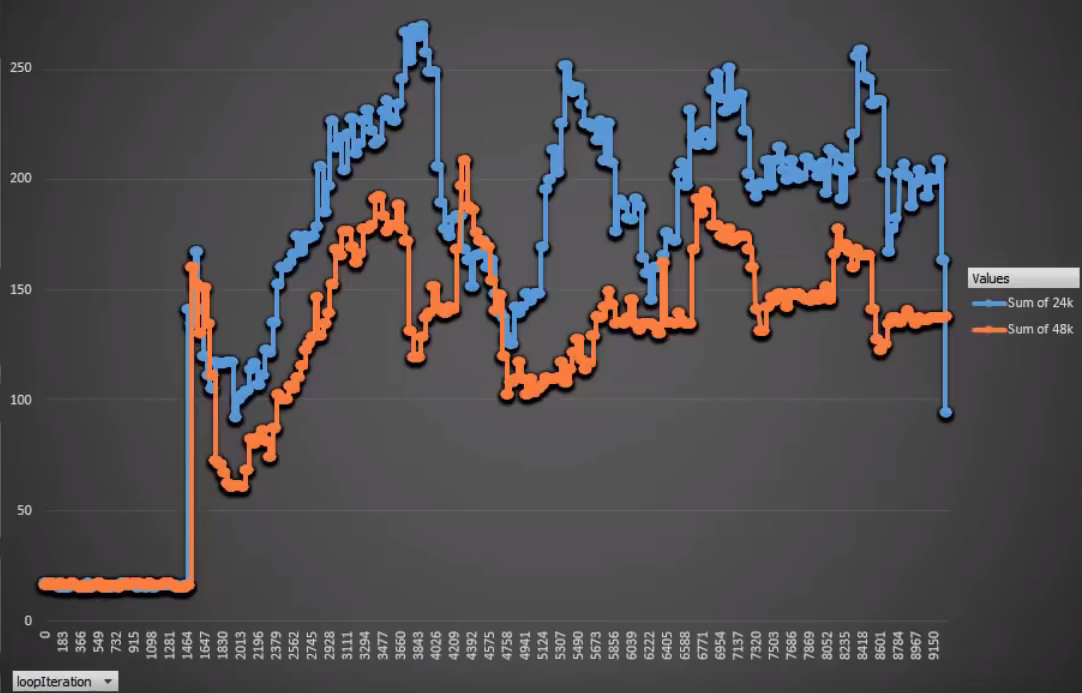

Apparu courant août 2019, JESC est un firmware créé par Joe Lucid pour flasher des ESC basé sur le projet open source BLheli_S. Quel est son intérêt ? Il permet de profiter d’un mode 48 khz PWM (au lieu de 24 khz) sans besoin d’un firmware BLheli32. Pour faire simple, la consommation est supérieure en 24 khz et la gestion des moteurs moins souple. Dans cette vidéo, UAV Tech explique qu’il s’est aperçu qu’en 48 khz, il lui fallait moins pousser sur les gaz. Le résultat, ce sont des vols plus souples en 48 khz, et un gain qui peut être assez important en autonomie.
Avant toute chose…

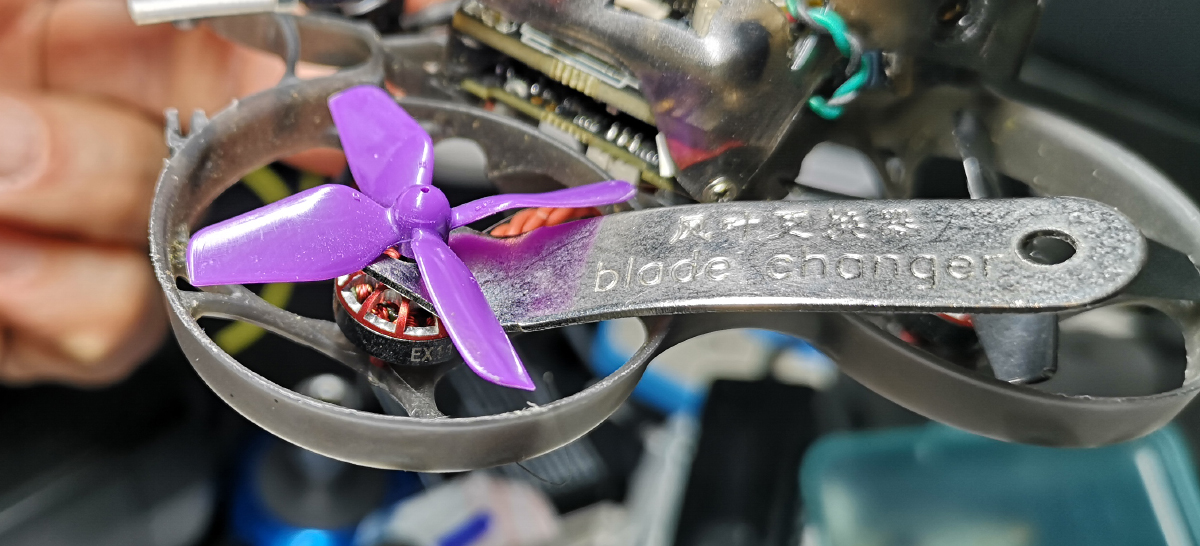

Rappelez-vous que toutes les manipulations des ESC et de Betaflight doivent être effectuées avec les hélices retirées. Oui, même sur des nano racers carénés ! Il suffit d’avoir tenté, une seule fois, de débrancher un Tinywhoop brushless qui se débat moteurs lancés à fond et branché en USB pour comprendre qu’il faut prendre toutes les précautions.
Les requis ?

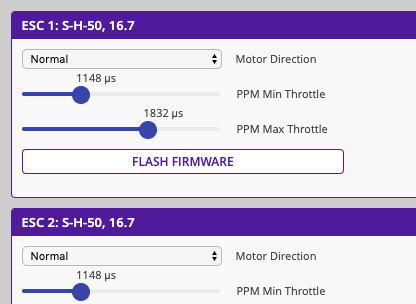

Pour flasher JESC, il faut des ESC basés sur le processeur efm8bb21. Comment savoir si ceux de votre appareil le sont ? Il faut lancer l’application BLheli Configurator (batterie branchée). Si le modèle d’ESC contient un H au milieu de son nom, comme par exemple S-H-50, il est compatible. Il faut aussi avoir flashé le contrôleur de vol avec Betaflight en version 4.1.1 (ou plus récente). Attention, les modèles avec un processeur F3 sont bloqués à Betaflight en version 4.0.6, et donc non compatibles. Edit : il existe une version de Betaflight 4.1.x pour les contrôleurs de vol basés sur un processeur F3, créée par Joe Lucid, à télécharger ici (merci Mael pour l’info). Pour effectuer la mise à jour de Betaflight, n’oubliez pas de réaliser un diff (ou un dump) des paramètres pour les remettre en place plus rapidement. Il est recommandé de faire des copies d’écran des différents réglages pour retrouver plus facilement les bons paramètres. Pensez aussi que vous devrez appairer à nouveau le récepteur s’il est de type SPI, c’est-dire intégré au contrôleur de vol.
Comment faire ?

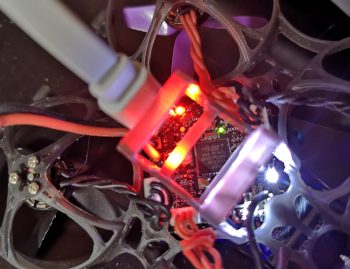

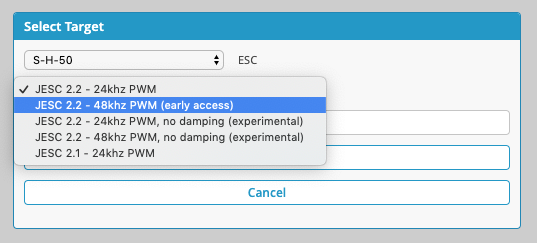

Quittez Betaflight Configurator. Téléchargez JESC, qui est disponible pour PC Windows, Mac OS X et Linux (ici). Pour cette manipulation qui ne concerne que le 48 khz, vous n’avez pas besoin de payer la licence JESC. Lancez l’application, branchez le contrôleur de vol à votre ordinateur via le câble USB. Vérifiez que vous êtes sur le bon port, et cliquez sur Connect, puis sur Read Setup. Si tout se passe bien, vous devez voir les paramètres généraux et ceux de chaque ESC. Cliquez sur Flash All et dans le menu déroulant, choisissez JESC 2.2 – 48 khz PWM. Ensuite cliquez sur Flash. JESC s’occupe de flasher tous les ESC un par un. Lorsque c’est terminé, déconnectez JESC, et débranchez batterie et câble USB.
C’est parti !
Vérifiez que votre radiocommande est allumée. Rebranchez la batterie. La petite musiquette des ESC est différente de celle habituelle, signe que le flashage a fonctionné. Tentez d’armer pour vérifier que les moteurs tournent correctement. Débranchez et mettez les hélices en place. Branchez à nouveau la batterie, prenez vos précautions pour être suffisamment à distance et ne pas prendre de risque en cas de moteur qui tourne dans le mauvais sens ou de dysfonctionnement, et armez. Il est possible que vous entendiez une différence de son, avec des hélices qui produisent un bruit plus sourd. Notez que vous pouvez utiliser DShot600 et DShot300 avec le firmware JESC.
On y gagne vraiment ?
J’ai fait l’essai avec le Mobula7 HD de Happymodel, avec lequel je vole pendant 3 minutes et 30 secondes en le poussant jusqu’au bout d’une batterie LiHV 3S 300 mAh. Après passage en JESC, l’autonomie a bondi à 4 minutes et 20 secondes, soit presqu’une minute supplémentaire, ou un peu plus de 23 % de gain ! Bref, ça vaut le coup de passer un peu de temps à effectuer les modifications logicielles… A noter que je n’ai pas pu flasher le Meteor65 de BetaFPV dont je dispose : son ESC 4 en 1 n’est pas basé sur un processeur efm8bb21 – mais sachez que les modèles plus récents le sont, et peuvent donc accueillir la modification.
