Eachine Racer 130, le test

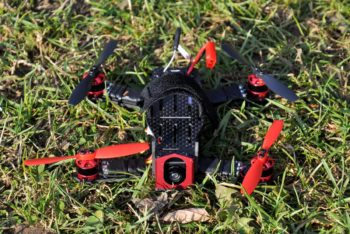

DSC 0070 1200Un petit racer en brushless, donc plutôt puissant, que vous pouvez emporter partout avec vous, ça vous tente ? Ce Racer 130 de Eachine vient concurrencer le P’tiot d’Aero-tek (testé ici) ou le TL120H1 de Tarot (testé là). Ce qu’il offre par rapport à ses concurrents ? Une caméra HD ! Notez que l’appareil nous a été donné par la boutique Banggood. Comme d’habitude, dites-nous si vous pensez que la pratique a influencé notre jugement.

Tour du propriétaire

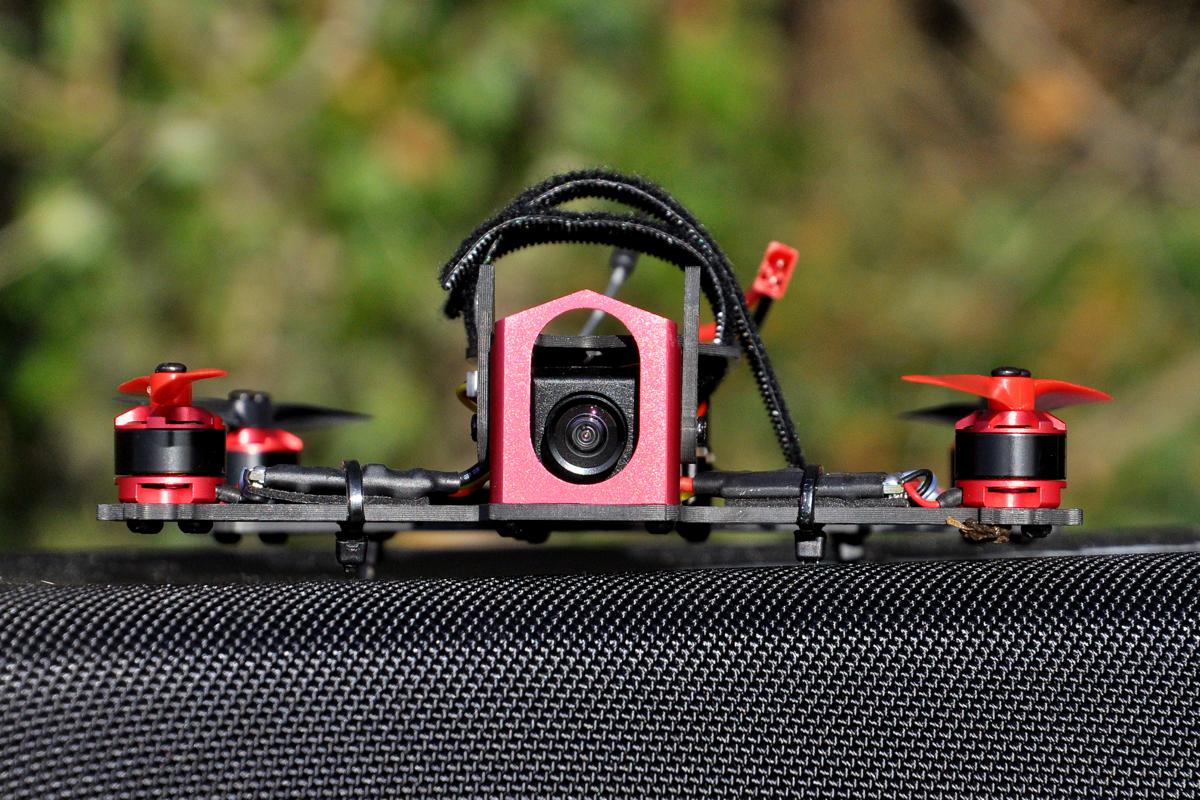

Le Racer 130 est livré dans une mallette de transport, entièrement monté. Il est fait une plaque de carbone principale avec 4 bras moteurs, d’une épaisseur de 2,5 mm, et d’une autre plaque de carbone de 2 mm d’épaisseur, maintenues par deux entretoises à l’arrière, et une pièce métallique (aluminium ?) protège-caméra à l’avant. DSC 0059 1200 1Les ESC se trouvent sur les bras, gainés sauf leurs soudures et fixés avec des Rislan… dont les fermetures font aussi office de train d’atterrissage puisqu’elles sont en contact direct avec le sol ! Le contrôleur de vol doublé d’une PDB est surélevé par rapport à la plaque du bas. On note la présence d’un buzzer, sous le contrôleur, qui est apparent via un trou pratiqué dans la plaque inférieure pour laisser passer le son. Le récepteur radio, compatible Flysky, est fixé sous la plaque supérieure à l’avant. Il est associé en usine avec la radiocommande Eachine I6 (en fait une Flysky i6), livrée dans la mallette avec des batteries NiMH.

Suite du tour

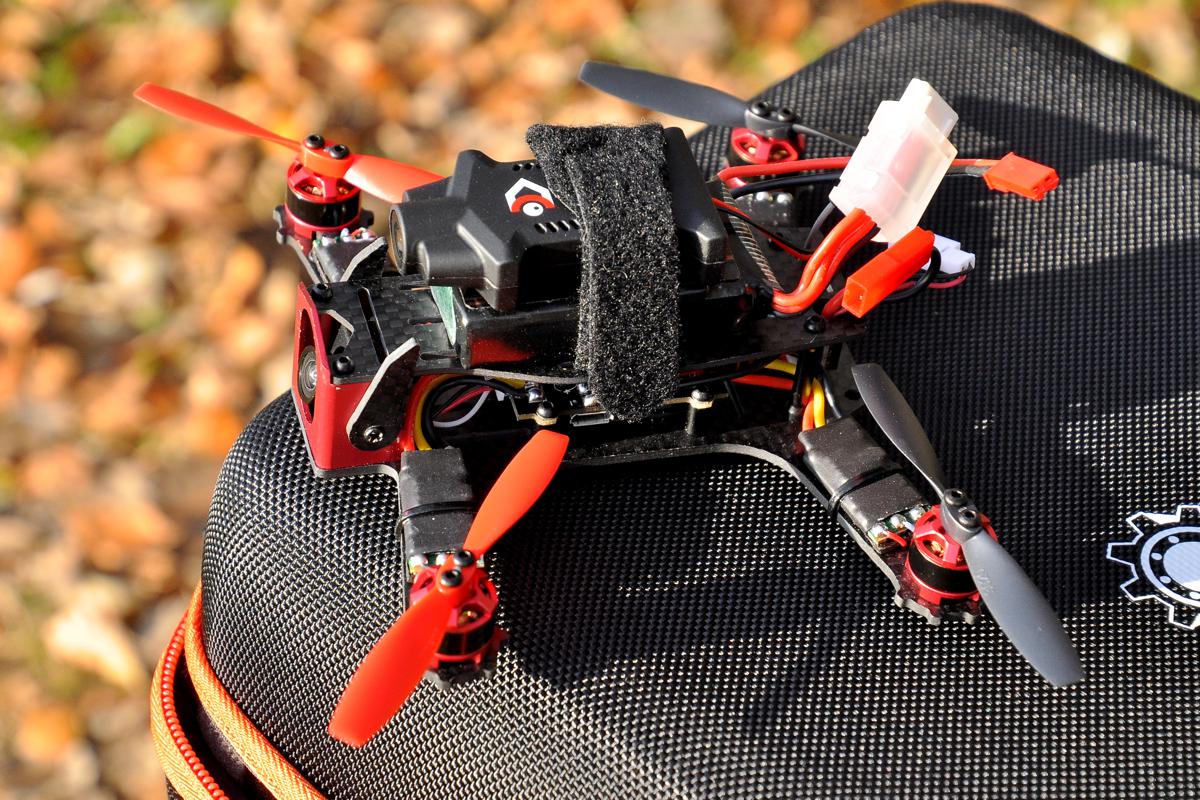

La caméra FPV est montée sur une charnière qui pivote à l’aide de deux pièces de carbone, deux sortes d’oreilles. Elle est reliée à l’émetteur vidéo 5,8 GHz qui se trouve à l’arrière, collé sous la plaque supérieure. Il émet avec une puissance de 300 mW. Pour rappel, la puissance est limitée à 25 mW en Europe. DSC 0096 1200 1L’antenne, de type brin, passe à travers un trou de la plaque supérieure. Une autre ouverture permet d’accéder aux dips de réglages des canaux de l’émetteur. Il y en a 40 de disponibles, notamment la plage de fréquences Raceband d’ImmersionRC. La batterie est une Lipo 3S 11,1V de 450 mAh et 30C, avec une prise JST rouge. Elle est livrée avec un cache de prise d’équilibrage, très pratique ! La batterie est destinée à être placée sur la plaque supérieure, à l’extérieur de l’appareil, maintenue par un grand Velcro. Un peu trop, même.

Mais il y a une raison !

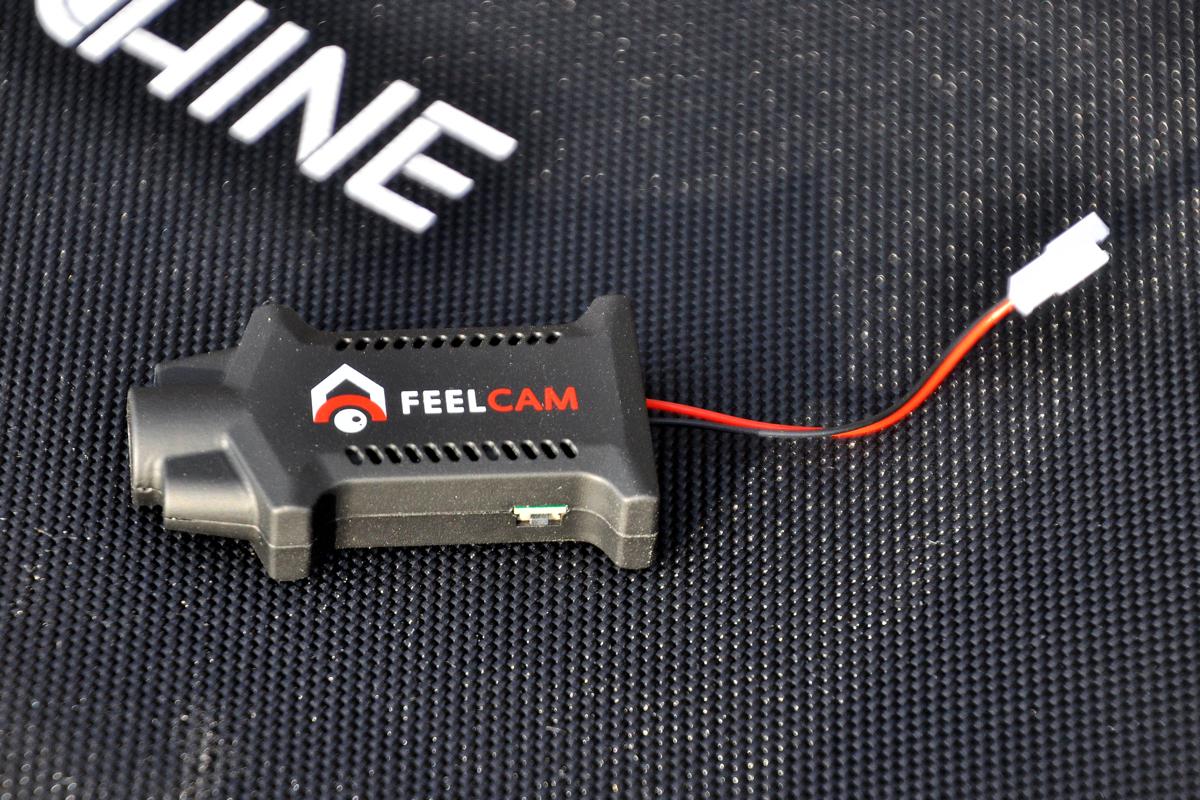

DSC 0086 1200Dans la mallette se trouve aussi la caméra HD. Dépourvue de batterie, elle est très légère puisqu’elle ne dépasse pas 10 grammes avec son câble et une carte microSD (non fournie). Elle se branche avec un connecteur sur une prise qui sort de la structure juste à côté de l’alimentation. Où doit-elle être placée  Sur la batterie, avec le Velcro. Une trappe à l’arrière de la caméra permet d’insérer une care mémoire de type microSD, et un petit bouton démarre et interrompt l’enregistrement. Les hélices sont de 3020 en fibre de verre, à deux vis. Le Racer 130 pèse 93,6 grammes avec ses hélices, sa batterie ajoute 41,1 grammes. En ordre de vol, il s’affiche donc à un peu plus de 137 grammes. Il faut ajouter 10 grammes si vous décidez d’installer la caméra HD à bord.

Avant de décoller

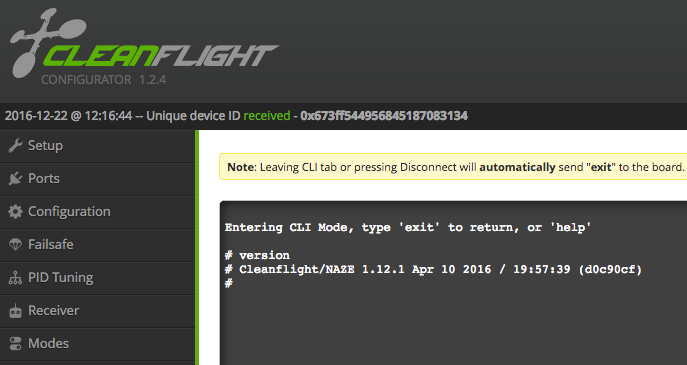

Un petit passage dans Cleanflight, en branchant le contrôleur de vol via son connecteur USB, permet de vérifier le firmware : il s’agit de Cleanflight 1.12.1, une version assez ancienne, mais dotée de l’Airmode. eachine 130 cf 01IL est conseillé de paramétrer les modes de vol, la méthode d’armement, et même d’en profiter pour augmenter un peu les rates pour gagner en nervosité. Bonne nouvelle, le Failsafe est activé par défaut. Vous pouvez le rendre plus immédiat dans Cleanflight. La LED à l’arrière de l’appareil n’est pas programmable via Cleanflight. Mais 3 dips permettent de choisir la couleur : rouge, bleu, vert, et des combinaisons pour obtenir du jaune, du mauve, du blanc. Je n’ai pas mesuré la consommation mais en règle générale, les couleurs de base consomment moins que les combinaisons, le blanc étant le plus gourmand. Si vous poussez tous les dips vers la droite, la LED est éteinte et ne consomme rien.

>>>> La suite de cette chronique se trouve ici <<<<

22 commentaires sur “Eachine Racer 130, le test

  1. Le seuil de tension pour le buzzer est configurable sous Cleanflight (min 3.3V par élément).

  2. Bonjour,
    Sur beaucoup de vos tests on peut voir que les émetteurs vidéos émettent largement au delà de la réglementation européenne (200à 300 mW > 25 mW).
    Comment gérer cette situation ? Cela est-il configurable/ajustable, ou faut-il aller jusqu’au remplacement de l’émetteur ?
    Merci,

  3. @ Sébastien : Sur certains modèles, la puissance est réglable, sur d’autres elle ne l’est pas.
    La règlementation interdit l’utilisation d’émetteurs 5.8 GHz > 25 mW, mais pas leur vente ni leur détention.
    Il est clair qu’un émetteur à puissance variable est le plus pratique. Avec le Vendetta, en France, je vole à 25 mW. Mais en Islande, je passe immédiatement en 600 mW !
    Techniquement parlant, je n’ai encore jamais entendu parler de brouillage d’équipements par des émetteurs vidéo de radiomodélisme, quelque soit la puissance d’émission. L’ARCEP m’a soutenu qu’il en existait, mais ne pas jamais communiqué les détails malgré mes demandes répétées. Je les soupçonne d’intox aux infos invérifiables (et voulues comme telles).
    En revanche, trop de puissance est un souci entre pratiquants de FPV sur un même terrain, d’où le respect des 25 mW dan la plupart des compétitions de FPV racing.
    A toi de voir si tu dois le changer 😉

  4. bonjour,
    je voulais savoir si on peux mettre une camera type mobius ou autre à la place de celle fournie qui ne semble pas terrible?
    merci!

  5. @ Romeo : Sorry je ne fais de test de portée que lorsque je constate qu’elle est inférieure à la vue directe. Là, pas de souci…

  6. Bonjour Fred,
    Je debute dans le modélisme et je pense m’acheter ce petit drone. Le problème du buzzer est-il toujours d’actualité ou le problème est-il réglé via BetaFlight par exemple ?
    Ce drone m’intéresse vraiment mais pas trop l’idée d’avoir un buzzer ambulant ! ?

  7. Bon aller moi je devais me prendre le petit walkera rodeo 110, mais du coup le prix du pack m’a fait basculer vers cette machine, parfaite pour débuter le fpv !
    Bref, quelques questions :
    1 – une mise a jour de la carte est t elle nécessaire via cleanflight ?
    2 – comment modifier la tension du buzzer ?
    3 – une lipo avec du 40C mais meme tension, ca irait ou pas ??

  8. Pour la mise a jour du FC… apparemment, la version betaflight (Naze 1.3.5 baud rate 256000(manual)) est plus au point, mais comme souvent, on trouve plusieurs vidéos et aucune ne fait vraiment références, à nous de trouver/tester. En tout cas, il semblerait que ceux qui règle via betaflight ne rencontre plus le soucis du buzzer permanent…Il semble que quelques réglages de précisions des rates etc soient à faire par la suite mais de base, si il est bien RTF à l’usine, ormis la vérification du Failsafe etc, il faut tester comme c’est je pense.

    Pour le buzzer, il est donc apparemment réglable sous Cleanflight (beta aussi) section  »configuration » onglet  »Battery volatge »…bien qu’au dire de l’auteur de cet article, ça ne fonctionne pas vraiment…

    Pour le C de tes batteries en plus du poids et de la taille qui vont être un élément déterminant sur ce petit Racer, je te dirais de vérifier ici : http://forumdrone.fr/topic/51-que-veulent-dire-s-et-c-sur-les-batterie-lipo/ en fonction des caractéristiques de notre drone que je n’ai pas en tête.

    Demain je reçois ce petit bb en principe. Ce sera mon deuxième Racer Eachine et je le sens vraiment vraiment beaucoup mieux que ceux fichus EB185 que j’avais envie de crasher dans un mur à pleine vitesse à la fin…

  9. Pour info en ce moment en grosse promo sur BG avec en plus un coupon…
    Je l’ai commandé pour moins de 58€ !!!
    Une très bonne affaire 😉

  10. Bon voila, 8j après ma commande, le pack viens d’arrivé ^^
    MERCI a toi Gabriel pour les précisions, j’avoue que pour mon premier, je me pose 1’000 questions…..

    je suis en train de débaler, pas compris le branchement de la caméra externe….. et super pas confiance dans le chargeur fourni qui va recharger par la prise équilibrage a priori…. donc j’attends la livraison de mon sky RC D100 plus sur pour les lipo je pense…

    y a plus qu’a allumer la Rc pour le failsafe… par contre pour branché le drone au PC ?? pas besoin de la lipo normalement ??? juste le cable mini usb ?? ou j’ai loupé qq chose ??

  11. HELP, je viens de faire un flash de ma carte, passé sous la dernière version de clean…. ok ok ,j’ai fait un dump de ma config, mais du coup je me retrouve dans une merde pas possible, je ne sais pas configurer la carte ni le soft…

    peur de faire une bêtise du coup, y a t il une âme charitable pour aider le noob que je suis ??

  12. J’ai flashé le mien hier sous Betaflight 3.1.7 et les ESC sous BLHeli 14.9 et ça vole très bien avec les PID d’origines.

    J’ai testé avec une batterie Tattu 3S 450mA 75C et plus de bip contrairement à la batterie Eachine.

    @Stephane : Si tu as fait un dump, sous le CLI tu colles tout le texte de ton dump puis entrée et à la fin tu tapes save puis entrée, cela restaure les réglages du dump.

  13. yes, merci j’ai enfin reussi a tout bien faire… mais galère de tout remettre de zero sous CF quand tu n’y connais rien ><

  14. Bonjour,
    J’ai déjà acheté et testé ce drone, une question:
    Est-ce que vous avez constaté un bruit des moteurs ?

    d’avance merci
