BetaFPV TX et RX ExpressLRS 868 MHz, le test
Ce qu’il faut savoir de cet écran ELRS

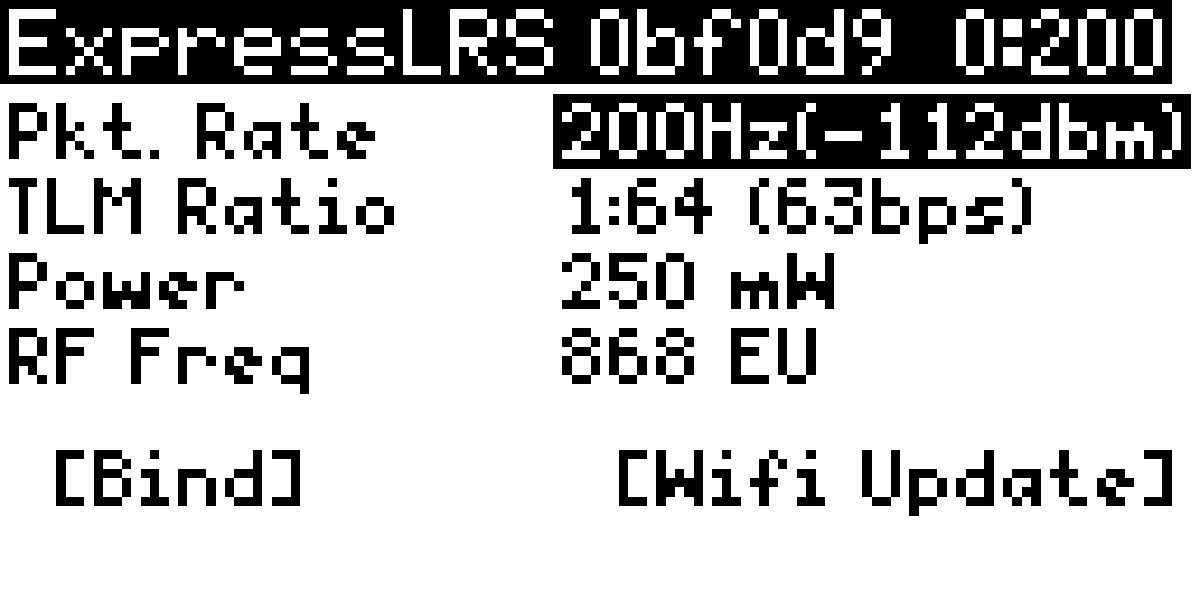

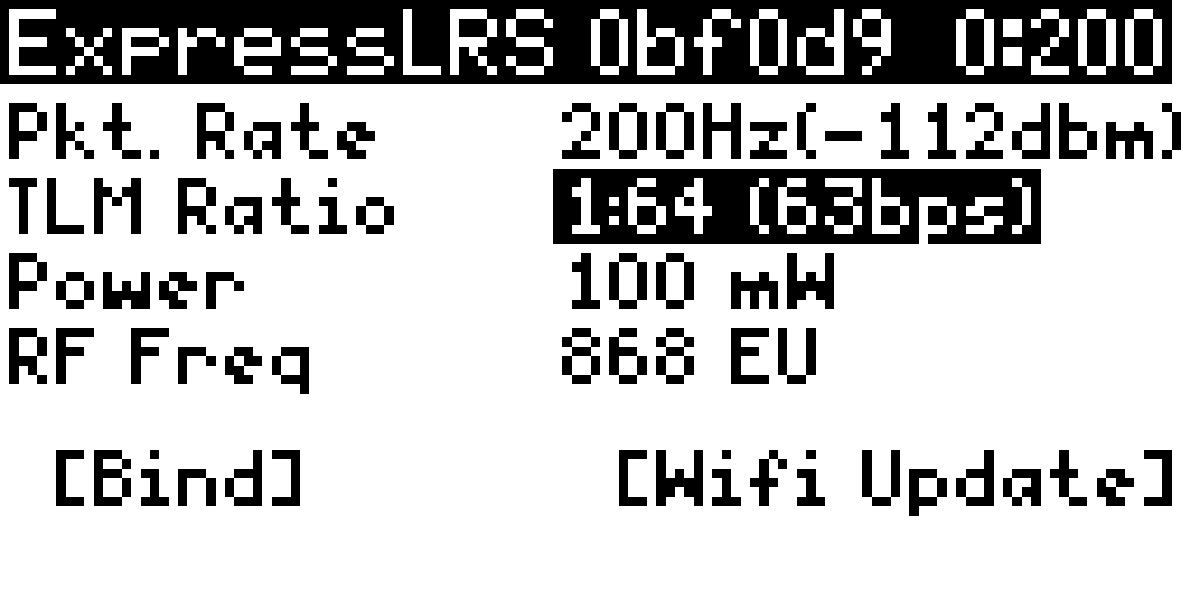

La première ligne donne l’identifiant de l’émetteur, suivi du nombre d’erreurs de transmission et le nombre de paquets transmis par seconde. Par exemple 0:200 indique qu’il n’y a pas d’erreurs de transmission sur 200 paquets passés en 1 seconde (à 200 Hz). 0 est signe que la liaison est opérationnelle. S’il est supérieur, c’est que la liaison est médiocre. La ligne suivante indique le débit (paquets par seconde). Par défaut, il est fixé à 200 Hz, et c’est le maximum possible en 868 MHz. Si vous diminuez la fréquence (débit), vous allez augmenter la latence et la réactivité des commandes radio. Le TML Ratio est la fréquence d’envoi de données de télémétrie par rapport aux données normales. Il est de 1 sur 64 par défaut. Si vous l’augmentez, à 1:32, la latence risque d’augmenter aussi. Si vous la réduisez, à 1:128, vous risquez de subir plus d’avertissements de perte de télémétrie – c’est un peu anxiogène en vol.
Ecran ELRS, suite
La ligne Power indique la puissance d’émission du module ExpressLRS. En 868 MHz, vous avez le choix entre 100 mW, 250 mW et 500 mW. Les autres valeurs ne sont pas prises en charge. En 100 mW, la LED du boitier est bleue. Elle passe au mauve en 250 mW et au rouge en 500 mW. A noter qu’il est possible de choisir la puissance en effectuant une pression longue sur le bouton unique du boitier. Le script LUA affiche automatiquement la bonne puissance lorsque vous la changez via le bouton physique. La ligne RF Freq rappelle la plage de fréquences, soit 868 MHz pour être conforme aux requis européens. La dernière ligne permet d’initier l’appairage d’un récepteur et de réaliser des mises à jour en wifi. Malgré tous mes essais, je n’ai pas réussi à détecter le point d’accès wifi que le boitier est supposé mettre en place, et donc pas effectué de mise à jour de l’émetteur de cette manière.
Installation du récepteur radio

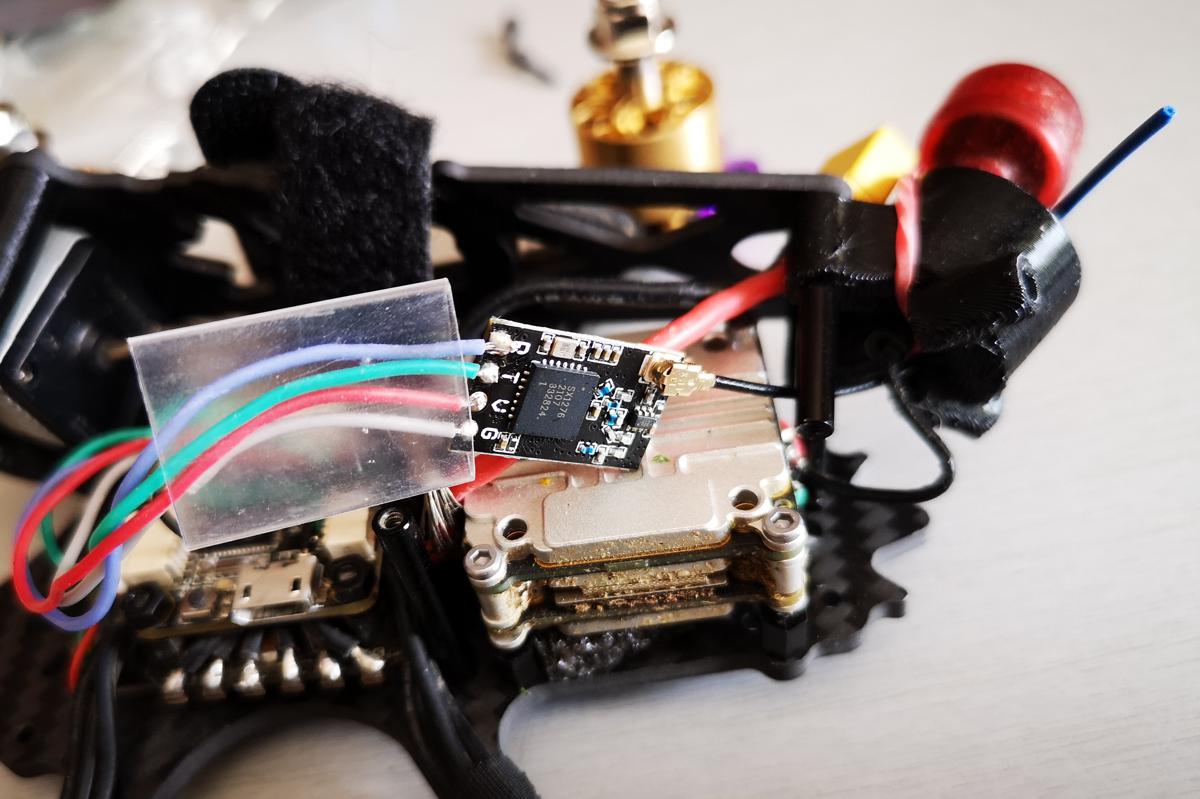

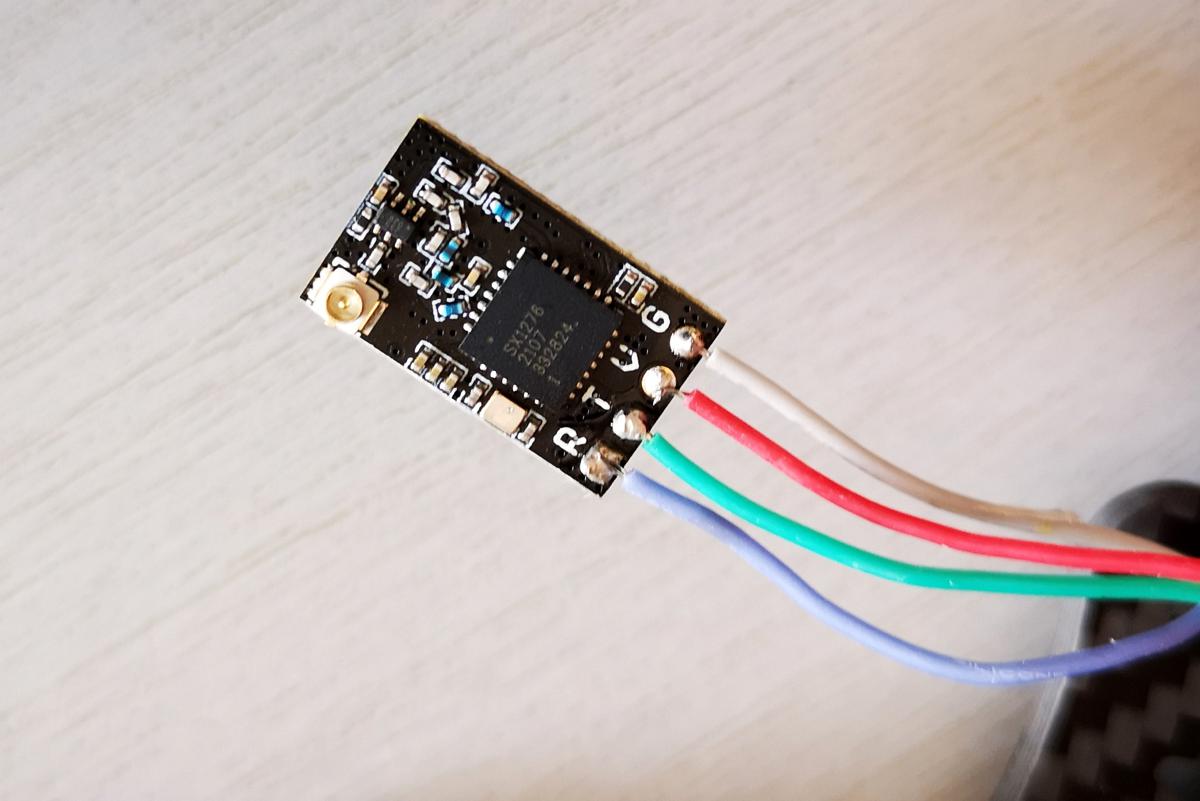

Il faut un peu de soudure pour installer le Nano Receiver. Il y a besoin de 4 branchements : vers une alimentation en +5 V, vers un GND, un TX à brancher vers le RX d’un UART du contrôleur de vol, un RX à brancher vers le TX du même UART du contrôleur de vol. Les soudures sont faciles à réaliser (foi de véritable bras cassé dans la discipline). BetaFPV fournit un rangée de pins, si vous en avez le besoin, et deux gaines thermiques pour protéger et isoler le composant. Dans le kit que j’ai testé, il y avait aussi une antenne T, petit format, destinée aux nano racers. Il ne faut pas oublier de la brancher sur le connecteur IPEX. Il y a peu de risque que le récepteur grille en cas d’oubli, mais la liaison radio sera médiocre.
Réglages dans Betaflight Configurator

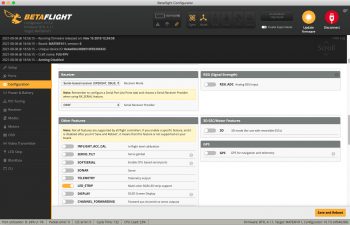

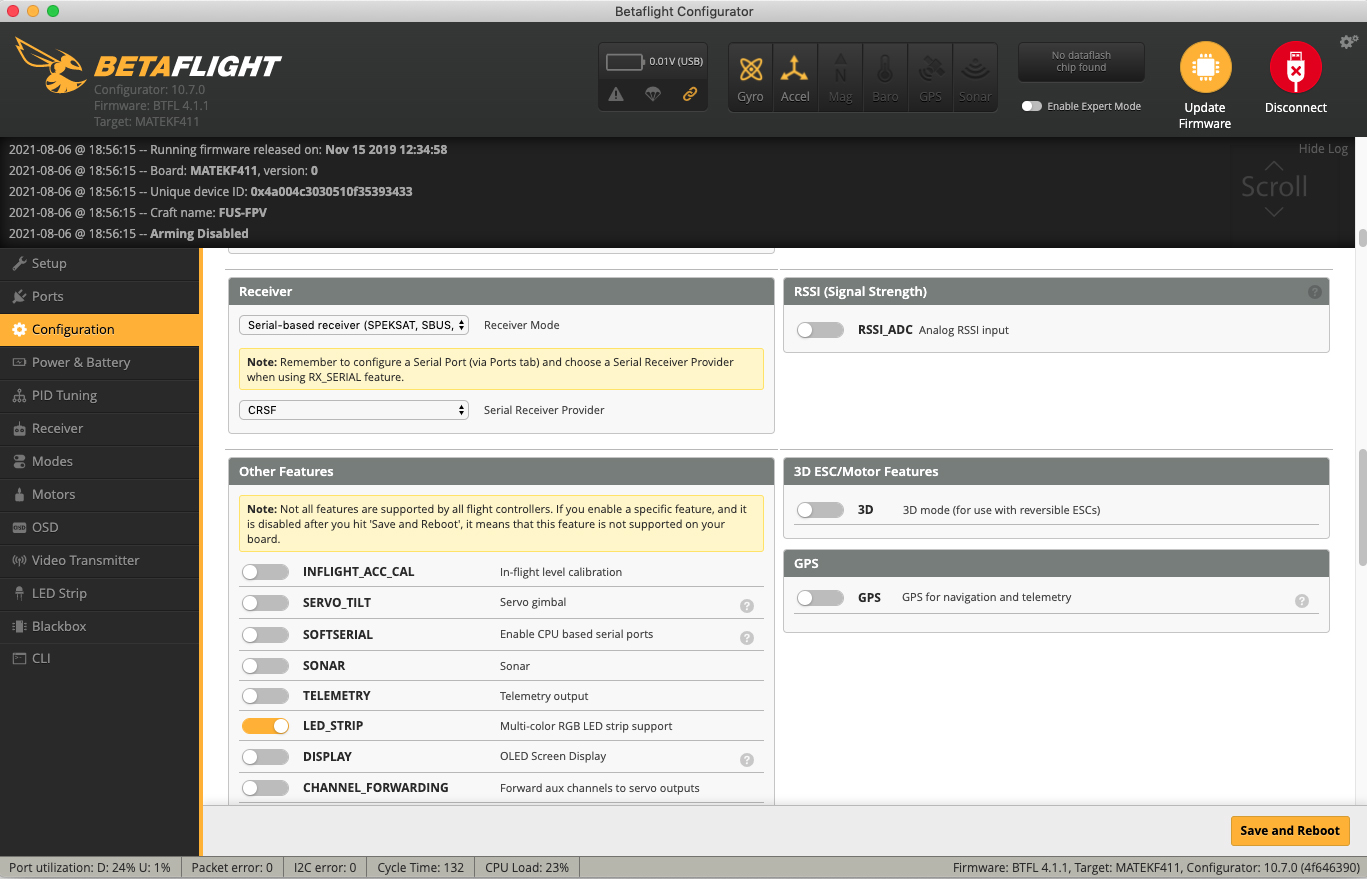

Dans l’onglet Ports, il suffit d’activer le Serial Rx correspondant à l’UART choisi pour le branchement. Dans l’onglet Configuration, le récepteur à choisir est Serial-based, et le protocole CRSF. Si vous avez l’habitude d’installer des Crossfire Nano RX de TBS, c’est simple : les méthodes de branchement physique et de réglages logiciels sont exactement les mêmes ! D’ailleurs vous pouvez passer d’un Crossfire à un ExpressLRS en 4 coups de fer à souder, sans même toucher à la configuration logicielle. A noter tout de même : BetaFPV impose de régler l’armement sur l’AUX1. Et effectivement, l’armement ne fonctionne pas sur les autres AUX… Il faut veiller à désactiver le RSSI_ADC dans l’onglet Configuration, à désactiver le RSSI Channel dans l’onglet Receiver.
L’appairage
Vous êtes habitué, malgré vous, à la gymnastique de l’allumage en même temps qu’une pression sur un bouton des récepteurs FrSky, qui requiert 3 mains ? Ou au bouton pas toujours facile d’accès sur un nano racer avec les récepteurs Crossfire ? Avec le récepteur ExpressLRS de BetaFPV, c’est beaucoup plus simple : il faut brancher la Lipo brièvement et la débrancher, et ce à 3 reprises. La LED du récepteur clignote en bleu, avec 2 flashs rapides, signe que l’appairage est déclenché, en attente. Du côté de la radiocommande, lancez le script LUA, et choisissez Bind. La LED bleue s’éteint, signe que l’appairage est en cours. Lorsqu’elle se rallume et passe au bleu fixe, l’appairage est effectué. La manipulation est d’une simplicité déconcertante, et tellement plus pratique que le bouton d’appairage des systèmes concurrents… Pour faciliter le branchement de la batterie à trois reprises, j’ai utilisé le ShortSaver 2 de ViFly, bien pratique !
Les données de télémétrie

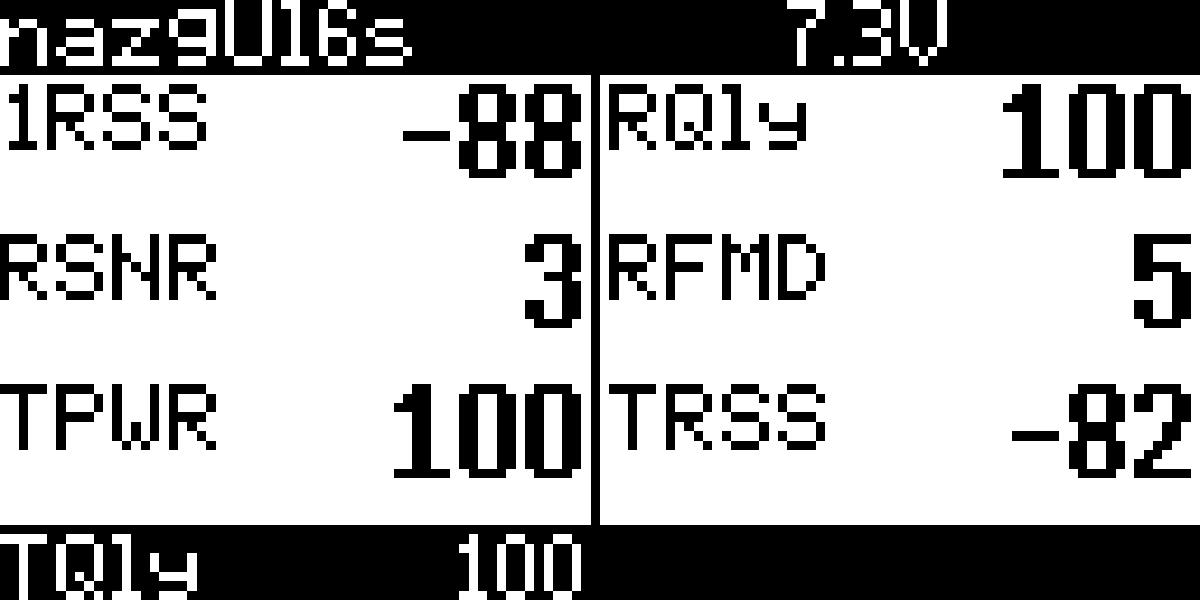

Les valeurs sont semblables à celles de Crossfire sur la radiocommande. Le RSSI est indiqué 1RSS exprimé en dB. Il y a le RMFD (mode de fréquence). Si la liaison est réglée sur 200 Hz, le RMFD est à 5. C’est 3 pour 100 Hz, 2 à 50 Hz, 1 à 25 Hz. Cette valeur ne bouge pas, sans doute parce que le mode de fréquence n’est pas dynamique (comme il peut l’être avec Crossfire). Il y a aussi le RQLY (Receive QuaLitY) exprimé par un pourcentage et le RSNR (Receive Signal to Noise Ratio). Lors des vols et des essais au sol que j’ai effectués, les valeurs RQLY et RSNR ne se sont pas comportées comme celles d’un équipement Crossfire, il faut donc prendre le temps de regarder comment varient les valeurs selon la situation.
Alarmes sur la Taranis X9 Lite

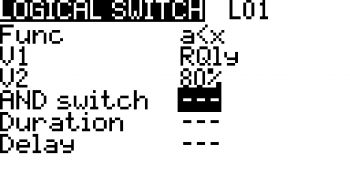

Il va me falloir plus de tests pour vérifier les valeurs seuils, mais pour le moment j’ai mis en place des alarmes pour me prévenir lorsque le RQLY descend sous les 80 %. Pour cela, j’utilise la page Logical Switches pour vérifier la variable RQLY et la page Special Functions pour jouer un son d’alarme. Notez que je n’ai pas encore suffisamment compris le fonctionnement des valeurs de télémétrie pour les exploiter de manière satisfaisante.
La télémétrie et le retour via l’OSD analogique

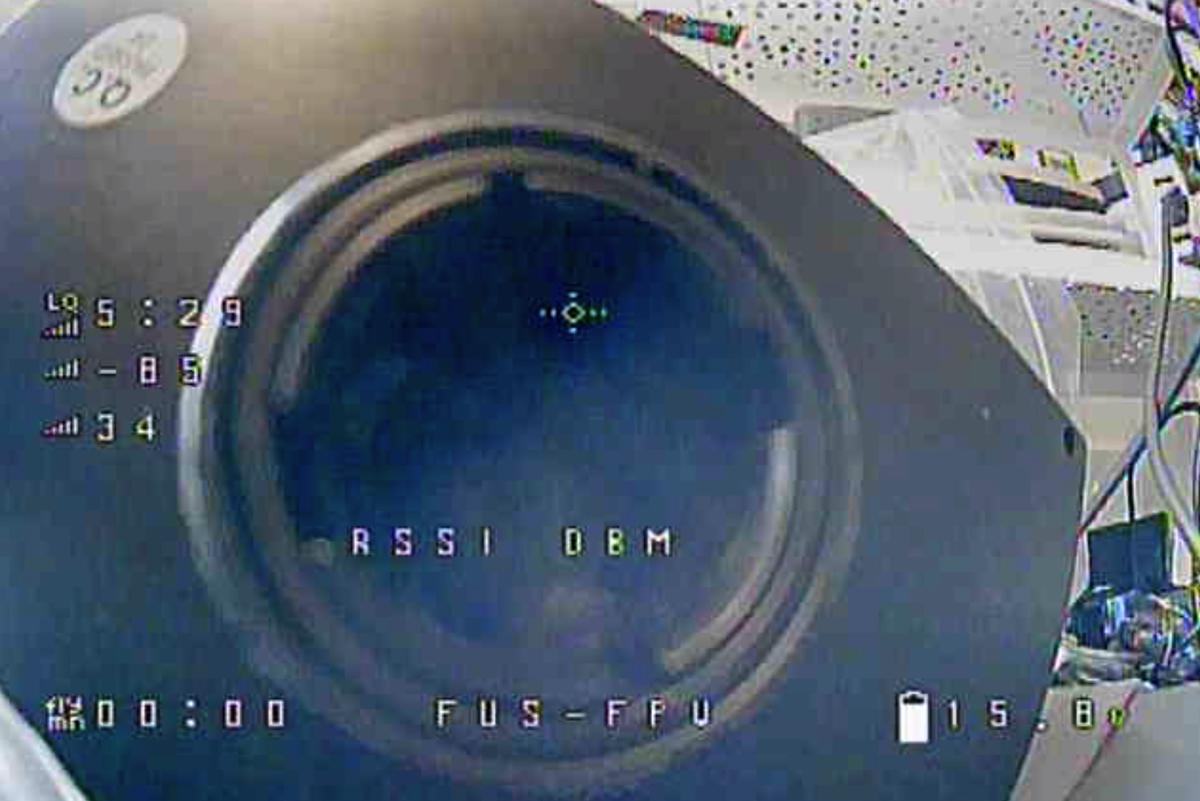

J’ai installé le Nano Receiver sur un Cinewhoop avec un émetteur vidéo 5,8 GHZ analogique. Il faut au moins Betaflight en version 4.1 pour profiter du RSSI et du LQ (Link Quality) sans devoir bidouiller. Le RSSI est disponible en version pourcentage : plus la valeur est haute meilleure est la liaison radio. Il est aussi disponible en version dBm. Là encore plus la valeur est haute meilleure est la liaison. Mais attention à bien la lire, puisque la valeur est négative. Il faut au moins Betaflight 4.2 pour que le LQ soit affiché correctement. Ca veut dire quoi, « correctement » ? L’affichage montre d’abord la valeur RFMD (mode de fréquence), puis la valeur LQ en pourcentage (sur 2 digits). Nous l’avons vu, le mode de fréquence est figé à la valeur que vous lui avez donnée, donc il ne donne pas d’information pertinente. Le LQ en revanche permet de savoir quand la liaison faiblit. Là encore, je n’ai pas encore bien déterminé la valeur seuil à partir de laquelle la liaison lâche.
