iFlight Cinebee 75HD, le test
Le nom de ce nano racer, Cinebee 75HD, annonce la couleur : c’est un engin de tout petit format, 7,5 cm de diagonale de moteur à moteur, capable de filmer en HD. Il est pour cela équipé d’une caméra hybride Caddx Turtle V2, qui assure un retour vidéo analogique pour piloter en immersion et qui filme en FullHD pour revenir de vol avec de belles images. Que vaut vraiment cet appareil ? Réponse dans cette chronique. Notez que le Cinebee 75HD nous a été donné par iFlight. Comme d’habitude, dites-nous si vous pensez que la pratique a influencé notre jugement.
La vidéo
La vidéo est téléchargeable ici pour s’affranchir de la compression YouTube. Une séquence Caddx Turtle V2 brute est disponible ici.
Tour du propriétaire

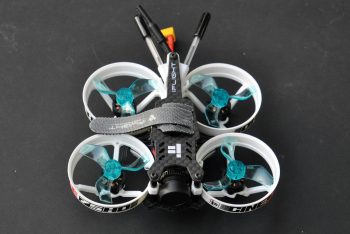

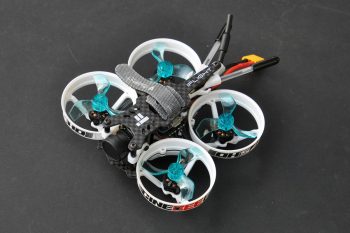

Le Cinebee 75HD mesure 10,7 x 9,2 x 4 cm, hors antennes, et pèse 69,6 grammes sans batterie. Il est basé sur une structure centrale en carbone de 2 mm d’épaisseur avec des entretoises de 2,2 cm. Les moteurs sont fixés au centre des protections d’hélices en plastique, lesquelles sont vissées sur la structure. Les deux protections à l’avant sont écartées, celles à l’arrière sont plus serrées. En effet, la structure centrale se rétrécit à l’arrière de l’appareil. Le tout aboutit à un look « papillon », comme c’était le cas sur le Fullspeed Leader (voir le test ici).
A l’intérieur

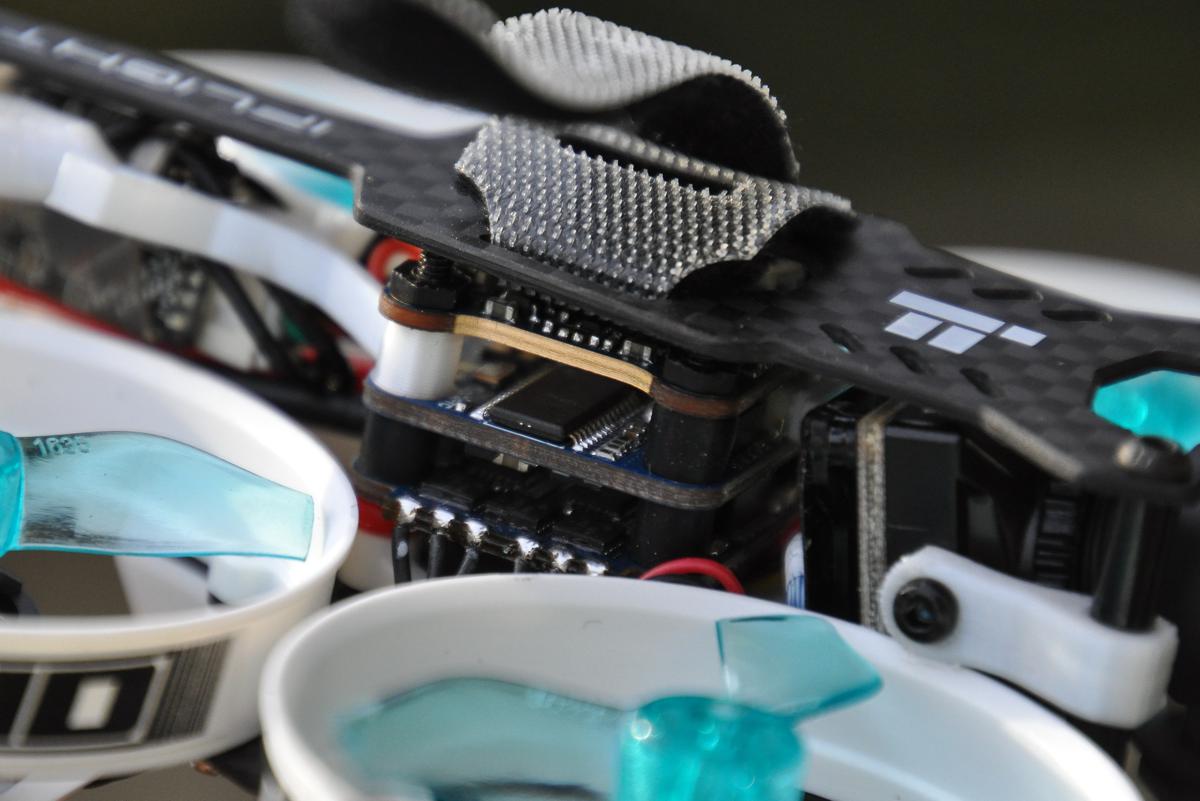

Le cœur électronique est regroupé dans une petite tour de 2,1 cm de côté qui comprend le contrôleur de vol, un SucceX de iFlight basé sur un processeur F4 avec un connecteur microUSB facile d’accès pour les réglages ainsi qu’un ESC 4 en 1 SucceX Micro de 12A. Le dernier étage est un émetteur vidéo 5,8 GHz SucceX Micro VTX capable d’émettre à 0 mW (pitmode), 25 mW (le maximum autorisé en France), 100 mW ou 200 mW, avec le support d’IRC Tramp, et une antenne dipôle branchée via un connecteur IPEX.
La partie radio

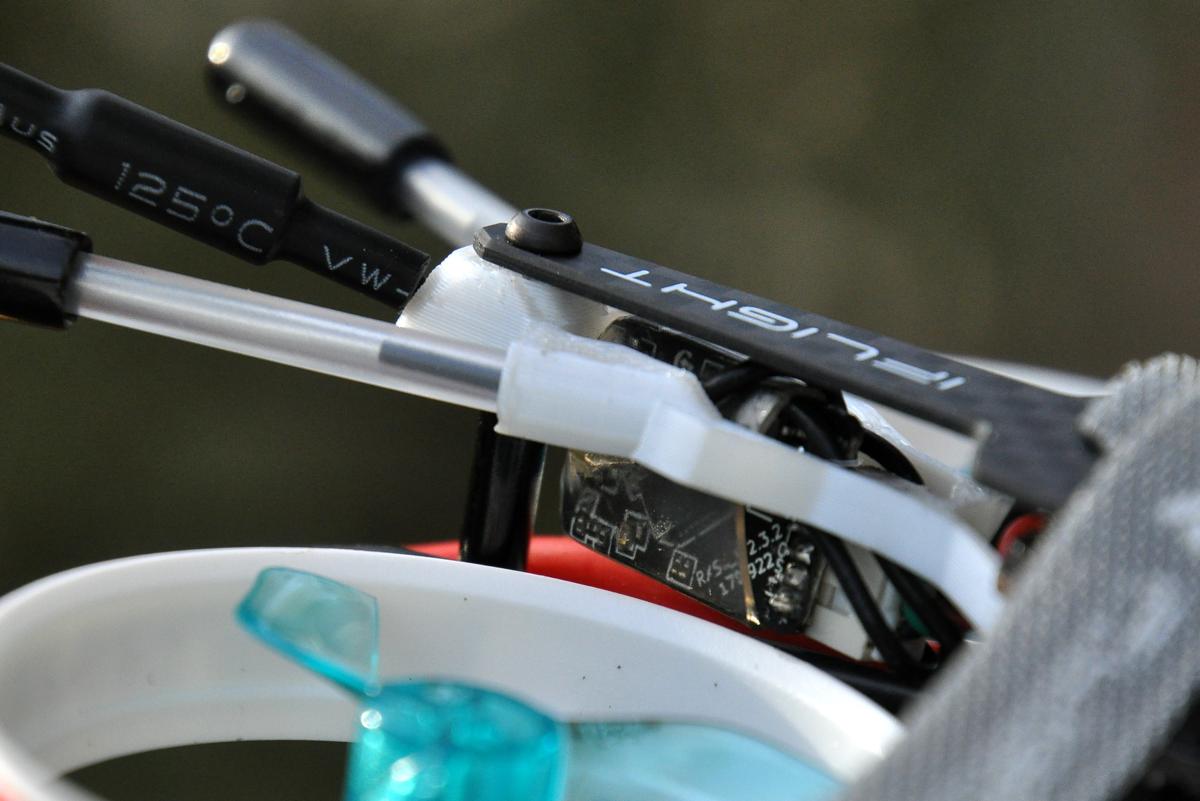

A l’arrière, dans la partie étroite de la structure, est logé le récepteur radio, un R-XSR de FrSky dans ma version de test. Il est placé à la verticale pour des raisons de place. Il est maintenu par une pièce en PLA qui guide les deux antennes radio et l’antenne vidéo. Le placement des antennes est soigné : il n’y a pas de risque que l’une d’entre elles vienne se coincer dans les hélices pendant les vols (comme c’est le cas sur certains appareils de BetaFPV). Ce souci du détail est très appréciable…
La partie vidéo

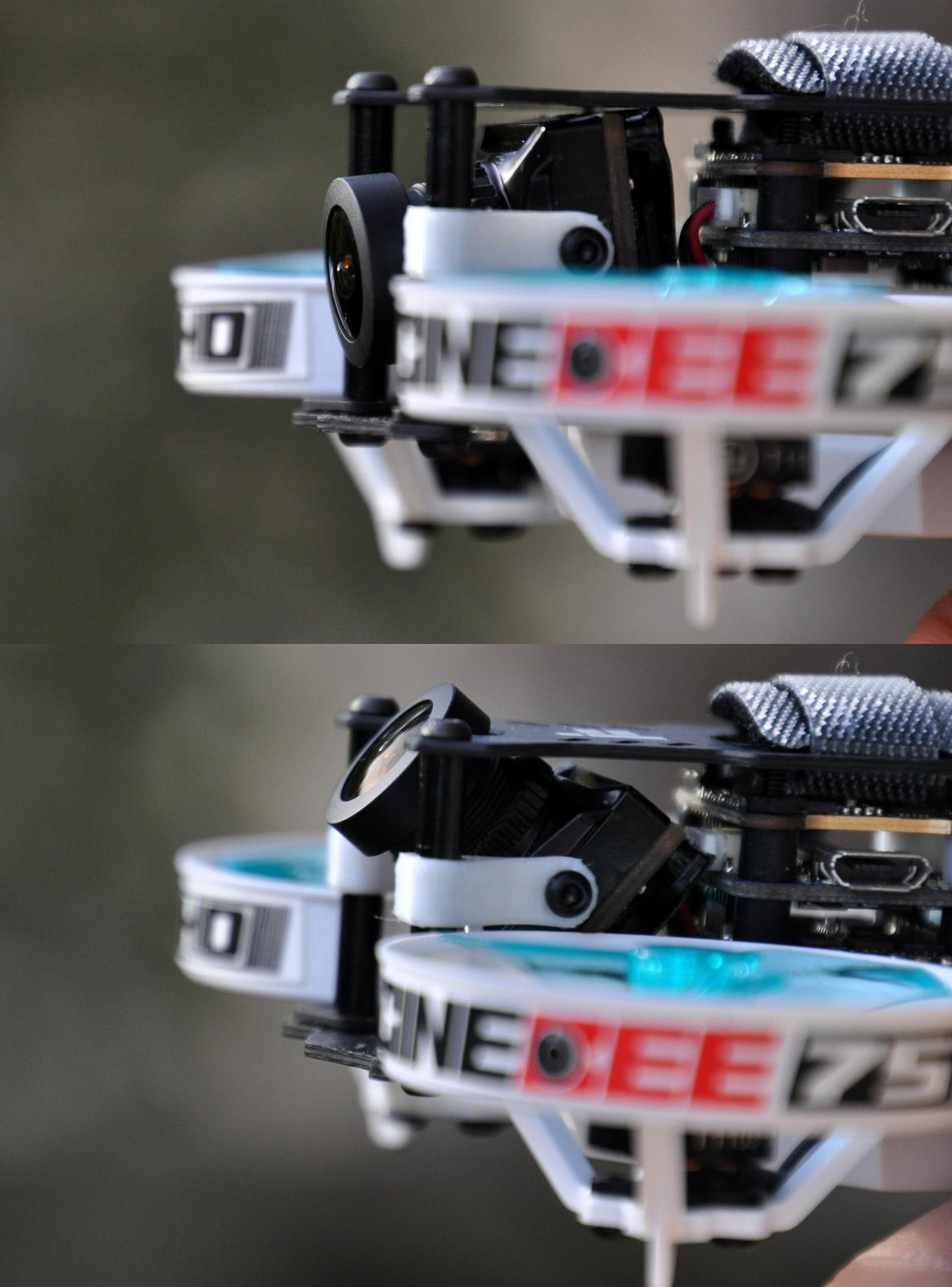

A l’avant se trouve la caméra Caddx Turtle V2, fixée avec deux pièces en PLA. Elle est montée sur une charnière qui permet de la placer à l’horizontale, de l’incliner vers le haut pour les vols plus engagés, ou même un peu vers le bas ! Intéressant pour une caméra qui filme en FullHD. Le composant enregistreur de la Turtle est placé sous le Beta75HD, protégé par une base en plastique. Elle ne laisse apparaitre que la trappe pour insérer la carte mémoire. Cette base destinée à protéger le composant de la Turtle V2 des chocs et de la poussière comprend, c’est astucieux, un ergot en plastique pour qu’elle ne soit pas éjectée en cas de crash sérieux.
Base protégée
L’inconvénient avec la base plastique, c’est que la carte est un peu difficile à retirer, il est recommandé de s’armer d’une pince à épiler. Aucun souci, en revanche, pour l’installer à bord. Le bouton de contrôle de la Turtle est masqué par la base en plastique, inaccessible.
Dommage. Le petit connecteur pour brancher la télécommande Caddx est accessible à l’arrière, sous l’appareil. Intéressant puisqu’il permet de régler la caméra. Mais cette télécommande n’est pas fournie dans la boite, c’est à vous de vous la procurer. Le micro de la caméra est logé à l’intérieur de structure. A noter que les fils du composant de la caméra sont directement soudés, les connecteurs habituels de la Caddx ne sont pas présents.
