c – Mise à jour du contenu de la carte SD…

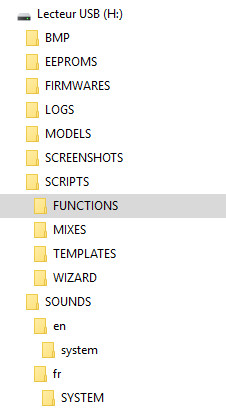

Taranis - DossiersLa carte SD sur votre Taranis contient tout un ensemble de fichiers – images, sons, modèles, scripts, etc… Pour pouvoir être utilisés, il doivent se situer dans des répertoires bien précis sur la carte. La structure des dossiers a quelque peu évolué dans la version 2.1, il convient donc de créer ou recréer les dossiers manquants pour qu’ils puissent être utilisés.

Pour vous simplifier la tâche, nous vous mettons à disposition ici une archive complète (au format “.zip”), avec les répertoires et fichiers nécessaires à l’utilisation de votre Taranis ou Taranis+ en version 2.1. Téléchargez cette archive, décompressez-la sur votre ordinateur, puis copiez l’ensemble du contenu sur la carte SD de votre radio. Cette archive contient des images (répertoire “BMP”) pour vos modèles, les scripts “WIZARD” en version 2.1, une banque de sons en anglais (version officielle) et une en français (version “TiTidom”).

[ASTUCE] Cette banque de sons française version “TiTidom” contient également des sons complémentaires pour nos multirotors sous OpenPilot/LibrePilot, Cleanflight et Betaflight. On y trouve par exemple l’énoncé des modes et phases de vols (Acro+, Ratitude, Horizon, Angle, Airmode, Moteurs armés, etc…), des numéros de profils ou des réglages PID.

Si vous n’avez pas besoin de l’archive complète, vous pouvez également télécharger uniquement la banque de sons française version “TiTidom” (à télécharger ici), et copier son contenu dans le répertoire “SOUNDS” de la carte SD. Les fichiers “WIZARD 2.1” sont eux aussi disponibles seuls, en suivant ce lien. Le contenu de l’archive sera à copier dans le répertoire “SCRIPTS” de la carte SD.

Vous voila prêt à rallumer votre radio en version “2.1”, et à passer aux vérifications.

d – Vérifications “post-migration”…

Au premier démarrage après le passage en version 2.1, votre radio convertit automatiquement les modèles présents avant migration au “format” 2.1. Vous n’aurez donc aucune action particulière à mener, tout se passera de manière transparente. Pour autant, il faudra ensuite procéder à la vérification de la configuration de chacun de vos modèles !

[ATTENTION] N’allez pas voler sans avoir vérifié minutieusement la configuration de tous vos modèles, afin de valider le bon comportement de vos machines avec cette nouvelle version.

Une fois votre radio allumée, vous ne serez pas dépaysé ! L’interface ne change pas fondamentalement, vous remarquerez juste l’ajout de quelques détails (bien pratique à l’usage !) dans l’interface. Mais même s’ils ne sont pas visibles, cela ne veut pas dire qu’il n’y a pas de changement, alors vérifiez bien toute la configuration de vos modèles.

Après plusieurs migration de Taranis et Taranis+ ces dernières semaines, j’ai eu à modifier, après migration, certains paramètres de la configuration des modèles présents sur ces radios. Voici une liste (non exhaustive) des cas rencontrés.

[ASTUCE] Les cas suivants sont des exemples de ce que l’on peut avoir à modifier dans la configuration d’un modèle. Tous ces paramètres ne sont pas systématiquement utilisés dans la configuration de vos modèles.

  • Configuration des modules externes en PPM :
    • Lors de l’utilisation de modules externes en PPM, vous devez entrer certains paramètres pour faire communiquer votre radio avec ce module. Ces paramètres sont rentrés dans la page Configuration du modèle, dans le bloc “HF externe”. A plusieurs reprises, les paramètres, avant migration, 22.5ms / 300u / “-“ , se sont “transformés”, après migration, en 22.5ms / 300u / “+”. J’ai donc remis le paramètre “-” en lieu et place du “+” pour rétablir la communication entre le module PPM et la radio.

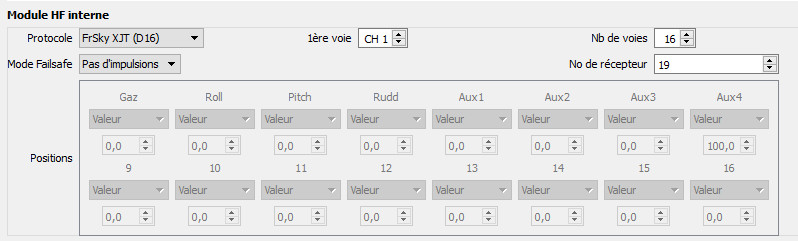

  • Companion 2.1 - Failsafe BindFailsafe :
    • La partie Failsafe a évolué dans cette version 2.1, notamment pour les récepteurs de la série X de FrSky (X4R, X8R par ex.). Plusieurs mode de failsafe sont disponibles, dont le mode “prédéfini“. Si vous utilisez ce mode, vérifiez bien dans la page de configuration de celui-ci, que la position prédéfinie pour chacune des voies est bien celle attendue pour votre modèle. Si ce n’est pas le cas, modifiez-la.
  • Bind des récepteurs de la série X (X4R, X8R, etc…) :
    • Dans cette version 2.1, un “numéro de récepteur” a fait son apparition dans la page de configuration des modèles utilisant un récepteur de la série X de FrSky (mode D16 de la radio). Ce numéro permet d’identifier de manière unique le lien entre un modèle dans votre radio et le récepteur sur votre appareil. De cette manière, il n’est pas possible de “contrôler” un appareil avec le mauvais modèle sélectionné dans votre radio. Après migration, vérifiez bien que votre récepteur est bien toujours “bindé” avec votre radio. Si ce n’est pas le cas, choisissez un numéro de récepteur (il est visible à côté du bouton “[Bind]” dans la page de configuration) et re-bindez votre radio et votre récepteur.
  • Page “Mixeur” :

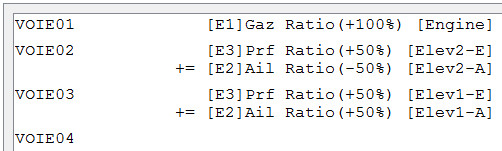

    • Companion - MixagesVérifiez bien, dans cette page, que tous vos mixages sont toujours présents, associés aux bonnes voies, et réagissent toujours comme souhaité après la migration.

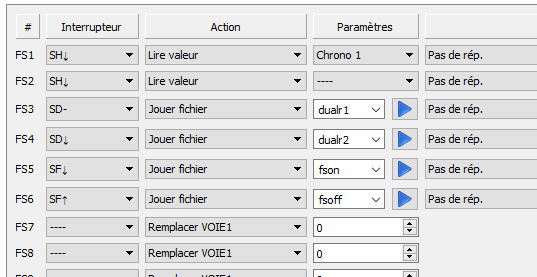

  • Page “Fonctions Spéciales” :
    • Où sont donc passés le RSSI et la tension du récepteur ? Comme nous l’avons évoqué, la télémétrie a été entièrement revue dans cette version. Cela concerne notamment le signal RSSI et la tension du récepteur radio (disponibles sur l’ensemble des récepteurs FrSky) qui ont disparu et ont été remplacés par “—-” aux endroits où vous les utilisiez. Pas de panique, tout n’est pas perdu, mais avant de pouvoir les réutiliser, il faudra effectuer une “découverte” des capteurs de télémétrie, ce que nous allons voir dans la suite.

Companion - Fonctions Spec.

5 – La télémétrie, nouvelle version…

Dans cette version 2.1, la manière d’utiliser la télémétrie a été revue en profondeur. Le principe à retenir est que dorénavant la télémétrie n’est plus utilisable dans les menus de la radio tant que l’on a pas fait “découvrir” à la radio les capteurs de télémétrie disponibles (connectés au récepteur radio). Cette “découverte” n’est valable que pour le modèle sélectionné, et cette action devra donc être répétée pour chaque modèle configuré dans votre radio, que vous utilisiez des fonctions simples (RSSI par ex.) ou avancées de la télémétrie.

[ASTUCE] La détection des capteurs de télémétrie ne peut se faire qu’avec le récepteur radio alimenté ! en effet, au moment de cette “découverte”, la radio se connecte au récepteur radio pour lister les capteurs disponibles.

a – Détecter les capteurs…

Taranis - TelemetriePour pouvoir détecter les capteurs de télémétrie, allumez votre radio, et choisissez le modèle à configurer. Alimentez votre appareil pour que la liaison entre la radio et le récepteur soit ainsi établie. Puis rendez-vous, sur votre radio, dans la configuration de votre modèle à la page “TELEMESURE”. Descendez dans la page, puis sélectionnez “Découvrir capteurs“.

Vous verrez alors l’ensemble des capteurs détectés apparaître sur cette page, en “live” avec leur valeur, et quelques secondes après, vous pouvez cliquer sur “Terminer découverte“. La liste des capteurs est maintenant sauvegardée dans la configuration, vous pouvez éteindre votre appareil, et continuer la configuration de la télémétrie dans votre radio.

b – Utiliser les capteurs de télémétrie…

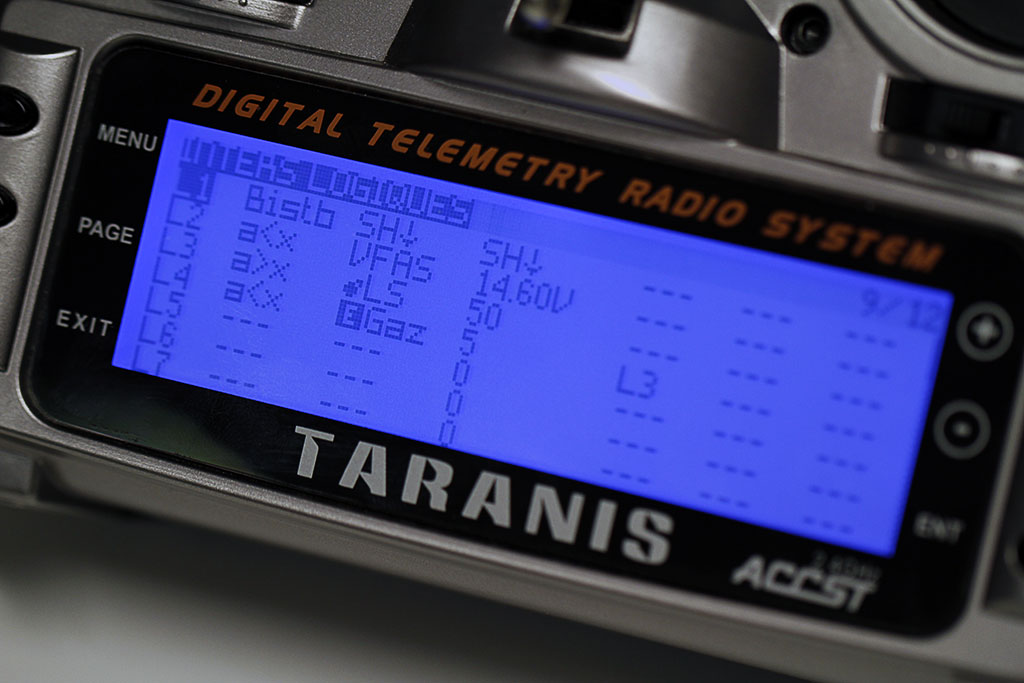

Taranis - VFASA partir de ce moment là, dans les différents menus et fonctions de votre radio, les capteurs de télémétrie détectés redeviennent sélectionnables et utilisables.

Vous pouvez par exemple, à la page “Fonctions Spéciales” créer une fonction qui, lorsque vous activez un inter, vous lira la valeur du signal RSSI, ce qui vous permettra de vérifier à tout moment la qualité de la liaison entre votre modèle et votre radio. Ou bien, à la page “Inters Logiques” (cf. capture d’écran, ligne “L2”) vous pouvez écrire une fonction qui détecte lorsque le voltage de la lipo de votre appareil descend en dessous d’un certain seuil, et vous prévenir dans ce cas qu’il est temps de se poser !

Votre radio est maintenant fin prête, et nous arrivons au terme de ce tutoriel. Il est temps d’aller tester tout cela sur le terrain…
