Betaflight sur CC3D, le grand Tuto
FTDI… Késako ?

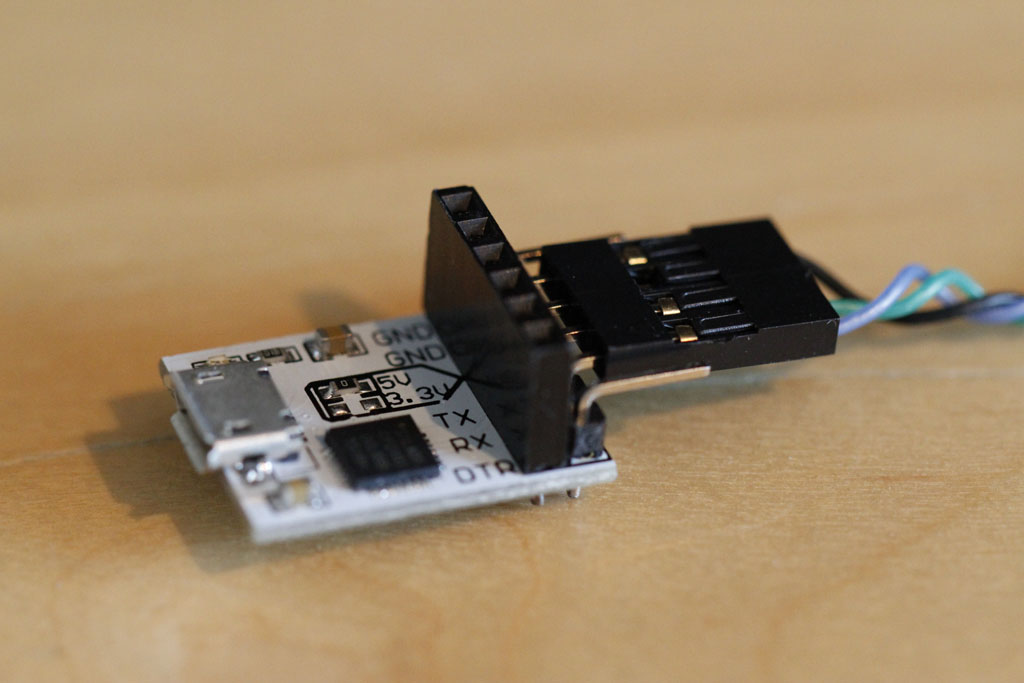

Pour pouvoir flasher la CC3D, il vous faudra un « FTDI » : c’est une petite carte qui convertit un signal « série » en USB (cf. photo). un FTDI s’achète pour quelques euros un peu partout (en France comme à l’étranger) sur les sites de modélisme ou d’électronique. Il ne sert pas exclusivement dans le cadre de ce tutoriel, mais peut être utilisé sur de nombreuses cartes pour servir de convertisseur « Série <-> USB ».
[ASTUCE] Si vous avez le choix lors de l’achat, préférez un FTDI qui sort au choix du 5V et 3.3V ou bien, à défaut, du 5V seulement (le plus utilisé) au niveau de l’alimentation, car il existe également des versions « seulement » 3.3V.

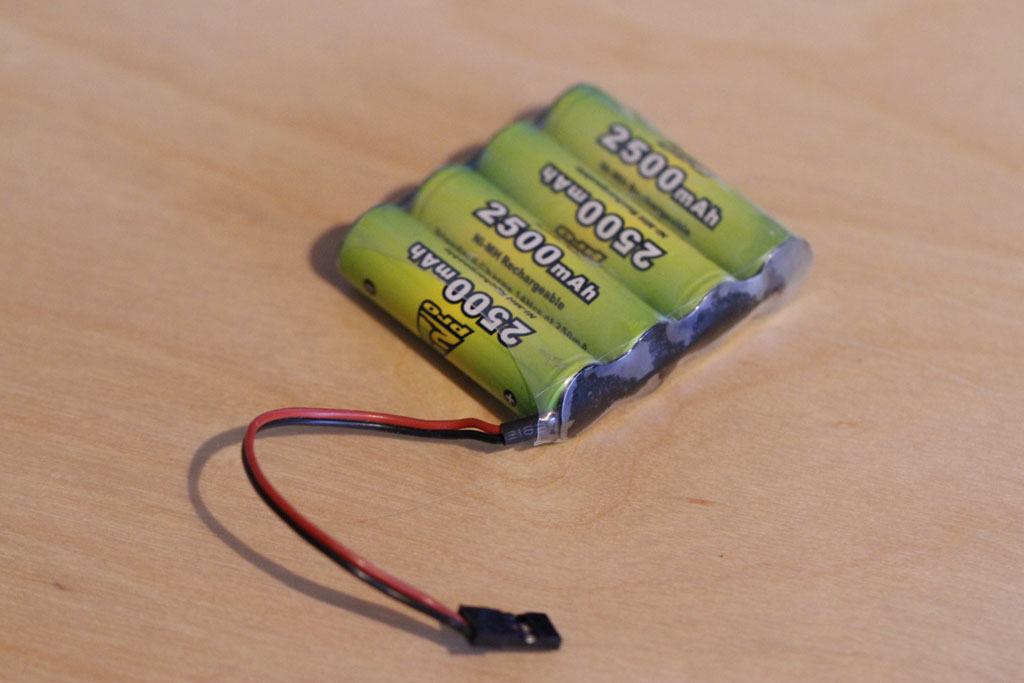

Il vous faudra également une source d’alimentation en 5V. Le 5V est là pour alimenter la CC3D pendant le flashage. En effet, celui-ci ne se faisant pas par le port USB, il faut alimenter la carte indépendamment, soit par un BEC, soit par des piles (cf. photo), ou toute autre source 5V.
Enfin, il vous faudra un câble pour relier votre CC3D (via son port « Main ») au FTDI (la connectique d’un FTDI est à base de pins 2.54mm en général, comme les prises servos).
[ASTUCE] Le connecteur du port « Main » de la CC3D peut être fabriqué à partir de ceux fournis lors de l’achat de la CC3D. Sinon, pour aider à la recherche, la connectique du port « Main » est de type JST-SH (4 pins). Référez vous à la photo incluse pour repérer l’emplacement de chaque broche du câble côté FTDI et côté CC3D. Pour résumer la masse « GND » du FTDI va sur la masse de la CC3D, et il faut ensuite croiser TX et RX (c’est à dire que le TX du FTDI va sur le RX de la CC3D et le RX du FTDI va sur le TX de la CC3D).
Au final, voici votre « liste de courses » complète pour pouvoir flasher votre CC3D et son bootloader :
-

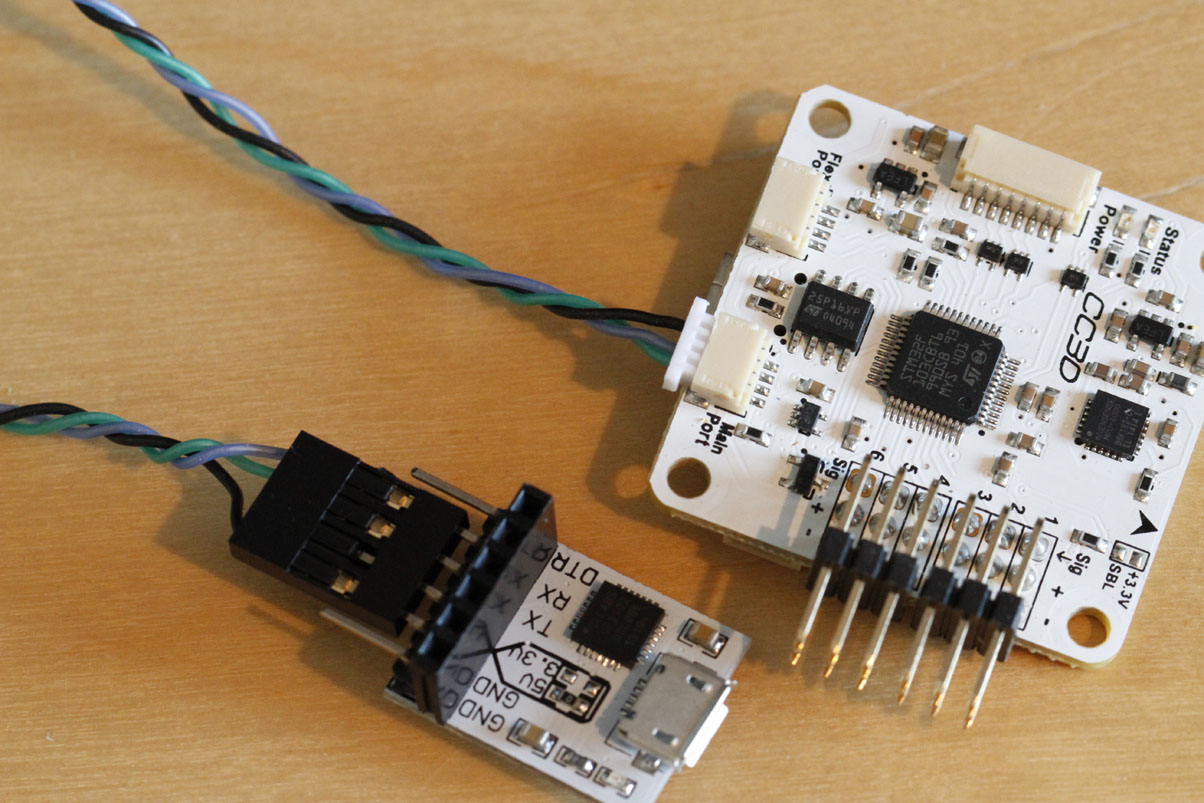

CC3D – Cable Port Main <-> FTDI Une CC3D avec son câble USB pour la brancher au PC
- Un FTDI (convertisseur série <-> USB)
- Un câble reliant le port « Main » de la CC3D au FTDI
- Une source d’alimentation en 5V (pour alimenter la CC3D lors du flashage)
- De quoi mettre en contact 2 pads – points de soudure – sur la CC3D (un petit tournevis plat métallique ou un trombone feront parfaitement l’affaire !)
Maintenant que vous avez tout cela sous la main, passons à la procédure de flash en elle-même !
Flasher la CC3D vers Betaflight…
Dans un premier temps, téléchargez le fichier « betaflight_CC3D.hex » à partir de la page de téléchargement de Betaflight.
[ASTUCE] Jusqu’à la version 2.1.6 de Betaflight, il y a plusieurs fichiers CC3D à disposition. Le fichier avec l’abréviation BP6 (Beeper on Pin 6) vous donne la possibilité de brancher un buzzer sur la sortie moteur numéro 6, à la place d’un ESC (ce qui exclu de l’utiliser sur un hexacopter). A partir de la version 2.2.0, il n’y a plus qu’un seul firmware à disposition, et le choix du branchement du buzzer sur le pin 6 se fait via une commande à passer dans le CLI : « set enable_buzzer_p6 = ON/OFF »

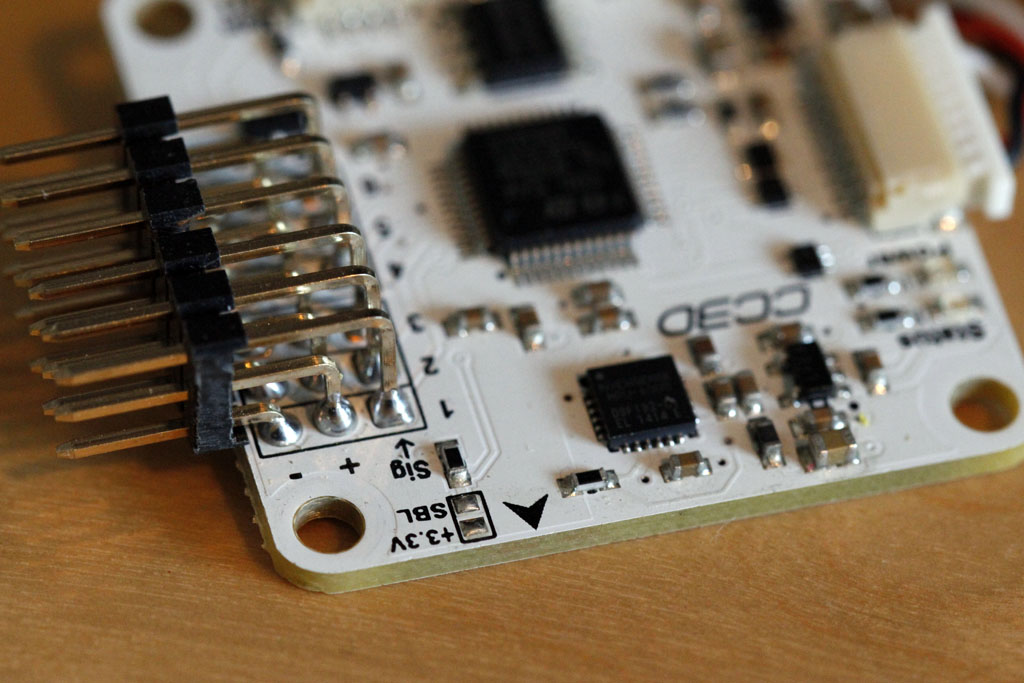

- Repérez sur la CC3D (cf. photo), les deux pads (points de soudure) prénommés : +3.3Vet SBL (ils sont côte à côte juste à côté de la flèche indiquant l’avant de la carte sur une CC3D, et en dessous sur une CC3D Atom)

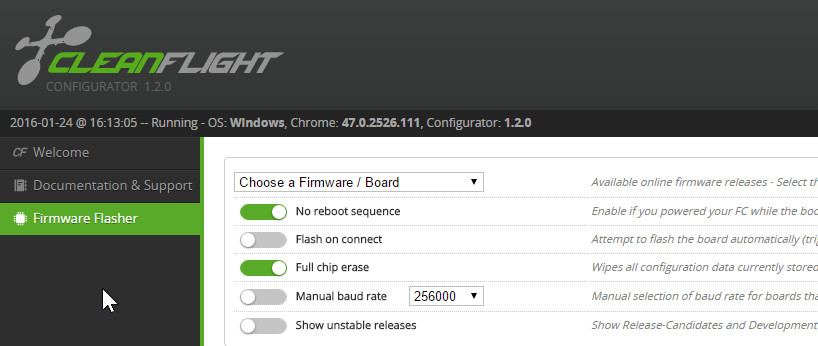

- Sur votre PC, lancez le configurateur de Cleanflight sous Chrome, et rendez-vous dans l’onglet « Firmware Flasher » :
- Cochez les cases « No reboot sequence » et « Full chip erase« .

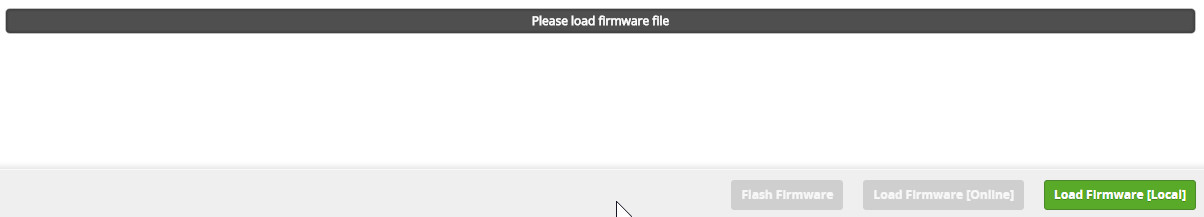

- En bas, cliquez sur « Load Firmware [Local] » et pointez sur le fichier du firmware Betaflight (betaflight_CC3D.hex). (Si vous souhaitez installer Cleanflight à la place de Betaflight, sélectionnez simplement le fichier correspondant à la CC3D dans la liste déroulante « Choose a Firmware / Board »)
-

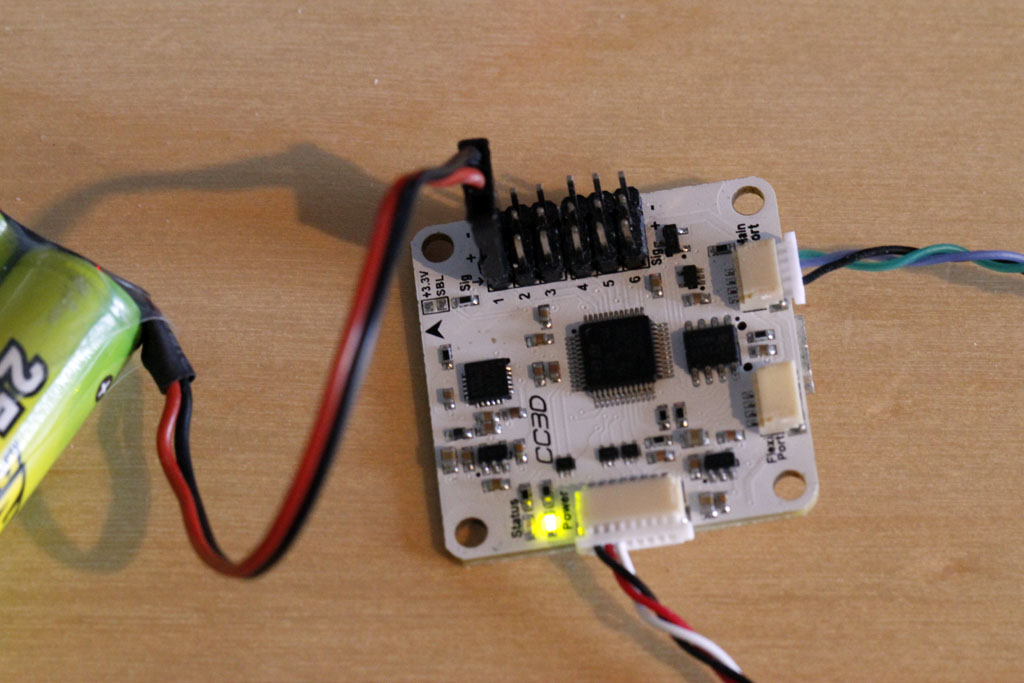

CC3D en mode « Bootloader » Branchez le FTDI à la CC3D et de l’autre côté à votre PC sur un port USB (et assurez-vous à ce moment dans le configurateur de Cleanflight que le port COM est bien détecté). Si c’est la première fois que vous branchez le FTDI à votre PC, il installera alors automatiquement les drivers correspondants.
- Avec un tournevis plat (par ex.), mettez en contact les deux pads « +3.3V » et « SBL » sur la CC3D, et tout en maintenant le contact, branchez l’alimentation en 5V à la carte. La led VERTE de la CC3D doit alors s’allumer de manière fixe, et aucune autre led ne doit s’allumer ni clignoter ! Si la led BLEUE clignote, c’est que l’opération n’a pas fonctionné : débranchez juste le 5V de la CC3D pour l’éteindre et recommencez cette étape, jusqu’à ce que vous obteniez une led verte FIXE. Votre CC3D est alors dans un mode que l’on appelle « bootloader« .
- Une fois la LED verte FIXE obtenue, vous pouvez retirer le tournevis des pads +3.3V / SBL.
[ASTUCE] Il n’est pas nécessaire de maintenir la connexion entre les pads +3.3V et SBL pendant tout le flashage, il faut juste le faire à l’allumage de la carte, et l’enlever après quelques secondes. (Cela vous évitera des crampes au poignet à maintenir la connexion !)
- Repassez alors dans Cleanflight et cliquez sur « Flash Firmware » (en bas), le flashage doit alors débuter.
[ASTUCE] Si le message « stm32 failed to contact bootloader » apparaît, c’est probablement que vous n’avez pas suivi les étapes ci-dessus dans le bon ordre (notamment le fait de bien brancher le FTDI au PC avant de passer la CC3D en mode bootloader).
- Lorsque la barre de défilement arrive au bout, votre CC3D est sous Betaflight et son bootloader changé.
Vous pouvez éteindre la CC3D, débrancher le FTDI et les câbles.
Branchez maintenant votre CC3D directement en USB au PC, lancez le configurateur Cleanflight. Si le numéro de port de la carte est bien détecté dans Cleanflight, en appuyant sur « Connect » en haut à droite de l’interface, vous verrez alors apparaître l’interface et vous pourrez configurer votre CC3D sous CF/BTFL.
Pour vous aider à configurer votre CC3D sous CF/BTFL (ceci étant valable pour toute carte sous Betaflight), vous pouvez suivre ce tuto de configuration sous CF/BTFL : Configurer une Naze32 sous Cleanflight & Betaflight.
