Retour à OpenPilot…

  • Installez GCS à l’aide du fichier “OpenPilot-RELEASE-15.02.02-win32.exe
  • Lancez “OpenPilot GCS” à partir du menu démarrer de Windows.

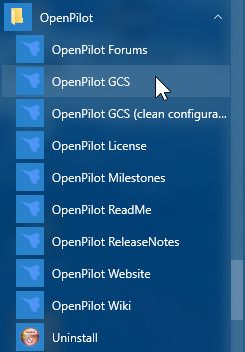

GCS - Menu

  • Dans les différents onglets en bas de la fenêtre de l’application, rendez-vous dans “Firmware” (à partir de là, il faut exécuter les prochaines étapes EXACTEMENT dans l’ordre indiqué)

GCS - Onglet Firmware

  • Assurez-vous que la CC3D n’est PAS connectée au PC pour le moment.
  • Cliquez sur le bouton “Sauvetage” (“Rescue” en anglais) et suivez les instructions à l’écran en branchant votre CC3D à un port USB de votre PC.

GCS - Connect Device

  • Une fois votre CC3D détectée, une carte apparaît à l’écran ainsi qu’un message d’information : “Ready…“.

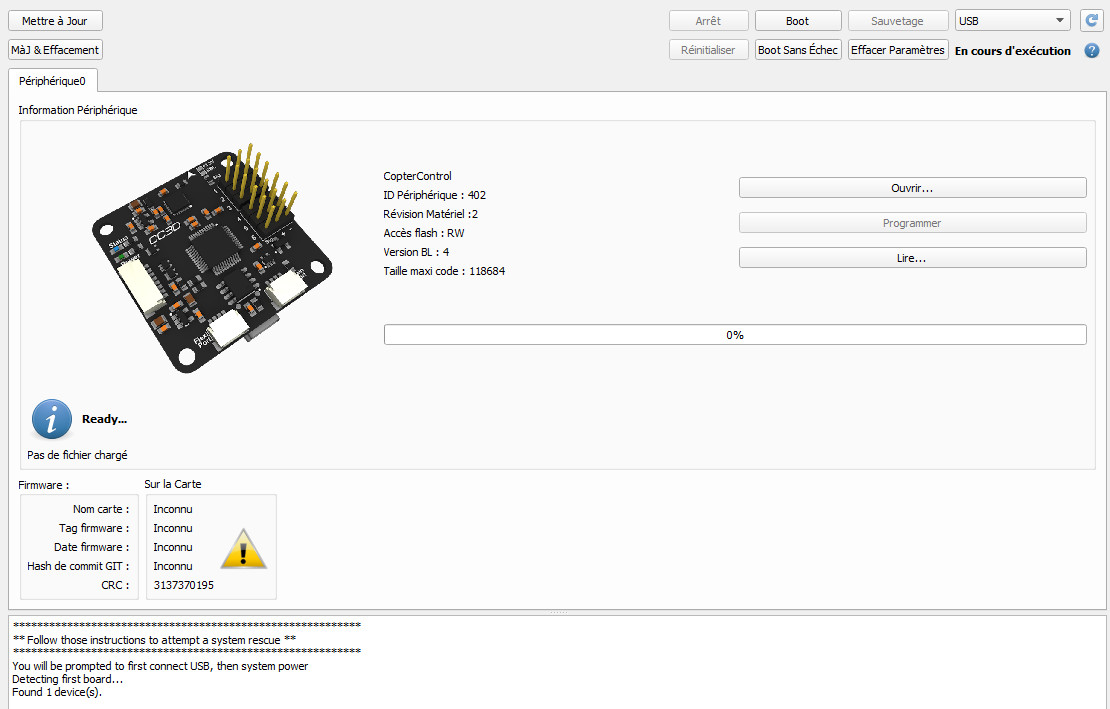

GCS - Rescue Ready

  • Cliquez sur “Ouvrir…” (“Open” en anglais) et allez chercher le fichier “bu_cc3d.opfw“, puis cliquez sur “Ouvrir“.

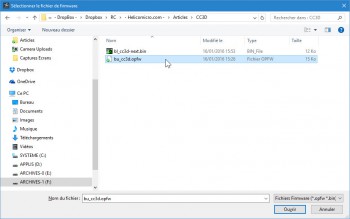

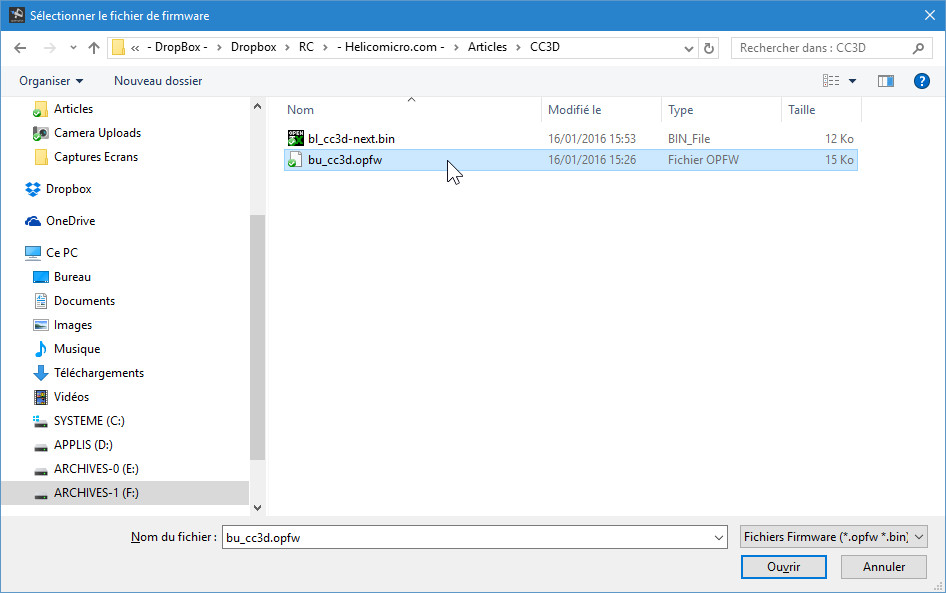

GCS - bootloader opfw

  • Ignorez le message d’avertissement qui s’affiche alors : “Le firmware chargé n’est pas certifié ou est une version personnelle. […]”
  • Cliquez sur “Programmer” (“Flash” en anglais)
  • Après quelques secondes un message doit apparaître : “Upload successful” vous indiquant que l’écriture du bootloader a réussi.

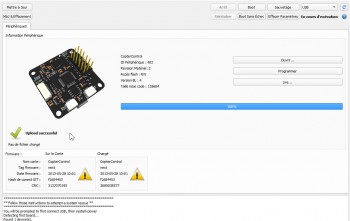

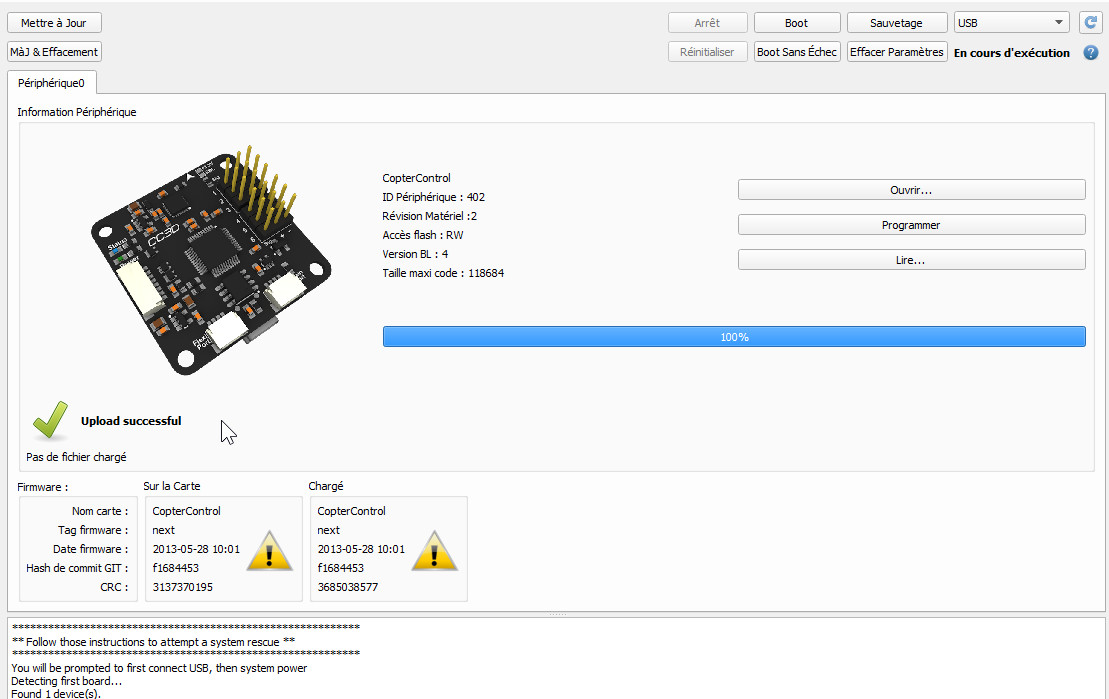

GCS - Upload BL success

  • Cliquez sur “Boot” (en haut de l’écran), puis attendez une quinzaine de secondes (la led BLEUE de votre CC3D doit passer par un statut “fixe” puis “clignoter lentement” puis “s’éteindre”).
  • Attendez encore 10 secondes.
  • Déconnectez l’USB de la CC3D.
  • Cliquez sur “Sauvetage” (“Rescue”) puis connectez la CC3D en USB.
  • Cliquez sur “Effacer Paramètres” (en haut de l’écran – “Erase Settings” en anglais)

GCS - Erase settings

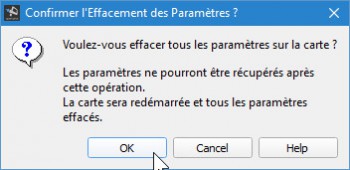

  • Cliquez sur OK dans la fenêtre qui apparaît et qui vous demande si vous êtes sûr de vouloir effacer tous les paramètres.
  • Attendez 10 secondes que l’effacement soit terminé (la led BLEUE de votre CC3D clignote alors comme un “battement de cœur”…)
  • Déconnectez l’USB de la CC3D.
  • Cliquez sur “Mettre à Jour” (en haut à gauche – “Upgrade” en anglais) et connectez votre CC3D en USB au PC.
  • Votre CC3D se met à jour et redémarre… Vous voilà de nouveau sous OpenPilot en version 15.02.02 (les instruments à droite se mettent à bouger au rythme de votre carte)

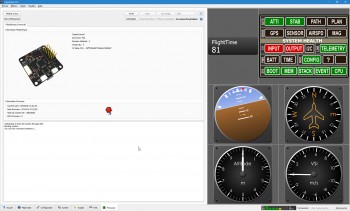

GCS - FW 15.02.02

Vous voilà donc de retour… A votre point de départ !

Et nous sommes également arrivés au terme de ce tutoriel. J’espère ne pas vous avoir perdu en route ! Et si vous aviez un doute ou une interrogation, n’hésitez pas à poser vos questions dans les commentaires.
