Betaflight sur CC3D, le grand Tuto

62
25560

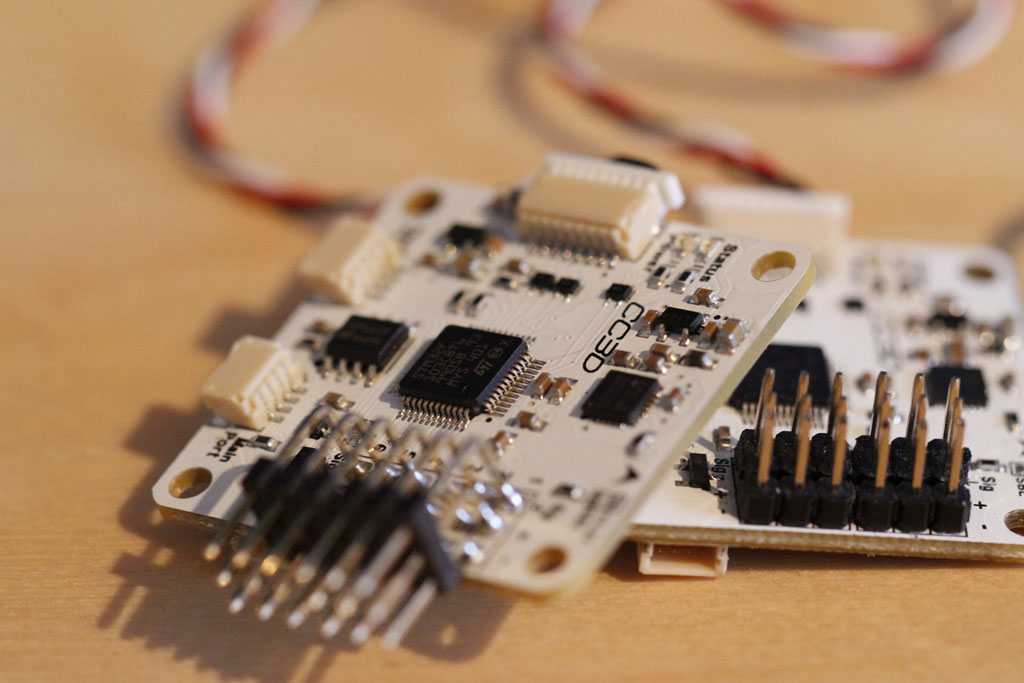

CC3D - Betaflight BL HEXDans ce tutoriel, nous allons voir comment changer le bootloader de la CC3D et passer d’une CC3D sous OpenPilot (OP) à Cleanflight (CF) ou Betaflight (BTFL) – version “.HEX” du firmware – en utilisant le configurateur sous Chrome de Cleanflight (en version 1.1.0 minimum). Et nous verrons, dans une deuxième partie, comment revenir en arrière – si besoin ! – vers OpenPilot/LibrePilot.

[INFO] Dans les exemples de ce tutoriel, j’utiliserai la version 2.3.3a de Betaflight, mais vous pouvez également utiliser ce tuto pour passer votre CC3D sous Cleanflight (versions 1.11 ou 1.12 par ex.), la procédure étant identique.

Firmware .HEX versus .BIN…

Pour Cleanflight (CF), les jeux sont faits (en toute cas pour les versions 1.11 et 1.12), seule la version .HEX du firmware est mise à disposition ! Si vous voulez l’utiliser, vous n’aurez donc pas d’autres choix que de changer le bootloader de votre CC3D. Dans Betaflight (BTFL), la version .BIN perdure aux côtés de la version .HEX, mais au prix de fonctionnalités retirées dans le code.

Sans rentrer dans les détails, la version “.BIN” est la version “simple à flasher” du firmware. Elle se flashe via GCS (l’application permettant de configurer une CC3D), et permet un retour arrière vers OpenPilot (OP) rapide, car ce flashage ne modifie pas le bootloader OP.

[INFO] Bootloader : c’est un bout de code dans la mémoire de votre carte qui permet à celle-ci de démarrer pour ensuite passer la main au firmware qui s’exécute à son tour. Il permet également à la carte de communiquer avec votre PC.

Ce bootloader OpenPilot, présent par défaut sur la CC3D, prend de la place dans la mémoire de la carte, et par conséquent, il devient de plus en plus difficile de faire rentrer tout le code CF/BTFL dans la mémoire restante. Dans les dernières releases de Betaflight (version 2.3.x notamment), des fonctionnalités ont du être retirées pour pouvoir faire tourner le code sur CC3D en version “.BIN”.

Quelle est la solution dans ce cas ? Et bien il faut changer le bootloader OP, en le remplaçant par celui de CF/BTLF, plus léger.

Non content de libérer de l’espace dans la mémoire, ce bootloader CF/BTFL a d’autres avantages comme la possibilité de configurer sa CC3D sans avoir à brancher la lipo (comme une Naze32 au final), et de pouvoir, lorsque de nouvelles versions sont mises à disposition, flasher à nouveau la CC3D à partir de Chrome (configurateur de Cleanflight) mais pas à travers le port USB par contre (il faudra utiliser le port “Main” de la carte). C’est pratique de ne pas avoir à brancher la lipo pour la configuration, et en même temps sécurisant (pas de risque que les moteurs se mettent en route inopinément !).

Le Bootloader… encore lui…

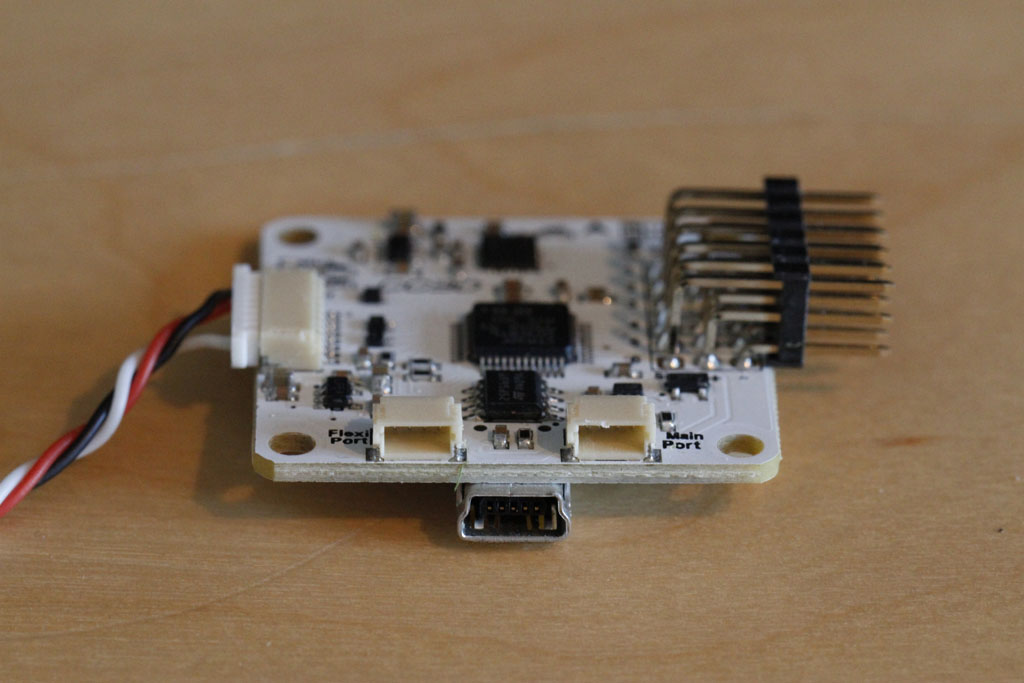

CC3D - Port MainAprès avoir parlé de bootloader, pour les ESC sous BLHeli notamment (voir cet article), nous revoilà avec celui de la CC3D qu’il faut changer pour pouvoir utiliser les fichiers .HEX de Betaflight ! Décidément… Mais je vous rassure tout de suite : “non” ce n’est pas dangereux, et “oui” il est possible de revenir en arrière ensuite (nous le verrons d’ailleurs également dans ce tuto dans la deuxième partie) !

Le port “Main” de la CC3D…

Vous l’aurez compris en lisant le début de ce tuto : il n’est pas possible de flasher la version .HEX du firmware Betaflight via le port USB de la CC3D. Il vous faudra passer par le port “Main” de la carte. Par contre, une fois flashée, la CC3D pourra se configurer exactement comme une naze32, via le port USB de la carte. (le port “Main” sera quant à lui toujours utilisé pour mettre à jour le firmware CF ou BTFL vers une version plus récente par ex.).

>> La suite en Page 2 <<
