Fibre optique : Axisflying propose le kit Extender Tech longue distance pour les drones FPV
A quoi sert le kit Extender Tech d’Axisflying ? Le conflit qui oppose l’Ukraine et la Russie a entrainé le développement de technologies jusqu’alors absente de l’univers des drones. Depuis 2023, les deux belligérants utilisent la fibre optique pour augmenter la portée et la stabilité des liaisons radio et surtout vidéo des drones FPV (voir ici). Elle permet aussi de déjouer les outils de détection radio !
Comment ça fonctionne ?

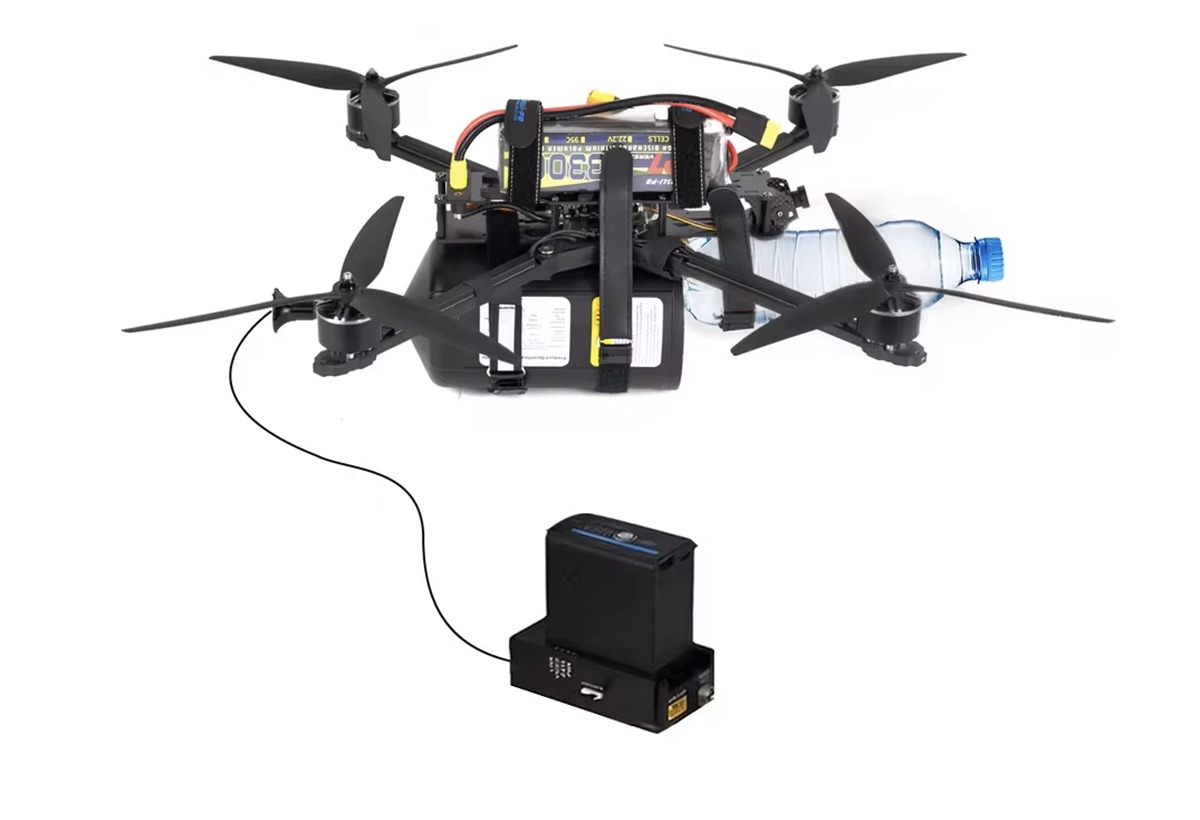

Le drone est relié au matériel de son pilote par une fibre optique qui se déroule sur de longues distances. Les avantages de cette solution ? La liaison vidéo profite d’un haut débit sans subir les habituelles dégradations et pertes de liaison dues à la distance et aux obstacles. Elle est également insensible aux brouillages radio, une caractéristique particulièrement importante sur le front.
Les inconvénients ?
La fibre optique est légère, mais son poids devient significatif lorsqu’il faut la dérouler sur plusieurs kilomètres. Elle réduit la maniabilité du drone, et nécessite une motorisation puissante, surtout lorsque le drone est aussi prévu pour emporter une charge. Elle requiert aussi un équipement spécifique. On pourrait supposer qu’un fil constitue un danger puisqu’il permet en théorie à l’ennemi d’être guidé vers le pilote du drone, façon fil d’Ariane. Mais les rapports en provenance d’Ukraine indiquent que la fibre optique est coupée en fin de vol, et que les pilotes ont appris à être très mobiles.
La solution Axisflying

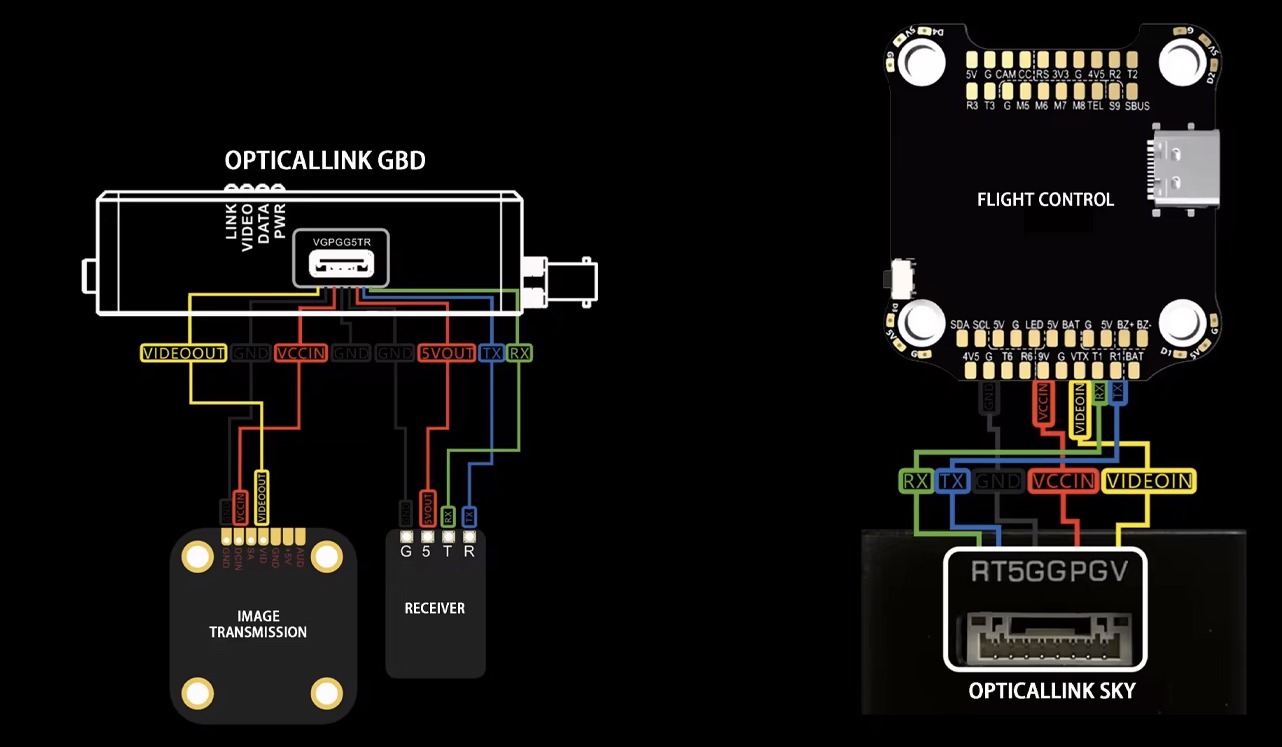

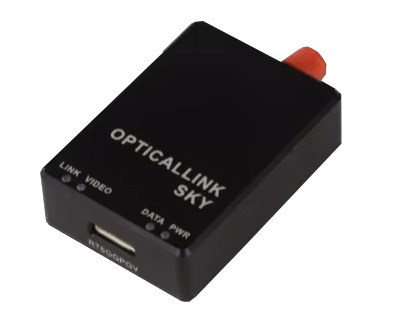

Certains constructeurs y ont vu de nouvelles opportunités commerciales, c’est le cas de Axisflying. Ce spécialiste chinois des drones FPV propose le Extender Tech, un système de liaison radio et vidéo en fibre optique. Le kit se compose du Opticallink Sky, un boitier placé à bord du drone, connecté au contrôleur de vol avec les mêmes branchements qu’un émetteur vidéo analogique et un récepteur radio. Il mesure 7,5 x 3,8 x 1,9 cm pour un poids de 54 grammes.

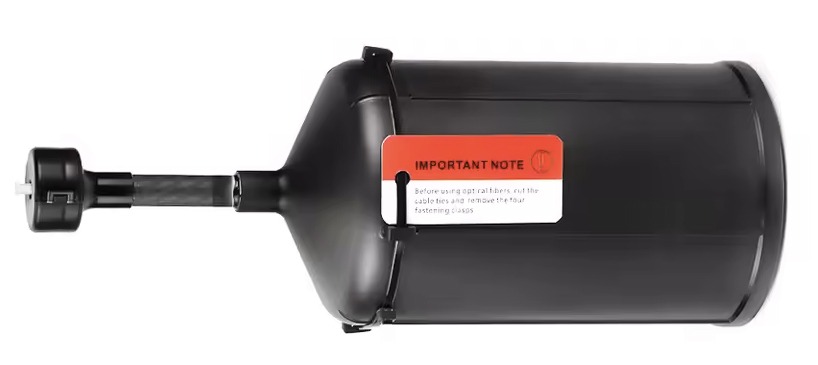

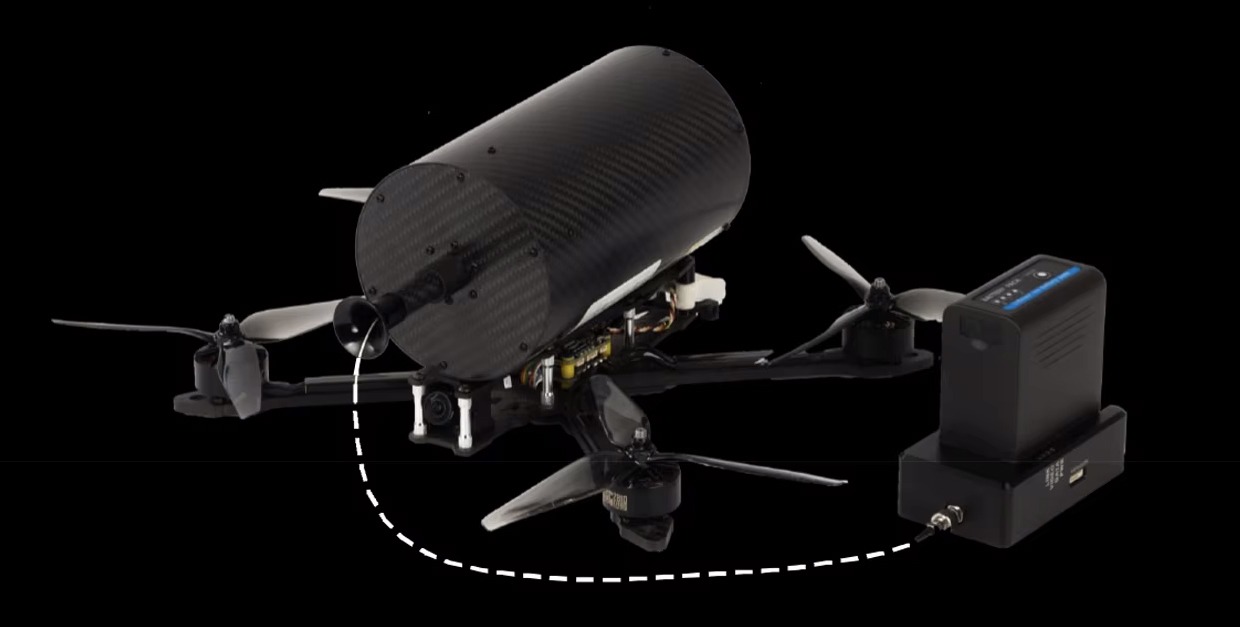

Il est relié à la fibre optique, contenue dans un enrouleur plus ou moins imposant selon la taille de la fibre optique. Pour une distance de 1 km, l’enrouleur et sa fibre mesurent 8 x 15 cm pour un poids de 340 grammes. Pour 3 km, c’est 10 x 27 cm pour 600 grammes. Pour 5 km, c’est 10 x 35 cm pour 1,25 kg. Pour 10 km, c’est 13 x 40 cm pour 2,45 kg.

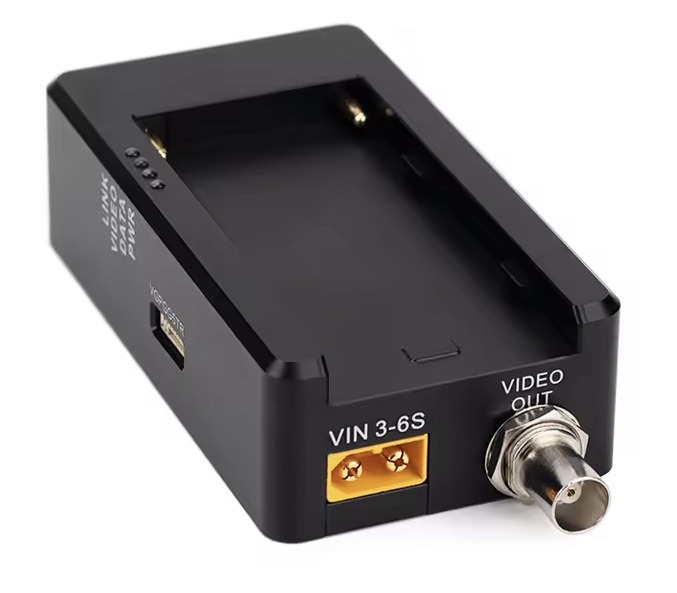

A l’autre bout, du côté du pilote, la fibre optique aboutit au Opticallink GBD, un boitier qui mesure 12,3 x 5,6 x 3,1 cm pour un poids de 186 grammes.

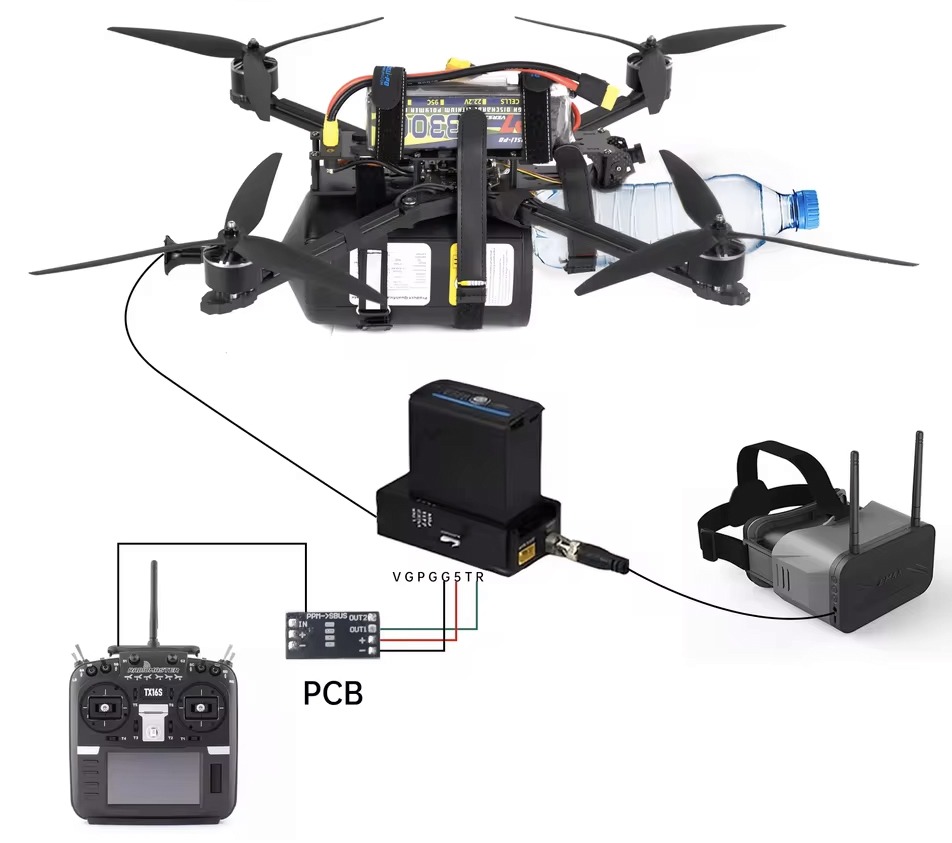

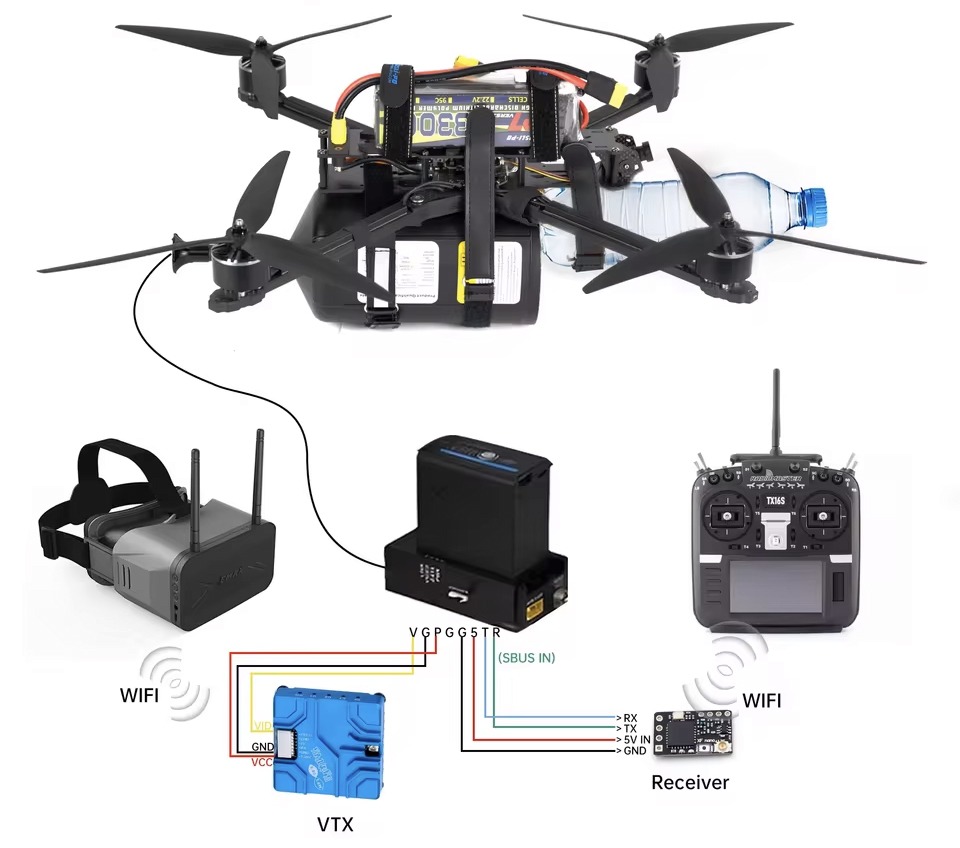

Sur ce boitier sont connectés un émetteur vidéo pour une transmission analogique vers des lunettes FPV, et un récepteur radio pour une transmission vers une radiocommande. Puisque ces deux transmissions sont de très courte distance, la liaison reste forte et peu susceptible d’être brouillée. Cette méthode permet aussi au pilote de s’éloigner du boitier récepteur et de la fibre optique. La vidéo peut aussi être récupérée via un connecteur coaxial pour rester en filaire et réduire fortement toute possibilité de brouillage. Ce boitier est à alimenter avec une batterie en XT60, mais il peut aussi accueillir une batterie pour être autonome.
Le prix ?
Le kit Extender Tech est proposé à partir de 439 € chez AliExpress (hors port, hors taxes) en version 2 km. Comptez 698 € pour la version 15 km. La partie Opticallink Sky et fibre optique est à 265 € pour 2 km, jusqu’à 524 € pour la version 15 km.
C’est donc un produit abordable, même en considérant que les composants à bord du drone sont prévus pour un usage unique.
Kit Extender Tech et lutte antidrone…
Axisflying montre des cas d’usages très « drones for good » comme l’inspection en milieux confinés, les évolutions sous-marines où les liaisons radio sont inopérantes, les vols en milieux industriels. Les visuels montrent une inoffensive bouteille d’eau à la place des charges explosives habituellement utilisées en Ukraine.
Pourtant la finalité de ce produit ne fait pas de doute : il est prévu pour des usages militaires pour des conflits comme celui en Ukraine. Mais pas uniquement, car il pourrait aussi être utilisé pour des vols malveillants hors conflits.
Or il est capable de mettre en défaut les outils de lutte anti-drone (LAD) basés sur la détection et la neutralisation des signaux radio ! Puisqu’il est librement disponible à la vente et à un prix très accessible, il est indispensable de prévoir des outils de détection fonctionnant sur d’autres principes, comme la détection acoustique, les radars, les caméras à zoom, faute de quoi la sécurité de zones sensibles ne sera pas assurée de manière satisfaisante.
A noter que ce produit n’apparait pas sur le site d’Axisflying, uniquement sur des sites de revendeurs chinois via AliExpress.
