Eachine Wizard X220 V2
C’est le retour du X220 de Eachine ! Il y a ceux qui détestent cordialement ce racer. Il y a ceux qui au contraire l’adorent, et peu importe si les premiers ne sont pas d’accord. Ce dont je suis certain ? Il a permis à de nombreux pilotes de débuter dans le FPV avec un appareil prêt à l’emploi et à prix léger. Et puis je connais des X220s (la seconde version de l’appareil) qui volent encore, qui ont parfaitement supporté des opérations successives pour améliorer le retour vidéo analogique, puis pour adopter un retour vidéo numérique DJI à bord. Tout ça avec une autonomie impressionnante en vol cruising… Le X220 V2 aura-t-il une aussi longue carrière ?
Les caractéristiques ?

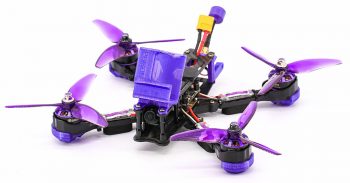

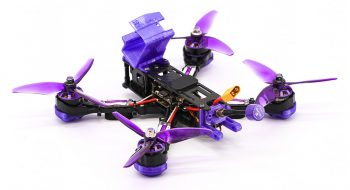

Le Wizard X220 V2 repose sur une structure en X wide, avec des bras de 5 mm d’épaisseur désolidarisés de la plaque centrale. La diagonale de moteur à moteur est de 22,5 cm. Les moteurs sont des brushless 2207 à 2550KV pour des hélices de 5 pouces Racerstar Tornado 5046. Le contrôleur de vol est un F405, flashé avec Betaflight, avec un OSD actif, un baromètre altimétrique et un connecteur USB-C. Pas d’ESC 4 en 1, le X220 V2 reprend le principe de 4 ESC sur les bras, des modèles 30A. La caméra est une Foxeer Arrow Micro Pro, CCD 600TVL, associée à un émetteur vidéo 5,8 GHz analogique TX5804 Pro, compatible avec 40 canaux pour des puissances de 25 mW (le maximum autorisé en France), 200 mW ou 600 mW, avec le support de SmartAudio.
Ce qu’il faut pour voler ?

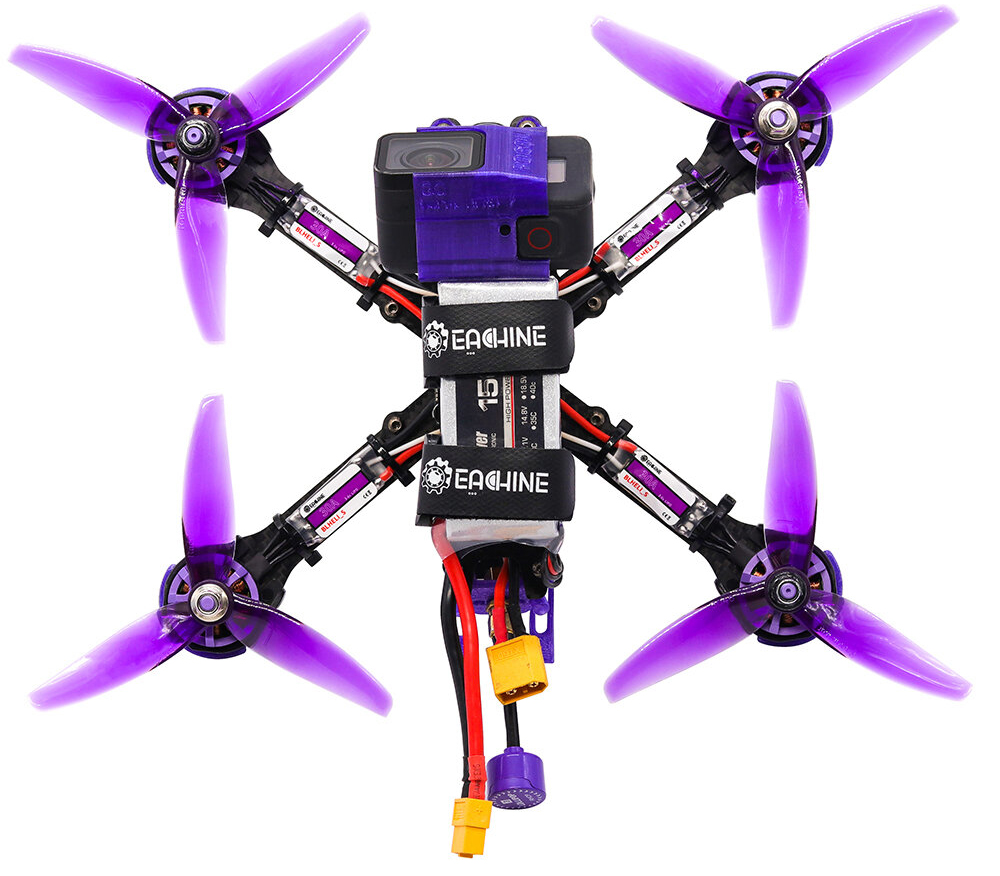

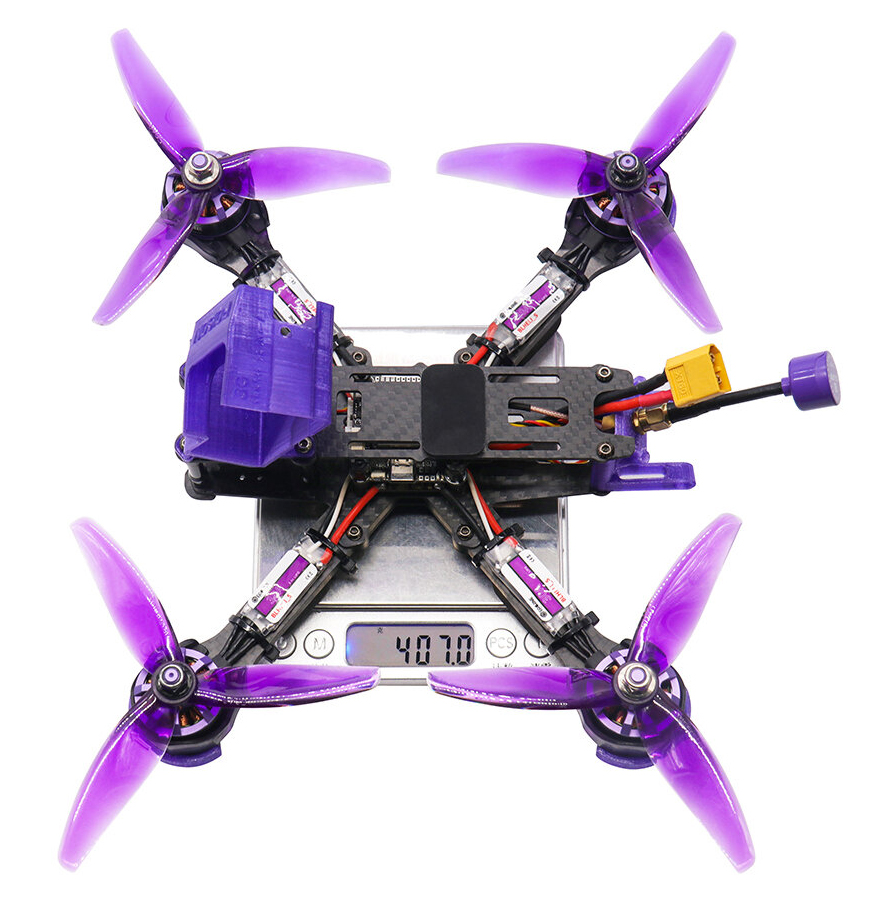

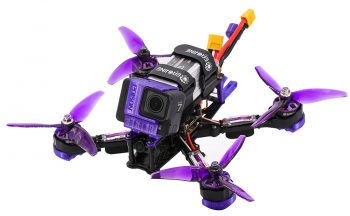

L’appareil est proposé en version PnP, sans récepteur radio. C’est donc à vous d’ajouter le vôtre : il est prêt à accueillir des modèles SBUS, DSMX ou Crossfire. Il faut aussi une batterie avec un connecteur XT60 : Eachine recommande une 4S de 1300 mAh. Eachine fournit un support en TPU pour installer une GoPro 6/7. Le poids de l’ensemble ? 407 grammes (avec hélices et support GoPro mais sans batterie). Le contrôleur de vol est prévu pour être connecté facilement à un équipement numérique de type FPV Air Unit de DJI ou Vista de Caddx… Le prix ? Le Wizard X220 V2 de Eachine version PnP est proposé à 177 € chez Banggood (sans le port, sans les taxes).
D’autres photos

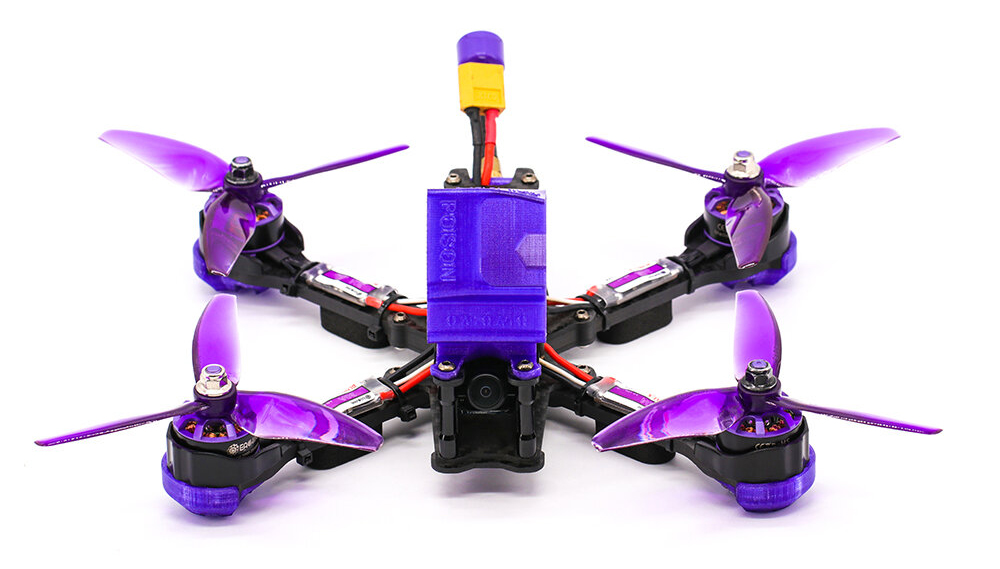

bonjour, j’ai acheté ce drone et je n’arrive pas à connecter le recepteur en ibus sur le drone
(betaflight) j’utilise un recepteur fs-x6b et la radio c’est une flysky-i4X les deux s’appairent (led rouge fixe sur le récepteur) et pourtant je ne recois aucun signal sur betaflight je ne sais ppas de quel uart il s’agit mais j’ai branché le récepteur sur la fiche à gauche de la fiche du vtx (gnd,rc,rc)
crdt Mayel
@ Mayel : Je suppose que tu parle du FC (le VTX est l’émetteur vidéo). Il me semble que le X6B est compatible PPM et que le FC du X220 V2 a un emplacement de soudure spécialement prévu pour un branchement en PPM (GND, +5V, PPM). J’aurais tenté cette solution…
Hello, I have an Eachine Wizard X200 V2, and I am having a similar problem to Mayel. I have a very similar receiver for my drone, and it uses IBUS. I just am not sure which UART Serial port it uses by default in betaflight. If I look in the « Ports » tab in betaflight, they are all switched off. If you could provide any information of what the default UART port settings for the receiver should be, I would greatly appreciate it. Thank you so much in advance!
@ Bob : If you receiver is already soldered (and known to be working), you can follow wires to see where it is soldered on FC. Then see in FC wiring if you can determine which port it uses.
You can also try to check all serials (one at a time) in Betaflight to see if one triggers controls.
@Fred: The receiver does not have any UART port written on it. If I try to switch on the Serial RX switches one at a time, nothing happens to the receiver, and there are still not signals. Is there any other settings in the ports tab that I should be configuring? Should I be changing different settings to make it work? Thank you!
@ Bob : There will be no mention on receiver, I was suggesting to follow wires from receiver to Flight Controller to see on which pads it’s been soldered. That may give a hint (if you know it used to work).
@Fred : Bonjour, désolé de répondre avec autant de retard mais j’ai trouvé des solutions, mon problème était en fait que je ne savais pas quelles fiches correspondaient à quels UARTS et j’ai par la suite appris que l’UART 1 = r1 UART 2 = r2 etc, mon récepteur fonctionnant dans le protocole
I-BUS n’est pas reconnu dans la fiche prévue pour le récepteur ( UART 6) je pense que c’est du au fait qu’il s’agit d’un port S-BUS.. je l’ai donc connecté à l’UART 3 en I-BUS et là miracle ça fonctionnait, par la suite j’ai soudé le recepteur à côté du port usb-c sur l’UART 1.
Ps : quelqu’un à enfin fait les réglages des pid : https://www.youtube.com/watch?v=TB8gDeimCWk&t=525s
@ Mayel : Merci pour le retour d’expérience, c’est super intéressant !! et je pense que ça en aidera plus d’un 😉
