Signalement électronique à distance : le point par le lieutenant-colonel Clerbout
A l’occasion du deuxième forum du Conseil pour les Drones Civils (CDC), qui s’est tenu à la Direction Générale de l’Aviation Civile (DGAC) le 9 juillet dernier, est intervenu le Lieutenant-Colonel Sébastien Clerbout, du commandement des forces aériennes de la gendarmerie. Spécialiste des drones et de la sûreté, il est directeur de programme au sein du comité de pilotage interministériel placé sous l’égide du Secrétariat Général de la Défense et de la Sécurité Nationale. (SGDSN). Franck Colombat a assisté pour Helicomicro à la conférence pendant laquelle ont été donnés des éléments-clés au sujet du signalement électronique à distance, que je vous rapporte ici. Notez qu’il ne s’agit pas d’une interview, mais d’un tour d’horizon des points importants abordés par le Lieutenant-Colonel Sébastien Clerbout.
Pour mémoire
Le signalement électronique à distance est un requis de la loi n° 2016-1428 du 24 octobre 2016 relative au renforcement de la sécurité de l’usage des drones civils (disponible ici). Il impacte les drones de plus de 800 grammes. Les projets de textes d’applications avaient été diffusés publiquement (voir ici). Les versions définitives sont en attente de publication officielle.
1) Le signalement électronique à distance est-il un outil de surveillance de tous les instants ?
« Notre mission n’est pas de surveiller l’intégralité du territoire pour savoir où sont tous les drones qui volent. […] Dès le début du processus, nous avons associé la CNIL, qui allait exactement dans le même sens que nous […] La CNIL allait exactement dans le même sens que nous, à savoir qu’il ne fallait pas monitorer de manière disproportionnée l’ensemble du territoire ».
2) Pourquoi la solution est-elle basée sur le wifi ?
« Son intérêt est d’être grand public, bien maitrisé, il équipe entre 80 et 90 % des drones […] Passer par le wifi, c’est pouvoir mettre nativement dans le drone le système de signalement ».
3) Le signalement électronique à distance est-il une solution native ou à ajouter ?
« L’idée était d’encapsuler le message de signalement au maximum nativement dans le drone. Pourquoi ? Même si une personne avec des intentions malveillantes ne s’enregistrer pas dans la base AlphaTango, au moins le drone continue à se signaler. Sauf si la personne malveillante a la capacité de neutraliser ce signal. Mais il faut des connaissances très techniques pour rentrer dans le soft du drone ».
4) Ca sert à quoi, la signalisation électronique à distance ?
« Cela permettra d’éviter une grosse partie des interventions qui ont lieu, qui a 90 % sont des personnes qui n’ont pas d’intentions malveillantes, qui sont de bonnes foi ».
5) Les informations de signalisation sont-elles cryptées ?
« Le message est émis en clair. Il était très compliqué de mettre en place un système cryptographique […] Ce système est amené à être déployé sur beaucoup de points. […] Par exemple un autotest pour savoir si le système fonctionne, des systèmes UTM (gestion du trafic aérien) locaux, voire que les drones puissent communiquer entre eux pour faire une sorte de See And Avoid au niveau local ».
6) Il y a des risques d’interférences entre le wifi et les outils de communication des drones ?
« Il y a beaucoup d’angoisses sur les risques d’interférences ! J’avais lu sur les blogs que le 2,4 GHz était la pire solution qui avait été choisie. Globalement, on voit qu’il y a beaucoup de drones qui volent au même endroit avec du wifi. Pour autant ils n’interfèrent pas les uns avec les autres. Pourquoi ? Parce qu’il y a des systèmes natifs dans le wifi. Avant d’émettre, l’émetteur écoute pour savoir si la bande est libre. Au besoin, si elle est occupée, il change de bande, il y a 13 canaux dans le wifi. Même nativement, certains drones font de l’évasion de fréquence, ils changent régulièrement de canal […] Toutes les 100 millisecondes, votre smartphone comme les readbox émettent un message […] Comme tous les appareils ne bénéficient pas des 13 canaux, on les ramène à 11. Il reste 10 canaux libres pour un canal utilisé. La durée du message est d’environ 1 milliseconde. Une milliseconde toute les 3 secondes, ça fait un taux d’occupation de 1 pour 3000, que vous divisez par les 10 canaux, ce qui fait 1 pour 30000. Une possibilité sur 30000 d’avoir une interférence ! […] La possibilité d’avoir des interférences est très faible ».
7) Les outils de lecture du signalement électronique à distance fonctionneront-ils sur smartphones ?
« Dans le cahier des charges, il n’était pas mentionné et ce n’est toujours pas le cas, que l’on devait trouver une solution compatible avec les smartphones. Nous ne l’avons pas fait ».
8) Les outils de signalisation sont évolutifs ?
« On a retenu le système des TLV. TLV signifie Type Length Value. Avant chaque information, le protocole décrit le type de donnée envoyée, sa longueur, et sa valeur. Avec ce principe, on peut ajouter autant de paramètres que l’on veut dans ce protocole […] Si la réglementation européenne évolue, on aura la capacité à faire évoluer ce protocole ».
9) Les détections de drones en survols illégaux mèneront-elles automatiquement à des sanctions ?
« C’est une autre angoisse que l’on trouve sur les réseaux sociaux. Il n’y aura pas de sanction automatique. Il n’y aura pas d’intervention automatique non plus liée à la détection d’un signalement ».

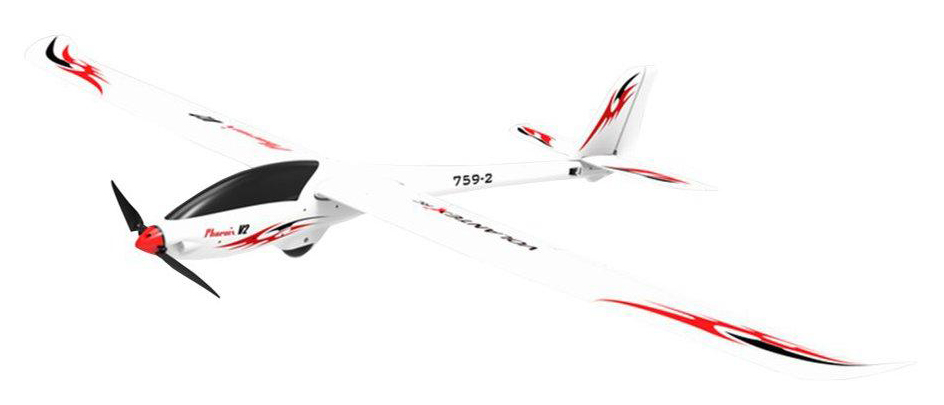

10) Faudra-t-il aussi équiper les aéromodèles et appareils sans wifi natif du signalement électronique à distance ?
« Rajouter un add-on sera sans doute nécessaire, notamment pour les aéromodélistes. D’un point de vue sûreté, ce n’est qu’une solution dégradée parce que celui qui ne veut pas se signaler ne met pas l’add-on […] On a travaillé avec la FPDC et la FFAM pour minimiser l’impact sur les aéromodélistes, c’est-à-dire utiliser un seul add-on pour plusieurs drones […] Un même identifiant peut être utilisé pour plusieurs aéromodèles. Le principe de signalement sera fixé en dur dans les moyens de signalement pour éviter de pouvoir y toucher ».
11) Techniquement, ça se passe comment ?
« Un premier process a été retenu : on émet tous les 30 mètres ou toutes les 30 secondes sur un canal unique, le canal 6 en 20 MHz de large. Un deuxième process a été retenu : on utilise le mode Beacon toutes les 100 millisecondes, et on peut émettre en 20 MHz sur n’importe quel canal, charge à nous de scanner les canaux. […] On autorise aussi, parce que certains industriels en ont fait la demande, l’émission en 10 MHz de large ou en 5 MHz de large ».
12) Quid des appareils utilisant du 5 GHz ? (Question de Franck Colombat)
« La même question peut être posée pour ceux qui utilisent du GSM, on a du trouver le meilleur compromis. Le 5 GHz avait été étudié, mais la portée n’était pas conforme aux attentes. Avec du 2,4 GHz, on atteint 1 à 1,5 km. Avec le 5 GHz, on atteint 200 mètres, ce qui ne correspond plus à nos besoins ».
13) Quelles sont les données transmises par le signalement électronique à distance ?
« Pour l’identifiant unique, deux options. Soit il est composé d’un trigramme constructeur, le modèle de l’aéronef, le numéro de série de l’aéronef. Ca, c’est la solution gratuite. Pourquoi gratuite ? Parce qu’en légistique, en France, on est tenu de proposer une solution gratuite pour la constitution de l’identifiant. En revanche, par dérogation, on accepte l’ANSI CTA 2063, qui est celui prévu par la réglementation européenne. Les données qui envoyées sont l’identifiant unique, la position, la route, la vitesse, le point de décollage. Pourquoi demander la route sachant qu’elle peut être calculée ? Parce qu’on n’est pas sûr de recevoir l’ensemble des signaux qui seront émis par les drones ».
14) DJI feront-il des modifications pour être conforme aux requis du signalement électronique à distance ? Si oui, vont-ils le faire pour la flotte mondiale ou vont-ils faire des customisations pour la France ? (Question de la société Delair)
« J’ai la réponse, mais je ne la donnerai pas, ce n’est pas à moi de communiquer sur la politique de la marque ».
15) Quel a été le cheminement des textes réglementaires ?
« Les textes réglementaires sont portés par la Direction Générale des Entreprise (DGE). Ils sont étudiés dans le cadre d’un comité de pilotage interministériel, placé sous l’égide du SGDSN, et certains arbitrages ont été rendus directement par le cabinet du premier ministre, pour ceux qui ont pu imaginer sur les blogs qu’on a pu travailler dans notre coin […] On a échangé avec les industriels. Début 2018, on a proposé les premiers travaux en consultation publique et en consultation européenne. On les a retravaillés ensuite, notamment via la FPDC, et avec d’autres industriels, pour arriver à une solution consensuelle qui est sortie fin d’année dernière. Depuis, ce sont des problèmes administratifs qui ont fait que les textes ne sont pas sortis ».
16) Les textes sont-ils compatibles avec ceux de l’Europe ?
« Nous avons été moins directifs que la réglementation européenne. On a décidé de demander la position du décollage et non pas la position du pilote, on a préféré ne pas demander la hauteur seule mais l’altitude puisque c’est quelque chose que l’on maitrise parfaitement en aéronautique, ou la hauteur au-dessus du point de décollage ou du pilote. On n’a pas imposé non plus que ce soit lisible sur smartphone ».
17) C’est pour quand, la signalisation électronique à distance ?
« Les textes, le décret et l’arrêté, sont au Conseil d’Etat. Leur publication donnera le T0. A T0 + 6 [mois], pour tous les drones [de plus de 800 grammes] qui n’auront pas été acquis avant ce T0 + 6, ils devront soit être équipés nativement, soit le droniste devra s’équiper d’un add-on. A T0 + 12, l’ensemble des drones, y compris ceux mis en service avant le T0 + 6, devront être équipés. Ce qu’il faut retenir ? Au bout d’un an, les drones de plus de 800 grammes devront se signaler électroniquement ».
18) Certaines zones seront-elles exemptées de signalement électronique à distance ? (question de l’association Finesse Plus)
« Il a été prévu que, sur les zones habituelles d’aéromodélisme et qui sont rattachées à des fédérations, il y ait une dispense d’obligation de signalement. Cela fait environ 800 zones non impactées par le signalement. Il y a eu proposition pour 1 millier, quelques dizaines seulement ont été rejetées. Des travaux vont être entrepris pour créer de nouvelles zones ou en tous cas reconnaître de nouvelles zones ».
Et maintenant ?
Il faut désormais attendre la publication de l’arrêté et du décret au Journal Officiel pour obtenir les derniers détails de l’application du signalement électronique à distance. Le poids, les dimensions et le prix de l’add-on nécessaire pour les appareils de plus de 800 grammes ne disposant pas du wifi n’ont pas été dévoilés lors de l’intervention du Lieutenant-Colonel Sébastien Clerbout, pas plus que des exemples d’équipementiers ayant proposé leurs services, ni les spécifications des boitiers de lecture du signalement par les forces de l’ordre. Sont-ce les « readbox » qui ont été évoquées? Ce sera la surprise…
