BetaFPV Beta85X HD, le test

52
9972

A l’intérieur ?

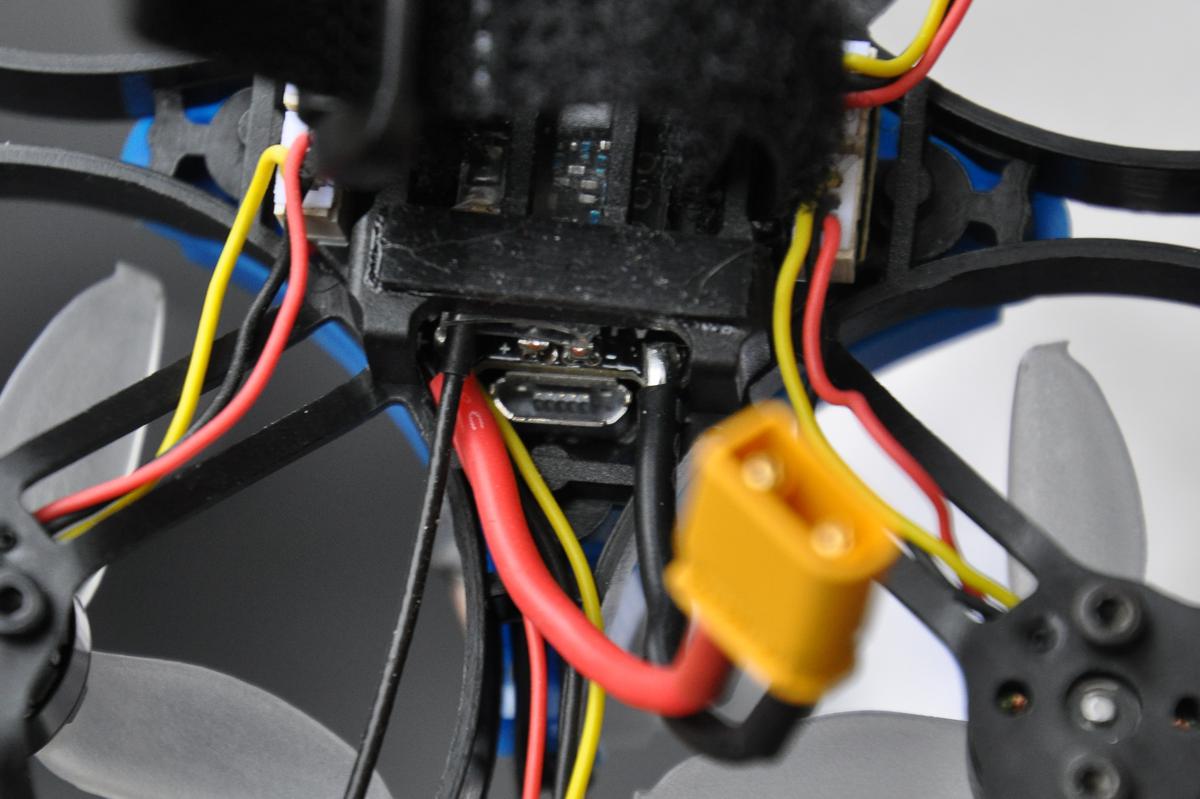

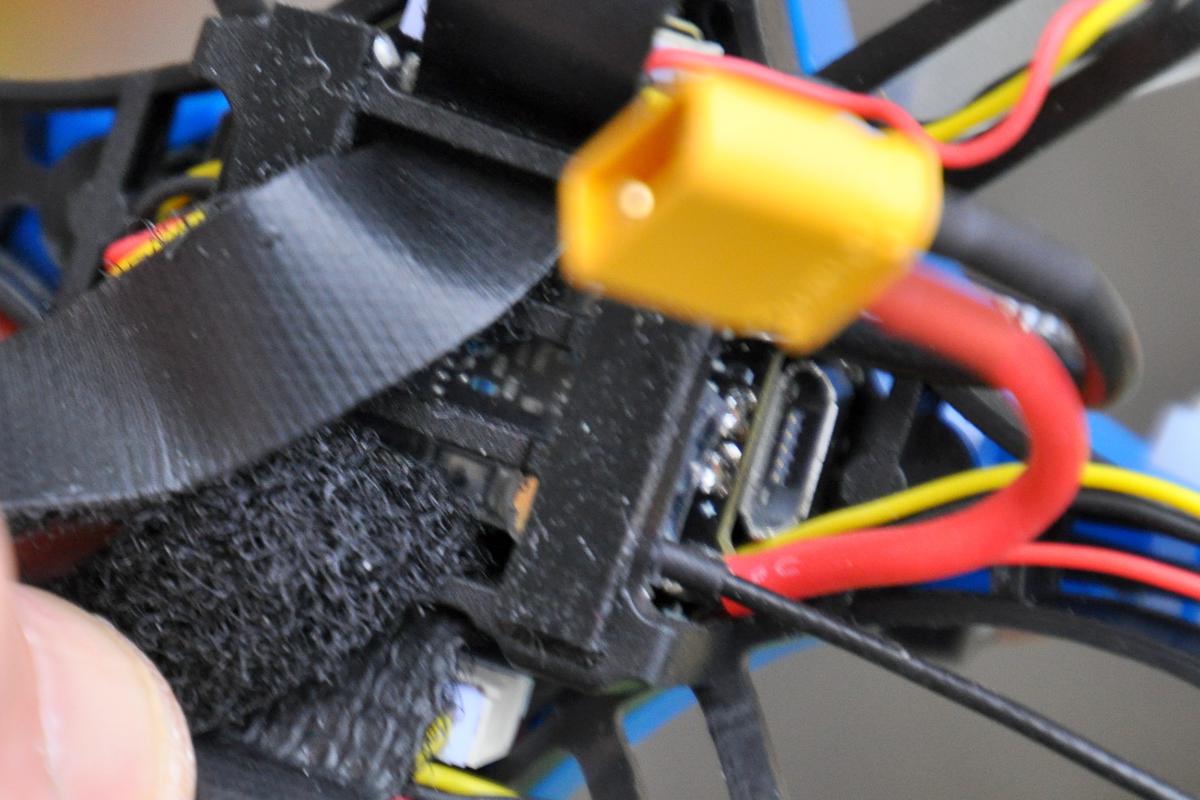

Le contrôleur de vol n’est visible qu’en retirant les vis qui le maintiennent au carénage. Mais il n’y en a que 2, c’est très rapide. Il est flashé avec Betaflight 3.5.0, une version qui n’est pas très récente, donc. Il offre un OSD actif et un connecteur de type microUSB. Lequel est accessible sous l’appareil, assez facilement… si vous disposez d’un câble microUSB à connecteur étroit. Car la prise est entourée de près par les fils d’alimentation et l’antenne radio. Le contrôleur de vol est accompagné par un ESC 4 en 1 de 16A DShot600. Il est capable de prendre en charge des batteries de 2S, 3S et 4S.

Côté radio

Le récepteur radio Crossfire Nano RX est logé entre le contrôleur de vol et la batterie, avec son bouton d’appairage facilement accessible, et sa LED témoin bien visible. Son antenne, de type Crossfire Micro Receiver Antenna, est fixée à l’arrière de la structure par un morceau d’adhésif noir. Il m’a fallu le sécuriser, il se décollait bien trop facilement. J’ai aussi fixé les autres parties de cette antenne sur la structure du Beta85X, ses deux brins qui partent dans des directions opposées sont un peu trop mobiles. J’ai veillé à éviter qu’ils ne se trouvent sectionnés pendant le vol ou à l’atterrissage.

Fin du tour

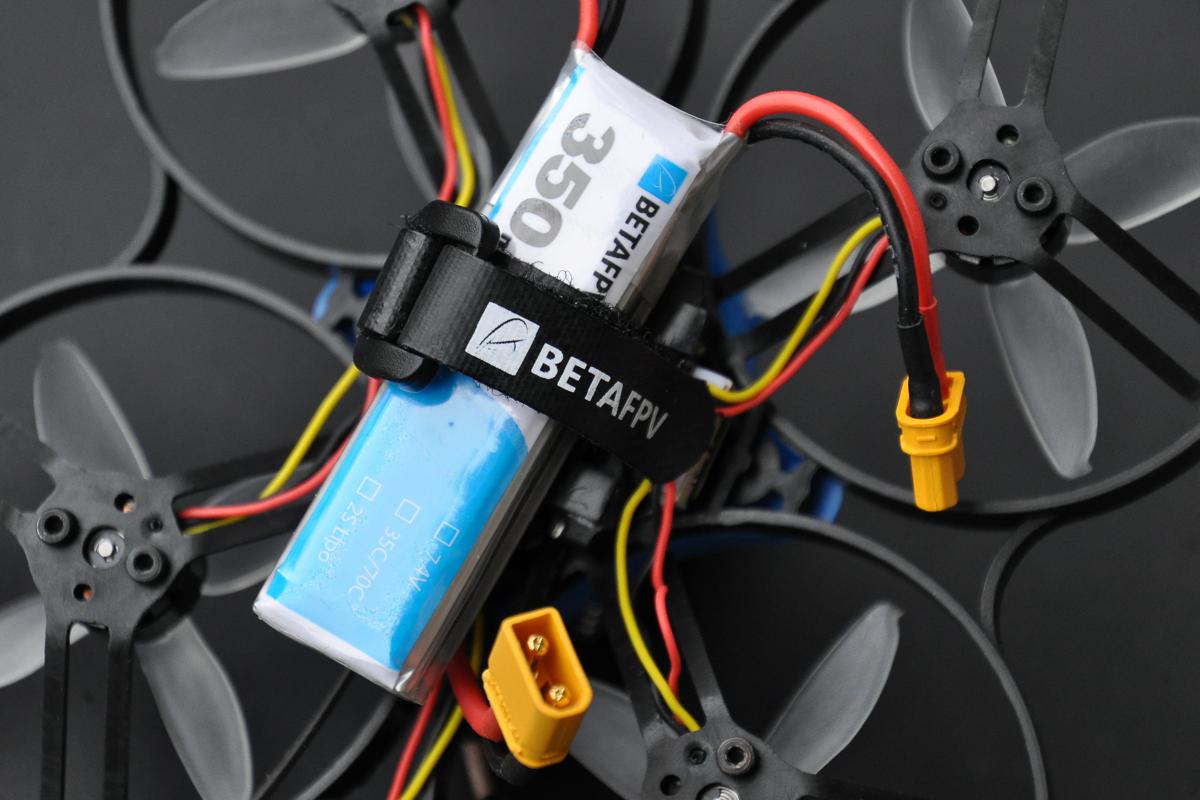

L’alimentation repose sur un connecteur XT30. BetaFPV fournit un Velcro pour fixer une batterie sous l’appareil, avec des grips antidérapants… qui n’ont pas tenu bien longtemps sur mon appareil. Le Beta85X est prévu pour des batteries en longueur. Mais le Velcro peut être agencé pour s’accommoder de batteries plus plates et plus imposantes. A l’arrière de l’appareil, fixée à la structure, se trouve une plaque de 4 LED. Contrairement aux Beta 65X et 75X, donc, le Beta85X est prêt pour des vols à plusieurs en profitant de diodes…

Mise en route

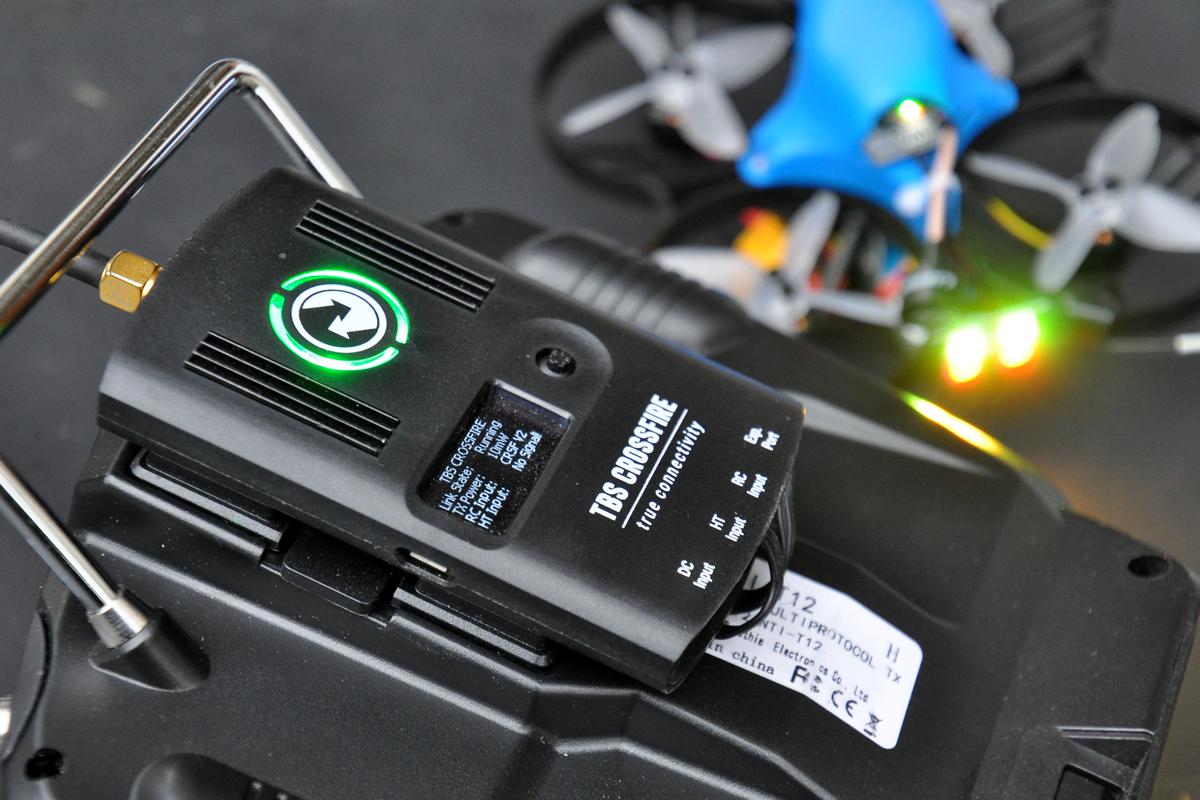

L’appairage du Crossfire Nano RX de TBS est particulièrement simple, puisqu’il suffit de brancher une batterie, puis de lancer la commande Bind depuis l’émetteur. Lequel, pour mes tests, est fixé au dos d’une radiocommande T12S de Jumper (voir le test ici). Passée la rapide mise à jour du récepteur, les deux sont appairés. Il faut ensuite paramétrer le Beta85X dans Betaflight, via un câble USB. Tout, ou presque, a été préparé. Les PID sont en place, SmartAudio pour le contrôle de l’émetteur vidéo, les différents modes y compris le « Flip Over After Crash ». Il ne reste plus qu’à vérifier les détails, comme les lignes qu’on ne veut pas voir apparaître à l’OSD. A noter qu’il est possible de faire beeper les ESC. Faiblement, mais c’est mieux que rien.

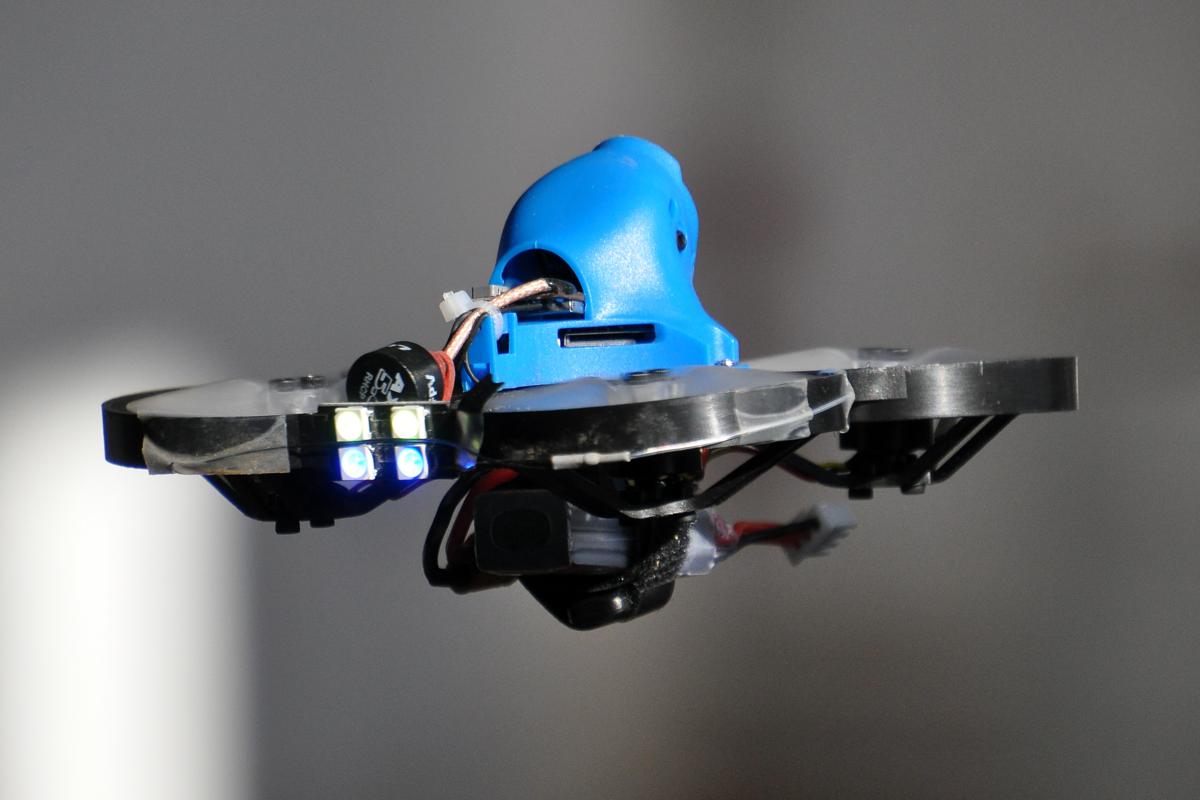

Premier décollage

J’ai débuté mes vols avec une batterie 2S de 300 mAh. En vol à vue, c’est tout à fait suffisant pour prendre l’appareil en main et étudier ses réactions. Malgré sa taille et son poids, il est vif et nerveux. Le passage en immersion confirme ces sensations. On pourrait imaginer qu’il est trop imposant pour voler en intérieur. Mais son comportement avec une batterie 2S est tout simplement parfait ! Que ce soit en modes stabilisés ou en Acro, il est assez précis pour passer des obstacles – les barreaux de chaise se transforment en airgates -, avec suffisamment de pêche pour voler vite avec des prises rapides de hauteur. De quoi éviter les obstacles d’un intérieur assez dense.

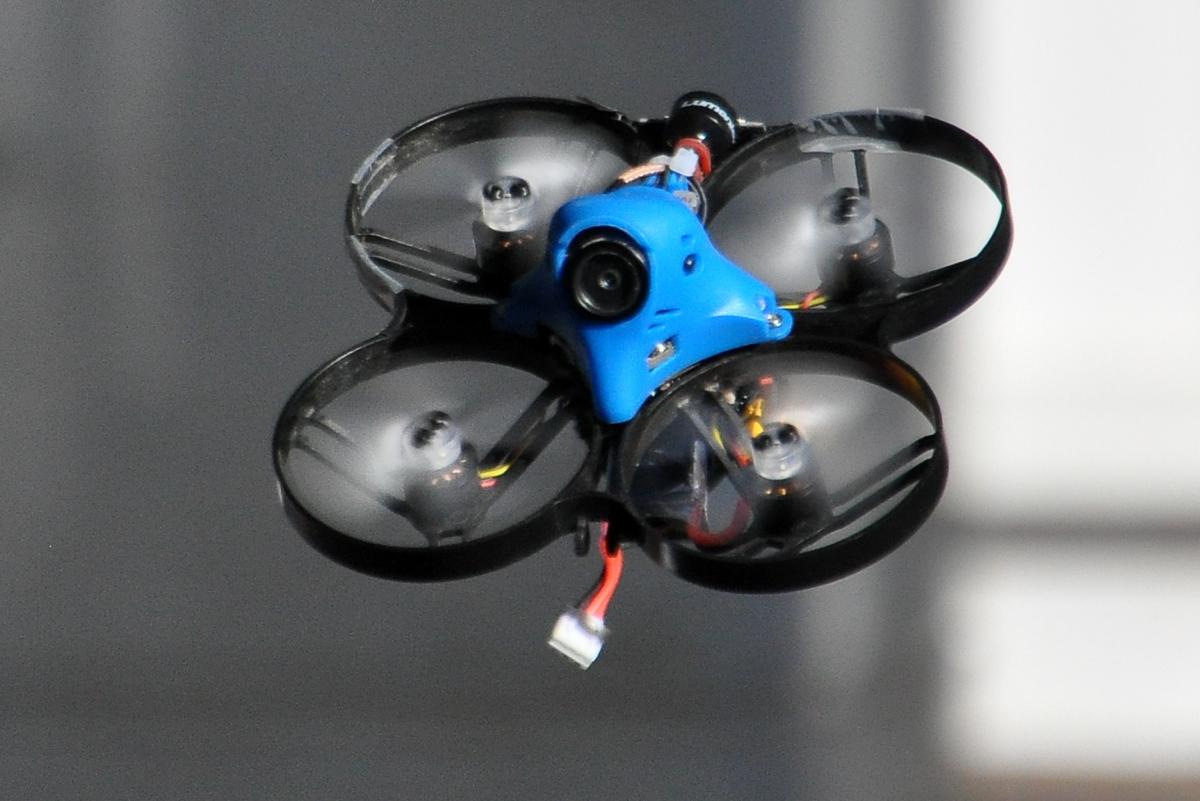

Bon pour les vols en intérieur

On ressent peu d’inertie, et les protections d’hélices jouent correctement leur rôle. Elles permettent de ne pas chuter sur une petite touchette contre un obstacle, et sont suffisamment rigides pour ne pas plier jusqu’à toucher les hélices et les casser. Sauf si bien sûr le choc est un peu trop violent. Les vols en parkings sont également parfaits avec des batteries 2S, qui limitent un peu la vitesse et la nervosité sans pour autant frustrer le pilote par manque de puissance.

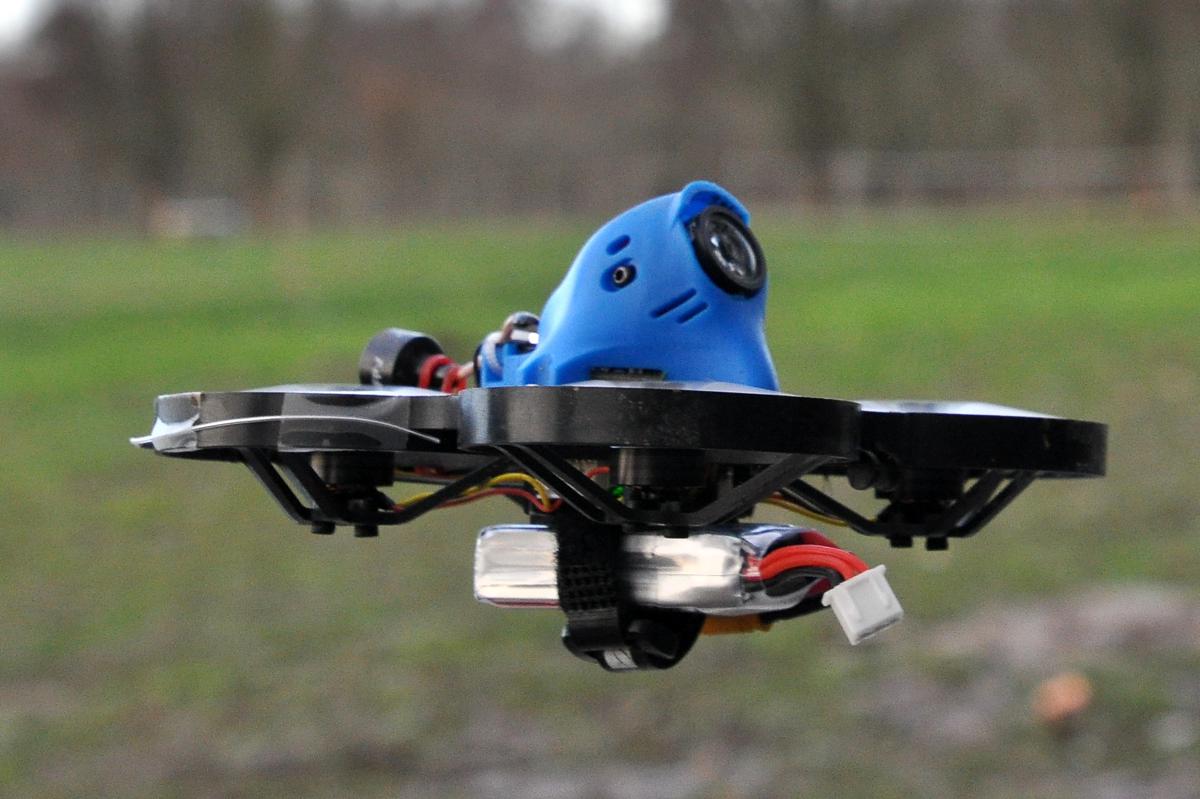

Et en extérieur ?

Pour voler en extérieur, il faut abandonner les batteries 2S au profit de modèles 3S. J’ai fait l’expérience avec des Tattu 3S de 450 mAh. Le gain en puissance est significatif : il faut doser le décollage pour ne pas partir trop vite. Sympa ! Le Beta85X, malgré le surpoids de sa caméra HD, parvient presque à faire oublier qu’il ne s’agit pas d’un vrai racer, mais d’un petit appareil de type Tiny Whoop caréné. Avec de l’inclinaison, il prend de la vitesse rapidement et grimpe bien. La descente presqu’à l’envers, moteurs coupés avec le filet de gaz de l’Airmode est un peu complexe à maintenir droite surtout s’il y a du vent. L’appareil gigote un peu. Pour y remédier, il suffit de pousser un peu les gaz, pas trop, pour conserver le contrôle.

>>>> La suite de cette chronique se trouve ici <<<<

52 COMMENTAIRES

  1. Merci pour ce test, on sent que tu as aimé cette petite bestiole 😉
    séquence nostalgie : mes premier bidouillage LadyBird + Keychain, il y a 6 ans déjà 🙂

  2. Trop tard, de rage j’ai explosé mon masque fpv hier, à cause des hélices du Beta75x qui se barrent sans arrêt (5 fois en 1 minute 20 de vol!). Ce Beta85x semble mieux conçu, avec des hélices vissées, une autonomie supérieure à 1 minute (en vol intérieur tranquille), une plus grande stabilité, etc. Bref, pour l’instant j’ai plus de quoi voler en fpv, mais malgré cela je resterai sceptique sur le matos BetaFPV…

  3. Fred question, tu as testé le plus cher de la gamme, tu en loue les caractéristiques de vol soit ! Penses-tu que le comportement en vol soit le même sur toute la gamme de prix , peut-on espérer une machine toute aussi sainte quel que soit le modèle choisi, car avant tout c’est le vol et son comportement qui doit dicter le choix de telle ou telle plate-forme de quadricoptère.

  4. @ FPV_67 : Je me prononce sur le comportement en vol uniquement pour la version que j’ai testée. Pour le reste, je suis comme tout le monde : je suppose. Qui dit autre équipement dit autres caractéristiques en vol. Je suppose donc qu’avec une caméra moins lourde, les performances sont meilleures (réactivité, autonomie). Mais comme je n’ai pas essayé…

  5. @Fred: Yes prudent, tu as raison , bon s’il faut rajouter du poids on peut toujours 🙁
    Après est-ce que les réglages sont adaptés ou non suivant la version, je pense que tu n’as pas non plu la réponse !

  6. Merci Fred. Et voilà, commande passée chez Studiosport! Il me semble corriger tous les “petits” défauts du 75X + le DVR. J’apprécie cette possibilité de voler en 2S / 3S et 4S, c’est tout simplement génial! Du coup, je pense revendre mon 75X, je ne vois pas l’intérêt de posséder les 2 machines…

  7. Merci pour ce super test que j’attendais beaucoup. Par contre, je ne vois pas de beeper ??? C’est juste rédhibitoire pour une machine à ce prix là non ? surtout si l’on peut aller à plusieurs centaines de mètres !
    Fred, tu peux confirmer ?

  8. Ah,j attendais ton test,et tu m as convaincu, je vais le commander!!maintenant j aimerais aussi le test du mobula7 hd,aller bangood,envoyer le a fred!!!😉😉

  9. @ FPV_67 : Sans méchanceté, que tu commentes tous les post de Fred, c’est déjà un peu lourd, mais là demander à Fred son avis sur des versions qu’il n’a pas testé…

    Si tu tiens tant à t’exprimer, tu peux ouvrir ton propre blog 😉

  10. Tout comme Loïc, j’attends le test du Mobula7 HD et après je me lance, sinon ça peut durer encore longtemps!…

  11. Jolie machine, grand merci pour ce test détaillé Fred.
    En regardant presque toutes les vidéos YT sur ce Beta85HD, je vois un peu de jello et d’oscillations par ci par là. Mais le problème est que même avec une bonne connection la compression de Youtube est telle qu’il est difficile de savoir ce qui est perte due à la compression et ce qui est “flou” liés à des oscillations de la HD sur le Beta85.
    J’ai comparé avec des vidéos du GPRC Cygnet CX3, qui utilise la runcam split2 avec la nouvelle lentille M12, et elles me semblent meilleure, particulièrement celles tournées par grand soleil et forte luminosité.
    C’est pas tellement la comparaison de la Split ou de la Turtle, mais bien plutôt jello ou pas qui me préoccupe ici.
    Toi qui a testé pas mal de ces mini quad cinématic qu’en penses tu ?
    Et de ton expérience avec ce Beta 85 HD, en visionnant les vidéos sur ton pc, y a t’il ou non du jello/oscillation. Pas du tout ?, un peu ?
    Pourrais tu poser sur un serveur public des fichiers vidéos RAW, comme tu le fais parfois, que l’on puisse faire la différence de ce qui est YouTube et ce qui est jello ?
    UART 3 disponible ?
    Sur tes écrans BTF, (image 23), je vois que ton CRSF est en UART1, le TbsSmartAudio en UART6, et rien en UART3.
    J’aimerais l’utiliser pour y connecter un GPS, ce qui me permettrait de logger les coordonnées GPS de tout le vol, et de disposer de suite de la dernière position connue en cas de crash inopportun.
    As tu pu voir si des pads Rx3 et Tx3 son accessibles sur la FC, et si on peut imaginer y souder les Tx/Rx du GPS, sans avoir un Nobel en soudure à l’étain ?
    Merci pour tes réponses, et merci de continuer de nous informer par tes news et tes test.
    keep flying

  12. @LOIC LERNON , @xxrexxmyxx
    Si Fred fait test du Mobula7HD, ce sera d’autant plus intéressant qu’actuellement, 2 YTbeurs, que je trouve perso de qualité, montrent des résultats très différents, et tout à fait perceptibles sur leurs vidéos.
    Pour AlbertKim (https://www.youtube.com/watch?v=tgsg3Iw2mic&list=PLPlPgQFfbIvEryyw_b5thqXhIO-u8nDLS) pas mal de Jello, très visible sur la vidéo.
    Pour AndyRc pas de Jello ou presque (https://www.youtube.com/watch?https://www.youtube.com/watch?v=jGNa10NgyoI&t=152s).
    Hormis qu’ils sont en géguerre (Susceptibilité/ego) sur le sujet, ils utilisent les deux, des versions de présérie, mais qui selon AndyRc sont différentes, la sienne étant selon lui la plus récente, et une petite différence visible sur la vidéo, dans la découpe du canopy expliquerait la suppression du jello.
    Ce qu’il y a de sur c’est qu’entre les préséries et ce qui sera commercialisé réellement, il peut se passer pas mal de changements, et pas forcément que en bien (coûts obligent parfois).
    Du coup l’avis de Fred, s’il à l’occasion de faire ce test, sera super intéressant et déterminant.
    Perso, je ne l’achèterait en tous les cas pas avant d’avoir vu un certain nb de vidéos d’utilisateurs lambda, l’ayant acheté sur un site commercial (en l’ocurrence celui du constructeur) comme Fred l’a fait pour le Béta.
    J’ai un Mobula7 standard, qui vole très très bien à mon goût, mais pour un HD, et selon l’appréciation de Fred sur le jello du 85HD (ma questionci-dessus), actuellement je partirais plutôt sur un Beta85.

  13. @ groove4life : il y a du Jello comme je l’ai dit dans le test, mais peu et moins que sur les concurrents que j’ai testés jusqu’à présent. Le Jello est plus visible en 2S qu’en 3S. Je t’ai mis un extrait de vidéo brute ici.
    Les pads RX3/TX3 sont accessibles, oui, tu peux les voir sur l’une des photos.

  14. @ Philwood : Pas de buzzer, non, mais tu peux faire buzzer les ESC, ça peut suffire si tu as un DVR en backup. Tu peux souder un buzzer un peu plus violent au besoin.

  15. Merci beaucoup Fred
    Je viens de visionner le fichier vidéo brut.
    Exactement comme tu le décris, et c’est plutôt pas mal.
    Vu de chez moi la compression YT, même au flux max disponible, dégrade sérieusement les vidéos, rendant le RAW super utile.

  16. Jello or not Jello …

    En quête d’images sans jello depuis un (mini)CinéWhoop, ou mini 2-3 pouces, j’ai passé beaucoup de temps, ces dernières semaines, à visualiser des vidéos YT faites avec des “Split, Turtle and CO).

    Malgré, ou grâce, à un super écran et une bonne connection, je bute d’abord sur la mauvaise qualité des vidéos YT, due sans doute à leur maxicompression, et ce même au mieux des options disponibles.
    Du coup l’absence de jello visible, ne signifies pas qu’il n’y en a pas, et perso ce n’est qu’avec les fichiers RAW (encore une fois Merci Fred) que je peux me faire une vraie idée de la qualité de ces images.

    A ce jour, je n’ai encore trouvé aucunes vidéos issues de QqchWhoop totalement exemptes de jello.

    Le Beta 85HD figure dans les bons élèves, comme peut-être le Mobula HD (à confirmer sur les modèles de production), mais sans avoir totalement éradiqué le phénomène.

    Dans les 2-3 inch, il semble que les GPRC CYGNET CX2 et CX3 maîtrisent la question.
    Ils utilisent la dernière Split, nouveau boitier et lentille M12, mais c’est probablement la qualité de la frame, du quad, de ses composants, et l’implantation de la caméra qui fait la différence.

    Une vidéo tournée avec le GPRC CYGNET CX3, en pleine lumière, me semble particulièrement réussie ( https://www.youtube.com/watch?v=KxV3hByEmlM ).

    Là aussi, j’attendrais d’avoir pu visionner des fichiers RAW avant d’être plus définitif.
    Et si Fred tu a l’occasion d’en faire le test complet, alors là on en saura bien plus.

    Si d’autres personnes sur ce blog sont intéressées par le sujet et, ou, ont des commentaires et éléments d’informations à partager, je serais très intéressé à les lire…

  17. @ groove4life : Le léger effet jello me gène moins que l’important effet fish-eyes. Sous Final Cut Pro, le Jello se traite sans problème et quasi sans perte d’image due au recadrage de l’algorithme de stabilisation logicielle. Par contre, la correction du fish-eye mange au moins 30% de l’image. Je me suis permis de faire des tests sur l’excellent rush de Fred… 🙂 et il est possible d’obtenir une image lisse de toute vibration et avec un horizon redressé au prix d’un resserrage de la focale.

  18. @ groove4life : Il y a quand même un gros problème de couleurs dans les vidéos de tes liens, je ne suis même pas certain que cela soit rattrapable…. C’est tout pastel et délavé! J’aime moyen!

  19. wouahou intéressant, merci Vincent pour cette info.
    Je n’ai pas d’expérience avec les logiciels de traitement/montage, et c’est bon à prendre.
    Si Fred et toi êtes d’accord, je serais fort intéressé à visualiser le Raw file de Fred, après ton traitement antiJello et FishEye.
    (Si jamais Fred a mon adresse email)

  20. @Vincent,
    Oui tu as raison.
    Sur que c’est pas une Hero7, voire plus gros. Mais mon premier critère était jelloFree sur une toute petite machine, pour justement disposer de RAW agréables, puis partant de là, et au besoin, voire ce qu’il est possible de faire en terme de traitement.
    Sur que si rattraper le jello est facile, alors que le fisheye, l’expo et la saturation le sont beaucoup moins, cela peut changer l’ordre des priorités.

  21. @ groove4life : Après essais, on ne peut pas cumuler la correction du fish-eye et du jello, on perd trop d’image. Je pense qu’il faut traiter le problème du jello en amont, sur la machine. Je regarderai quand je recevrai le mien demain :-). C’est comme le buzzer, c’est direct la première chose que je vais rajouter, je ne comprends pas que BetaFPV ne le propose pas en std.

  22. @vincent-dr221
    Merci pour le résultat de tes essais.
    Cela remettrait il, selon toi, le critère JelloFreeMachine, en priorité, puis traitement et correction software des images ensuite ?
    En tous les cas si tu les diffuses, je serais intéressé à visualiser tes vidéos, sans et avec traitement, lorsque tu auras pu voler avec ton 85X

  23. Bonjour Fred,

    A cause ou grace à toi j’ai délesté mon compte pour acheter une T12 Plus ! Merci à toi.
    J’ai bien entendu le même projet et acheter un B85…Clairement un Must Have.

    Le module crossefire n’est pas fourni avec la T12 Plus. Où l’as tu acheté ?

    Bonne journée et merci pour ces reviews topissimes comme d’hab

  24. @ lodu : En fait, j’ai le Micro et le Light. J’ai une nette préférence pour le Light, qui est un “normal” dépourvu de Bluetooth. Il a l’écran de contrôle et plus de puissances disponibles que le Micro. Il est dispo chez Studiosport (par exemple).

  25. Bonjour Fred,
    Merci. Ça c’est moyen, j’ai acheté tout un tas de 4S 450mAh. J’espere que le correctif sera accessible sans frais! Sinon, je vais l’avoir mauvaise….

  26. @ fred : Il y a un début d’explication ? Pour ma part, j’ai attaqué en 4S/450 comme un sauvageon, il n’a pas bronché. Mais j’aimerais savoir ce qui est susceptible de merder 😉

  27. “I’m Minli from BETAFPV. We have just come back from CNY holiday. For the esc issue, we will make an announcement soon to clarify the problem and explain the cause of the problem. ”

    “I got some short connects between power pads and the receiver (xfire) , it’s too close together. Separated it with some tape and works”

    Voial ce que j’ai pu trouver comme info. Mais il faut attendre la réponse officielle de betafpv. Après le problème ne provient peu être pas du voltage des lipo mais plus d’un pb de conception.

  28. @ groove4life,

    J’ai le mien depuis 10 jours, je l’ai déjà tout démonté pour y ajouter un buzzer et regarder comment il est fichu. Pour le Jello, à mon avis, ça vient du fait que la canopy est épaisse et ultra rigide et que la caméra est montée directement dessus sans aucun amortisseur. Même si le châssis est en plastique, je pense que les vibrations arrivent inévitablement jusqu’à la caméra. Le fichier STL de la canopy est sur le site de BetaFPV, je vais essayer de le me l’imprimer en TPU! A bientôt!

  29. Salut, attention, sur mon beta85 hd crossfire,
    1er point negatif: la moindre touchette un peu violente blackout la camera fpv. si a l’atterissage ce n’est pas trop grave, en vol c’est plus embettant – voir infernal – .
    2em point negatif: la lentille de la camera est tres exposée, au premier crash contre une surface dure, la lentille se raye, ce qui degrade considerable la qualité de l’image ….

  30. Merci de m’avoir fait découvrir cet appareil !
    Je viens de recevoir le mien de chez Studio Sport et le cordon de paramétrage de la caméra était scotché sur l’extérieur de la boîte. Il doit donc y avoir eu un oubli sur certains lots en usine…

  31. Bonjour, le retour vidéo est un fond jaune avec le logo Caddx, par dessus il y a l’OSD de Betaflight. En branchant la “télécommande” de la caméra l’OSD de la camera n’apparaît pas… Ce qui est encore plus étrange c’est que je ne trouve rien sur le net à propos de ce problème. Quelqu’un à une idée ?

  32. Bonjour, merci beaucoup pour ce topic ! Avez vous remarqué que dans la majorité des vidéos prises par ce drone, sur youtube, il y a des lignes horizontales plus claires en haut à droite de l’image, est-ce un défaut ? (j’étais tenté d’investir dans ce drone mais ça me freine carrément !). Quelques liens où cela se voit bien :
    https://www.youtube.com/watch?v=p9C3AsUyPGE
    https://www.youtube.com/watch?v=3P5CoW3knL4
    https://www.youtube.com/watch?v=KtzWCsG3wm4
    https://www.youtube.com/watch?v=IiLO6T0TshU

    Si vous avez des explications, je suis preneur ! 🙂 Merci !

  33. @ Spamaro : je ne suis pas trop sûr de ce que tu veux dire par les lignes. Un peu plus haut dans les commentaires, j’ai mis à dispo un extrait de vidéo brute. Regarde si tu y vois le souci..

  34. Merci @Fred pour ta réponse ! Et encore bravo pour tes posts qui me sont très utiles !
    J’ai téléchargé la vidéo brute et le souci y est aussi flagrant, surtout lorsque l’on ne la regarde pas en plein écran. J’ai fait une capture que j’ai mise ici, j’y ai entouré ce que j’ai appelé les lignes, je devrais plutôt dire des “stries”: https://i.goopics.net/qwbeQ.jpg

    En plein écran, c’est moins flagrant, car on a des stries moins larges, mais je ne vois que ça ! J’ai fait une capture du coin en haut à droite de ta vidéo et y ai volontairement ajusté le contraste pour mettre en évidence ce problème : https://i.goopics.net/nGZEQ.jpg

    C’est la même chose sur toutes les vidéos que j’ai citées et à chaque fois principalement au même endroit…

  35. @ Spamaro : Ok, vu. Effectivement, je n’y avais pas prêté attention, et maintenant je ne vois plus que ça 🙂
    Je me demande si ce n’est pas un manque de condensateur dans la config…

  36. @Fred : Désolé de t’avoir transmis ce qui m’obnubile ! 😉
    Effectivement, ça semble être un problème de config, cette caméra Turtle V2 de Caddx est top habituellement ! J’espère qu’une solution va être trouvée, il me tentait bien ce drone mais avec ce problème, le rapport qualité prix en devient d’autant plus discutable…

  37. @Fred : Désolé de te solliciter à nouveau. Déçu par la qualité vidéo du Beta85x HD, j’ai regardé ce que donnait le Mobula7 HD équipé de la même caméra. Malheureusement, je constate que le problème de stries y est aussi présent, mais pas systématiquement. Du coup, je me demande si le problème ne pourrait pas venir du firmware. Te rappelles tu si tu avais fait une mise à jour du firmware de la Turtle V2 avant ta prise de vue ? Merci

  38. Bonjour-soir
    Je viens de commander le 85X HD
    Je possède une TX Jumper T12 … que je n’ai pas encore utilisée
    Les seuls quads que j’ai fait voler jusqu’à présent sont des MI 4K et Anafi ainsi que le DYS shark mako en version RTF
    Cela veut donc dire que je n’ai jamais mis mes mains dans opentx ( ou jumper tx ) ni dans Betaflight
    Une(des) bonne(s) âme(s) pourrait-elle faire un tuto de mise en route “complet” .. setup du TX et de Betaflight ( autre chose aussi ? ) pour ce quad ?

    Cela pourrait intéresser pas mal d’autres “supers-débutants”

    Question subsidiaire : des batteries 3S de 650mah ( tatu) peuvent-elles convenir ? .. beaucoup trop lourd ?

  39. @ Spamaro : J’ai installé une version que m’a passé directement Caddx sur le Beta85X HD. Avec un peu de chance je pourrai voler demain et vérifier si la mise à jour corrige le souci, auquel cas je la mettrai à dispo.

  40. Salut,
    reçu le mien hier en direct de chez BetaFPV.
    Tout était dans la boite.
    Pour le moment, 2 petits vols en 2S (pas reçu la 3S) et ras côté jello/vibration en intérieur ou extérieur sans vent, rien à dire, c’est propre. La qualité de la vidéo enregistrée est plutôt bonne je trouve, reste au pilote à être plus cool pour faire de meilleures images. Je vais pousser un peu plus les tests dans les jours à venir mais très satisfait, c’est vrai qu’il est d’une stabilité déconcertante par rapport au brushed que j’ai pu tester…

  41. Bonjour ,

    Cela fait plus d’un ans que je viens ici tout les jours et il est temps pour moi de me lancer.
    J’ai eu un petit drone (chreesonx cx 30 ) très sympa pour une première approche mais rien de sérieux.

    J’aimerais savoir si je pouvais débuter le FPV avec ce Beta85X HD. Je parts de zéro
    je dois acheter le quad , l’émetteur les batteries et les lunettes/masque .

    Si quelqu’un pourrait m’aider sur le choix de tout cela je serais très content car il y a énormément de choix et je n’aimerais pas me tromper.

    Merci d’avance pour votre aide

    Bon vol à tous

  42. Bonjour,

    Je te conseille plutôt de commencer avec un moins nerveux, plus petit et moins fragile qui nécessite le même équipement.
