L’Anafi, que vous avez pu découvrir ici, est une caméra volante que Parrot destine au grand public. Le Bebop avait innové avec sa stabilisation numérique, mais la partie image n’a pas progressé alors que la concurrence passait à des définitions de type 4K. Avec l’Anafi, le constructeur a revu sa copie pour, enfin, proposer de la 4K, versions Cine (4096 x 2160 pixels) et UHD (3840 x 2160). Pour faire le point sur les nouveautés, lors de la présentation de l’Anafi, j’ai posé quelques questions au responsable des images chez Parrot, Eric Simon. C’est à lire un peu plus bas…

Une vidéo

Ce sont quelques séquences filmées avec la version en développement de FreeFlight6 – elle reste en bêta jusqu’à la sortie de l’Anafi, le 2 juillet 2018, et toutes ses fonctions ne sont pas encore disponibles, y compris les outils destinés aux images. C’est la raison pour laquelle je ne propose pas certains modes, comme le P-Log. Plutôt que la vidéo publiée sur YouTube (qui rechigne à afficher de la 4K), préférez télécharger la version originale en 4K UHD (ici) et les séquences brutes qui ont servi à la réaliser (ici et les séquences brutes pour les évaluer vous-même (sans le traitement de YouTube). Il y a aussi quelques photos en Jpeg Rect., Jpeg Wide et PNG, ici.

Eric Simon, responsable de l’équipe Imaging chez Parrot

Helicomicro : De quoi vous occupez-vous chez Parrot ?

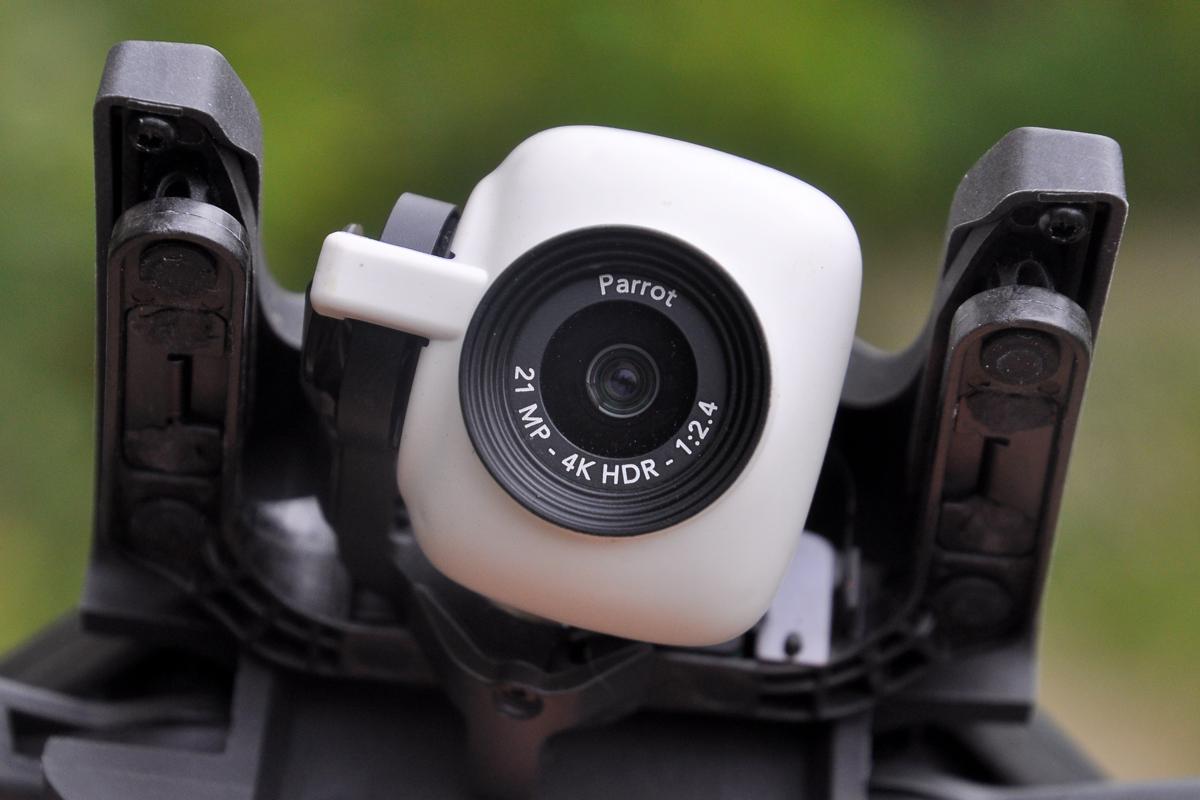

Eric Simon: Je suis en charge de l’équipe qui développe la partie Imaging de l’Anafi, c’est-à-dire la caméra, la stabilisation numérique et la nacelle mécanique.

HM : La volonté de Parrot est de séduire le grand public ?
ES : On a en fait une double approche, qui consiste à séduire le grand public, mais aussi les amateurs éclairés, déjà versés dans le monde du drone.

HM : La stabilisation mécanique, c’est une nouveauté pour Parrot, nous étions habitués un traitement exclusivement numérique…
ES: L’originalité, c’est que nous n’avons pas abandonné la stabilisation numérique, et nous lui avons ajouté une stabilisation mécanique. Je dirais que 90 % de l’intelligence de la partie Imaging s’est jouée dans l’architecture, celle du capteur, de l’optique et de la stabilisation. Le choix d’une stabilisation hybride, sur 2 axes mécaniques, avec un capteur f/2.4 21 mégapixels, est pensé pour un appareil de la taille de l’Anafi, avec ses contraintes de poids, de prix. Nous sommes convaincus d’avoir fait les bons choix en termes d’ingénierie.

HM : Donc il y a deux sortes de stabilisation de l’image.
ES : Absolument. On a une équipe de numériciens qui ont développé de beaux algorithmes. On lit le capteur, et on reconstruit l’image pour la stabiliser, pour corriger la distorsion. La nacelle mécanique est en deux axes, ce qui nous permet de l’orienter jusqu’à 90° vers le haut. Dans le grand public, c’est une particularité inédite ! On verra arriver de nouveaux usages avec cette fonction d’orientation verticale à 180° !

HM : La gamme Bebop a déçu en qualité d’image…
ES : Sur la qualité d’image, nous n’avons pas d’alternative, il faut assurer ! On a réalisé un gros travail sur la captation de la lumière. Ce que nous avons voulu, c’est récupérer un maximum de lumière avec le design de notre caméra. On a la lumière, on a les pixels, on peut tout faire, y compris des fonctions comme le zoom numérique sans perte.

HM : L’Anafi est capable de produire des images en HDR. Comment ça fonctionne ?
ES : Le HDR est basé sur deux expositions.

HM : Deux seulement ? On est habitués à des séries de trois photos avec des EV différents !
ES : Alors ça, c’est pour la photo. Dans un premier temps, l’Anafi ne proposera pas un mode photo HDR automatisé.

HM : Ce sera pour plus tard ?
ES : Nous n’avons pas encore arrêté de décisions au sujet du HDR photo pour l’Anafi. Rien ne vous empêche, avec le réglage Pro, de réaliser trois clichés avec des EV différents et de les rassembler avec un logiciel spécialisé. Mais le HDR dont je parlais, c’est en vidéo !

HM : Ce n’est pas la même technologie ?
ES : Non, le HDR vidéo est possible parce que le capteur que nous utilisons est équipé d’un mode HDR. Les images sont captées en double exposition sur un matriçage de pixels. Pour faire simple, en mode HDR, la moitié des pixels a un temps d’exposition, l’autre moitié un autre temps. Le capteur mélange les deux. C’est un peu comme l’œil humain avec les cellules cônes et bâtonnets.

HM : Elle peut être utilisée aussi pour la photo ?
ES : Bien sûr ! Mais le mode HDR nécessite beaucoup de travail d’optimisation pour produire des images satisfaisantes en termes de couleurs.

HM : Les photos peuvent être prises en RAW. Ne peut-on pas en tirer des clichés HDR ?

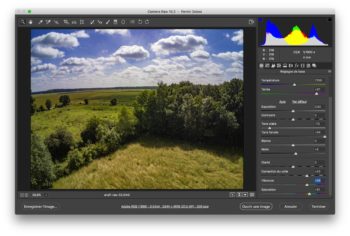

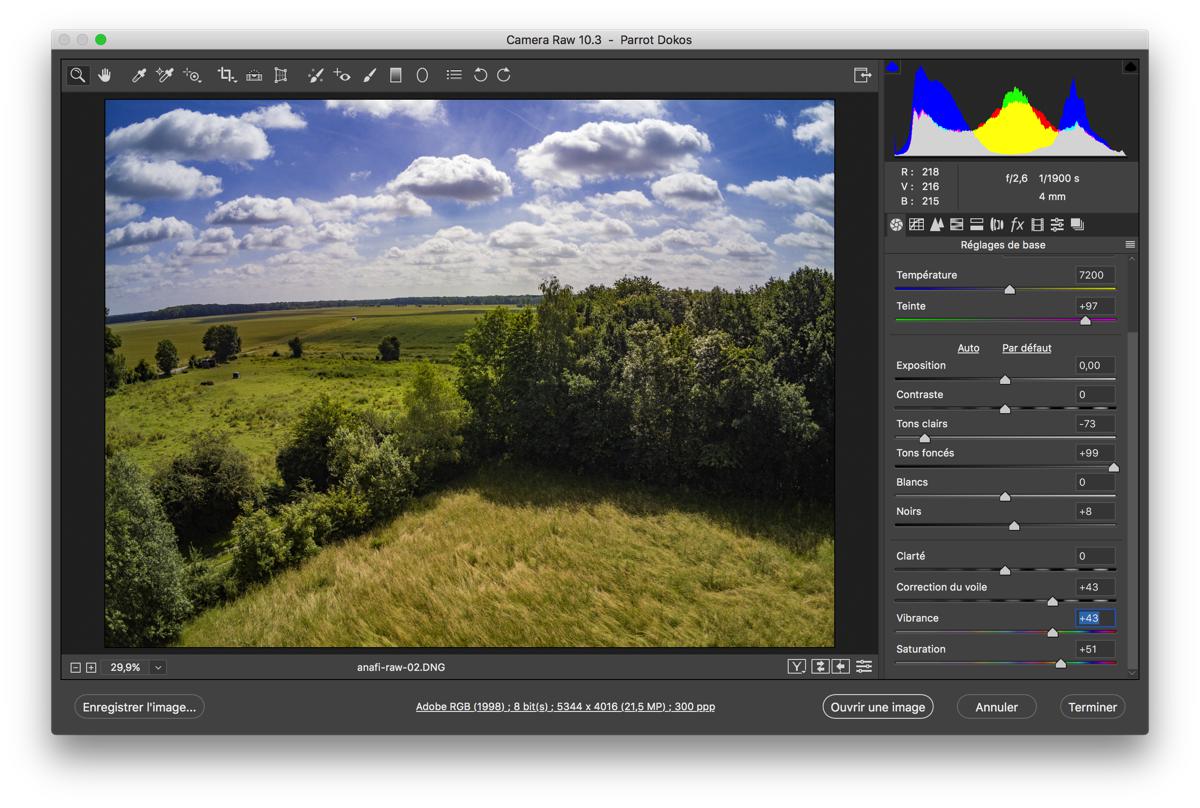

ES : Si, c’est possible. En mode photo, on peut shooter en RAW en profitant de l’intégralité du capteur, en 21 mégapixels, en Jpeg compressé ou en RAW. Vous pouvez appliquer les traitements que vous voulez à ces images. Il y a aussi un mode rectilinéaire, en Jpeg, qui rétablit la distorsion.

HM : Pour que la Terre soit plate ?
ES : Absolument, c’est ça. Ce qu’il faut retenir, c’est que nous avons plus de champ que la concurrence. On obtient 110° de champ diagonal, ce qui permet d’obtenir en photo des images de 83° horizontal en wide, et de 75° horizontal en rectilinéaire. En vidéo, on est à 69° horizontal.

HM : Le Bebop permettrait de faire des pirouettes automatisées. Pas l’Anafi. C’est à cause de la nacelle ?
ES : C’est vrai, il n’y a pas de fonctions automatisées de ce type. Ce n’est pas lié à la nacelle, il suffirait de la bloquer pendant la manœuvre. C’est plutôt que ce type de fonction n’est pas très pertinent pour une caméra volante.

HM : Le traitement de l’image est gourmand en temps processeur, non ?
ES : Oui, c’est la raison pour laquelle on a adopté un processeur puissant qui récupère les images en provenance du capteur, les recalcule entièrement en temps réel pour ajouter la stabilisation numérique, le zoom avec ou sans pertes, les effets additionnels.

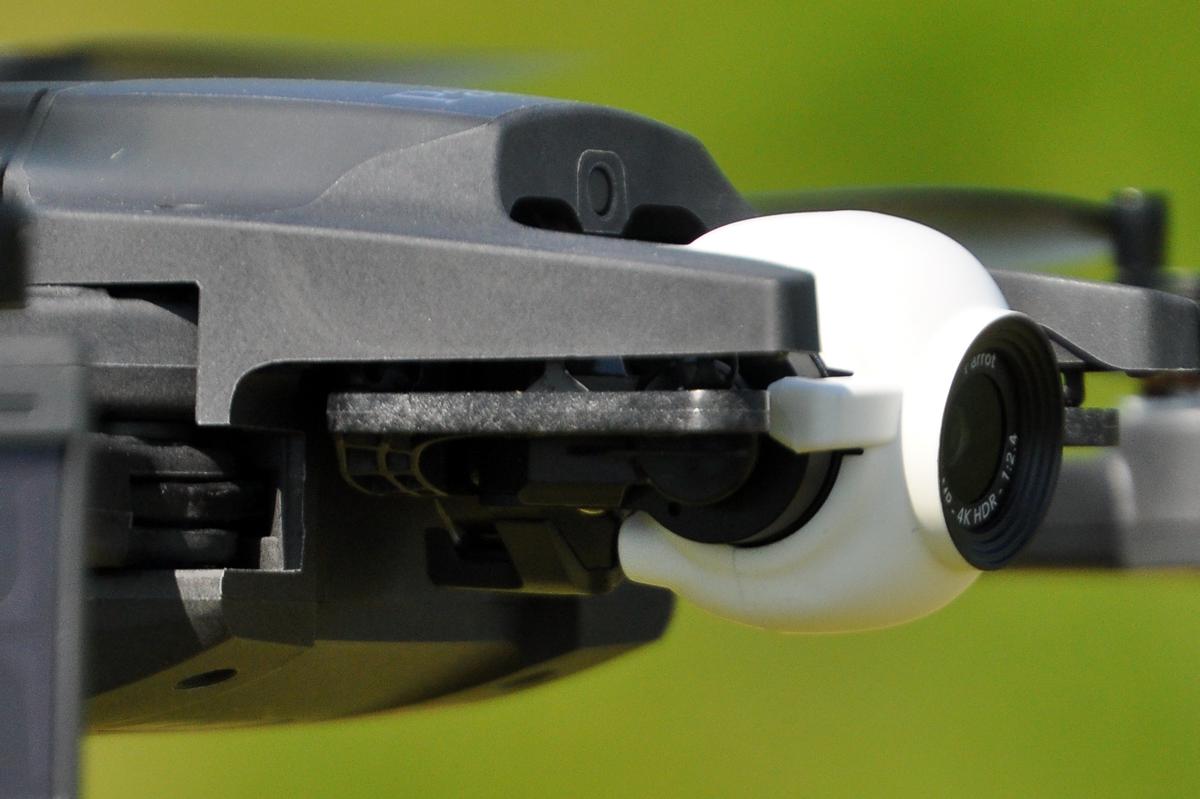

HM : La nacelle a l’air fragile…
ES : On a réalisé de nombreux crash-tests, et j’ai accompagné les équipes marketing sur des tournages où les Anafi n’ont pas été épargnés par leurs pilotes. Je n’ai encore jamais vu de dégradation de la partie mobile de la nacelle suite à des chocs, et pourtant on pratique des torture-tests. On a noté de cette manière des points à renforcer pendant le développement, et on a fait le nécessaire.

HM : Si on bloque la nacelle allumée, risque-t-elle de chauffer et de lâcher ?
ES : C’est un cas qui a été étudié. L’allumage intempestif dans un sac, bras repliés, par exemple. On a sécurisé le système pour éviter la montée en température des moteurs. Nous n’avons évidemment pas pu tester tous les incidents qui pourront survenir, mais la nacelle a connu son lot de tests sévères.

HM : A quoi sert le mode P-Log ?
ES : La plupart des fonctions liées aux images sont destinées à un usage pour le grand public, mais comme je vous le disais, on tient tout de même à séduire les amateurs éclairés. Le premier point important, ce sont les réglages manuels comme l’ISO, la balance des blancs, l’exposition. On a aussi ajouté un mode Log qui permet de gagner toute la dynamique du capteur.

HM : Comment ça fonctionne ?
ES : Initialement, le capteur fonctionne en 10 bits, or l’encodage vidéo H.264 est en 8 bits. Les images P-Log, quand on les regarde, ont l’air un peu plates, avec peu de couleurs. Mais c’est une image destinée à être post-traitée, optimisée pour que la perte qui se crée entre le 10 bits et le 8 bits puisse être rattrapée. Le principe consiste à booster la courbe de réponse avec un log, pour “logarithmique”, qui permet de limiter le bruit numérique.

HM : Une dernière question. L’Anafi supporte-t-il le froid sans produire d’images floues ? C’est pénible de voler en hiver avec les Bebop et la Disco…
ES : Oui, on a particulièrement veillé à ce que ce souci soit absent de l’Anafi.
