Emax F4 Magnum AIO, le test

8
5906

Le gros du boulot ?

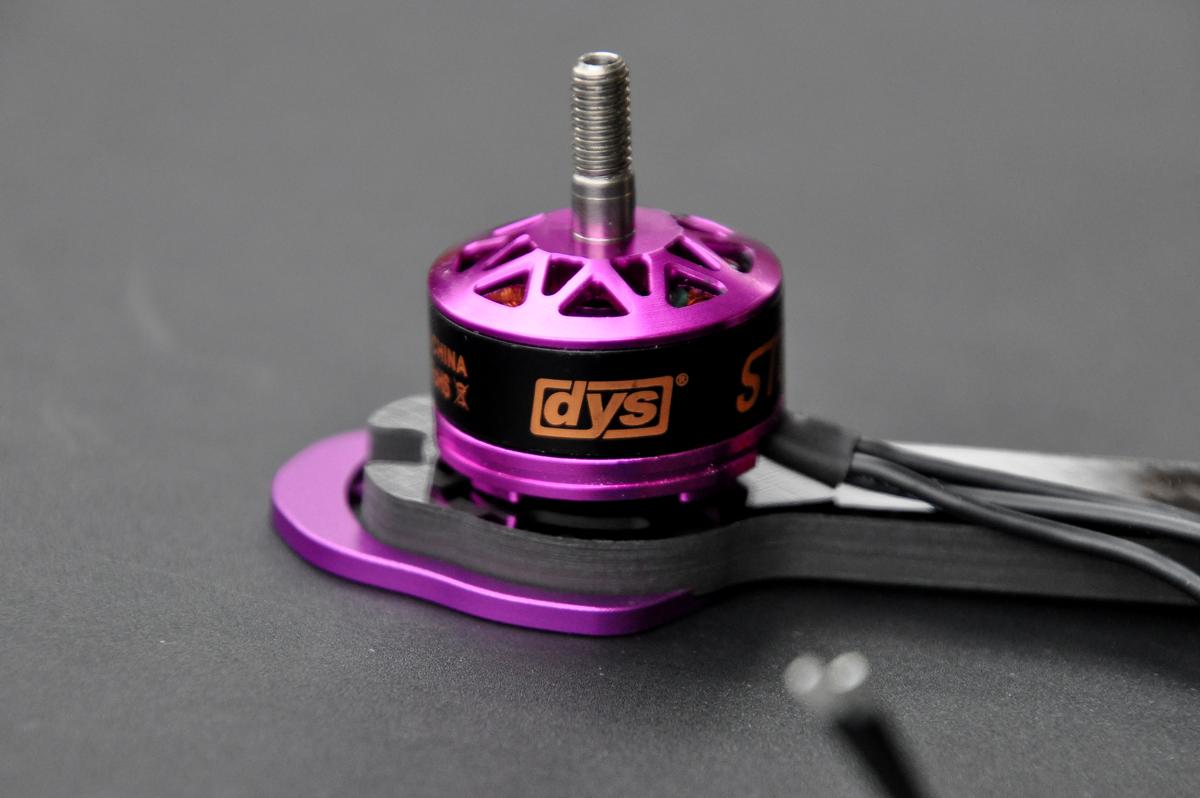

Il consiste souder le fil d’alimentation avec sa prise XT60, en veillant à ce que les soudures tiennent bien. Il faut ensuite fixer les moteurs, raccourcir les fils d’alimentation et les souder sur les pad des ESC. Peu importe l’ordre des fils, on peut y aller au pifomètre, tout se règle ensuite de manière logicielle. Les soudures des ESC ont sans doute été les parties les plus difficiles pour moi. Mais avec un peu de patience, de persévérance, on en vient à bout. Si vous êtes à l’aise avec les soudures, c’est une histoire de quelques minutes à peine. Ensuite il faut brancher la caméra vers l’émetteur vidéo. 3 petits points de soudure de plus.

Fin de l’assemblage

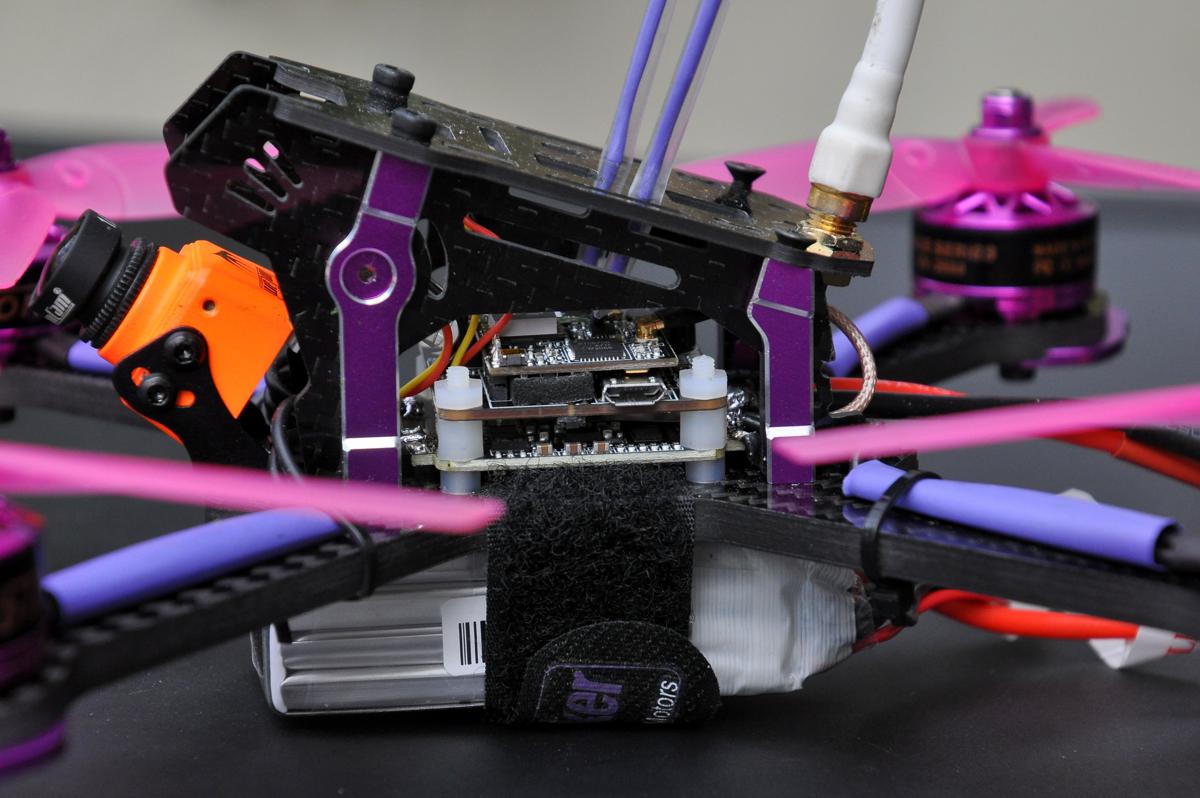

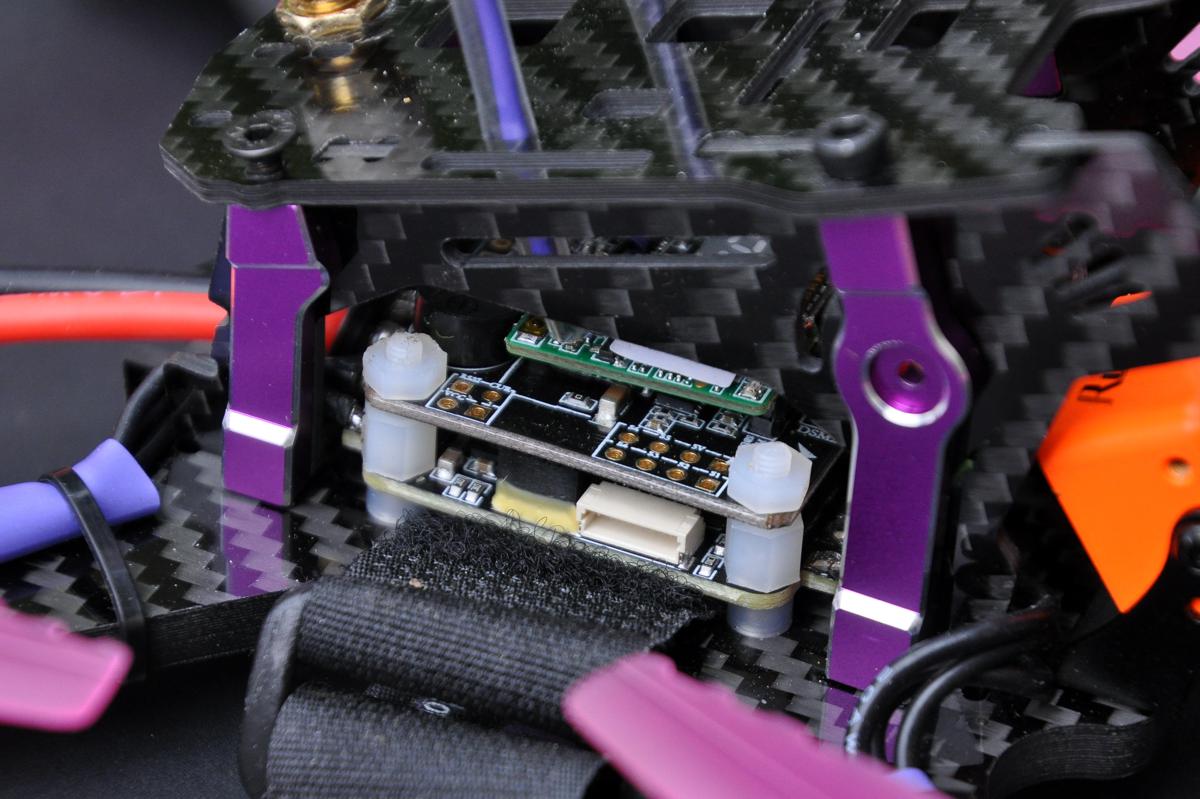

Emax fournit 2 antennes, toutes les deux au format IPX. L’une est complète en dipôle, non polarisée. L’autre se termine par un connecteur SMA. A vous de vous débrouiller placer l’antenne de manière optimale sur votre frame, pour qu’elle soit dégagée de l’électronique, hors de portée des hélices et aussi protégée que possible en cas de crash. L’unique bouton de l’émetteur vidéo permet de choisir la fréquence (une pression), la plage de fréquences (une pression longue de 2 secondes), et 25 ou 200 mW (pression longue de 10 secondes).

Mauve patchouli style

J’ai choisi des hélices de couleur mauve que j’avais sous la main, les tripales Ideal Prop The Flying Fish 5041. Plus pour correspondre à la couleur des moteurs et de la frame que pour profiter de leurs supposées propriétés aérodynamiques. Pas fan du mauve ? Il y a un large choix de frames et de moteurs sur le marché, avec ou sans couleurs… Les écrous de fixation des hélices sont fournis (en double) avec les moteurs. Evidemment, pas question de les mettre en place avant d’avoir terminé les réglages. Combien pèse le tout ? 359 grammes sans la batterie. C’est très correct pour une frame de 5 mm et d’entrée de gamme.

Betaflight

La première étape consiste à appairer le récepteur radio 2,4 GHz et une radiocommande FrSky ou compatible. Il faut veiller à ce que le bouton de bind sur le XM+ soit accessible, ou effectuer la manœuvre avant de fermer la frame. Ne pas oublier de vérifier que le Failsafe est opérationnel. Ensuite, il faut lancer Betaflight Configurator sous Chrome pour accéder aux réglages. Tout est déjà prêt ! Les PID sont ceux d’origine : on ne les touche pas pour le moment.

Sens des moteurs

Passez dans l’onglet Motors pour vérifier que les moteurs tournent correctement et dans le bon sens. Fiez-vous au schéma proposé dans l’onglet Configuration. Comment savoir sans quel sens tournent les moteurs sans avoir installé les hélices ? Avec le doigt, ce n’est pas toujours évident. Une astuce simple consiste à déchirer un petit bout de mouchoir type Kleenex et à le transpercer avec l’axe moteur. Quand vous lancez un moteur, le mouchoir tourne doucement, ce qui permet de vérifier le sens de rotation. Si les moteurs tournent dans le bon sens, vous avez gagné le gros lot. Sinon il faut installer BLheli-Configurator sous Chrome. Il permet de modifier très simplement le sens de rotation pour chaque moteur ! Pas de besoin de dessouder et ressouder, tout est géré de manière logicielle.

Betaflight, suite

Retour dans Betaflight et passage dans l’onglet Receiver pour vérifier les valeurs des joysticks et les régler correctement. Puis dans l’onglet Modes pour choisir la méthode d’armement, les modes Angle, Horizon, Acro et l’Airmode et éventuellement l’Anti Gravity. Plus le beeper, puisqu’il y en a un sur le contrôleur de vol ! Autant passer aussi dans l’onglet OSD pour choisir ce qui va apparaitre en incrustation à l’écran. Le bon point ? On dispose à la fois de la tension de la batterie et du RSSI.

Premier vol !

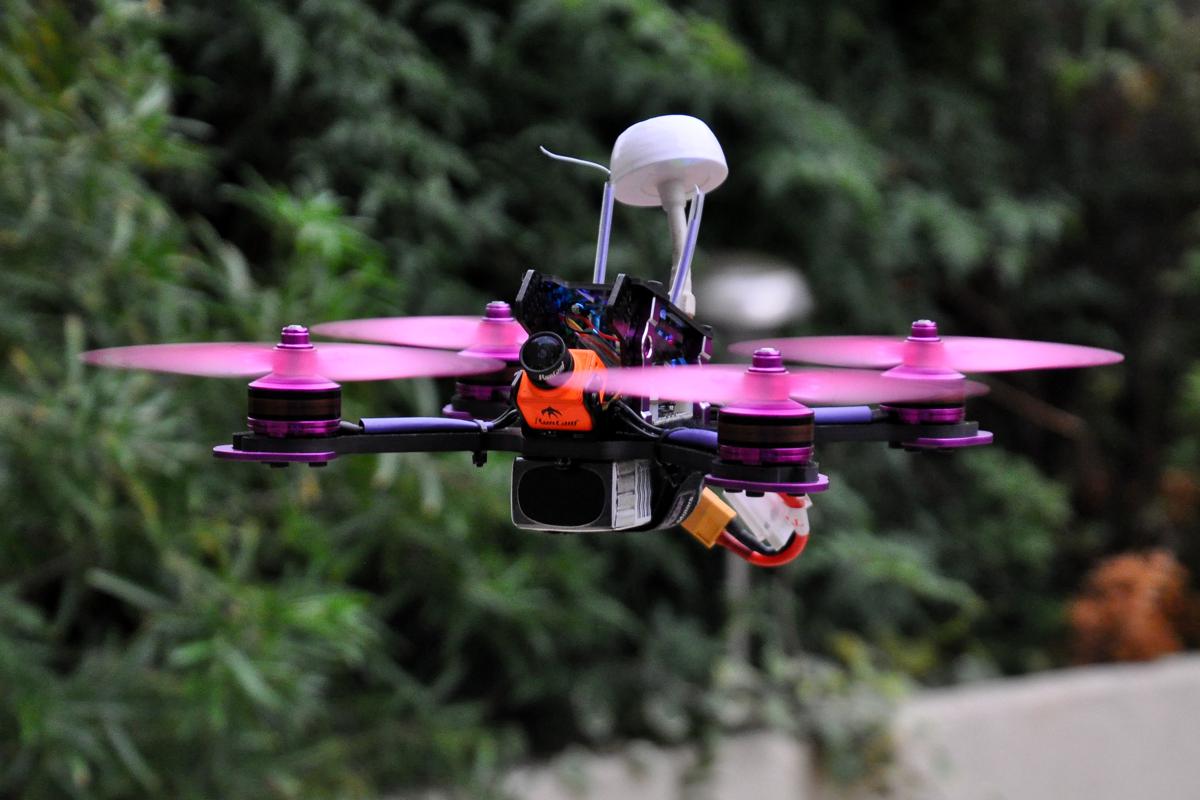

J’ai choisi d’utiliser une batterie Lipo 4S 1050 mAh 75C pour ce premier vol. L’OSD est opérationnel et actif. Ce qui signifie qu’avec une combinaison des joysticks (gaz au neutre et l’autre joystick vers le haut-gauche en mode 1), on accède à une bonne partie des réglages de Betaflight, sans besoin d’un ordinateur de bureau ou d’une tablette. Pratique ! Les réglages de PID « stock », c’est-à-dire ceux fournis de base, sont parfaitement opérationnels. L’appareil se pilote facilement, sans mauvaise surprise dans ses réactions. La dotation moteurs et hélices permet de bien s’amuser, avec suffisamment de puissance pour se lancer dans des figures simples de voltige. L’autonomie avec la 4S 1050 mAh est d’un peu plus de 3 minutes en la poussant bien. Elle passe à 4 minutes avec une 1300 mAh.

>> La suite de cette chronique se trouve ici <<<<
