LED sous Cleanflight, sous le feu des projecteurs

20
17528

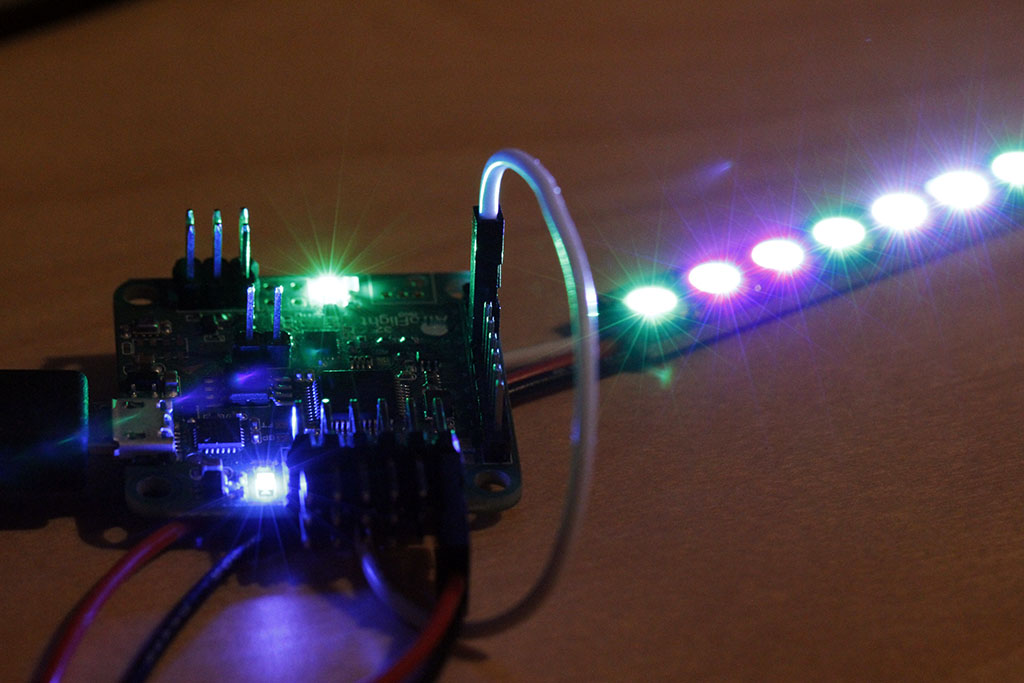

LED CleanflightDans ce tutoriel, nous allons nous intéresser aux LED programmables avec Cleanflight ou Betaflight sur une Naze32 (et dérivées fonctionnant sous CF/BTFL) ou une CC3D passée sous CF/BTFL (voir ici pour le tuto). Les LED sont l’accessoire par excellence qui ne sert à rien en soi (pour faire voler votre multi tout du moins) mais qui fait toujours son petit effet ! Cleanflight et par héritage Betaflight, permettent de contrôler une ou plusieurs barres de LED programmables à travers une interface dédiée dans le configurateur sous Chrome. Une fois cette option activée, vous pourrez choisir sur quels critères vos LED s’illumineront : modes de vols, indications de direction, alarmes, armement, failsafe, etc…

LED programmables, oui mais lesquelles ?

Pour pouvoir être contrôlées par Cleanflight ou Betaflight, il vous faudra des LED de type WS2812 (ou WS2811). Vous pourrez ainsi gérer jusqu’à 32 LED différentes, celles-ci étant en général regroupées en “barres de x LED” de différentes tailles et pouvant prendre des formes variées. Gardez cependant bien à l’esprit que la consommation d’une LED n’est pas neutre, et votre BEC doit être dimensionné pour pouvoir le supporter. Si celui-ci n’est pas assez puissant pour alimenter à la fois votre carte, votre récepteur (à minima) ET vos LED, vous risquez d’avoir une mauvaise surprise en vol ! Une LED peut consommer jusqu’à 60ma (et en moyenne entre 30 et 50ma) suivant la couleur affichée (la consommation varie en fonction de la couleur, le blanc étant le plus consommateur). Si on fait un petit calcul pour deux barres de 8 LED connectées entre elles, on dépasse largement les 500ma rien que pour alimenter nos LED (40×8 = 320ma x 2 = 640ma !). Un bon BEC externe sortant au moins 1A est conseillé.

[ATTENTION] Un BEC type “Pololu Step Down 5V” (au demeurant très bien) de 500ma est, par exemple, déconseillé si vous envisagez d’alimenter des LED en plus de votre Naze32 et récepteur radio !

Pour les exemples de ce tutoriel, nous utiliserons deux barres de 8 LED “5050”, qui viennent de la boutique en ligne Intermodel.fr (voir ici). Vous pourrez trouver des LED de toutes tailles un peu partout, en France comme à l’étranger, dans les magasins de modélisme ou d’électronique.

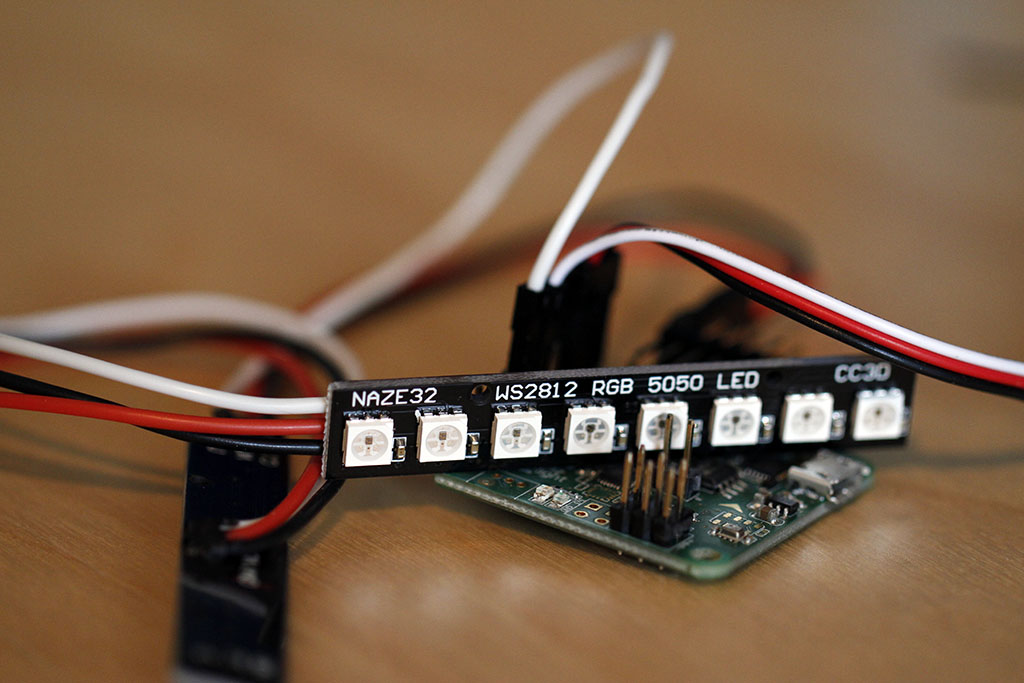

LED - 5050 - NazeRev6
LED “5050”

Souder vos LED…

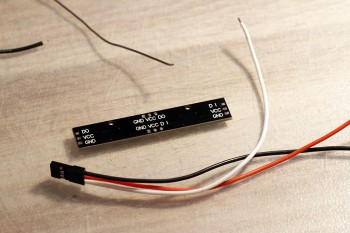

LED - DI DOAvant de pouvoir utiliser vos LED, en général, il faudra passer par la case « soudure ». En effet, celles-ci arrivent non soudées, et il n’est pas rare qu’elles arrivent même sans câble du tout ! Pensez à en prendre au moment de la commande. Il vous faudra du câble type « servo » avec trois fils : Ground, VCC et Signal.

Sur votre barre de LED, vous devez avoir des inscriptions du type : VCC, GND, DI (ou D-IN), DO (ou D-OUT) à plusieurs endroits. DI et DO sont des abréviations pour DATA-INPUT et DATA-OUTPUT, car attention (!), vos LED ont un sens de connexion :

  • DI / D-IN = “Data Input” : c’est l’entrée. On y branchera donc le câble qui vient de votre Naze32.
  • DO / D-OUT = “Data Output” : c’est la sortie. On y soudera le câble qui ira sur votre 2ème barre de LED (en série), le DO de la première barre de LED allant dans le DI de la seconde, et ainsi de suite si vous en avez 3, 4 ou plus !

[ATTENTION] Les LED sont sensibles à la chaleur, ne laissez pas votre fer à souder trop longtemps sur les points de soudures, sinon vous risquez de griller la LED qui se trouve en dessous !

C’est donc parti pour une séance de soudure, avec pour mémoire :

  • Fil noir sur GND (c’est la masse)
  • Fil rouge sur le VCC (arrivée 5V)
  • Fil blanc sur DI (c’est par là que passeront les instructions venant de la Naze)

Je vous conseille également de protéger vos LED avec de la gaine thermo par exemple. Vos LED vont être exposées, notamment lors de crash (surtout en hiver où l’humidité est bien présente sur nos terrains de jeux) il ne faudrait pas que vos LED ou bien leur connectique provoquent un court-circuit ! Personnellement, je mets du “Plasti dip” sur les connecteurs, puis je protège le tout avec de la gaine thermo transparente.

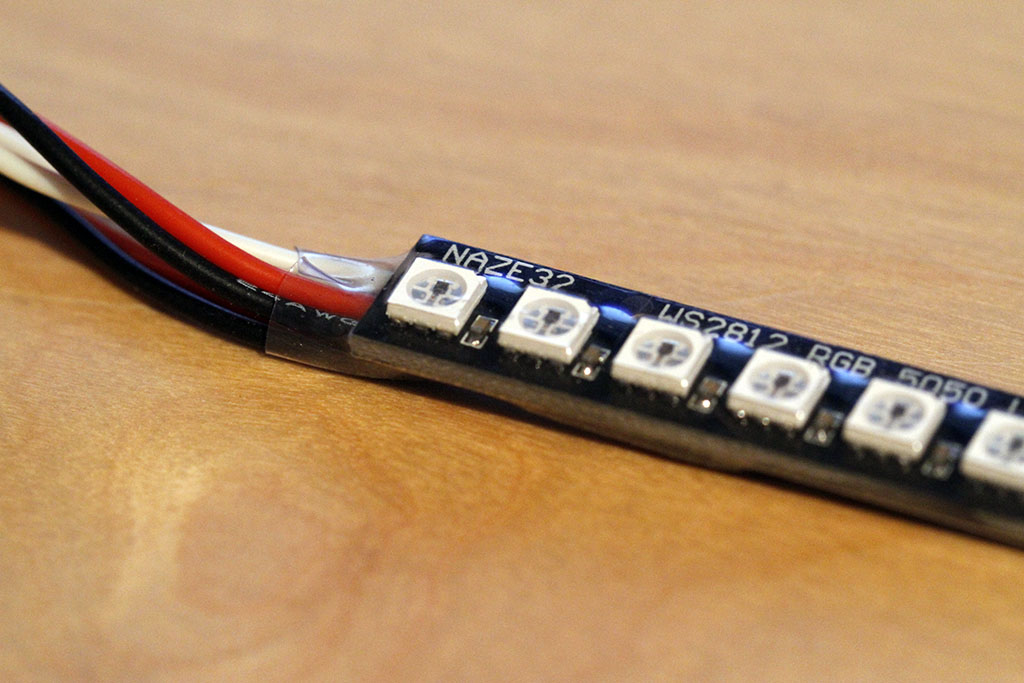

LED - Gaine Thermo
LED “finalisée”

>> La suite en page 2 <<
