BetaFPV propose une gamme de produits ExpressLRS

1
567

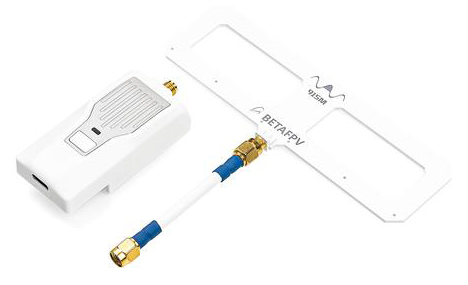

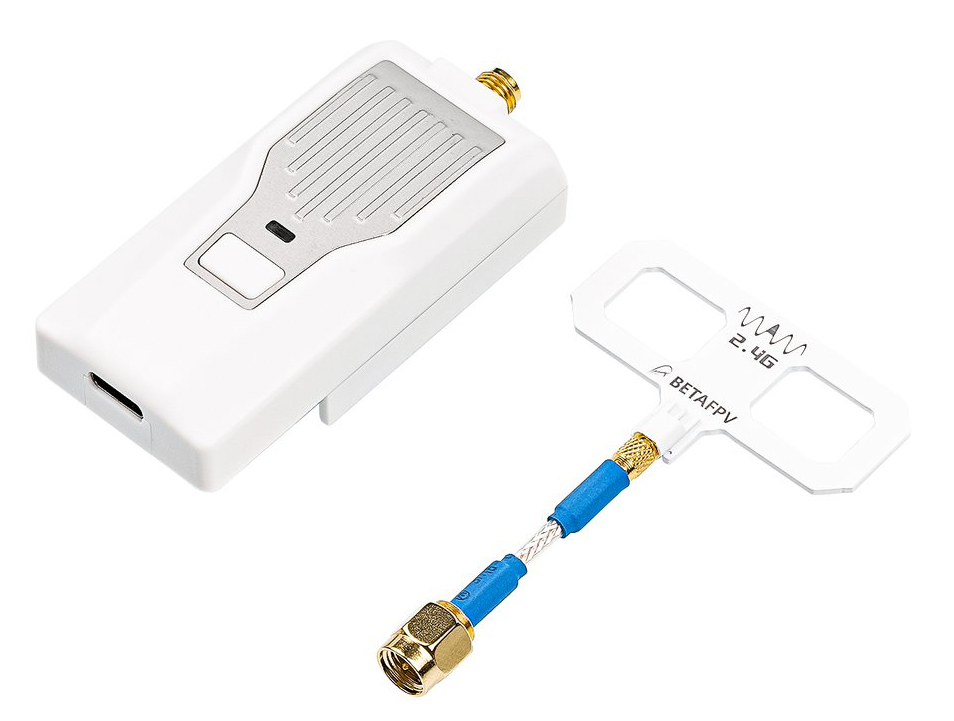

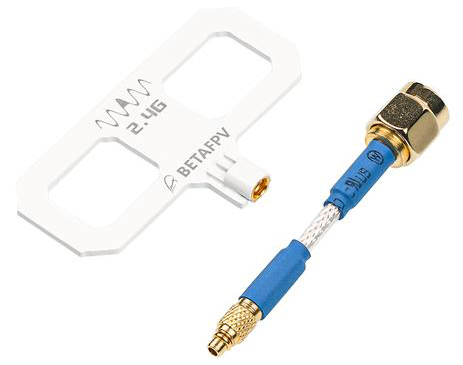

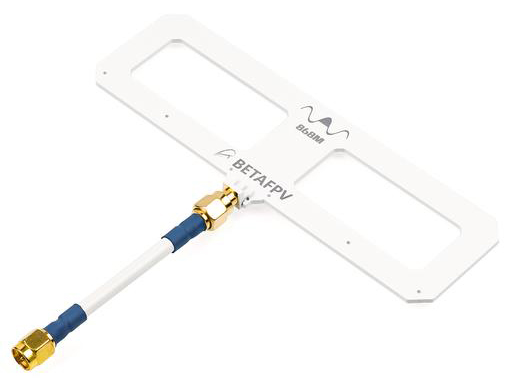

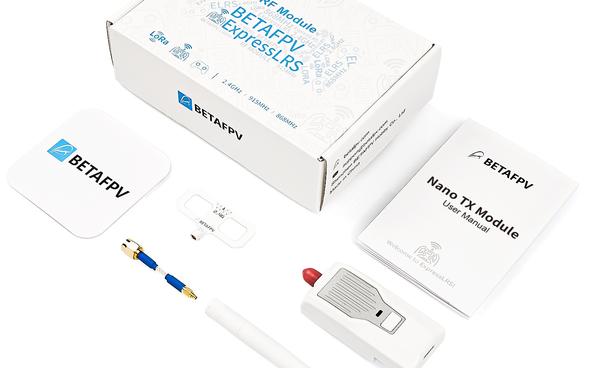

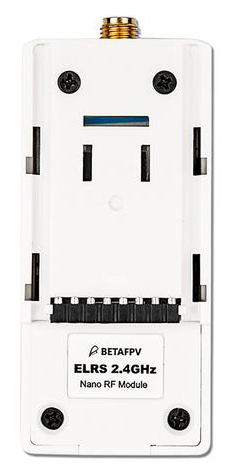

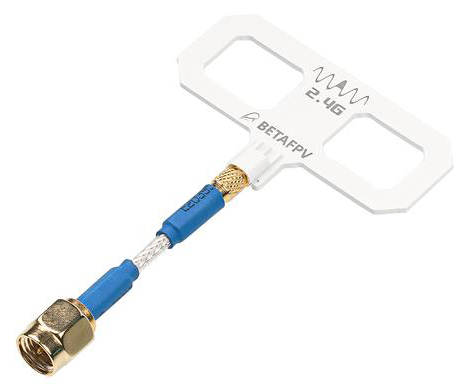

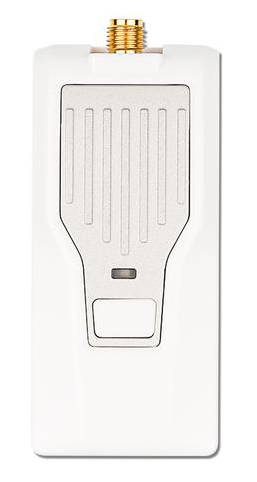

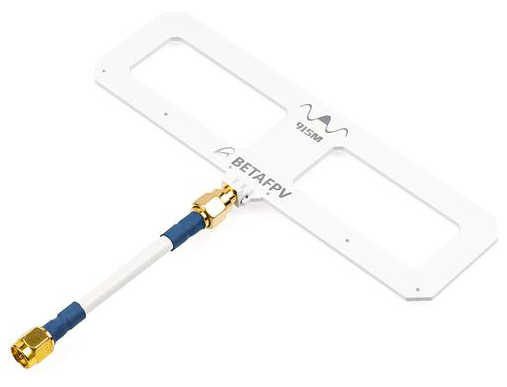

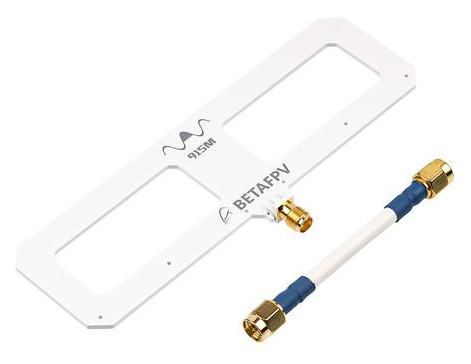

Le constructeur BetaFPV emboite le pas à Happymodel (voir ici) en proposant des produits pour établir une liaison radio avec le protocole open source ExpressLRS, qui vient de passer en version finale 1.0.0. Du côté de l’émission, c’est le module ELRS Nano TX au format Lite (Slim), pour les radiocommandes capable d’accueillir les boitiers X-Lite, X-Lite Pro, X9 Lite chez FrSky ou Tango 2 de TBS en V3 avec un adaptateur. Le boitier est disponible en 2,4 GHz (500 Hz), 868 MHz et 915 MHz (200 Hz), avec une puissance de 100, 200 ou 500 mW. Les réglages s’effectuent via un script LUA sur la radiocommande. Le module dispose d’un connecteur USB-C pour les mises à jour. Le connecteur d’antenne est un SMA. BetaFPV fournit une antenne, la Moxon, disponible en versions 2,4 GHz, 868 MHz et 915 MHz.

La partie réception ?

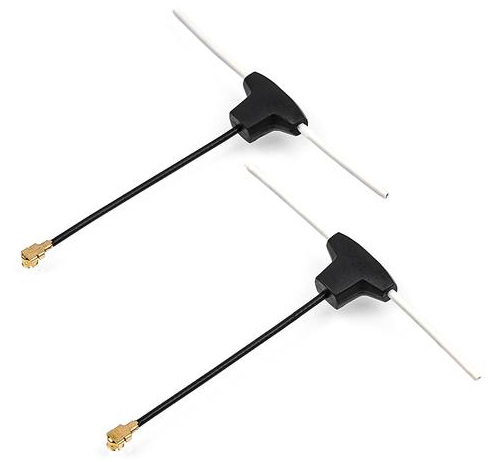

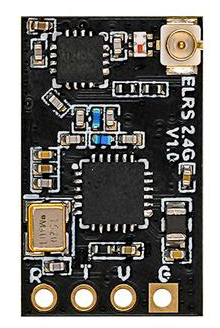

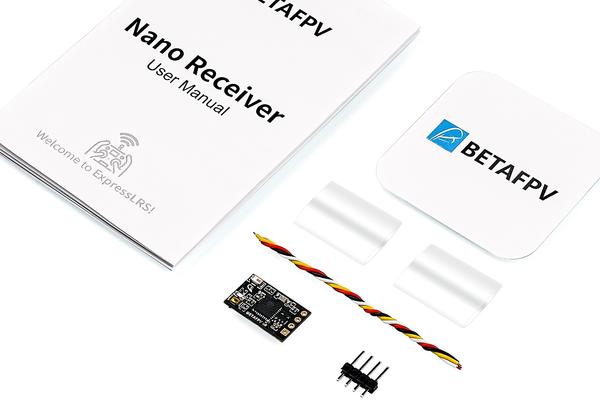

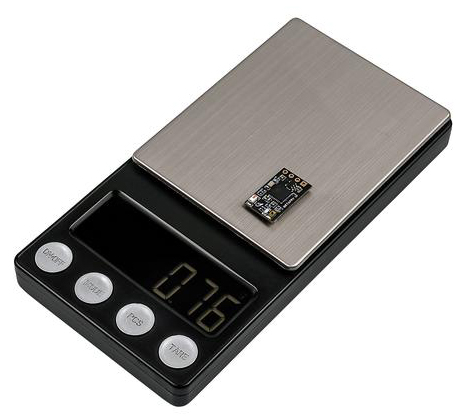

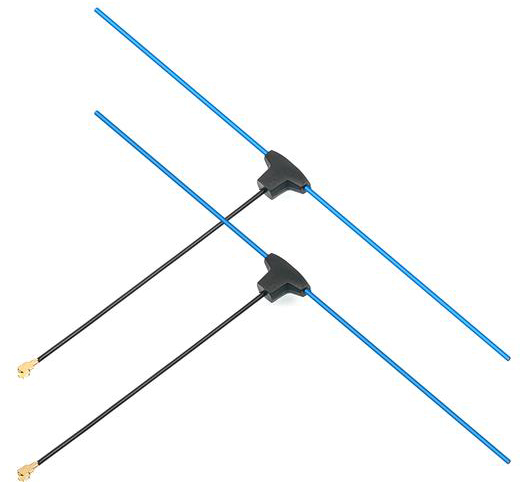

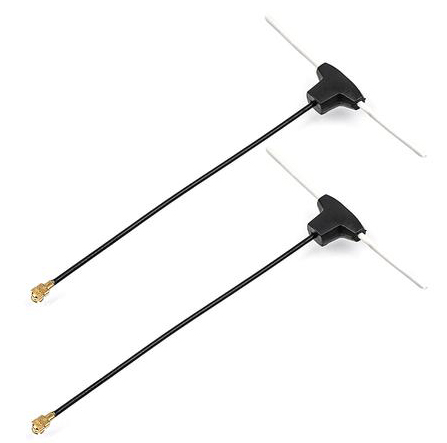

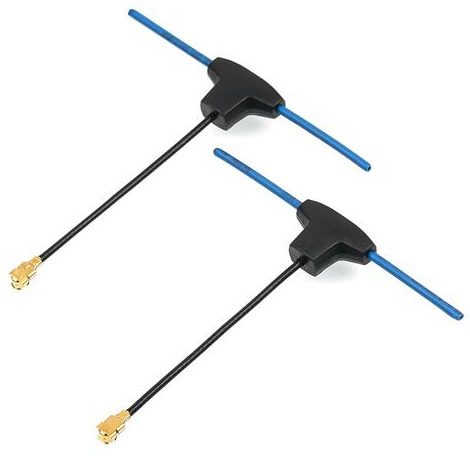

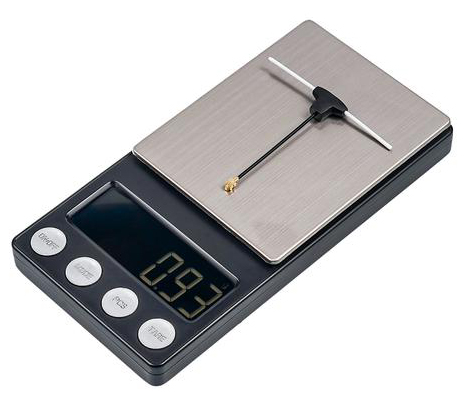

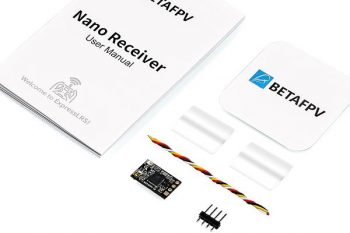

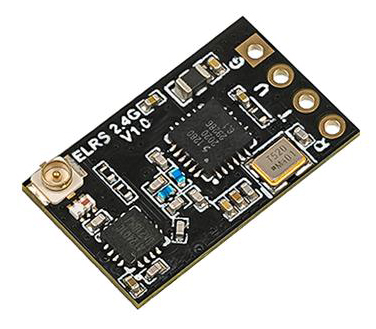

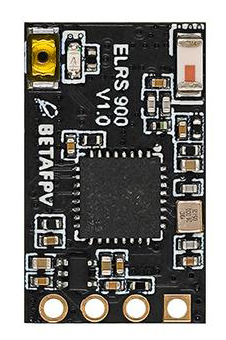

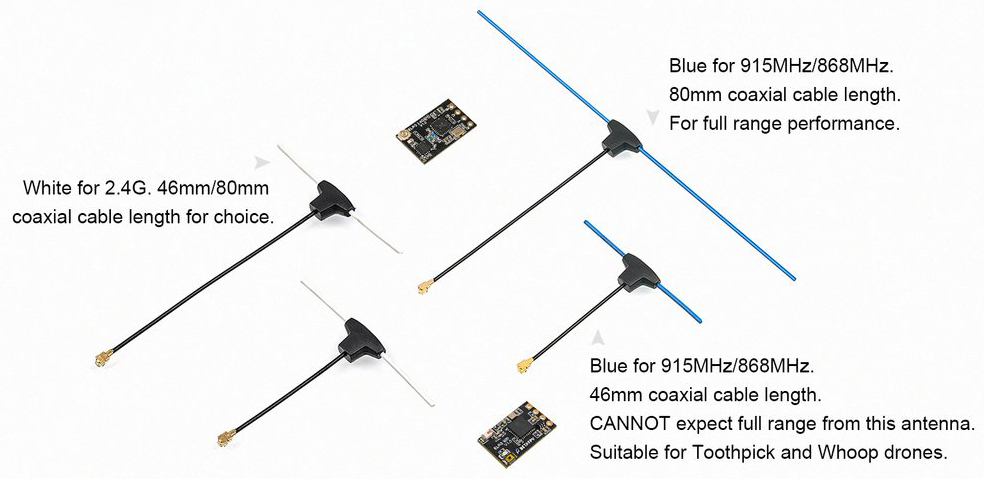

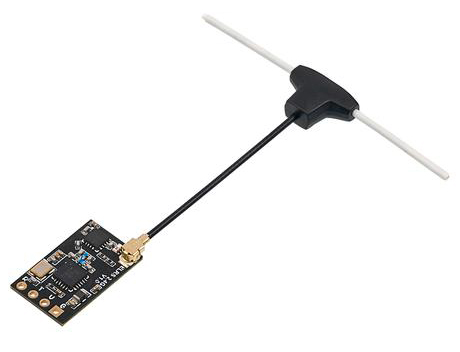

BetaFPV propose un petit récepteur, le ELRS Nano Receiver, avec un encombrement compatible avec quasiment tous les racers, même de petits modèles. Il mesure 1,2 x 1,9 cm pour un poids de 0,7 gramme ! Il est disponible en 2,4 GHz, 868 MHz et 915 MHz, à brancher sur une source +5 V, un GND, un UART RX et TX. Sous Betaflight, il utilise le protocole CRSF en Serial. Le connecteur d’antenne est un IPX. BetaFPV fournit une antenne, la Dipole T. Elle est proposée en versions 2,4 GHz, 868 MHz et 915 MHz, en petit format à 4,6 cm. Ces antennes sont aussi proposées en grand format 8 cm, pour augmenter la portée. Le poids (des versions 868 et 915 MHz en 4,6 cm) est inférieur au gramme.

Un contrôleur de vol !

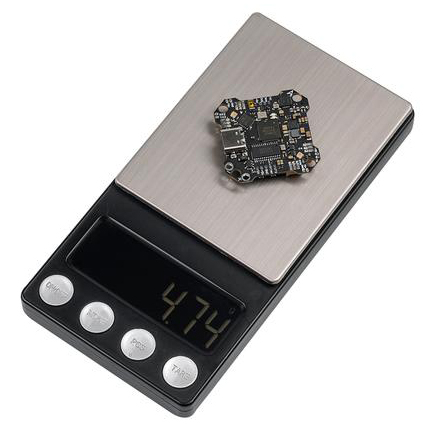

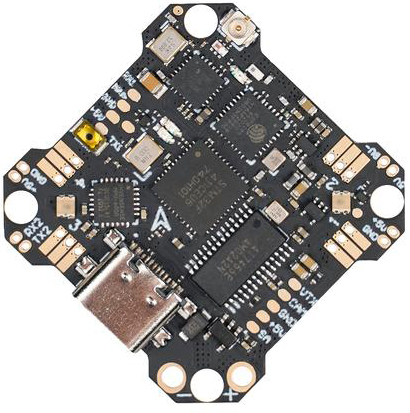

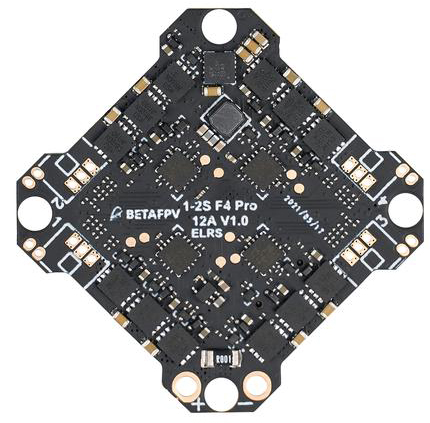

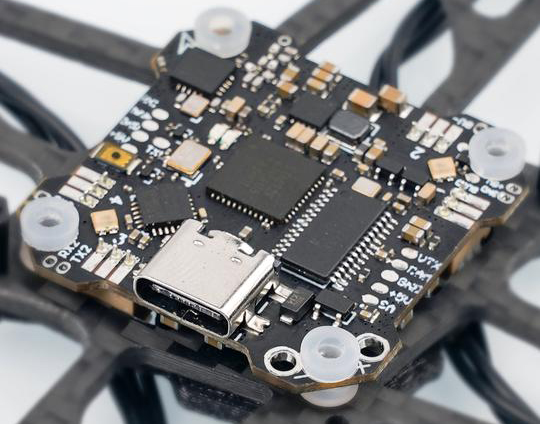

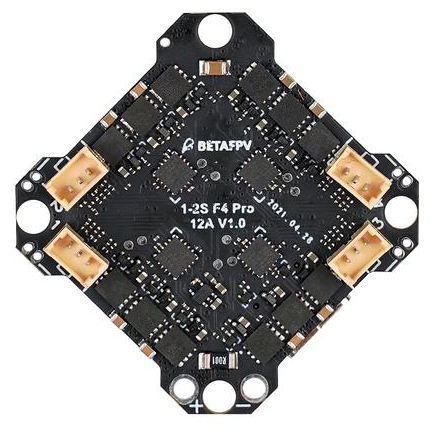

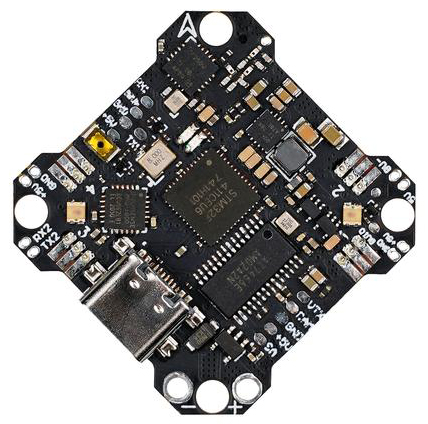

Le F4 1S 12A AIO est un contrôleur de vol basé sur un processeur F4, flashé avec Betaflight, prévu pour des batteries 1S. Il est à monter avec des trous à 2,9 x 2,9 cm, et intègre un ESC 4 en 1 de 12A qui permet d’animer des moteurs costauds pour un Toothpick de 3 pouces selon BetaFPV. Les réglages s’effectuent via un connecteur USB-C. Le contrôleur de vol dispose d’un capteur de courant, d’un connecteur d’alimentation BT2.0. La nouveauté, c’est bien sûr qu’il dispose d’un récepteur ExpressLRS intégré, proposé en version 2,4 GHz ! Le connecteur d’antenne est en IPX. Il est livré avec une antenne Dipole T de 4,6 cm. Hors prise BT2.0 et antenne, le contrôleur de vol pèse 4,8 grammes.

Et un Toothpick prêt à voler !

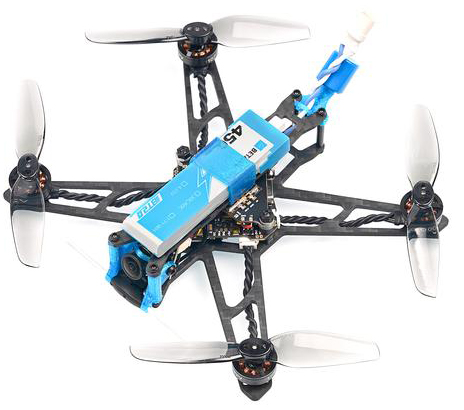

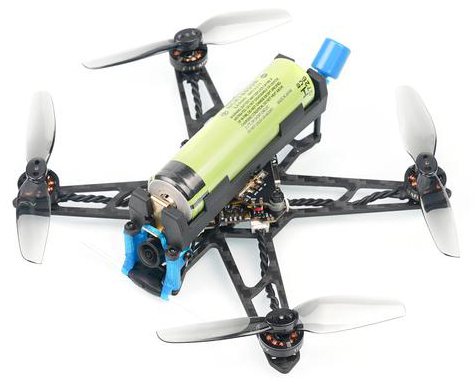

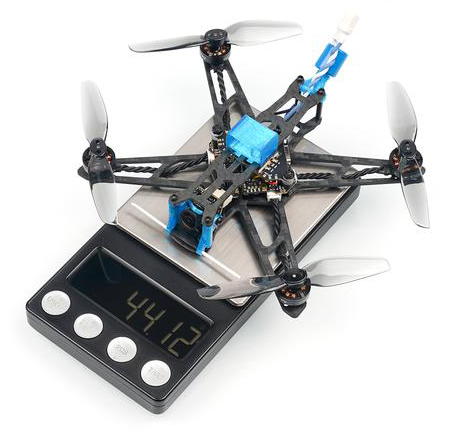

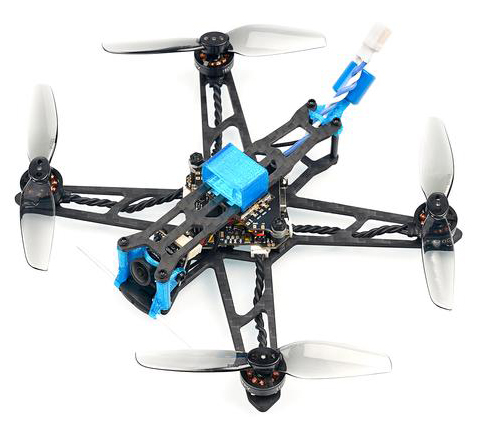

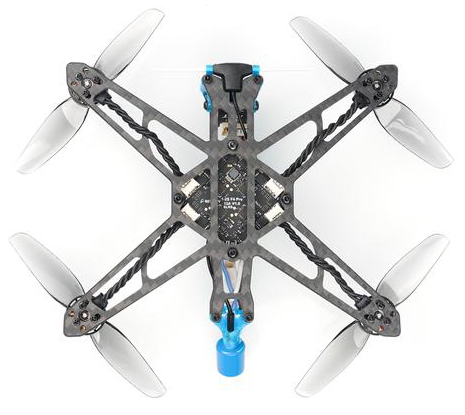

BetaFPV propose un nano racer prêt à voler, le HX115 LR. Il repose sur une structure minimaliste de HX115, avec une diagonale de moteur à moteur de 12,6 cm. Le contrôleur de vol est le F4 1S 12A AIO, qui pilote des moteurs brushless 1102 à 18000KV pour des hélices bipales HQprop 3020. La caméra FPV, dont l’angle est réglable de 0 à 60°, est une Caddx Ant, associée à un émetteur vidéo 5,8 GHz analogique M02 capable d’émettre de 25 mW à 350 mW. Sans batterie, il pèse un peu moins de 45 grammes. Le connecteur de batterie est un BT2.0. BetaFPV indique une autonomie de 3 à 5 minutes avec une LiHV 1S de 450 mAh en BT2.0. L’appareil pourra accueillir une batterie Li-ion 18650 pour une autonomie bien supérieure, jusqu’à 15 minutes assure BetaFPV, avec une Sony VTC6 de 3000 mAh. Mais le logement 18650 et ses contacteurs ne sont pas disponibles pour le moment.

Les prix ?

Les modules ELRS Nano TX sont proposés à 34 € directement chez BetaFPV (sans le port, sans les taxes). Les récepteurs ELRS Nano Receivers sont à 15 €. Le contrôleur de vol F4 1S AIO est à 39 €. Le HX115 LR est à 111 €. Les antennes Moxon sont à 13 €, les Dipole-T sont à 6 €. Ce sont des prix très corrects pour un protocole radio qui semble convaincre de nombreux utilisateurs. Je vais m’y essayer ! Est-ce que le protocole est utilisable légalement en Europe en 2,4 GHz et 868 MHz ? Il semble qu’il ne soit pas conforme avec le « Listen Before Talk » (LBT)… Mais je n’ai pas confirmation de cela.

D’autres photos du ELRS Nano TX

D’autres photos du ELRS Nano Receiver

D’autres photos du F4 1S 12A AIO

D’autres photos du HX115 LR

D’autres photos des antennes Moxon

D’autres photos des antennes Dipole T

1 commentaire

  1. Fred, si tu as confirmation si le protocole fait du Listen Before Talk » (LBT) et est autorisé en France, ça m’intéresse.

    Au-delà, je cherche des références de petits drones (racer ou pas) tout prêts ou packagés qui utilisent du 868 ou du 433MHz (pour la RC et/ou pour la télémétrie)? J’aimerais bien essayer ça. Si possible compatible avec ma telco TX16S
