Une solution Open Source pour le signalement électronique à distance à moins de 40 €

55
7552

La loi dite « drones » de 2016 et ses arrêtés et décrets d’application imposent le signalement électronique à distance à partir du 29 juin 2020 en France pour les appareils de plus de 800 grammes, avec un délai supplémentaire jusqu’au 29 décembre 2020 pour les appareils enregistrés sur AlphaTango avant le 29 juin 2020.

Comment se conformer ?

Si vous pilotez un appareil dépourvu de solution prévue par son constructeur, c’est à vous de vous équiper. Pierre Kancir de Hivebotics, ingénieur en robotique et expert ArduPilot, propose une solution logicielle en Open Source. Elle permet d’utiliser l’une des cartes électroniques disponibles dans le commerce pour y injecter le code nécessaire à la transformer en dispositif de signalement électronique à distance conforme avec la loi de 2016.

Je laisse le clavier à Pierre…

Ce signalement électronique repose sur l’envoi de trames « beacon » avec un équipement wifi en utilisant une structure et un protocole définis dans l’arrêté du 27 décembre 2019. La difficulté d’implémentation du signalement électronique vient de la technique d’envoi des trames. Contrairement à certaines idées reçues, l’utilisation de la trame « beacon » ne nécessite pas de créer un point d’accès wifi sur lequel on doit se connecter pour récupérer les informations. La trame « beacon » est justement une trame qui ne nécessite pas d’appairage d’équipement wifi. Lorsque vous utilisez votre gestionnaire réseau pour détecter et afficher les points d’accès wifi présents autour de vous, ce sont ces mêmes trames « beacon » qui s’affichent, indiquant les informations émises par les différents points d’accès wifi autour de vous.

Solution Open Source

La difficulté repose donc sur les connaissances nécessaires pour pouvoir faire transmettre cette fameuse trame par votre puce wifi. L’encodage des informations ne présente pas de réelles difficultés pour peu qu’on sache un minimum coder. Il existe peu de solutions actuellement sur le marché, notamment pour les budgets modestes. C’est pourquoi nous vous proposons une solution open source que j’ai réalisé avec le soutien d’Airbot Systems afin de vous permettre de faire vous même votre module de signalement électronique pour moins de 40€, sans savoir coder, ni souder !

A télécharger…

Quatre dépôts ont été mis en ligne :

Explications

La librairie C++ est un simple fichier .h qui permet de faire l’encodage des informations de la bonne façon. Le code Python est un exemple de code utilisable sous Linux pour générer et envoyer des trames d’identification avec un système MAVLink (comme le simulateur d’ArduPilot). Le code Python est séparé en deux. Un script permet de récupérer les informations MAVLink et d’envoyer la trame beacon. Le second script scanne les trames wifi reçu par votre ordinateur pour décoder les trames de signalement électronique drone. Ce code n’utilise que des outils standard et fonctionne sur Rasberry Pi. Vous trouverez aussi dans la documentation de ce dépôt comment utiliser un logiciel pour voir toutes les trames beacon qui sont captées par votre ordinateur.

Recommandations

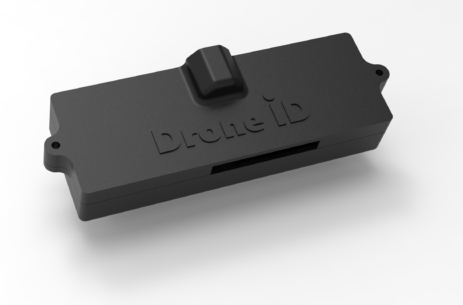

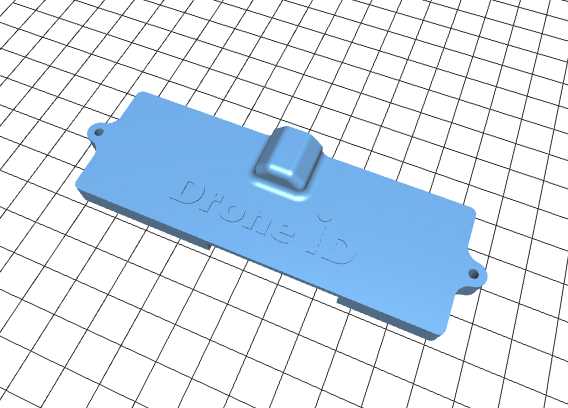

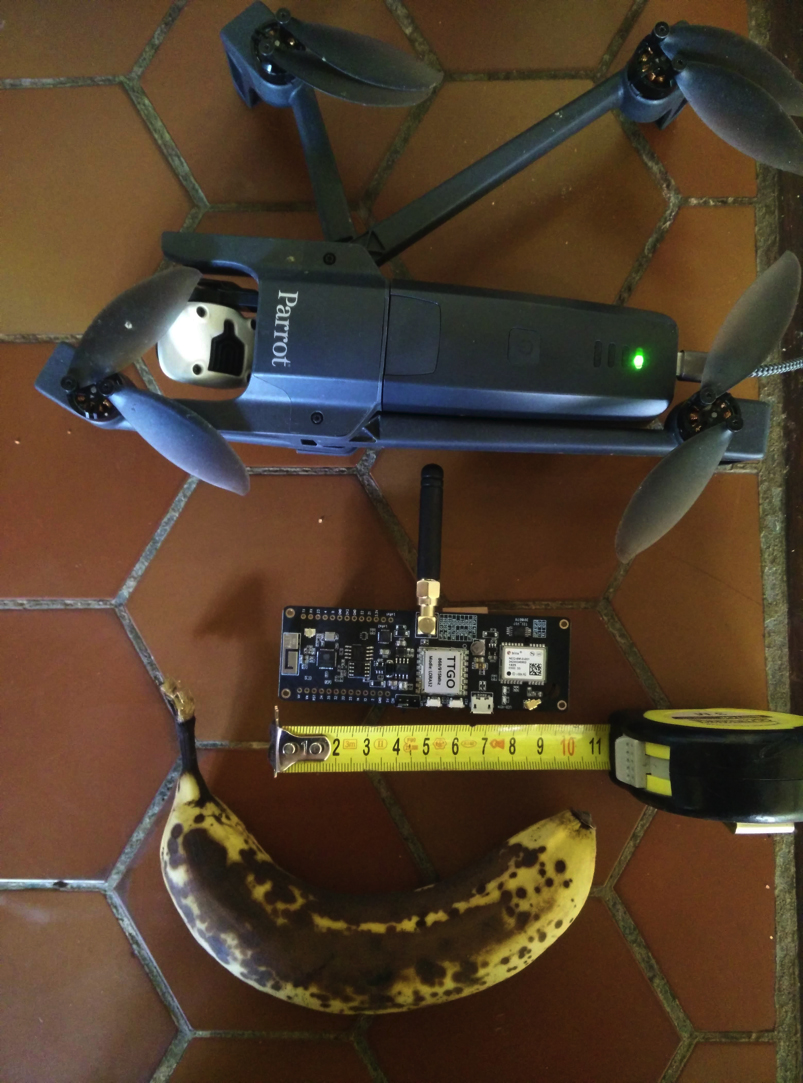

Le dernier dépôt propose la création d’un module indépendant et autonome permettant de faire votre propre signalement électronique. La carte utilisée en exemple est une carte TTGO T-Beam que vous trouverez facilement pour moins de 40 € chez votre vendeur favori. Privilégiez une version 1.0 ou 1.1 de la carte si possible pour plus de performance GPS. Cette carte est basée sur une puce wifi ESP32, bien connu des communautés de développeurs et bricoleurs, et possède un GNSS ainsi qu’un support de batterie pour compléter le tout. Nous avons réalisé une documentation sur comment programmer la carte, et pour plus de facilité, le code a été réalisé avec le framework Arduino. Il ne vous reste qu’à changer le nom de point d’accès wifi que va créer la carte et l’ID drone, avec celui que vous a fourni AlphaTango ! (La DGAC a précisé que ce serait bientôt disponible sur leur site). Attention, si vous ne modifiez pas les valeurs par défaut vous aurez un réseau wifi nommé « ILLEGAL_DRONE_AP » et un ID drone : « ILLEGAL_DRONE_APPELEZ_POLICE17 »…

Sur d’autres matériels ?

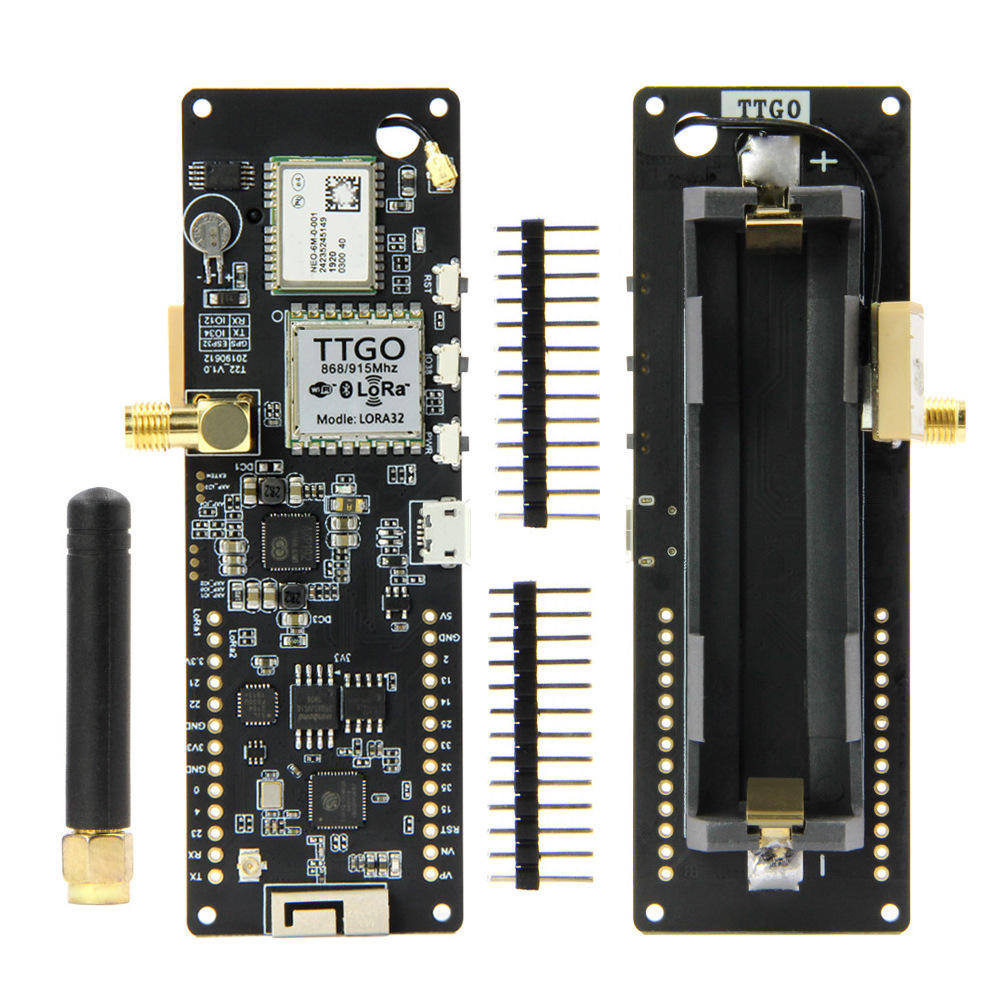

Évidemment, ce code est portable à d’autres cartes basées sur l’ESP32. La carte TTGO T-BEAM a été choisie car elle possède directement tout l’équipement pour être autonome pour le signalement électronique. [elle est dispo sur Amazon et d’autres sources comme Banggood]. Nous proposerons plus tard un autre exemple avec juste une puce ESP32 branchée sur une carte type Pixhawk ou Cube avec ArduPilot. En combinant, les informations de l’exemple Python et de l’ESP32, vous ne devriez pas avoir de mal à faire vous-même la modification pour obtenir un module d’émission encore moins chère et / ou plus intégré dans votre drone. Malheureusement, nous ne connaissons pas les protocoles utilisés par les autopilotes BetaFlight et autres, et n’avons pas le temps de proposer d’implémentation d’exemple. N’hésitez pas à proposer d’autres exemples qui utilisent les protocoles LTM, MSP, etc. comme entrées de la librairie pour envoyer les bonnes données dans la trame beacon.

La FAQ ?

  • Est-ce légal ?
    OUI ! C’est même la finalité puisqu’il s’agit de rendre un drone conforme à la réglementation. Le dispositif
     a été testé avec succès avec le code que propose la Gendarmerie pour la détection des trames : https://github.com/GendarmerieNationale/ReceptionInfoDrone
  • Est-ce que je dois payer pour utiliser ce code ?
    NON ! Le code que nous proposons est en libre accès.
  • Est-ce que je peux vendre des modules basés sur ce code ?
    OUI ! Dans le respect de la licence GPL qui impose que vous proposiez à votre acheteur un accès au code utilisé.
  • Est-ce que vous vendez des modules tout fait ?
    NON ! Pour ma part, je ne vends rien. Veuillez voir avec Airbot Systems ou d’autres entreprises pour avoir une carte clé en main.
  • Est-ce que je peux utiliser une autre carte avec ce code ?
    OUI et NON. Si c’est une carte avec une puce ESP32, alors vous n’aurez simplement qu’à changer la définition des ports de votre carte pour faire fonctionner le tout. Avec une autre puce, la librairie C++ sera fonctionnelle, mais vous devrez faire appel aux bonnes API de votre puce wifi pour émettre la trame beacon.
  • Qu’est-ce que je risque à voler avec l’ID par défaut ou sans signalement ?
    Une amende de 4e classe, donc forfaire à 135 € selon le décret du 30 octobre 2019.
  • Est-ce que je suis obligé d’utiliser votre librairie ?
    NON ! Vous avez un code référence qui fonctionne, vous pouvez créer votre propre librairie et outils ou utiliser ceux d’autres personnes ou entreprises.
  • Je n’ai jamais codé, est-ce que c’est dur à utiliser ?
    Normalement NON. Mais cela dépend de votre capacité à suivre des informations techniques. N’hésitez pas à poser des questions sur vos forums drones favoris, voire vous déplacer sur un terrain de modélisme ou Fablab pour qu’on vous montre comment faire !

Pierre Kancir (Hivebotics)
Julien Queffélec (Airbot Systems)
