A l’intérieur du DJI Mavic Mini
La société norvégienne DroneVerkstedet est spécialisée dans les réparations de drones. Elle a pour habitude de décortiquer les appareils qui passent entre les mains de ses techniciens. Le Mavic Mini n’a pas échappé à une autopsie sauvage. Ses batteries sont, comme on s’en doutait, basées sur des piles rechargeables Li-Ion 18650, des modèles à 2400 mAh 20C de Samsung. Sera-t-il possible de bidouiller pour les remplacer par des piles de capacité supérieure, comme des 3000 mAh. Probablement, mais il n’est certain que cela puisse améliorer l’autonomie d’une part, que le logiciel du Mavic Mini prenne en charge ces piles d’autres part.
A l’intérieur ?
Les techniciens de DroneVerkstedet ont noté que le processeur en charge des images était un Ambarella H22. On vous en avait parlé ici. Il est capable de produire des images en 4K à 60 images par seconde. Est-ce que cela signifie que DJI a bridé volontairement le Mavic Mini pour qu’il ne dépasse pas 2,7K à 30 images par seconde ? Peut-être, mais ce n’est pas sûr du tout. Il n’est pas certain que le capteur puisse suivre. Le débit de 40 Mbps auquel plafonne le Mavic Mini ne suffit pas pour stocker de la 4K/60 – à moins bien sûr que ce débit soit lui aussi bridé. Il est possible aussi que le dégagement de chaleur soit trop important, en l’absence de ventilateur. Si c’est possible, un hacker se lancera probablement dans l’aventure d’un firmware modifié.
Aérations ?

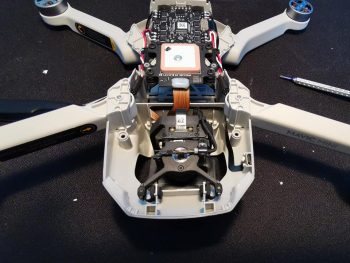

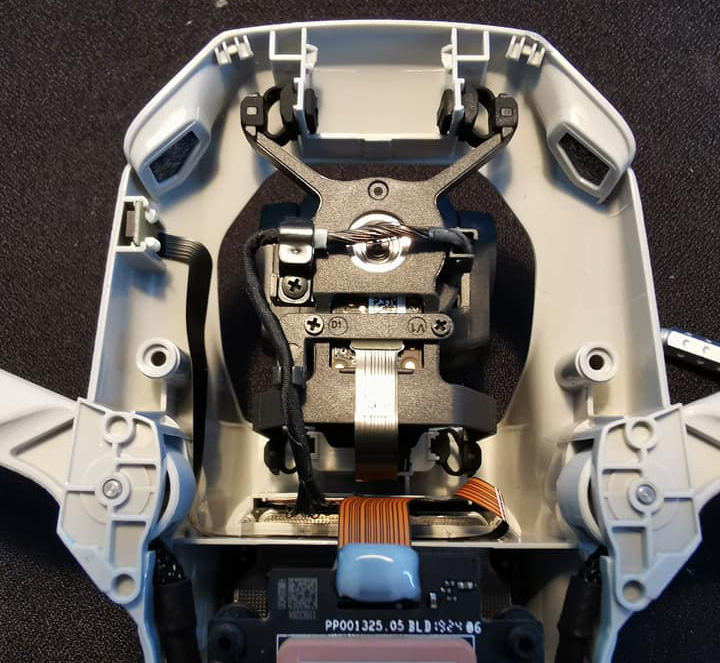

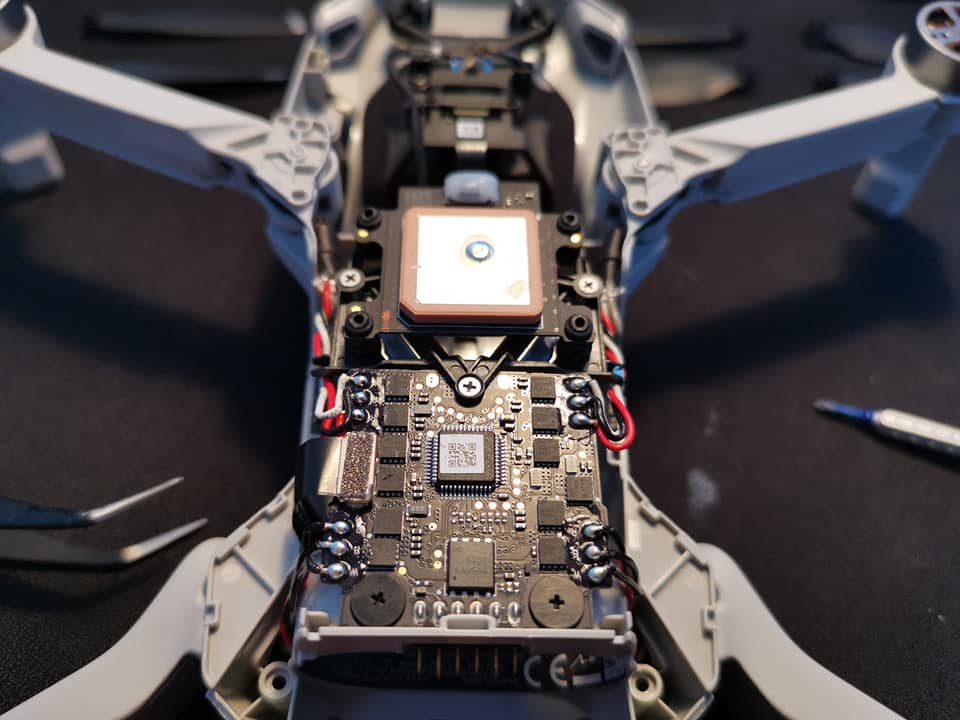

Derrière les prises d’air à l’avant du Mavic Mini, il n’y a… rien. Plutôt que de resserrer l’avant de la machine, il y a ce vide qui ne sert pas à grand chose, sachant que la circulation de l’air pour la caméra et sa nacelle s’effectue principalement à l’avant extérieur de l’appareil. De là à imaginer que se trouvaient à cet endroit des capteurs de proximité, comme sur les autres engins de DJI, qui ont été retirés pour parvenir à ce poids de 249 grammes, il n’y a qu’un pas… L’ouverture de l’appareil permet de voir où se trouve son GPS. Si vous ajoutez des accessoires sur le Mavic Mini, vous savez désormais où il ne faut pas les placer !
Les autres photos sont à découvrir sur la page Facebook de DroneVerkstedet – souvenez-vous de cette société si un jour vous devez faire appel à un réparateur proche des fjords norvégiens…
Le processeur ambarella a aussi un autre default. Quand on utilise la pipeline video il chauffe à mort ! C’est d’ailleurs le soucis de l’Anafi qui aussi un processeur ambarella et qui a besoin d’un refroidissement active puissant pour extraire la chaleur de la coque.
@ khancyr : Très juste, je vais ajouter une mention…
C’est le même processeur que l’Osmo Pocket qui n’utilise pas non plus de ventilateur, sauf erreur de ma part et si c’est bien le cas c’est volontairement bridé.
Oh, un p’tit BN180/220, le gps… ?
Merci pour l’article @fred!
Et étrange, la nappe dénudée (gaine principale) juste au dessus d’une vis (gimbal ?) dans l’axe du multi…
Anafi c’est aussi du h22 😉
https://investorplace.com/2018/09/risks-are-still-high-for-investors-in-ambarella-stock/
« Currently, ANAFI, a consumer drone, uses Ambarella’s H22 SoC, giving the product 4K HDR, 180-degree tilt, and lossless zoom »
PS : personne n’a posté des photos d’un anafi démonté ?
Des précisions sur le hardware émetteur récepteur version CE Europe qui serait différent de la version FCC? ( fort bridage en Europe…)
Autre question le mouchard transpondeur enfin le truc qui est censé balancé l’Indentication et/ou la position du drone est il y composant séparé d’après vous ?
Si il y a moyen de le dégager il pourrait revenir dans ma wishlist
@ Yuri : Ce n’est que du logiciel puisqu’il utilise les outils de liaison sans fil, donc rien à ôter côté composants. Je ne doute pas que des hackers s’amuseront à faire sauter l’ID. Mais ils ne s’y intéresseront probablement pas avant que la fonction soit intégrée dans la réglementation à grande échelle, c’est-à-dire à partir de juillet 2020.
Ah oui ? Oui bon je vais patienter la team nldmod devrait s’y attaquer 🙂 …i hope
Hello Fred,
Sais tu ou se trouve l’altimetre, et est-il possible a ton avis d’upgrader facilement le GPS ? Merci
@ philgib : Non, désolé, je n’en ai pas la moindre idée, ni pour la position du baromètre altimétrique, ni pour le changement de GPS. Quelle est la raison pour lesquelles tu voudrais une upgrade ?
Je suis agent immo et je prends beaucoup de bord de mer. Du coup un jour ou l’ autre le drone tombera, et je préférerais l’avoir plastifié avant sans obstruer l’altimètre.
D autre part le GPS n est pas fantastique vu la mauvaise précision des RTH.
@ Philgib: Ok, compris. Je pense que ce n’est pas une bonne idée que d’essayer d’isoler le baromètre altimétrique, il est fait pour fonctionner tel que DJI l’a placé. Si tu interviens, les mesures risquent d’être erronées, et le comportement de l’appareil en subira les conséquences.
Pour le GPS, tu ne pourras pas changer le module GPS en lui-même, au mieux l’antenne. Mais les deux sont prévus pour fonctionner de concert. Qui plus est, il n’y a pas d’espoir d’obtenir une meilleure précision, celle d’un GPS de drone ou de smartphone est loin des 10 cm théoriques, on est plus de l’ordre du mètre, parfois même de la dizaine de mètres. Pour améliorer la position d’un atterrissage, ce sont d’autres technos qui sont employées, comme la caméra verticale qui filme et tente de repositionner l’appareil pendant la descente par rapport à ce qu’il a filmé au décollage…
Bref, le Mavic Mini est un compact, il n’est pas prévu de changer les composants dont tu parles comme sur un appareil construit soi-même…
Bonjour,
sur quel site est il possible de trouver des firmware modifier permettant un enregistrement 4k 60ips avec le mavic mini?
@ gln : Ca n’existe pas (encore) à ma connaissance.
Bonjour à tous et merci pour cet article
Pensez vous que la fonction tracker sera disponible ? Modif logiciel possible ?
Bonjour, j’attendais l’autopsie du Mini2, pour m’assurer qu’il s’agisse de la même machine juste mise à jour, c’est curieux que personne n’ait encore ouvert ce drone, alors que le premier fut ouvert 2 semaines après sa sortie, nan ?…
@ molto : Tu n’es pas très à jour, ça fait plus d’un mois que c’est fait 🙂
https://youtu.be/ucuvTjFP6uU
