DJI Goggles RE (Race Edition), première prise en main
Le constructeur chinois leader du marché dans le domaine des caméras volantes se place, tout doucement, sur le marché de niche mais en progression du FPV racing. Des ESC, des moteurs, des salles de compétition en Asie. Une étape supplémentaire a été franchie avec le masque Goggles RE. DroneVolt m’a proposé de prendre cet accessoire en main. Comme d’habitude, dites-moi si vous pensez que la pratique a influencé mon jugement. Ce masque est très semblable au premier modèle, blanc, destiné au retour vidéo avec une caméra volante de type Phantom, Mavic Pro, Inspire ou Spark. Mais ce Race Edition comporte aussi un module de réception vidéo 5,8 GHz, dite « analogique », trahi par une antenne sur le dessus.
A quoi ça sert ?
A le rendre compatible avec les racers, qui dans leur immense majorité, utilisent un retour vidéo en 5,8 GHz ! Il s’agit évidemment d’une tentative de séduction des pilotes de FPV racing. Qui, il faut le dire, sont rarement fans de la marque. Est-ce uniquement pour ravir des parts de marché à FatShark, Skyzone, Aomway, Eachine et les autres ? Non, bien sûr, la stratégie de DJI ne fait aucun doute : le constructeur a l’intention d’imposer le retour vidéo numérique avec son système OcuSync. C’est celui que l’on trouve dans le Mavic Pro. Il est désormais disponible sous la forme d’une caméra et d’un émetteur à installer dans un FPV racer. A la différence de ce qui est possible avec un Mavic Pro, il sera possible de réduire la définition de l’image pour privilégier une faible latence. L’idée est donc d’aller piétiner les plates-bandes d’Amimon et sa solution Connex Prosight.
Tour du propriétaire

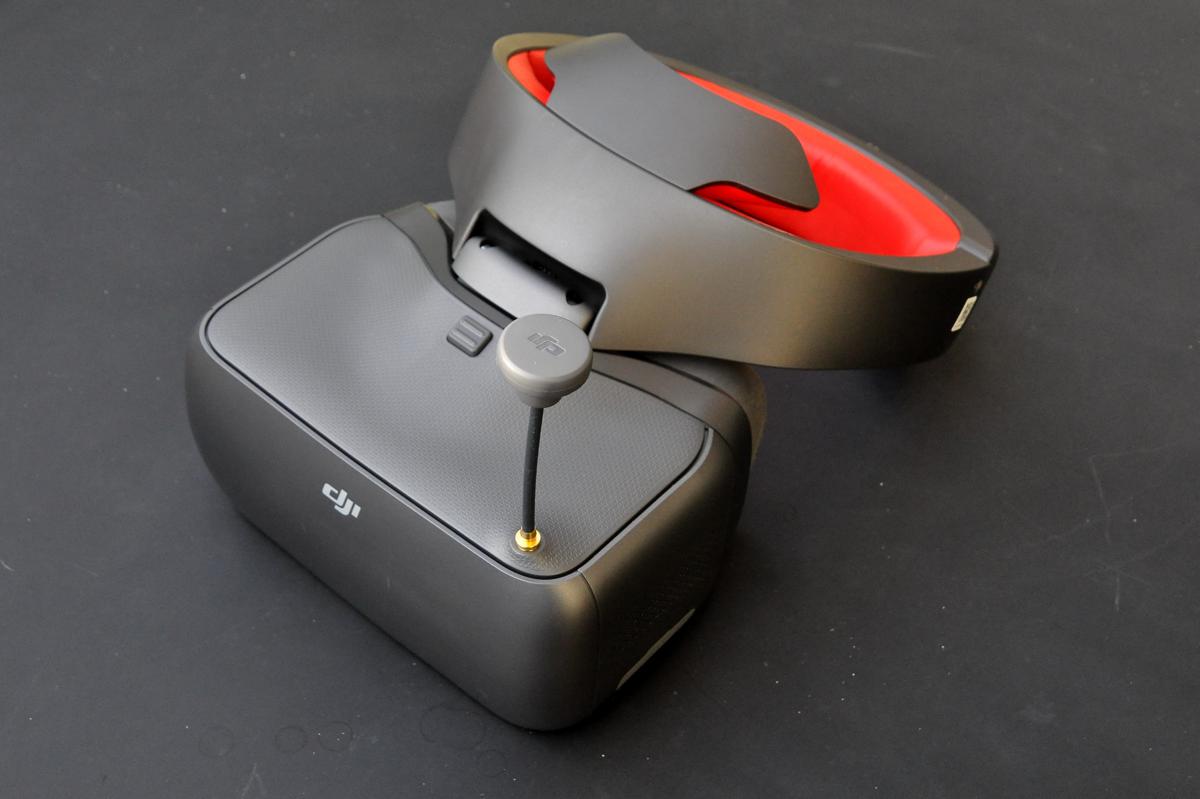

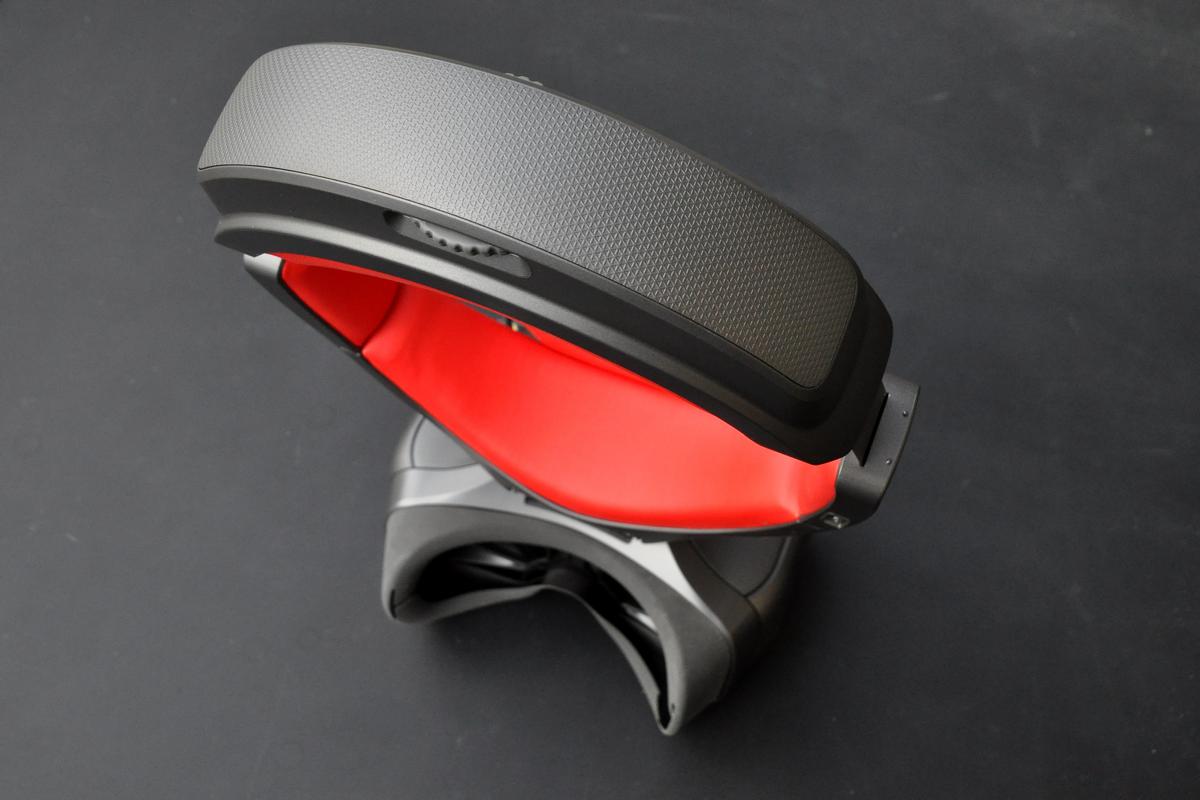

L’appareil est imposant et il pèse 1027,1 grammes. Plus de 1 kilo sur le crâne en vol, c’est lourd ? Oui, un peu. Mais l’équilibrage est réalisé de manière efficace, ce qui permet de le porter sans gêne. DJI a aussi habillé le tour de tête d’une mousse (rouge) très agréable. La taille du tour de tête est réglable avec une molette qui se trouve à l’arrière. Le masque est en fait constitué de 2 parties, le tour de tête et le masque lui-même, les deux étant reliés par un gros connecteur, et séparables pour le transport. La recharge de la batterie intégrée repose sur un connecteur microUSB situé sur le tour de tête. A l’intérieur du masque se trouvent 2 écrans de 5 pouces, d’une définition de 1920 x 1080 pixels chacun, placés derrière une lentille.
Suite du tour

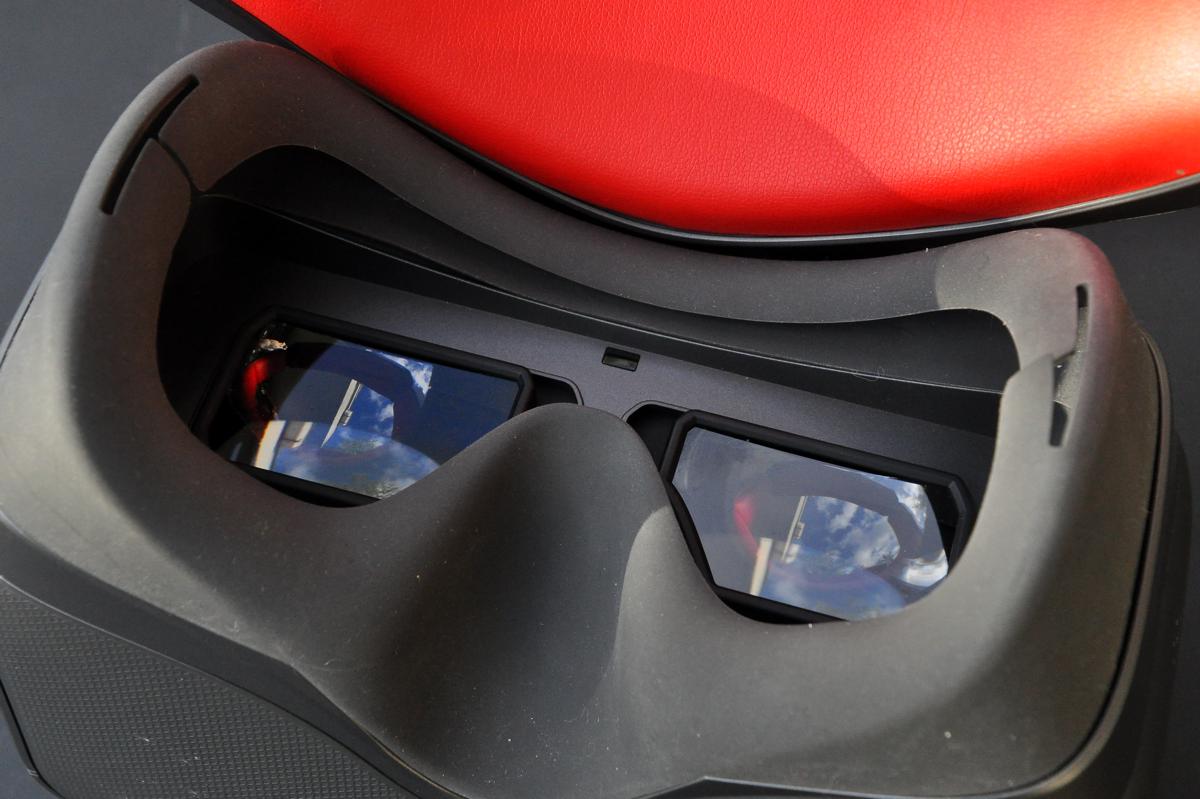

Le visage est isolé de la lumière par une membrane en caoutchouc très fine. Notez qu’elle est ajourée sur les côtés pour permettre aux porteurs de lunettes correctrices de les porter en même temps que le masque ! Le défaut de cette membrane, c’est qu’elle laisse passer un peu de lumière : elle n’isole pas totalement. Dommage pour la sensation d’isolement de l’immersion – mais les pilotes qui souffrent de claustrophobie dans un masque ou des lunettes apprécieront. Sur le côté gauche du casque se trouvent une trappe pour une carte mémoire microSD, une prise casque jack 3,5 mm et un connecteur HDMI, le tout protégé par une languette en caoutchouc. Sous l’appareil se trouvent une molette qui règle la distance de l’œil à l’écran, un bouton noté Fn et un bouton de retour en arrière. Sur la droite du masque, on trouve le bouton d’allumage et 4 diodes. Pour allumer le masque, la procédure est la même que sur les multirotors de DJI, il faut une pression courte suivie d’une pression longue. Et c’est tout ? Oui.
Mais alors…

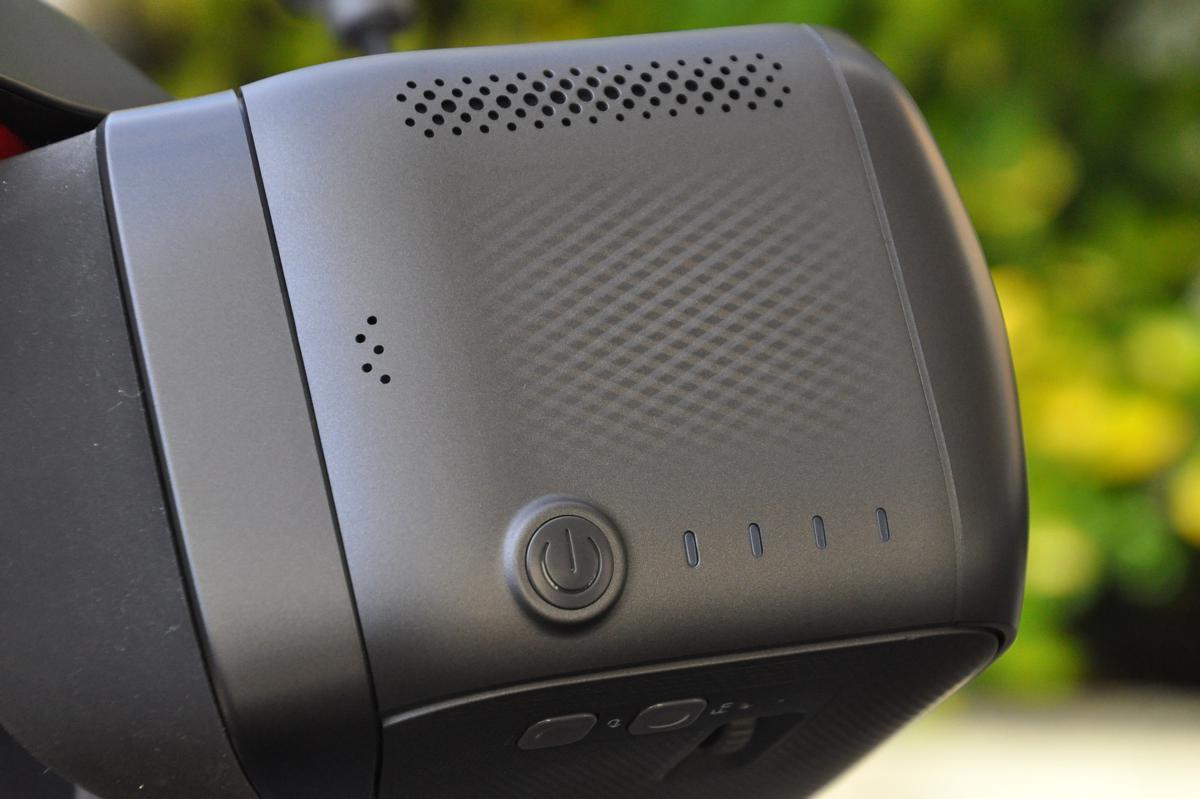

Comment se pilote l’interface pour les réglages ? En fait, tout le panneau de droite est tactile ! Il reconnaît des glissements de doigts, un ou deux simultanément. La méthode est déroutante au début, mais on s’y fait vite et l’interface se parcourt rapidement sans jamais devoir retirer le masque. Deux haut-parleurs diffusent le son de l’interface, mais aussi des sources vidéo. Enfin, un connecteur à l’avant du masque permet de brancher une antenne. DJI fournit deux exemplaires d’une Pagoda en RP-SMA (une pour le masque, une pour le racer).
Premier essai : le Spark, en numérique

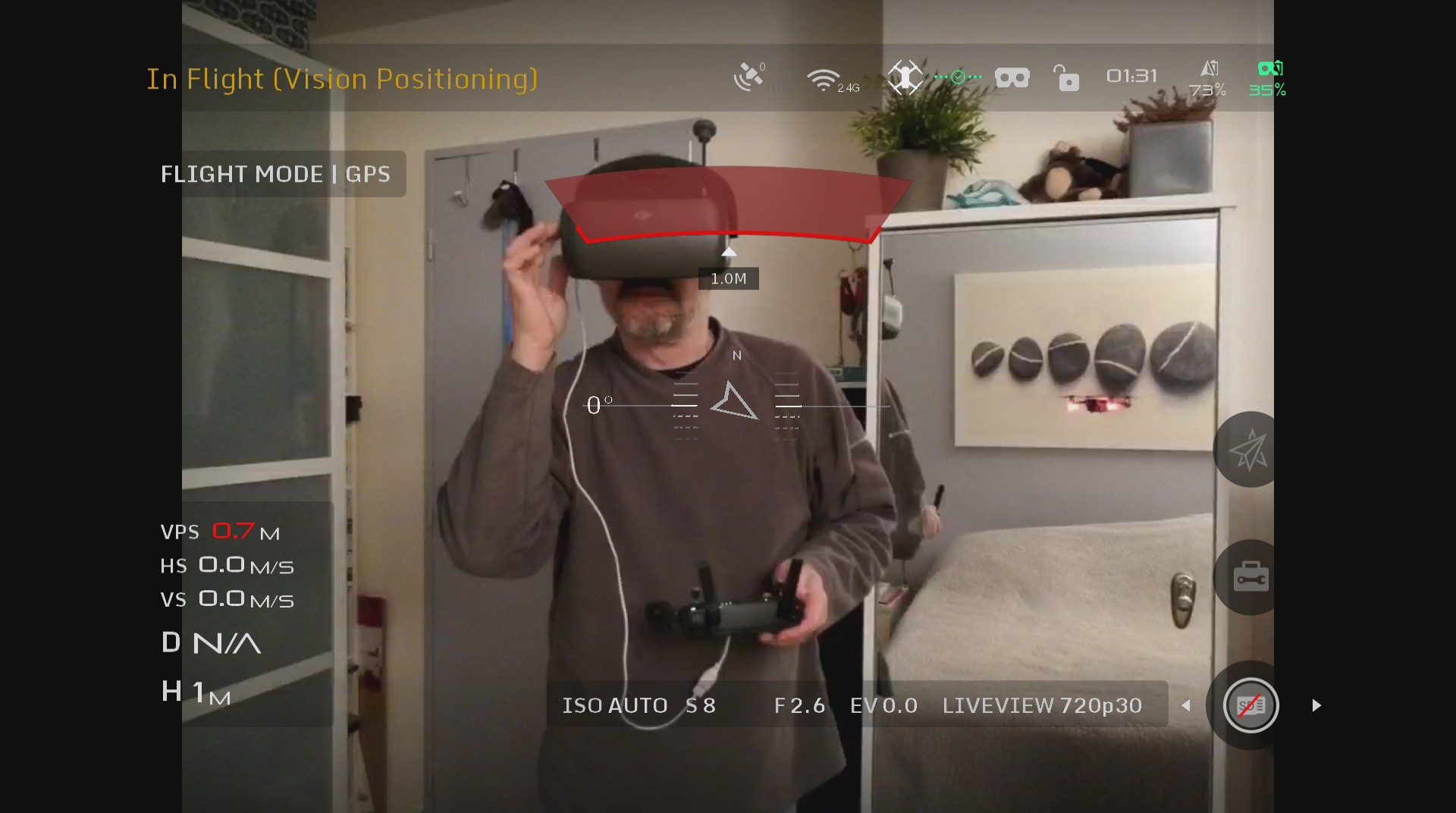

J’ai connecté le masque DJI Goggles à la radiocommande d’un Spark, via le câble USB. En effet, la connexion sans fil est réservée aux appareils équipés d’OcuSync (Mavic Pro et module avec caméra). La fonction s’appelle Liveview : elle permet de profiter de l’image filmée à bord du Spark en 1280 x 720 pixels à 30 images par seconde.
La qualité est assez impressionnante, et l’écran semble gigantesque : on est comme assis au premier rang au cinéma. Le masque offre le support des fonctions TapFly, ActiveTrack et Tripod. Il permet aussi le headtracking, c’est-à-dire de contrôler l’appareil ou la caméra avec les mouvements de la tête. Ca fonctionne, mais seuls les mouvements haut-bas (pitch) sont pris en charge pour piloter la caméra. Edit : les mouvements de rotation sont aussi pris en charge, ils font tourner le Spark sur lui-même (en l’absence de l’axe du yaw sur la nacelle).
Deuxième essai : un racer, en analogique

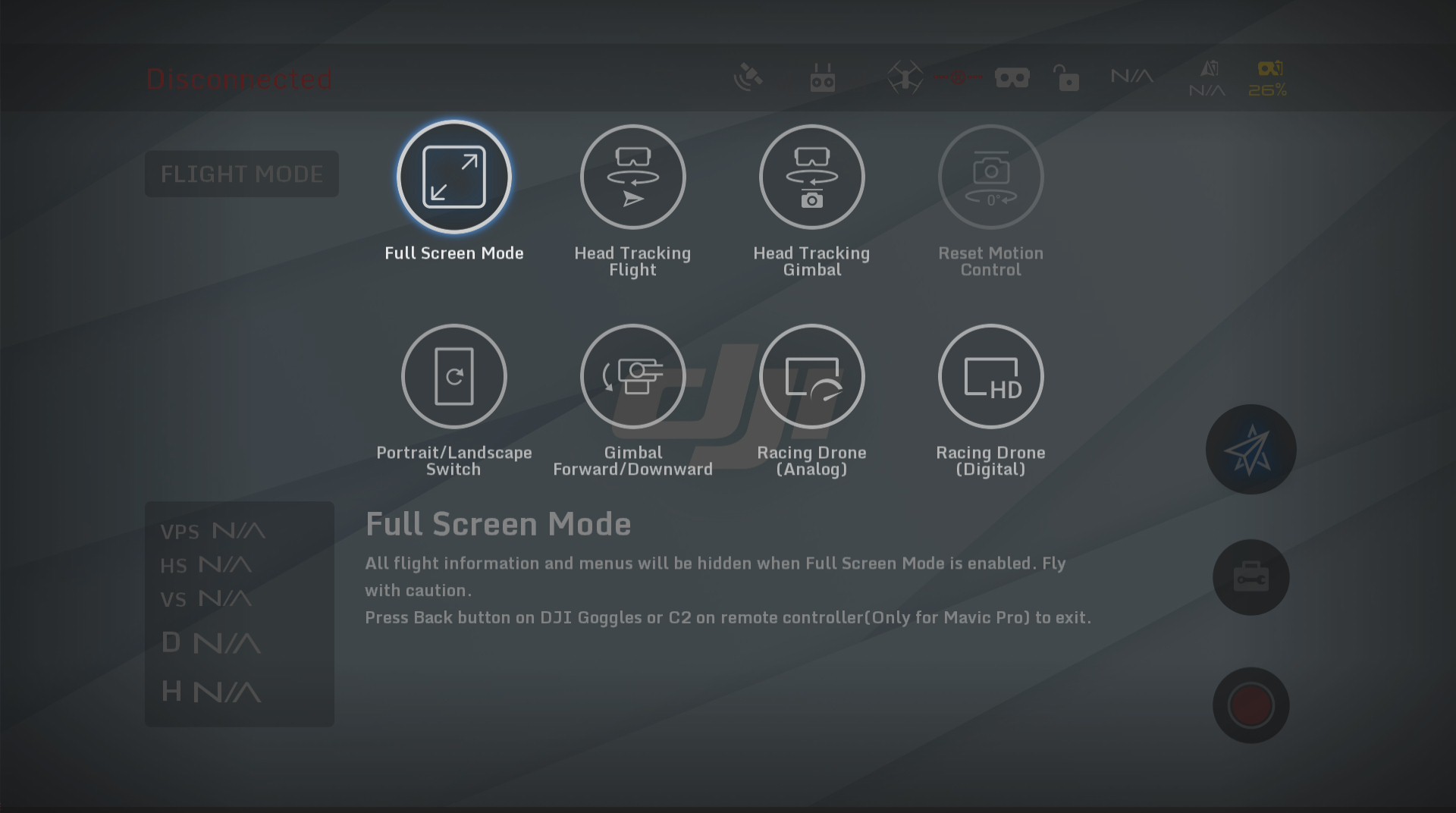

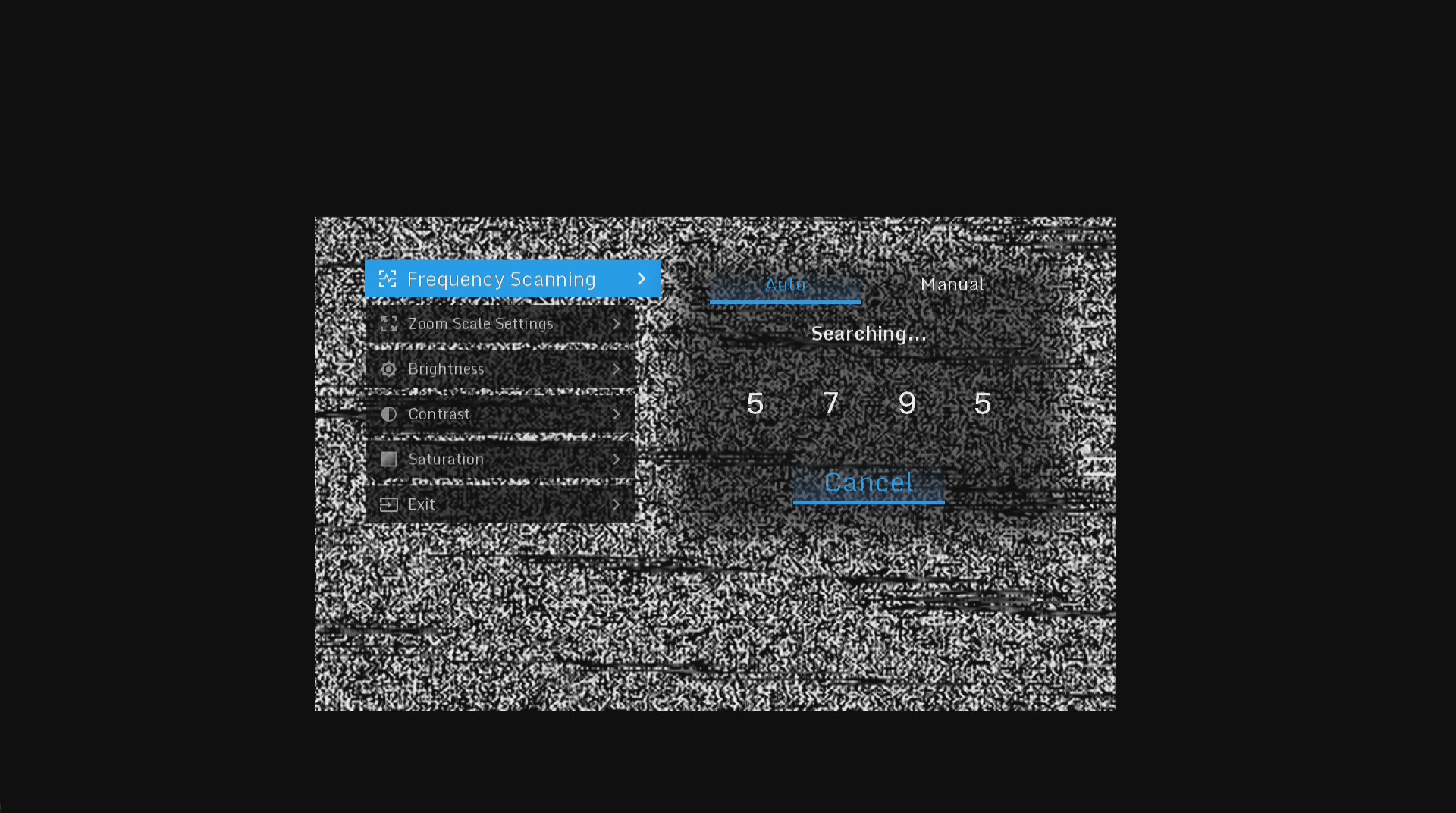

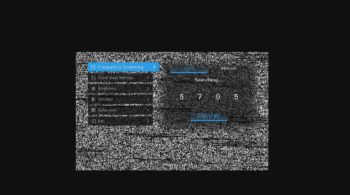

Le menu du masque permet de choisir entre « Racing Drone (Analog) » et « Racing Drone (Digital) ». Le premier permet de recevoir la vidéo diffusée par les émetteurs 5,8 GHz classiques. Son principal avantage ? La latence est très réduite. Son inconvénient ? L’image est de qualité médiocre, à peine meilleure que du VGA. Les réglages permettent de lancer un scan automatique des fréquences : la recherche est plutôt rapide. Il est possible, aussi, de choisir une fréquence « à la main ». Il n’y a pas de notion de plages de fréquences, ni de numéros : on indique la fréquence avec ses 4 chiffres, exprimée en MHz et, à la différence de modules de réception concurrents, au MHz près ! L’interface permet aussi de choisir la taille de l’image, parmi 11 réglages.
A quoi ça sert ?

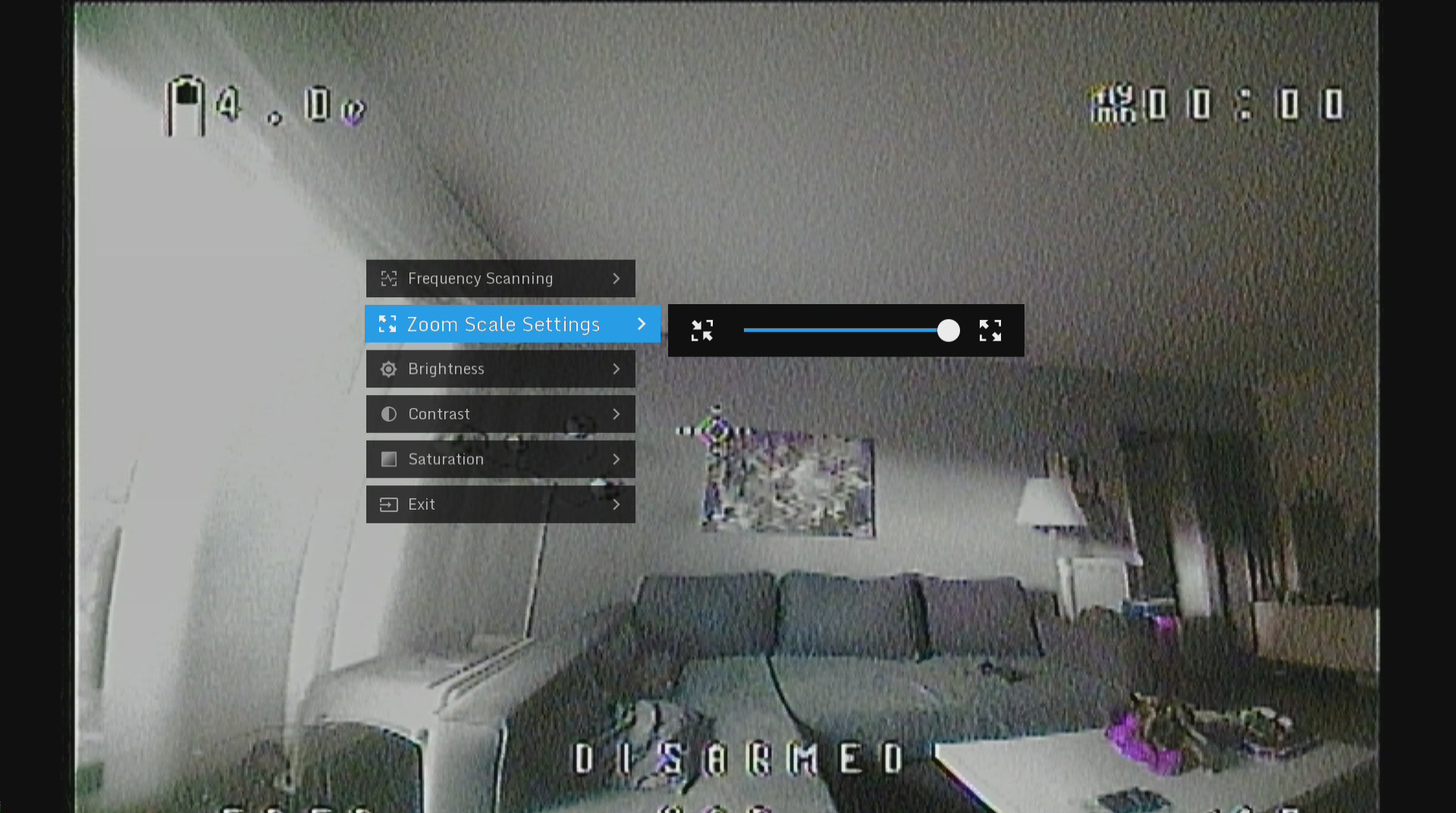

Si l’image vous semble trop grande – rappelons que l’on se trouve comme au premier rang au cinéma -, vous pouvez la réduire. Il est également possible de régler la luminosité, le contraste et la saturation. Il faut bien noter qu’en analogique, l’image reste de qualité médiocre, elle est simplement affichée en grand format dans le masque. Dernier détail : le masque est équipé d’un DVR qui enregistre les images en analogique. Le fichier est d’une définition de 720 x 448 ou 544 pixels à 50 ou 60 images par seconde. A noter que le nombre d’images-clés est faible : cela se traduit par des erreurs de décodage avec certains logiciels. Pour « monter » une vidéo, il est recommandé de la passer au préalable dans une moulinette qui ajoute des images-clés, sous peine de bugs d’encodage si vous coupez les séquences (car ce sera sans doute loin d’une image-clé). La portée est plutôt correcte malgré un récepteur « monoversity », un peu inférieure à celle du masque EV800D de Eachine ou des lunettes Skyzone V1. La latence ? Elle est de 40 millisecondes environ.
