DJI Goggles Racing Edition, les caractéristiques

29
3654

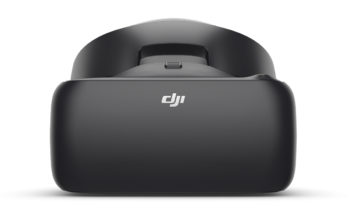

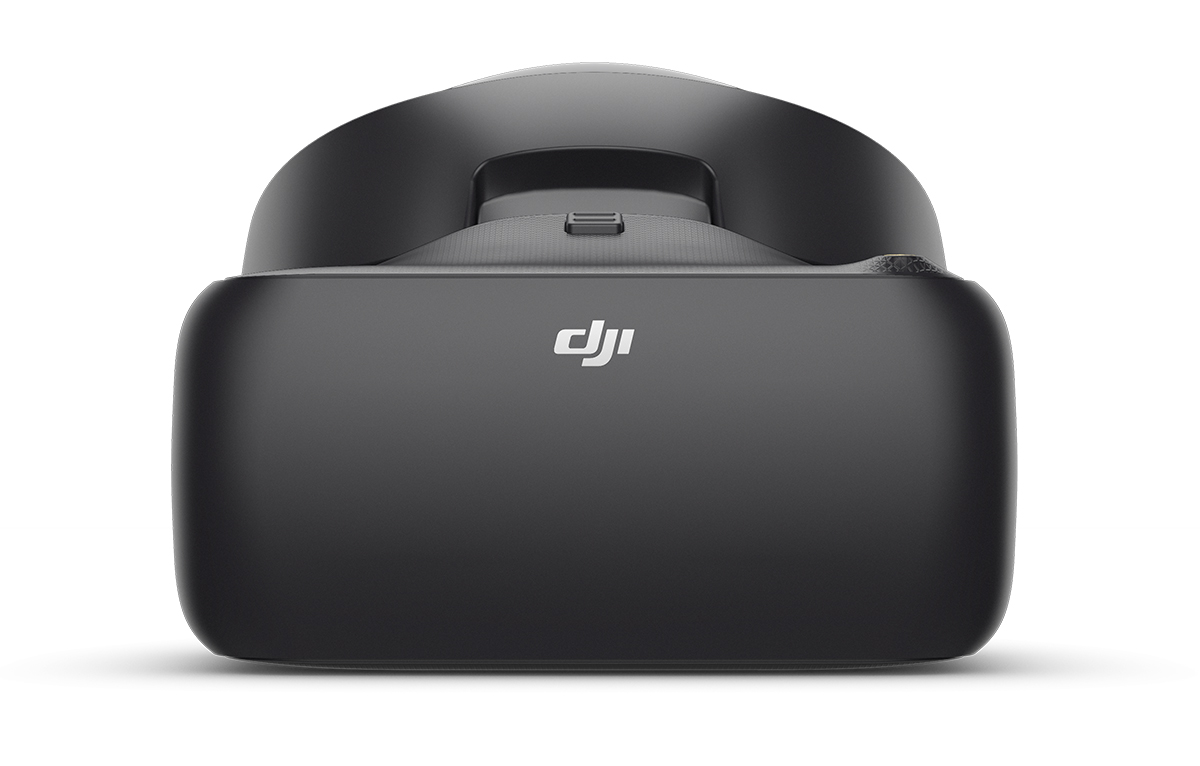

Que faut retenir de ce masque commercialisé par DJI ? Il est destiné à recevoir les images en provenance des multirotors de la marque, en numérique. Mais il est aussi compatible avec une solution de retour numérique en temps réel basée sur la technologie Ocusync (celle à l’intérieur des Mavic Pro) développée pour les besoins des courses de drones, et à installer dans un racer. Il s’agit donc d’un concurrent direct des solutions Connex proposées par Amimon, aussi bien les versions pour les caméras volantes que celles pour les machines de course. Ou du système fpv.blue récemment commercialisé. Le masque offre aussi la compatibilité avec les émetteurs dits « analogiques » en 5,8 GHz qui équipent les racers.

La fiche technique ?

DJI indique que la portée peut atteindre 7 kilomètres avec une latence de 50 millisecondes. Full HD, 7 km de portée, latence de 50 ms ? Impressionnant ! Houla, pas si vite… Ces caractéristiques ne sont pas disponibles en même temps. Pour faire simple, vous pouvez visionner du Full HD, mais pas en situation de racing. Obtenir une portée de 7 kilomètres mais pas en Europe et dans certaines conditions. Profiter d’une latence de 50 ms mais uniquement avec un retour en 480… Voici quelques questions et leurs réponses pour mieux comprendre. Il reste encore des points d’ombre, on a hâte d’en savoir plus ! Ne m’envoyez plus de mails pour me poser des questions, je vous ai livré ci-dessous tout ce que je sais !

Questions et réponses

Avec quelles machines de DJI est compatible ce masque ?
Avec les gammes Mavic Pro, Spark, Phantom 4 et Inspire 2, les possibilités offertes variant selon les gammes. OcuSync permet la palette la plus étendue.

Pas d’antenne sur le masque ?

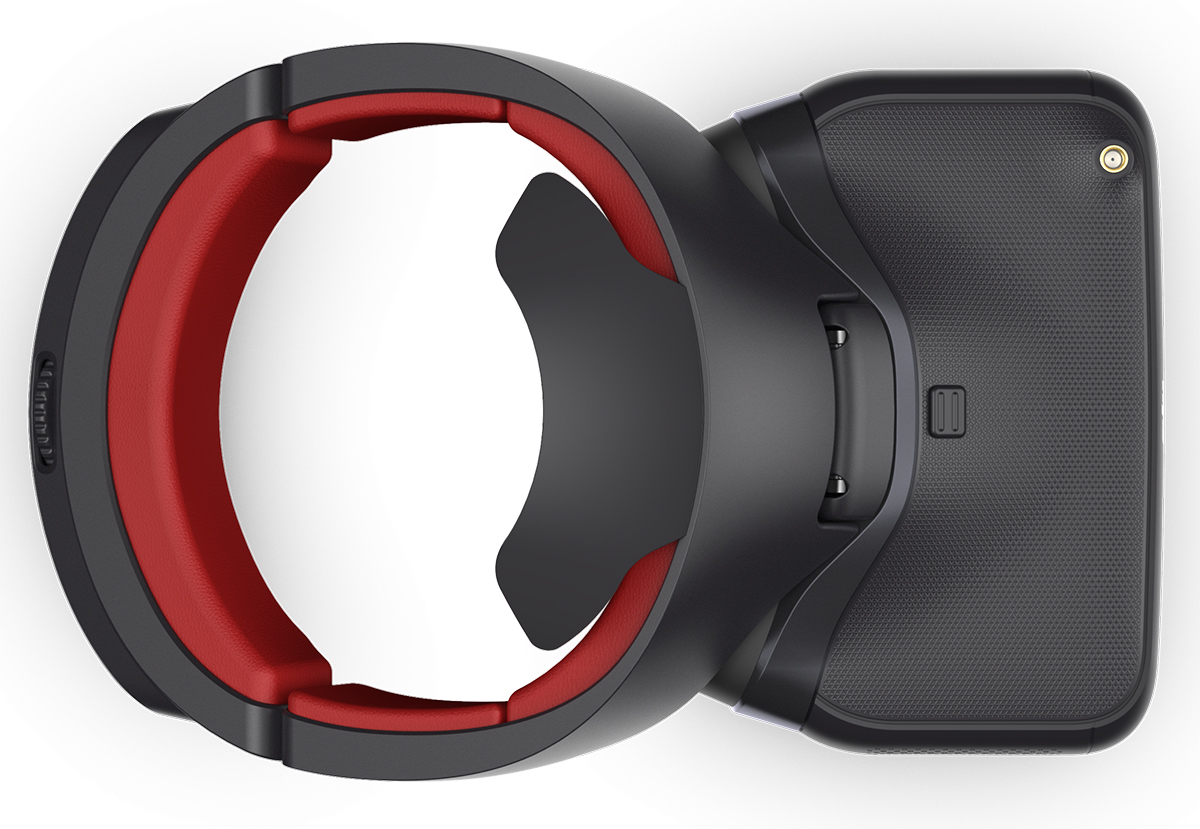

Elles sont intégrées à l’intérieur. Mais un port SMA permet de connecter une antenne supplémentaire, pour améliorer la qualité de la transmission.

Il y a une batterie intégrée dans le masque ?
Oui, c’est une Lipo de 9440 mAh.

L’enregistrement des vidéos est possible ?
Oui, il y a un port microSD qui permet d’enregistrer les images reçues par le masque. L’enregistrement fonctionne aussi bien avec les images reçues en numérique qu’en analogique.

Le module de transmission vidéo Air Unit est-il compatible avec des caméras FPV d’autres marques ?
Non, uniquement avec la caméra de DJI.

La caméra de DJI peut-elle être connectée avec d’autres systèmes de transmission sur Air Unit ?
Non.

Peut-on recevoir les images en provenance d’une source analogique 5,8 GHz classique (du FPV racing) ?
Oui, c’est alors l’antenne SMA à brancher en externe qui permet la réception.

Les antennes SMA sont-elles fournies ?

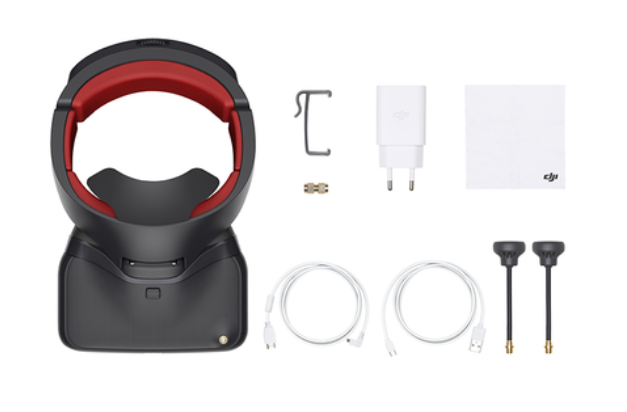

Oui, DJI en livre 3 modèles. Une Pagoda pour la réception analogique polarisée en 5,8 GHz, une cylindrique polarisée pour la réception en 2,4 et 5,8 GHz, et une dipôle non polarisée pour la réception en 2,4 et 5,8 GHz.

Le masque est-il compatible avec le Headtracking ?
Oui, ses capteurs prennent en charge les mouvements de la tête pour gérer l’orientation de la caméra.

La transmission vidéo est compatible avec le saut de fréquence ?
Oui, le FHSS est opérationnel, il permet un saut de fréquence automatique si la liaison est parasitée. Il n’est opérationnel qu’en liaison OcuSync.

Quelles sont les caractéristiques de la caméra OcuSync ?

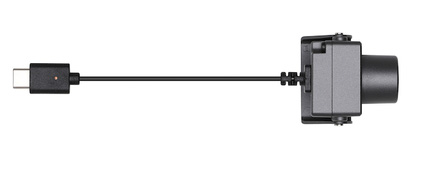

Elle repose sur un capteur CMOS 1/3’’ en Global Shutter (qui réduit les effets indésirables du Rolling Shutter). Son FOV est de 48°, elle filme en 1280 x 960 à 50 fps, 1280 x 720 à 60 fps, et 640 x 480 à 100 fps. Elle est prévue pour un usage avec le module d’émission Ocusync Air Unit.

Quel est le prix de la caméra seule ?
La caméra seule sera proposée à 79 €.

Quelles sont les caractéristiques du module Ocusync Air Unit ?
Il est prévu pour transmettre les images en provenance de la caméra Ocusync. Il fonctionne en 2,4 et 5,8 GHz, avec support du saut de fréquences FHSS, compatible avec 19 canaux (12 en 5,8 GHz et 7 en 2,4 GHz) ce qui permet un usage à plusieurs. Il peut transmettre des images en 1280 x 960 pixels à 50 fps. Pour une latence minimale, estimée à 50 millisecondes, il passe en 480p à 50 fps. Il est doté de 2 connecteurs pour 2 antennes.

Les dimensions et le poids de la solution Ocusync Air Unit ?
La caméra mesure 2,94 x 2,82 x 2,26 cm. Le module mesure 7,2 x 3,3 x 1,4 cm. Le tout pèse 43,7 grammes. Il faut ajouter à ce poids celui de l’antenne : 18,2 grammes pour la Pagoda, 9,4 grammes pour la Cylindrique, et 4,2 grammes pour la dipôle.

Quel est le prix du module seul ?
Il est proposé à 169 €.

Quelles sont les puissances d’émission ?
En 2,4 GHz, elle est de 178 mW aux Etats-Unis (FCC), et de 70 mW en Europe (CE). En 5,8 GHz, elle est de 350 mW aux Etats-Unis (FCC) et de 18 mW en Europe (CE).

Quelles sont les portées indiquées par DJI ?
En 2,4 GHz, ce serait 4 km en Europe (et 7 aux Etats-Unis). En 5,8 GHz, ce serait 700 mètres (et 4 km aux Etats-Unis).

Quelle la latence en mode numérique avec l’Air Unit ?
DJI indique 70 millisecondes en 1280 x 960 / 50 fps, 60 millisecondes en 1280 x 720 à 60 fps, et 50 millisecondes en 640 x 480 à 50 fps.

Les prix ?
Le masque seul est proposé à 599 € sur le site de DJI, il sera disponible dans les boutiques officielles et chez les revendeurs DJI. Une version avec la caméra et l’émetteur Ocusync Air Unit plus un sac de transport est à 679 €. Une version Combo est proposée à 999 € (avec la caméra, l’émetteur Ocusync Air Unit et 4 antennes son contenu n’a pas été indiqué).

Edit : désolé pour les changements de prix, qui évoluent au fur et à mesure de la mise à jour des pages sur le site de DJI.

La page officielle du masque DJI Goggles RE (Racing Edition) se trouve ici.

Une vidéo promotionnelle

Une autre

D’autres photos

Le module de réception OcuSync.

29 COMMENTAIRES

  1. Bonjour,
    Sait-on si le module et la camera seront compatibles avec les anciennes DJI Goggle (qui fonctionnaient avec l’Occusync du Mavic) ?
    Car si j’ai bien compris, si on peut monter le module et la camera sur n’importe quel engin radio-commandé, c’est exactement ce que j’attendais !
    (Mais racheter une paire de goggle à ce prix…)

  2. @ PierreFromBelgium : Il y a le mode Liveview 1080p/30, ça permet un visionnage en natif ! Ce serait dommage d’avoir un retour 1080p et de devoir le regarder sur des écrans 720p…

  3. Je suis assez curieux de voir le retour de bon pilotes fpv avec ce produit . Par contre les 50ms je crois pas que c’est ce qu’on a actuellement en occusync, mais ça commence à envoyer du couscous quand même.

  4. Pour avoir essayé (et revendues illico) les DJI Googles, j’avoue que pour moi le poids et l’encombrement sont totalement rédhibitoires.
    Mais c’est interessant.

  5. On va dans le bon sens me semble-t-il!!! en réduisant la latence avec une transmission numérique!!
    J’suis pas expert mais c’est ce dont on rêve tous un peu… Pourvu que cette technologie se développe et se démocratise ( Bcoz les pèpètes.. ) Pour cela, il ne faut pas, qu’elle reste pas du type ” propriétaire”…

    Ou j’dis une bêtise?

  6. 18mwatt d’émission video en europe c’est une vaste blague!!
    700m en zone vierge …
    comment le recepteur connais la position europe ou state puisqu’il n’y a pas de gps sur le module?
    en gros comment squeezer cette connerie politique?
    Et AUTRE QUESTION Est ce compatible avec les Goggle 1 blanche que j’ai deja
    apparement sur le chat Dji il disent que non mais ils peuvent mantir pour vendre le nouveau…
    il y a 1 seul test en video sur youtube pour le moment le mec a pas testé avec l’ancien casque pourtant il l’a juste sur la table … quelle naze…
    https://www.youtube.com/watch?v=sirLtyqkGoQ
    merci pour tes précisions sur le Lag je sais pas ou tu les a trouvé pourtant j’écume depuis Hiere…
    Tcho

  7. Perso, je ne comprends pas la mention “RACING” :

    “obtenir une portée de 7 kilomètres mais pas en Europe et dans certaines conditions, avec une latence de 50 ms mais uniquement avec un retour en 480…”

    autant avoir un système analogique pour moins cher et moins lourd dans ces conditions??
    parce qu’en plus faire une race à 7km de soit…… faudra de sacré lipos! et pas se manger de gate…

  8. @ Bben : je vais revoir ma phrase, le 7 km et le 50 ms ne sont pas liés. Ce sont deux valeurs qui correspondent à des usages différents.

  9. @ Fred,
    Certes, mais ce que je trouve important dans la phrase c’est le lien : 50ms et 480 !!
    Là ou on perd le bénéfice de la HD qu’est censé offrir la solution. sur un racer, on ne va pas se balader trankilou pour pouvoir profiter de la HD, du coup est ce que ça concurrence véritablement Connex/Amimon??

    Je vois plus comme une extension de lightbridge capable de prendre en charge de l’analogique ou de dégrader sa prestation….. (après je ne connais pas ces solution intimement non plus)

  10. @ Bben : Je pense qu’il a falloir attendre de l’essayer en vrai, la fiche technique ne donnera plus beaucoup d’indices maintenant, et la réalité est souvent cruelle avec les liaisons radio 😎

  11. @Bben l’intérêt principal du numérique en course fpv c’est pas tant la HD (même si c’est encore plus sympa) mais c’est surtout l’absence de perturbations et la possibilité de voler à plus de 4. Imagine une course avec 10 ou même 15 pilotes sur le track !! ( l’extase pour moi ). Un peu comme l’arrivé du 2,4ghz sur les terrains de modélisme.

  12. @Laurent,
    Ok merci!! J’avais complètement zappé cet aspect là!

    (mais je trouve galvauder l’usage du mot “racing”, ça sent le marketing à plein nez!)

  13. Pas de réponse sur la façon dont on peut sélectionner la puissance d’émission?
    Parce que comme je voyage pas mal je ne vois pas pourquoi je me trouverai bloqué avec une puissance européenne quand je suis aux USA… 🙂

  14. Bonjour,

    Une question…
    Afin de ne pas trop se faire rôtir le cerveau pendant de longues heures… Est il envisageable de brancher une antenne externe pour squizzer l’antenne en 2.4 gh du sert tête ?!!
    Car j’ai lu que le débit d’absorption spécifique était sensiblement le même qu’un téléphone portable tout de même…
    Merci !

  15. @Fred : pour équiper mes avions et pouvoir faire du FPV avec les DJI Googles RE j’ai fais acheter par mon fils qui est aux USA l’ensemble caméra/émetteur https://store.dji.com/fr/product/dji-ocusync-air-system
    Comme ça je suis sûr d’avoir la puissance max. C’est sécurisant pour voler… Après peut-être que le casque adapte la puissance en fonction des infos de l’émetteur? A voir.
