Eachine VTX03

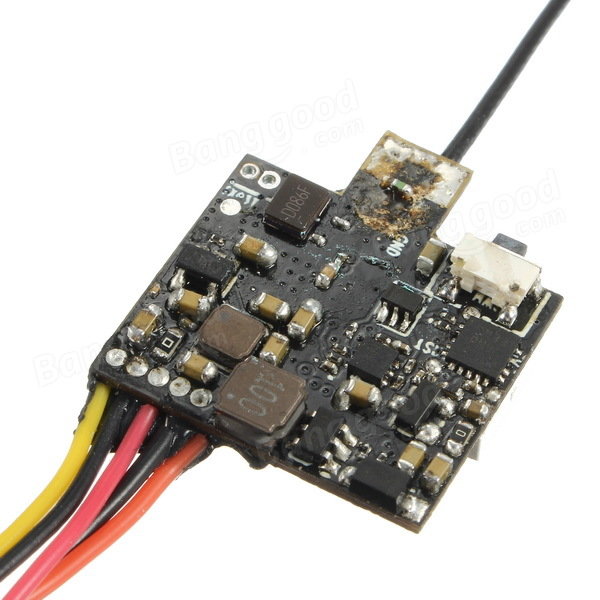

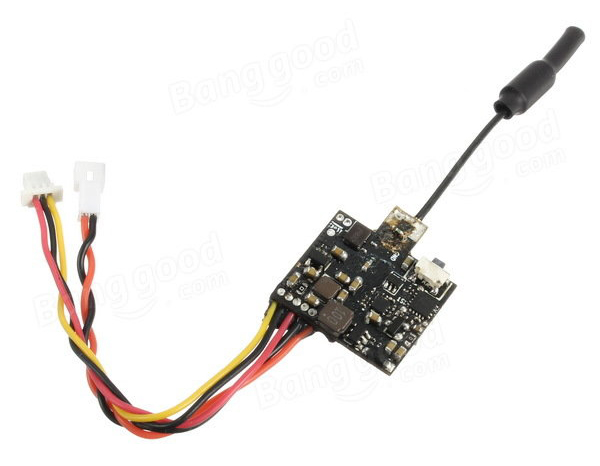

eachine vtx03 08Les combos caméra – émetteur vidéo 5,8 GHz du moment vous semblent fragiles et finalement peu adaptés à un usage sur un nano multirotor ? Vous n’avez pas tort… Une solution sera peut-être d’adopter cet émetteur vidéo et le coupler à une micro caméra. C’est le même que celui qui équipe le combo TX03 d’Eachine (voir le test ici). Il émet en 5,8 GHz sur 72 canaux, avec une puissance de 25 mW, 50 mW ou 200 mW. Et même de 0 mW pour effectuer des réglages sans aucune émission. Un bouton unique permet de gérer les réglages de la caméra, et une LED de les vérifier.

Les différences avec le TX03 ?

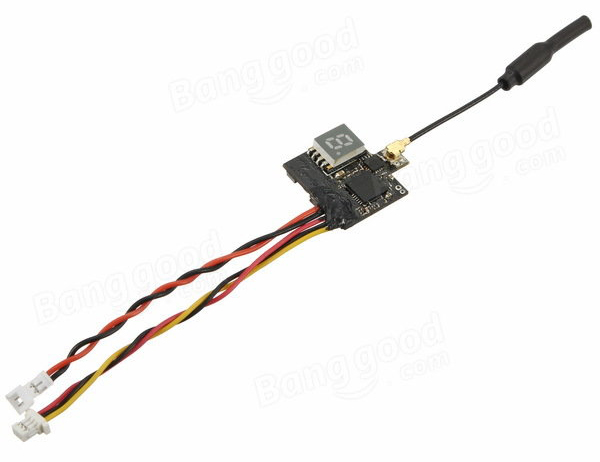

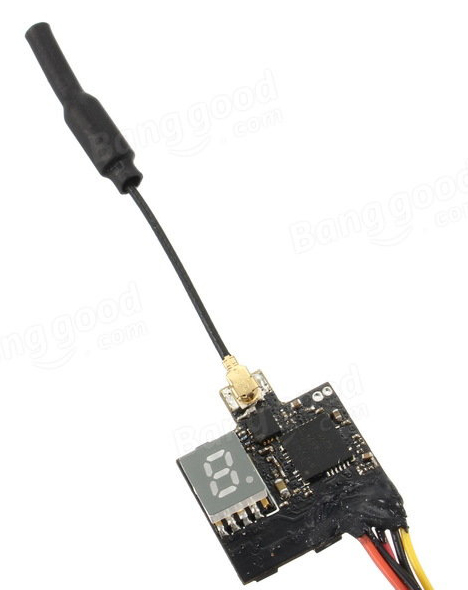

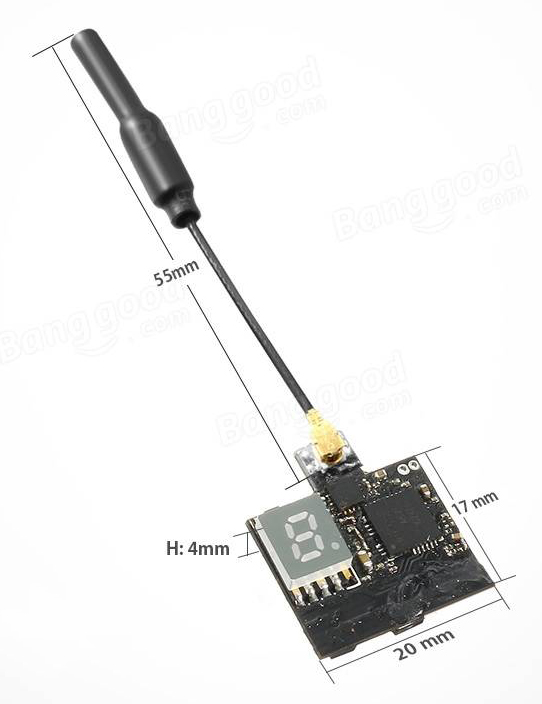

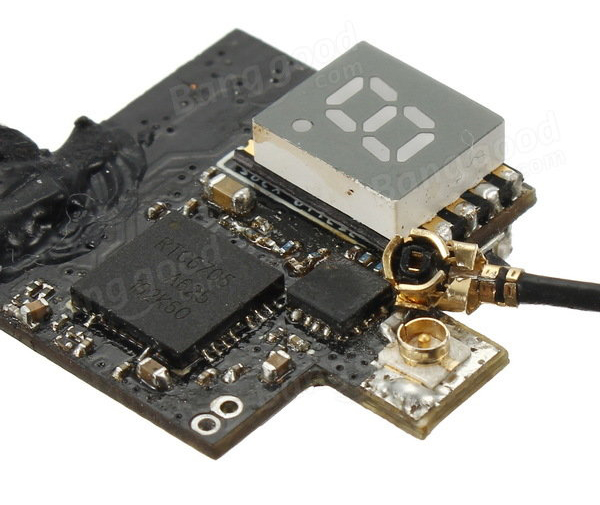

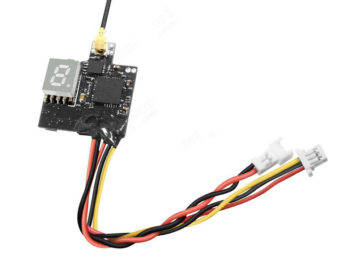

Ce n’est pas un combo, il est dépourvu de caméra. A la place, on trouve un câble et son connecteur, qui servent à en brancher une, à l’alimenter et à récupérer son signal vidéo. Pas d’antenne cloverleaf polarisée, à plusieurs lobes : l’antenne est une dipôle de 5,5 cm de longueur et 5 mm de diamètre fixée avec un connecteur pigtail. eachine vtx03 02Quel est l’intérêt du dispositif ? Il permet de placer la caméra à l’avant de l’appareil de manière plus facile, de loger l’émetteur vidéo autre part sur la machine, par exemple bien protégé à l’arrière sous le carénage. L’antenne dipôle offre moins de surface pour les chocs et ne risque pas d’être déformée et écrasée. La prise pigtail permet de changer l’antenne sans soudure, et d’espérer qu’elle se décroche en cas de crash violent. Le VTX03 mesure 2 x 1,7 x 0,4 cm pour un poids de 2,97 grammes. Il est à alimenter avec du 3,2 à 5,5V, c’est-à-dire avec une batterie 1S. Il est proposé à moins de 12 € chez Banggood (avec le port mais hors taxes). Notez qu’il existe aussi une version VTX02 à 200 mW et une version VTX01 à 25 mW, les deux à 40 canaux 5,8 GHz au lieu de 72.

D’autres photos



eachine vtx03 08 eachine vtx03 03 eachine vtx03 01 eachine vtx03 04 eachine vtx03 05 eachine vtx03 06

16 commentaires sur “Eachine VTX03

  1. BURK 🙁 🙁 Que de soudures dégueulasses et reprises à la main, même pas nettoyées 🙁
    Sur ce type d’émetteur , il sera judicieux d’y souder soi même une VRAI antenne, puis fondre le tout dans un jaja (époxy ou silicone) pour en assurer la tenue et la robustesse et pour le prix ou pourra avoir un truc exploitable 🙂

  2. 12€…12 purée de prout d’euro…!!! Alors que le RX5808 est à 8/9€…Eachine m’étonnera toujours, mais ce vTx est pour le coup vraiment intéressant ! Que ce soit pour du nano coreless ou du brushless !
    Je pense, par exemple, au quad format 120mm (aerotek P’tiot & cie).
    Vraiment top !

  3. J’ai tenté de souder une antenne souple à la place d’une cloverleaf et le résultat fut décevant du coup c’est quoi la différence techniquement entre une dipôle et une cloverleaf en terme de qualité de signal?

  4. Je n’ai eu aucun soucis particulier avec une antenne souple pour de l’indoor. C’est même mieux (moins de glitchounay !). Je pense qu’effectivement, en environnement outdoor, la cloverleaf diffusera mieux de manière homogène. tout dépend, au final, du besoin !

  5. @Tomppy: Antenne dipole = polarisation linéaire, tes antennes émission-réception doivent être alignées sinon forte atténuation (max de perte quand elles sont perpendiculaires). Antenne Cloverleaf = polarisation circulaire, tes antennes ne sont pas sensibles à l’alignement. Dans la pratique, le dipôle fonctionne mieux en indoor, les cloverleaf captant très bien les réflexions d’émission des murs ce qui dégrade facilement l’image.

    Pour l’émetteur Eachine, ils auraient dû nettoyer la résine avant de faire les photos ! Sinon vous pouvez le faire vous même avec un brosse à dent et de l’alcool à brûler.
    La prise uFL est une bonne idée, ça permet de cabler une prise SMA sur le chassis (avec une rallonge uFL->SMA) et ne plus arracher la prise de l’émetteur (modif que je fais sur tous mes émetteurs maintenant).
    Attention à la puissance, il ne semble y avoir aucun système de dissipation, la puissance baissera automatiquement avec la température… vous penserez être à 200mW alors que vous ne serez qu’à 40 ?

  6. @aiRVB :: Attention sur le chemin d’une antenne vers sa partie active (Rx ou Tx) un connecteur est souvent signe d’affaiblissement, certains parlent de jusqu’à -3dB .. Donc minimiser le nombre de connecteurs, renvois, adaptateurs etc sur le chemin du signal antenne au mieux 🙂 !

  7. @aiRVB les soudures ne sont pas nettoyé pour une simple raison, c’est interdit depuis quelques année.

  8. Couplé avec une mini ccd type HS1177M, ce sera parfait sur un 180!
    Reste plus qu’a faire un micro-osd au meme format (voir a l’integrer a ce vtx) et ce sera royal 🙂

  9. Bonjour, est-il possible de coupler cet emetteur avec avec une lipo 1s et l’associer à une mobius mini? Merci par avance

  10. Bonjour
    J’ai fait l’acquisition de cet émetteur que j’ai associé à cette caméra
    http://www.banggood.com/600TVL-8_0MP-14-2_8mm-CMOS-FPV-170-Degree-Wide-Anlge-Lens-Camera-PALNTSC-p-984345.html?rmmds=myorder
    mais je trouve que cette dernière n’est pas au niveau de la caméra du combo TX03 notamment en terme luminosité.
    Auriez vous une autre caméra équivalente a celle du TX03, et du format de la mienne, car j’ai fait un montage dans un Hubsan 107d.
    Merci par avance
