ImmersionRC Tramp HV (et Racewand TNR), le test

20
6669

Comment ça marche ?

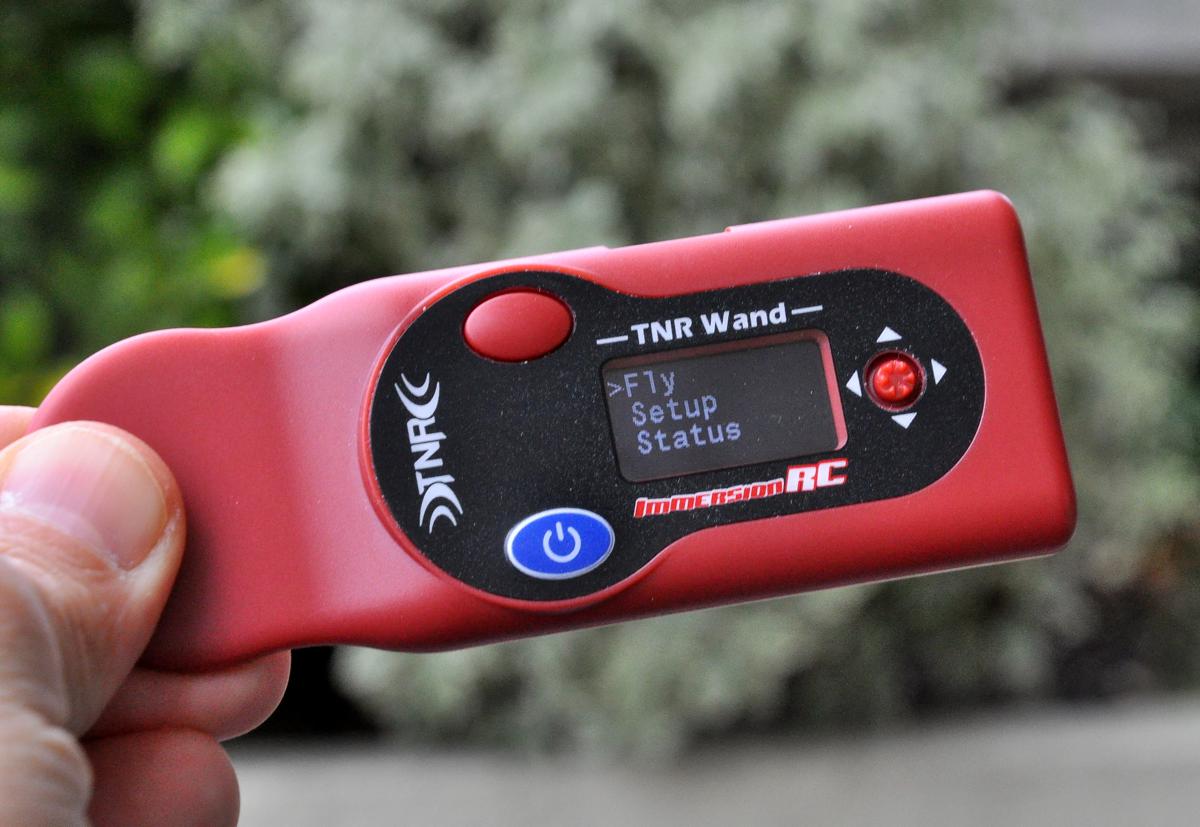

Il suffit de choisir les réglages avec un mini joystick, en vérifiant avec l’écran OLED monochrome (128 x 64 pixels pour une diagonale d’un peu moins d’un pouce), puis d’approcher le Racewand TNR du module RFID et d’appuyer sur le bouton principal. Si l’ordre est transmis, une diode verte s’allume et l’appareil bippe deux fois. dsc_0055-1200Si l’ordre n’est pas pris en compte par l’émetteur vidéo, une diode rouge s’allume et un bip grave est émis. La transmission de l’ordre est immédiate, de l’ordre de la seconde. Un détail qui a son importance : l’émetteur n’a pas besoin d’être alimenté pour être réglé ! Idéal pour effectuer un réglage de l’émetteur pendant que d’autres sont en vol, sans risquer de les parasiter. Et ça fonctionne ? Oui, c’est absolument bluffant ! Machine éteinte, vous pouvez régler fréquence et puissance, lire le réglage de la fréquence et de la puissance, obtenir la version de l’émetteur, et mettre en place une « heat », c’est-à-dire préparer les réglages automatisés de plusieurs pilotes, à la volée. Lorsque l’émetteur est alimenté, vous pouvez procéder aux mêmes manipulations, et en sus vérifier sa température. Intéressant !

Une « heat » ?

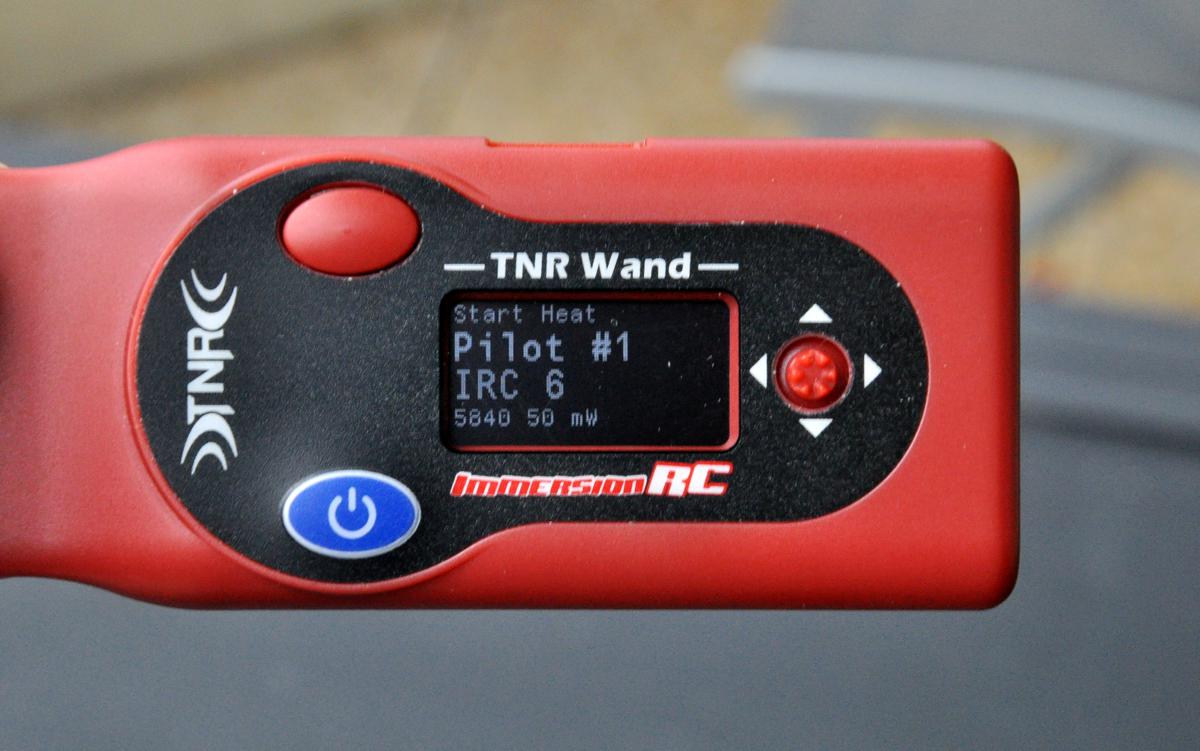

Si vous avez l’habitude de voler à plusieurs, vous avez expérimenté les réglages sur le terrain. Il faut trouver des fréquences qui ne se chevauchent pas, il faut que chacun sache comment régler son émetteur, que chacun connaisse la correspondance entre les fréquences en MHz et les lettres et numéros des plages et fréquences, que ceux qui règlent avec de dips aient la table à portée de main. dsc_0061-1200Bref, il est préférable que tout soit réglé à l’avance, soit peine de temps perdu à le faire, et à faire souffrir les racers en cas d’erreur. Avec le Racewand TNR, vous indiquez le nombre de pilotes, jusqu’à 16. Puis vous réglez à l’avance les fréquences et les puissances pour chacun d’entre eux, avec l’aide du petit écran monochrome. Notez que vous pouvez régler la puissance d’émission entre 25 mW et 600 mW avec un incrément de 25 mW. Soit 25, 50, 75, 100, 125, etc. – alors qu’en usage normal, seules les valeurs 25, 200, 350 et 600 sont proposées. Ensuite ? Vous lancez le « Start Heat » : il suffit de présenter le Racewand TNR devant chaque module RFID et d’appuyer sur le bouton, puis de passer au suivant. Le réglage pour chaque pilote (ou plutôt chaque machine) est automatique. Le bonheur quand on démarre une séance de vols à plusieurs, en club ou simplement entre amis.

Les tests de puissance

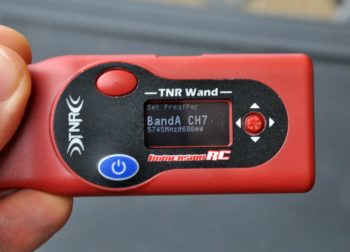

johnpwarren_antenna_and_radio_waves-1979pxAvec le RF Power Meter d’ImmersionRC (qui m’a été confié par la boutique StudioSport), j’ai effectué les relevés de mesures de puissance de chaque fréquence. Les résultats sont consignés dans ce document, qui contient aussi ceux de tous les autres émetteurs testés à ce jour. En réglage 25 mW, la moyenne des mesures est de 30,73 mW, soit plus que la réglementation – mais pas de beaucoup. La portée sur le terrain est très correcte pour un émetteur de 25 mW, et pour cause, puisqu’il dépasse un peu. En réglage 200 mW, la moyenne est à 205,88 mW. Pas mal aussi, l’émetteur est conforme aux promesses. En 350 mW, la moyenne mesurée est de 306,92 mW. C’est un peu moins que prévu, mais il y a une explication. dsc_0060-1200On comprend ce qu’il se passe pendant les mesures en réglage 600 mW : la puissance monte à 600 mW, la dépasse un peu, et descend rapidement, jusqu’à moins de 50 mW… Je n’ai pas poursuivi le relevé des mesures en 600 mW, il n’était pas significatif.

Que se passe-t-il ?

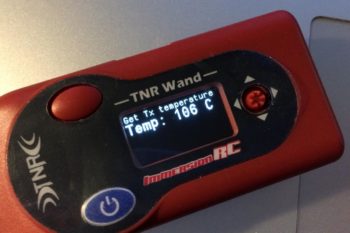

L’émetteur est protégé contre l’excès de chaleur ! La mesure de la température, via le Racewand TNR, monte jusqu’à 107°C à 600 mW, puis redescend rapidement, l’émetteur réduisant automatiquement la puissance, jusqu’à 50 mW la plupart du temps. Avec un ventilateur, l’émetteur monte à 300 mW environ. Conclusion ? Même en 350 mW, l’émetteur réduit sa puissance automatiquement si la chaleur augmente trop, ce qui explique ces mesures en-dessous des promesses de la fiche technique. img_5016-1200Il est donc indispensable – la documentation le rappelle fort à propos – de placer l’émetteur à un endroit bien ventilé par le flux d’air si vous comptez l’utiliser en 350 ou 600 mW. S’il n’est pas assez refroidi en vol, il émettra à faible puissance. C’est une fonction très appréciable pour augmenter la durée de vie de l’émetteur, mais cela peut jouer des tours si on décide de s’éloigner un peu puisque la portée est réduite par la limitation de puissance.

Petits désagréments

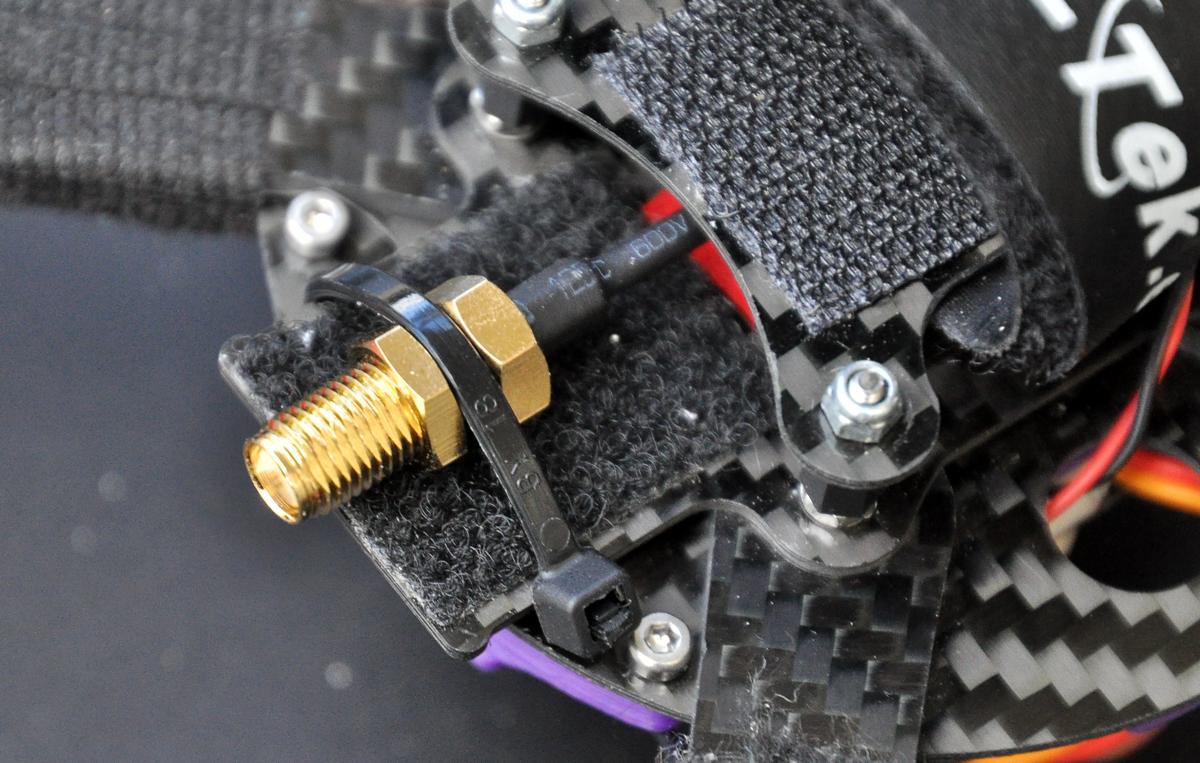

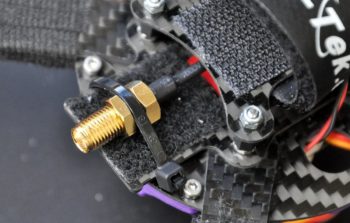

dsc_0009-1200J’ai été averti par des utilisateurs du Tramp HV qu’il fallait impérativement bien isoler le câble pigtail vers antenne. Je le confirme : il est très sensible aux interférences, aussi bien celles d’une antenne 2,4 GHz, que la proximité de composants électroniques, et même le carbone (conducteur). Le symptôme ? Des parasites apparaissent à l’écran quand on pousse les moteurs. La solution ? Il faut protéger ce câble avec une (ou plusieurs) gaine(s) thermo pour l’écarter du carbone et de l’électronique.

Installation…

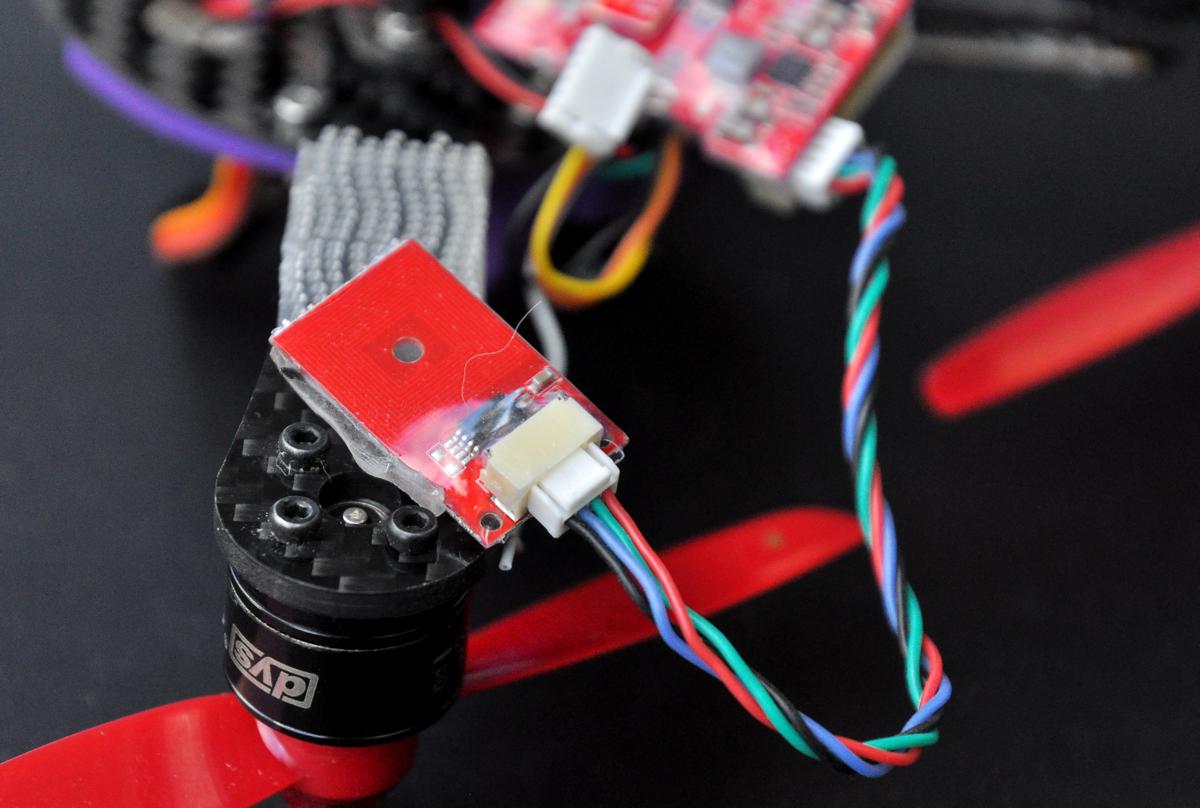

Placer le Tramp HV dans une frame de petite taille peut être un challenge. Il faut qu’il soit suffisamment aéré pour fonctionner correctement, il faut aussi qu’il soit suffisamment protégé pour ne pas être exposé en cas de choc. dsc_0011-1200Il faut aussi trouver un endroit où placer l’antenne via son câble de rallonge et la fixer convenablement. Enfin il est impératif de trouver un emplacement protégé mais accessible pour le module RFID et éviter à tout prix de le placer directement sur le carbone. Placer le Tramp HV dans une frame est donc une étape à penser à l’avance, sous peine de surprises désagréables. Attention aussi, les câbles sont fragiles et n’apprécient pas être malmenés pendant le montage…

>>>> LA SUITE DE CETTE CHRONIQUE SE TROUVE ICI <<<<
