Eachine MC02

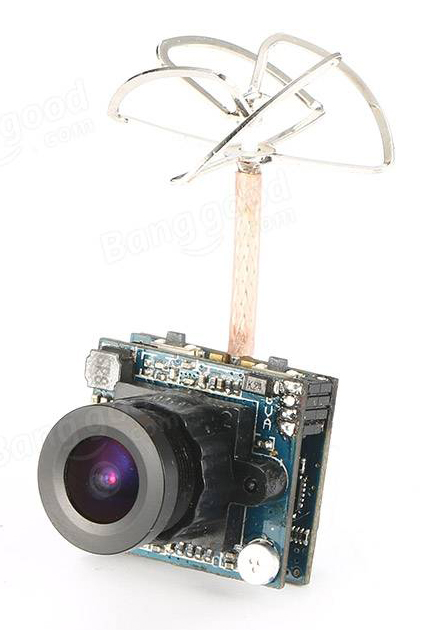

eachine-MC02-04Et un mini combo caméra-émetteur vidéo de plus ! Mais le MC02 de Eachine est plutôt séduisant. Il mesure 2,3 x 2 x 2,66 cm (sans l’antenne) avec une caméra CMOS 900TVL PAL ou NTSC, qui filme avec un angle de 110°. L’émetteur diffuse sur les 40 canaux du 5,8 GHz, dont les fréquences Raceband, avec la possibilité de choisir la fréquence à distance via la radiocommande en PWM. Le plus intéressant ? Il est capable d’émettre en 25 mW (compatible avec la réglementation européenne), mais aussi en 200 mW pour obtenir une portée plus grande. L’antenne est une RHCP à 4 branches.

Et puis…

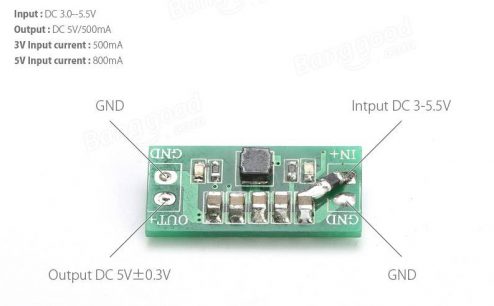

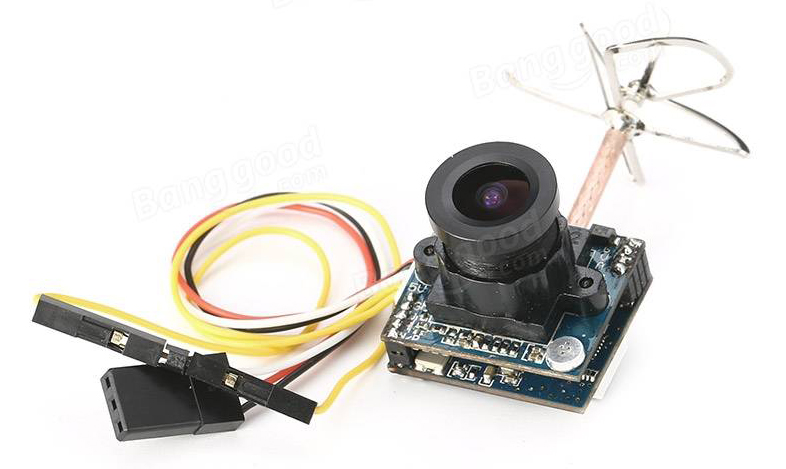

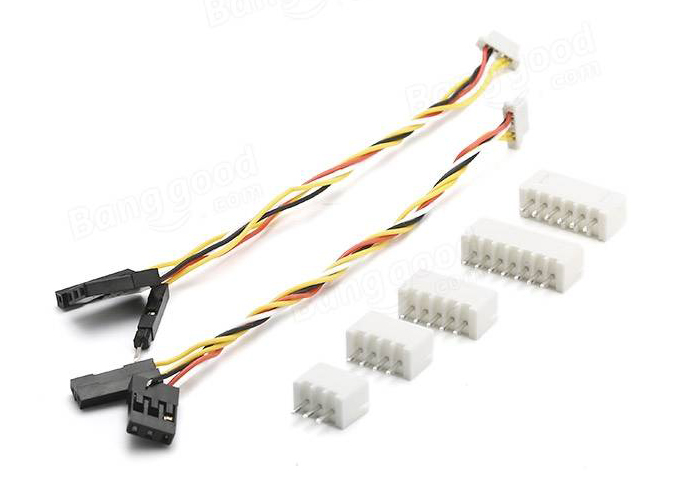

La consommation annoncée n’est que de 100 mA. Pour l’alimenter, Eachine fournit un câble et plusieurs prises Molex (type équilibrage) pour des batteries de 2 à 6S ! Et en 1S ? Ca fonctionne aussi, mais il faut souder un module Booster, fourni. eachine-MC02-02La caméra ajoute une option intéressante : il est possible de placer la caméra de manière normale, antenne vers le haut. Mais aussi vers le bas, ou sur les côtés, en conservant une image horizontale. Cela permet de placer la caméra sous un multirotor, ou sur le côté du fuselage d’un avion ou d’une aile ! Vous vous en doutez, cette caméra n’est pas faite pour les nano multirotors tels que le Tiny Whoop, d’ailleurs elle pèse 9,9 grammes (sans le Booster ni les câbles). Mais elle peut se révéler sympa sur un engin plus puissant ! La MC02 de Eachine sera proposé à moins de 30 € chez Banggood (avec le port mais hors taxes), pour une disponibilité fin août 2016.

D’autres photos

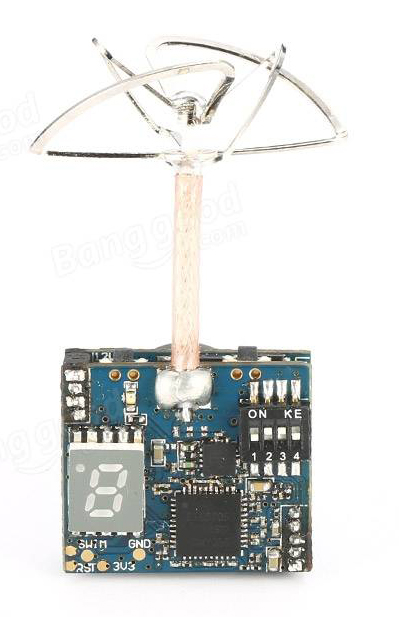

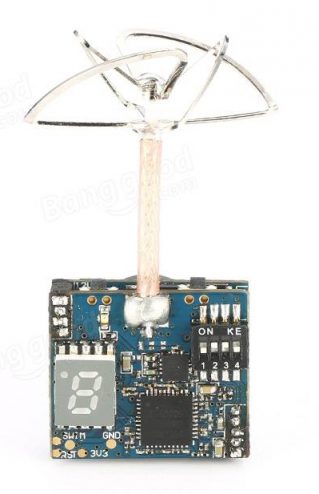

eachine-MC02-03

eachine-MC02-05

eachine-MC02-07

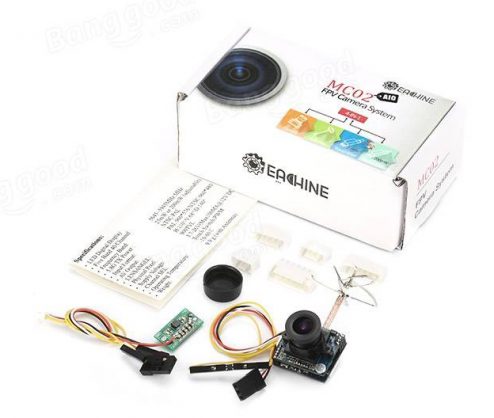

eachine-MC02-06



5 commentaires sur “Eachine MC02

  1. rhâ.
    gros bémol perso : les dips pour changer les fréquences/puissances/toussa je suis vraiment pas fan.

  2. Ca a fait pitch (cramé) au bout de 30 secondes branché sur prise équilibrage d’un lipo 2s. C’est arrivé a quelqu’un d’autre? la qualité d’image avait pas l’air mal!

  3. non tyu es sur que tu l’as bien brnaché sur la prise déquilibrage d’une 2s mais uniquement sur la partie 1s je veux dire alimentée sur 1s = 4,2V et pas sur 2S auquel cas 8,4 elle fume
    l’image est ok mais trop sombre pour moi manque de luminosité par ciel bleu ou en indoor eclairé ca va mais par temps gris ou en foret c’est sombre meme en augmentant le contraste+ luminosité dans les lunettes

  4. Bonjour à tous, qui saurait me montrer comment la brancher sur un eachine qx90 ? Je débute dans le monde du fpv et je ne maîtrise rien.
    Car la caméra d’origine du qx90 est trop naze.
    Merci
