Tiny Whoop, la sensation du moment
Ce montage se répand comme une trainée de poudre parmi les pilotes de FPV racing ! Mais c’est quoi, le Tiny Whoop ? Prenez un multirotor tout petit format, capable de voler en intérieur, et qui dispose d’un mode acro (sans stabilisation). En plus de modes stabilisés, bien sûr. Assurez-vous que ses hélices sont protégées des chocs avec les obstacles que l’on trouve en intérieur. Ajoutez-lui une caméra avec retour vidéo en temps réel, elle-aussi de tout petit format. Changez les moteurs d’origine pour être en mesure de porter cette caméra. Ajoutez un petit support imprimé en 3D. Secouez le tout et vous obtenez le Tiny Whoop ! Le site par lequel tout démarré se trouve ici.
Sur base Horizon Hobby

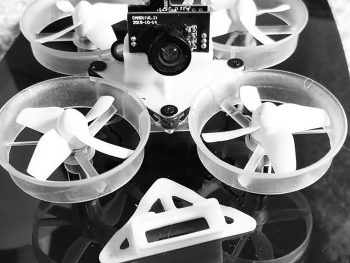

L’engin qui sert de plateforme est le Blade Inductrix de Horizon Hobby, un appareil que nous avions testé ici, et adoré ! Les modifications ne sont pas complexes à réaliser. On trouve plusieurs modèles de combos caméras-émetteur vidéo grand angle (c’est indispensable pour voler en intérieur) qui peuvent équiper l’Inductrix. Celui de Horizon Hobby, le VA1100, désormais difficile à trouver et limité à une puissance d’émission de 10 mW, le Elite de Quanum et le F797T de Banggood (ce sont les mêmes modèles, de 25 mW). Ces caméras sont fournies avec un doubleur d’alimentation, ce qui permet de les brancher sans bidouiller ni souder – même s’il est préférable de retirer leur protection plastique. Les moteurs d’origine sont parfaits pour l’Inductrix sans surpoids. Avec la caméra (et sa protection plastique), il faut compter 4,7 grammes supplémentaires, sans compter un éventuel support à imprimer en 3D (très pratique, il faut le dire), comme celui-ci.
Motorisation améliorée

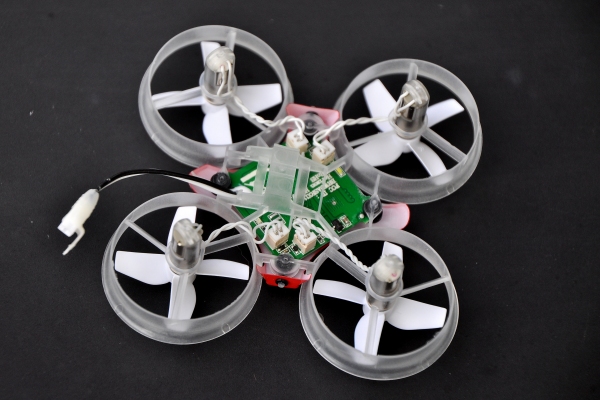

Peut-on voler avec les moteurs d’origine ? Oui, mais le manque de puissance est handicapant. Il faut opter pour des moteurs un peu plus puissants, toujours de type Coreless de 6 mm. Le grand spécialiste est MicroMotor Warehouse, qui propose des moteurs un peu chers, mais réputés de bonne qualité. Ceux-ci, par exemple. Attention, les moteurs Coreless, à la différence des brushless, ont une durée de vie limitée. Leur durée de vie est de 5 à 6 heures, soit plus ou moins une centaine de vols. Pensez à prendre suffisamment de moteurs CW et CCW (prévus pour tourner dans le sens des aiguilles d’une montre et dans le sens contraire) : ils ne sont pas prévus pour être inversés. Le changement de moteur requiert aussi de passer à des batteries un peu plus costaudes. Celles préconisées sont les Lipo 1S 3,7V 205 mAh de MyLipo.de. Les hélices, qui s’apparentent à des turbines, restent celles d’origine.
Pour le piloter ?
Le Blade Inductrix est équipé d’un émetteur radio 2,4 GHz de type DSM2/DSMX. Il faut donc une radiocommande Spektrum, un modèle compatible, ou un modèle rendu compatible. Les Spektrum sont d’excellentes radiocommandes, peut-être avez-vous déjà une DX ? Certaines radiocommandes Devo de Walkera sont directement compatibles avec un simple reflashage avec le firmware DeviationTX. Pour les Taranis de FrSky, Orange propose un module DSM2/DSMX qui vient s’enficher à l’arrière, dans la trappe. Il existe aussi pour les radiocommandes Futaba. Au final ? Le Tiny Whoop est une petite machine qui conserve tous les avantages de l’Inductrix, c’est-à-dire sa précision et sa résistance aux chocs. Son concurrent, c’est le Blade Nano QX2, déjà tout équipé : vous n’avez rien à faire… mais il coûte un peu plus cher. Si vous voulez le gonfler aux hormones, il suffit de l’équiper, lui-aussi, de moteurs un peu plus puissants – sachant que la batterie d’origine est mieux dimensionnée. La météo n’est pas bonne ? On s’en balance, on vole en immersion à l’intérieur…
Souvenirs souvenirs

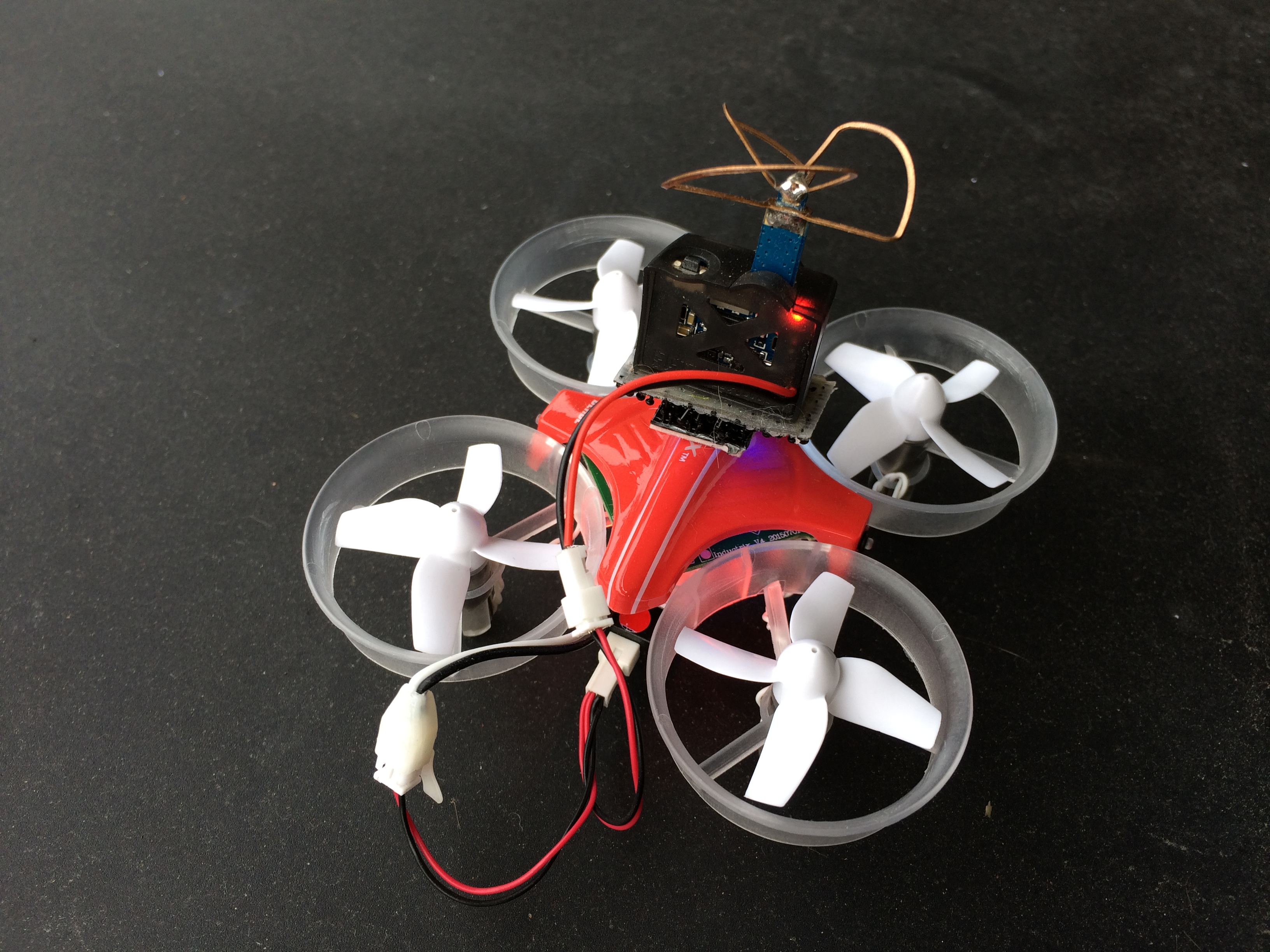

L’Inductrix équipé d’une caméra VA1100, il y a quelques mois, lors de son test…
Le Tiny Whoop, aux mains de bons pilotes…
[fbvideo link= »https://www.facebook.com/joel.brown.5070/videos/10157077927310235/ » width= »500″ height= »400″ onlyvideo= »1″]
hello.
J’avais déjà transformé un jjrc 1000A en lui rajoutant une caméra+ émetteur+antenne.
Maintenant j’ai monté un nouveau à base de frame parrot roling spider+ contrôleur scisky pour bénéficier du mode acro et full paramètres.
Me reste plus qu’a le tester en vol la 2ème version car j’attends les batteries..
Sinon une scisky avec 4moteurs 8.5x20mm est nettement mieux , surtout en gemfan 65mm
😉 Etr pour lae frame c’est. L’embarras du choix mais perso j’ai craqué pour un wasp 110 de chez sosx frame
sympa l’article Fred, me reste plus qu’à équiper mon Inductrix 🙂
@Batiste
je te rejoins car je viens de finir un micro FPV de 54g avec une Frame Picnic Quads
Quelques images en vrac pour ceux qui ne connaissent pas.
https://goo.gl/photos/u8K8R8Y4VxfoNmPe6
Plus qu’à acheter la maison pour voler dedans 😉
@Baptiste > pas exactement le meme usage en fait.. l’avantage de l’inductrix c’est qu’il peut rentrer dans un obstacle sans tomber, il rebondit et repart dans l’autre sens, pour l’avoir testé c’est vraiment bluffant, quasi-impossible de le faire se retourner ou tomber
Du coup, en fpv indoor, tu peux vraiment tenter toutes sortes de défis idiots sans avoir a te lever toutes les 10 secondes pour remettre le quad sur pattes parce-qu’il s’est retourné…
En revanche un micro-brushed avec une scisky fera un très bon racer en petit gymnase ou dans un jardin
Bon par contre je me méfie toujours un peu des produits MMW, hyper markettés sans qu’on sache trop à quel point c’est effectivement de la bonne came ou pas (en témoignent les alienwii hors de prix et buggées, avec une pénurie entretenue pour maintenir la demande… et qui ont finit en open source que personne sur BG n’a pris la peine de copier…)
C’est une tuerie!
Moi qui déprime avec toute cette pluie, ça donne vraiment envie.
Pour avoir eu le Hubsan H107D, ce Tiny Whoop à l’air clairement dans une autre catégorie. Plus petit, plus maniable et moins fragile!
un grand merci Fred je le savais que ma coccinelle, aurait une deuxième jeunesse. Blague a par en a peine 3 ans s est affolent l evolution. i like 😉
@fred : un autre site où trouver ces moteurs plus puissants ? (sold out pour l’Europe pour celui indiqué dans l’article). J’ai bien envie d’upgrader mon inductrix en Home-Fpv !
60€ le drone BNF, 50€ les 2 sets de 4 moteurs, 35€ de combo FPV, 40€ les 5 LiPo et 30€ le module Orange TX pour Taranis : plus de 200€ quand meme, c’est pas donné, j’vais peut-être me faire tuer par ma femme mais trop hate de tout recevoir 😀
Sympa mais pas un peu frustrant l’autonomie?
Je fais « la meme chose » avec un nano QX pour le moment mais ca vole 2mn max, je trouve ca un peu court…
@fahua
Oui mais la lipo est pas intégrée et seulement 6 euros
Voler 2mn dans un intérieur ça peut être bien sympa, en tout cas moi c’est commandé ! 😉
Commandé aussi !
@EpicUrien
Tu l’as trouvé où ton module orange à 30€ ? je galère à trouver un modèle pas cher et il est en rupture depuis longtemps sur HK…
@Stefo
Je l’ai pris en Suisse ou il est en stock
http://www.dronefactory.ch/dronefactory-shop/spektrumorangerx-dsmx-dsm2-jr-modul/
Si vous avez des liens pour les moteurs et batteries ailleurs que sur les sites déjà proposé, je suis preneur.
Cool, merci pour ta réponse Bob ! Par contre j’ai regardé de mon côté et apparemment les premières versions d’Orange TX marchent mal avec l’Induktrix. La version 1.2 qui vient de sortir chez HK si par contre, mais c’est un petit peu technique à configurer :
http://www.hobbyking.com/hobbyking/store/__90770__OrangeRX_DSMX_DSM2_Compatible_2_4Ghz_Transmitter_Module_V1_2_JR_Turnigy_Taranis_compatible_.html
Comment configurer :
http://blog.matthew-evans.info/2016/05/20/orangerx-the-fix/
@Sylvain
Pour les batteries, j’ai pas trouvé moins cher cher que chez Mylipo.de (le prix baisse à partir de 8ex)
et pour les moteurs, j’en ai trouvé de la même ref chez amazon, commandé hier et déjà expédié :
http://www.amazon.com/Micro-Motor-Warehouse-NanoQX-coreless/dp/B015Z5NC5E/ref=sr_1_1?ie=UTF8&qid=1464967198&sr=8-1&keywords=Micro+Motor+Warehouse+NanoQX+Motor
ERRATUM, le lien amazon pour les moteurs n’est pas le bon, il s’agit de moteurs moins puissants (CL-0615-11)
Toi tu veux des CL-0615-14 qui sont plus puissants…
Je en retrouve pas le lien, ce n’est peut-être plus en stock, désolé
Voilà le bon lien mais ils sont en rupture, désolé…
http://www.amazon.com/Micro-Motor-Warehouse-coreless-CL-0615-14/dp/B015Z79HJW?ie=UTF8&psc=1&redirect=true&ref_=od_aui_detailpages00
Impossible de mettre la main sur les batteries : pensez-vous que celles ci iraient aussi
Turnigy Nano-Tech 200mah 1S 35~70C LiPoly Battery (Turnigy, Kyosho, E Flite, Parkzone)
Les batteries sont dispo sur MyLiPo.de, juste elles le sont que pendant quelques minutes.
Je suis inscritsa l’alerte disponibilité et je recçois une notifiction par mail de stock régulièrement, par contre si j’attends une heure pour aller sur le site c’est deja tout vendu mais j’en ai repris 6 y’a encore 3 jours.
Le lien donné dans le présent article ne marche plus. Il y a ce lien qui marche mais c’est que pour une précommande, pas de stock avant mi-juillet apparemment :
http://www.mylipo.de/Lipo-205mAh-37V-25C-50C-msr-Nano-CPX-QX-VORBESTELLUNG-PREORDER-ca-1572016
Les turnigy semble aussi aller pour le inductrix d’après un commentaire sur HK. J’en commande en attendant d’eventuellement commander celle de mylipo.de quand il y en aura de nouveau.
Pour les moteurs il y a d’autre moteurs qui pourrait faire l’affaire vu que c’est aussi la rupture de stock?
Hello,
Quelqu’un aurai un lien pour la F797T ? J’ai commandé le combo sur banggood mais il est pas en stock …
Et même chose pour les moteurs, un lien avec du stock ce serai génial 😀
Quelqu’un le Kv des moteurs de base de l’industrix car sur le site de micro motors il y a des moteurs à 11000 kv
Quelqu’un connait le kv des moteurs de base de l’industrix
J’aimerais savoir si il y a moyen de bidouiller quelque chose pour que le drone soit compatible avec ma pro tronik ?
Bonjour
Impossible de paramétrer le module Orange TX pour Taranis.
Vous avez un auto a me conseiller?
merci a vous 🙂
Salut. Quelle serait les meilleurs lipos svp ?
@Clément : Ca se passe ici : https://www.helicomicro.com/comparatif-batteries-pour-tiny-whoop/
