Fréquences vidéo, les explications
Avant, les émetteurs vidéo analogiques utilisés pour les vols en immersion devaient émettre le plus fort possible pour porter le plus loin possible. Mais ça, c’était avant. Parce qu’avant, on volait la plupart du temps seul, d’une part, et sans prêter attention à la règlementation d’autre part. Désormais, les conditions de vol ont changé pour la plupart d’entre nous : les vols s’opèrent souvent à plusieurs simultanément. Ce post est un peu plus technique que d’habitude. Va falloir vous accrocher un peu – mais ça en vaut la peine…
Vingt-cinq…

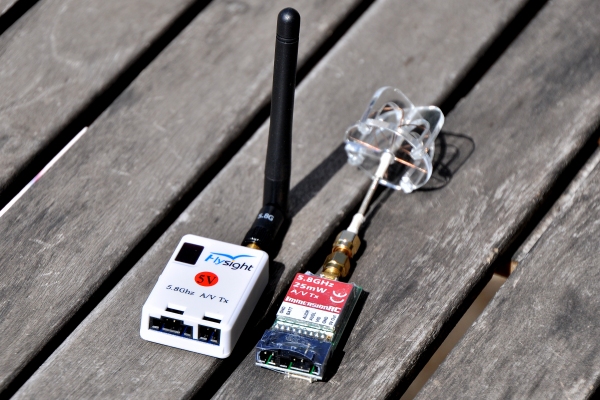

La plupart des utilisateurs savent désormais que la puissance des émetteurs en 5,8 GHz est limitée à 25 mW. Les constructeurs des solutions vidéo ont également compris qu’il était indispensable de proposer des solutions capables de limiter leurs émissions sur des fréquences sans déborder sur d’autres, et d’espacer suffisamment ces fréquences pour éviter de se parasiter.
La course à l’armement des émetteurs vidéo a donc été freinée. Car deux émetteurs de trop forte puissance se brouillent mutuellement. Mais ce n’est pas tout, nous allons le voir. Comprendre les phénomènes radio est difficile, j’ai fait appel à un artisan français de Haute-Savoie œuvrant dans le domaine des transmissions radio fréquences et plus particulièrement dans les antennes à polarisation circulaire. IL s’agit de Jérôme Meynet, de La Fabrique Circulaire. Il a accepté d’intervenir et de nous éclairer en veillant à ne pas aller trop loin dans les détails pour que ses explications restent abordables…
Les explications…
La transmission d’un flux vidéo en temps réel utilise le plus souvent la technologie 5,8 GHz. C’est un abus de langage puisque cela voudrait dire que seule la fréquence 5800 MHz (5,8 GHz) est employée. Or les systèmes fonctionnent dans une plage de fréquences entre 5645 et 5945 MHz. On devrait donc dire la technologie 5,6 à 5,9 GHz…
Comment ça fonctionne ? L’émetteur diffuse le flux vidéo sur une fréquence déterminée, par exemple 5745 MHz. Le récepteur vidéo doit être calé sur la même fréquence pour recevoir le flux. S’il est positionné sur une fréquence différente, il ne recevra pas de signal. Sauf si cette fréquence se trouve très proche, de l’ordre de quelques mégahertz. Si le récepteur est en 5740, il est probable qu’il reçoive une image utilisable, mais dégradée. S’il est plus éloigné, en 5733 par exemple, il n’obtient que de la neige avec quelques vagues images difficilement exploitables. Et parfois des images parasites, fantômes, qui viennent se superposer à la bonne image.
Jérô
me Meynet : Pour mieux comprendre les raisons de ces échos parasites, pensez aux bips successifs d’un téléphone mobile que l’on entend dans les enceintes de la voiture. Ces bips matérialisent les trains d’impulsions. Théoriquement, les deux appareils ne devraient pas entrer en conflit, puisque la bande radio FM va de 87,5 MHz à 108 MHz, alors que les téléphones mobiles émettent autour de 900 MHz et 1800 MHz. Ce qui se passe, c’est que le récepteur FM est saturé par une trop grande puissance émise à proximité. Le téléphone, lorsqu’il cherche son relais, émet fort pendant quelques secondes, puis sa puissance retombe. Il suffit d’éloigner le mobile du poste radio pour que le phénomène disparaisse. C’est exactement la même chose avec les émetteurs 5,8 GHz.
Cela signifie qu’il est préférable d’adopter des émetteurs vidéo à faible puissance d’émission. Les 25 mW autorisés par la loi sont parfaits ! Il est techniquement possible d’aller jusqu’à 200 mW, mais dépasser cette puissance est un handicap quand il y a plusieurs pilotes simultanément. Les émetteurs en 600 mW et plus ? Ils sont à proscrire à moins de voler seul (et hors d’Europe). Cela signifie aussi qu’il est indispensable de tenir les émetteurs et les récepteurs à bonne distance les uns des autres. 10 mètres au moins est fortement conseillé.
Oui mais…
Jérôme Meynet : Il y a un autre phénomène qui vient se greffer, celui des images fantômes que l’on doit aux harmoniques. Pour faire simple, la technologie utilisée dans les récepteurs vidéo provoque des harmoniques. Elles se manifestent autour de 190 MHz et 240 MHz d’écart entre les fréquences. Il y en a d’autres 160 et 290 MHz, d’ailleurs, même si les effets des harmoniques sont moins prononcés. On ne risque de les ressentir que lorsque l’émetteur et le récepteur sont très proches l’un de l’autre.
C’est sans doute la raison pour laquelle les constructeurs ont opté pour des plages de fréquences d’amplitudes limitées. Ils ont pour la plupart choisi d’émettre sur leurs propres fréquences en 5,8 GHz. On dénombre 4 plages principales, ou bandes, notées A, B, E (ou C) et F. La A, la B et la E (ou C) sont dites « Boscam », la F « ImmersionRC / Fat Shark ». La bande A, par exemple, va de 5725 à 5865 MHz, soit 140 MHz. La bande F va de 5740 à 5880 MHz, soit 140 MHz aussi. La bande B va de 5733 à 5866 MHz, soit 133 MHz.

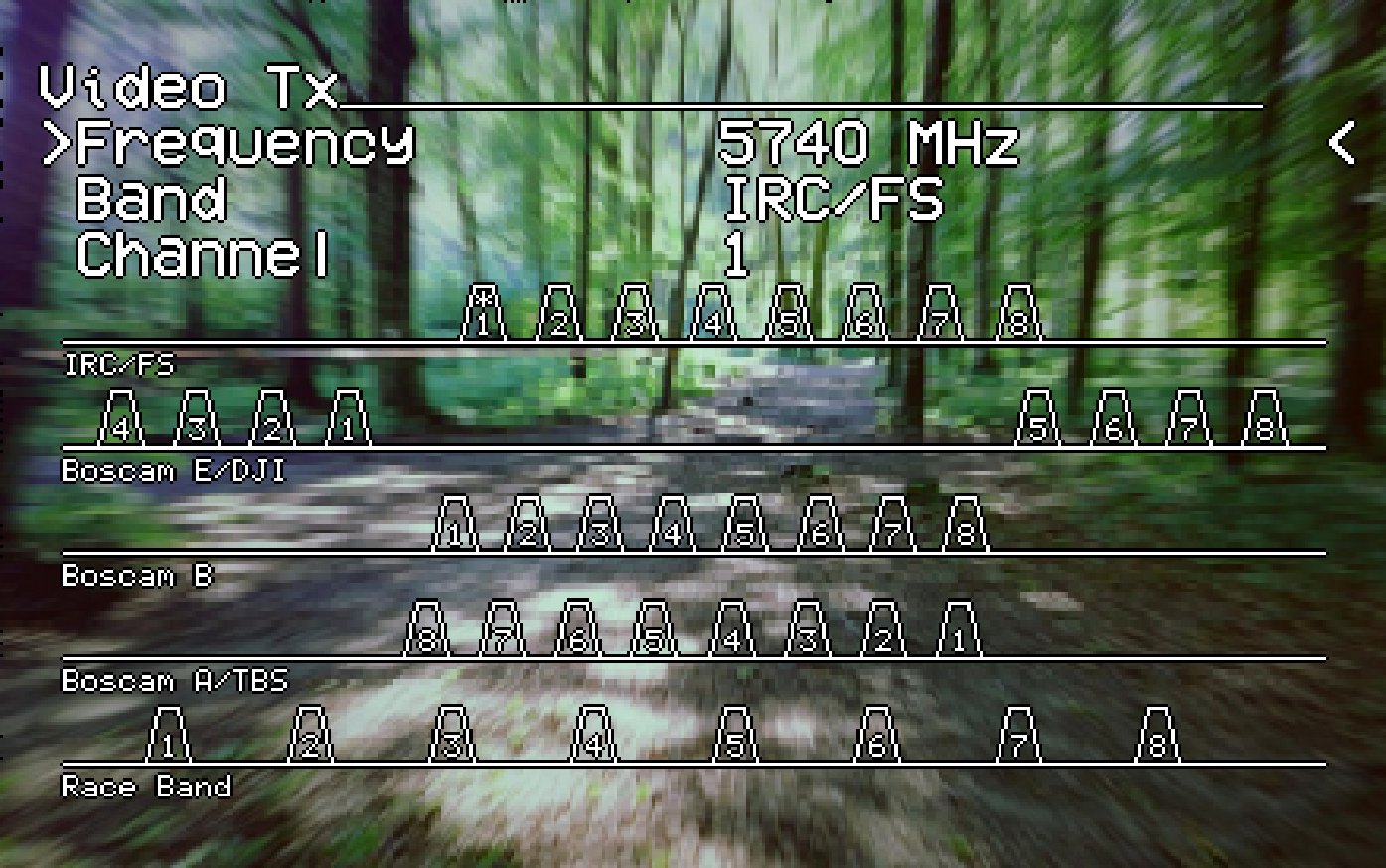

Les écarts de fréquences…
La plage A commence par la fréquence 5725 MHz, puis 5745, 5765. Vous l’aurez compris, chaque fréquence est espacée d’une autre de 20 MHz. Même principe pour les plages E et F. Sur la plage B, l’espacement est de 19 MHz seulement. Dans la pratique, utiliser deux émetteurs avec seulement 20 MHz d’écart entre les fréquences est l’assurance de parasites pénibles.
Jérôme Meynet : Contrairement à ce qu’on pourrait imaginer, ce ne sont pas vraiment les émetteurs qui bavent qui sont à l’origine du problème. Le vrai souci réside dans le récepteur ! Et plus particulièrement dans son « SAW filter ». C’est l’outil qui permet de réduire la bande passante sur une fréquence donnée, de manière « propre ». En théorie, si les récepteurs étaient équipés de « SAW Filters » très performants, on pourrait espacer la fréquence de chaque pilote de 12 MHz seulement. Mais les récepteurs produits par les constructeurs ne sont pas à la hauteur, c’est pourquoi il faut augmenter cet écart, de 35 à 40 MHz.
C’est la solution technologique choisie par ImmersionRC avec ses nouveaux émetteurs et récepteurs destinés aux vols à plusieurs (et donc à la compétition), les fameux Race Band.
La première fréquence Race Band est en 5658 MHz, la suivante en 5695 MHz. L’écart est de donc de 37 MHz. Les autres fréquences Race Band sont toutes éloignées les unes des autres de 37 MHz, ce qui permet aux récepteurs de bien les capter. C’est aussi la solution adoptée par Skyzone pour son kit SKY02, avec sa caméra 3D, qui repose sur deux émetteurs. Le constructeur utilise deux fréquences distantes de 38 MHz. Nous sommes bien dans un écart de 35 à 40 MHz. Le désavantage de cette solution ? Sur les 8 fréquences proposées par les émetteurs Race Band, seules 4 sont autorisées en France, les 4 autres se trouvent hors des bornes définies par l’ARCEP comme nous allons le voir plus loin.
La réglementation en France
Nous l’avons vu, la puissance des émetteurs vidéo est limitée à 25 mW en France. C’est une décision de l’ARCEP qui fait foi et se trouve utilisée par le Code des Postes et Télécommunications électroniques. Notez que cela ne concerne que les émetteurs : les récepteurs vidéo sont passifs, ils ne souffrent par conséquent d’aucune restriction.
Jérôme Meynet : Les 25 mW de puissance peuvent étonner certains pilotes qui pensent que c’est trop peu. Mais j’ai validé (en statique) une portée de 2 kilomètres en 25 mW avec une antenne SL de 2 dB et une antenne LX LR de 12 dB. La limitation de puissance de la réglementation n’est pas un frein à la pratique multipilote, bien au contraire. Rien ne sert d’augmenter la puissance des émetteurs, c’est la sensibilité des récepteurs qu’il faut améliorer.Ainsi que la qualité des antennes, qui joue un rôle majeur en 5,8 GHz.
Même pour une course dans les bois, 25 mW suffisent ? Oui… si le matériel de réception est optimisé. Les récepteurs d’ancienne génération, c’est-à-dire la plupart des équipements du moment, affichent une sensibilité de -90 dB. C’est le cas des Boscam, ImmersionRC. Mais la nouvelle génération est annoncée supérieure à -95 dB…
Jérôme Meynet : L’amélioration de la sensibilité est le point crucial pour le futur des racers. J’ai testé l’Aomway RX004 et le RC832H de Skyzone, tous deux avec une sensibilité supérieure à -95dB. Le résultat est probant ! Il faut savoir que chaque 6dB gagné permet en théorie de doubler la distance de réception…
C’est presque le cas en passant de -90 à -95dB ! Comme le gain est logarithmique alors que la puissance est linéaire, cela signifie que 6dB équivalent à 4 fois plus de puissance. C’est-à-dire qu’avec un récepteur de nouvelle génération et un émetteur de 200 mW, on obtient les mêmes performances qu’avec un récepteur classique avec un émetteur de 800 mW. La portée accrue se traduit aussi par une meilleure réception derrière des obstacles. Notamment les arbres en forêt !
Ce n’est pas tout…
L’ARCEP a une autre prérogative sur les émetteurs vidéo en 5,8 GHz : ils ne peuvent émettre qu’entre 5725 et 5875 MHz. Cela signifie que les émetteurs qui fonctionnent sur la bande E (de 5645 à 5705 MHz et de 5885 à 5945 MHz) ne sont pas autorisés à l’usage en France.
De la même manière, la fréquence la plus haute de la bande F (5917 MHz), n’est pas d’un usage autorisé. Idem pour Race Band : les fréquences 5658, 5695, 5880 et 5917 MHZ ne sont pas autorisées. Notez bien la subtilité de la formulation : la détention, l’achat et la vente d’un émetteur hors normes (c’est à dire de puissance inappropriée et hors des plages autorisées) sont permis en France, mais l’usage est interdit. Ceci est par ailleurs valable dans la plupart des pays européens. Il y a moyen d’obtenir des dérogations en France auprès de l’ARCEP, mais elles n’ont jusqu’à présent été accordées que sur des événements ponctuels.
Mais alors…
Pour voler à plusieurs en immersion, la solution, c’est donc d’adopter les émetteurs et les récepteurs de marque ImmersionRC ? Oui, bien sûr, le matériel Race Band est très efficace, les courses FPV Race 28 et FPV Weekender l’ont prouvé. Mais il a un inconvénient : les fréquences utilisées sont différentes de celles des émetteurs classiques. Cela signifie qu’il faut aussi investir dans de nouveaux récepteurs vidéo, compatibles Race Band. Les récepteurs 8 ou 32 canaux classiques ne conviennent plus ! Pour être plus exact, il est possible de capter le flux sur les fréquences Race Band avec d’anciens récepteurs. Mais comme il y a toujours quelques MHz d’écart (sauf sur la fréquence 5880 déjà employée par les précédents récepteurs ImmersionRC et les modèles 32 canaux d’autres marques), l’image est de qualité médiocre. La solution ?
>>>> La suite des explications sur les fréquences 5.8 GHz se trouvent ici…
