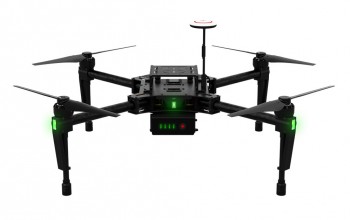

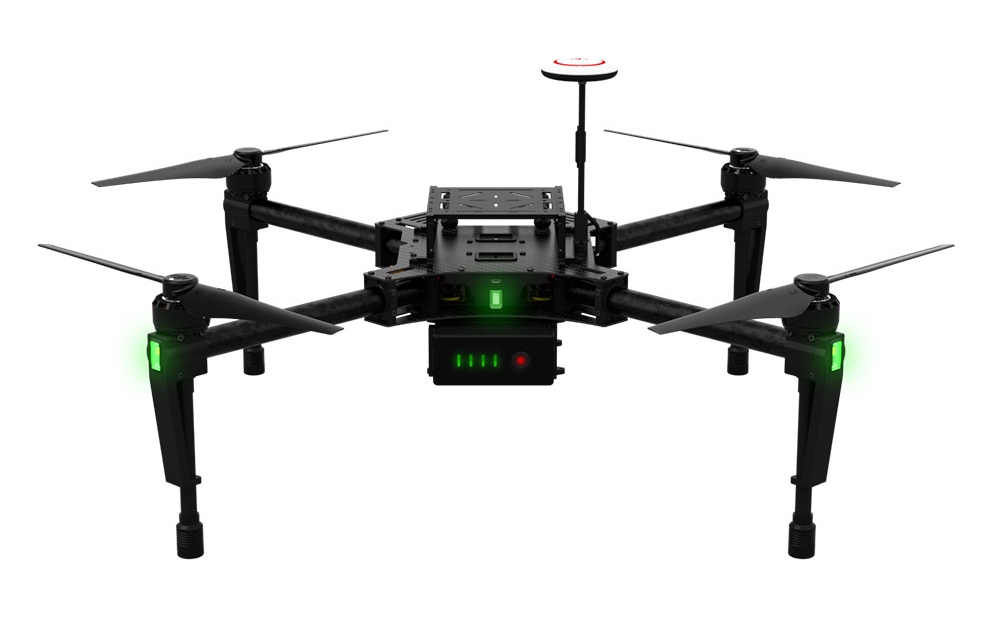

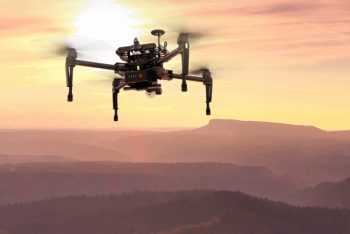

DJI Matrice 100 et Guidance
C’est un produit inhabituel que DJI a annoncé officiellement – l’information avait fuité sur Internet il y a quelques jours déjà. Souvenez-vous, Michael Perry, le responsable des relations publiques de DJI, nous avait affirmé que la marque ne commercialiserait pas de drones « Follow-me » tant que la technologie de détection d’obstacles ne serait pas au point.
L’affirmation est toujours valable, mais DJI tente de prendre un peu d’avance sur la concurrence en s’ouvrant à la communauté des développeurs.
La complexité du sujet…
Certains constructeurs ont fait le choix de proposer des outils de détection couplés à des « réponses » simples. Trop simples ! C’était le cas du InfraX de Walkera, qui reculait quand il approchait d’un obstacle, au point de finir par se crasher en affolant son contrôleur de vol. Un système de détection d’obstacles n’est pertinent que s’il est accompagné d’outils capables de faire suite à cette détection. Imaginons un multirotor qui s’approche d’un sapin sur une piste de ski. Il le détecte. Que doit-il faire ? Prendre de la hauteur pour le dépasser ? Passer sur la droite ? Sur la gauche ? Rester là où il est ? Dans ce cas, si un skieur arrive sur lui, que doit-il faire ? Bouger à nouveau ? Monter ? Se poser ? Chaque environnement présente des difficultés qui ne peuvent pour l’instant être résolues que par des compromis.
Le logiciel est la clé !
Il est probable que les capteurs de différents types permettront à un multirotor de détecter des obstacles, aussi petits soient-ils, comme un câble de télésiège pour rester aux sports d’hiver. Ou encore des obstacles qui bougent rapidement. Ce sera à l’aide de lasers (lidar), de sonar, et sans doute principalement de caméras pour des raisons de coût. Mais la partie la plus complexe à gérer sera le logiciel en charge de la reconnaissance des obstacles, puis de leur évitement. Le constructeur DJI semble avoir pris mesure de la tâche immense que représente ce challenge : réaliser un système « voir et éviter » (une notion chère à l’aéronautique) automatisé…
Collaboratif…
Les universitaires ont jeté leur dévolu sur des outils facilement utilisables pour la programmation, et ce sont les appareils Open Source qui sont les plus prisés. Comme par exemple ceux à base d’APM, notamment les engins de 3Drobotics. Ou ceux de Parrot, le SDK de l’AR.Drone (et désormais du Bebop) étant parfait pour réaliser des expérimentations. DJI tente de rattraper son retard avec le Matrice 100, une plateforme destinée à la recherche et au développement. L’appareil se présente sous la forme d’un engin à 4 hélices, modulaire puisqu’il est en mesure d’accueillir différents composants. Il est prévu pour être très solide et résister à des vols « essais-erreurs ».
Les caractéristiques ?

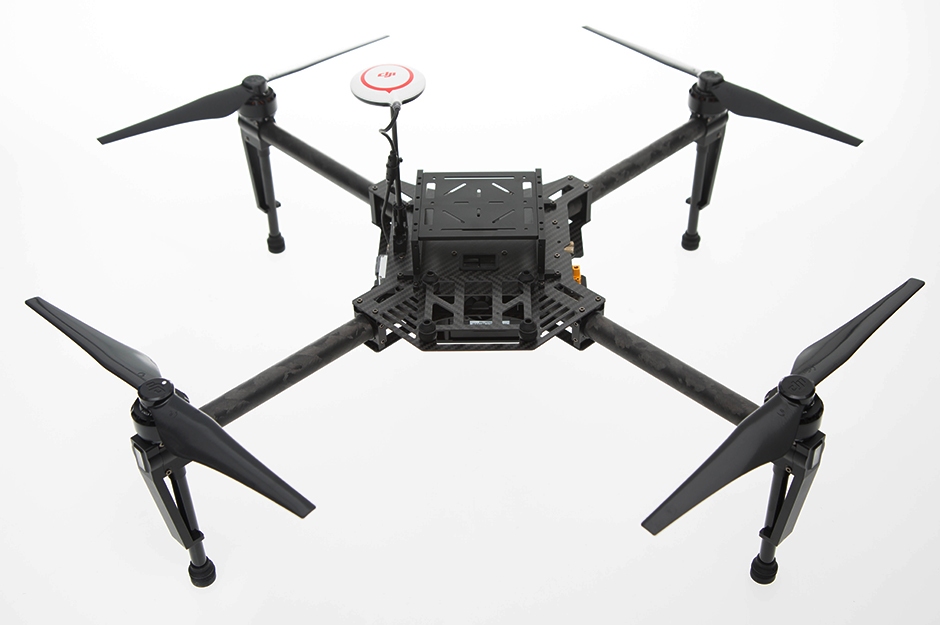

L’appareil pèse 2,3 kilos avec sa batterie, et peut décoller en pesant jusqu’à 3,4 kilos. Il mesure 65 cm de diagonale, vole entre 13 et 33 minutes selon la charge et la batterie (une 4500 mAh standard ou une 5700 mAh).
Ou les batteries puisqu’il est possible d’ajouter un compartiment pour en brancher une seconde. DJI a mesuré l’autonomie à 40 minutes avec deux batteries étendues et aucune charge (ce qui ne sert à rien sauf au record). Les moteurs sont des DJI 3510 et les hélices des 13 pouces (1345). Le contrôleur de vol est un N1, que l’on pourrait décrire comme étant entre le Naza et le A2. Il est accompagné par l’émetteur Lightbridge pour diffuser le signal vidéo en temps réel. Le Matrice 100 peut être équipé de composants à la carte, à brancher dans des baies d’extension. De ports de connexion offrent des moyens de diffusion des données à bord. Les bras moteurs peuvent être inclinés pour modifier la tenue en vol et améliorer la stabilité.
Le kit de détection

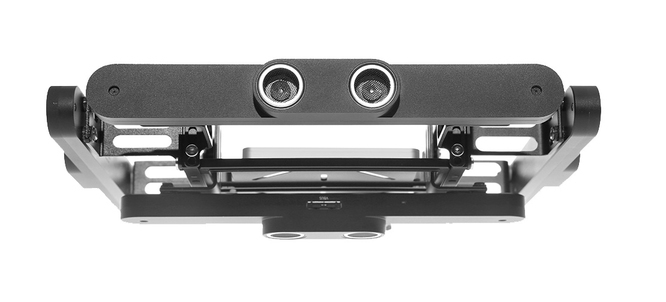

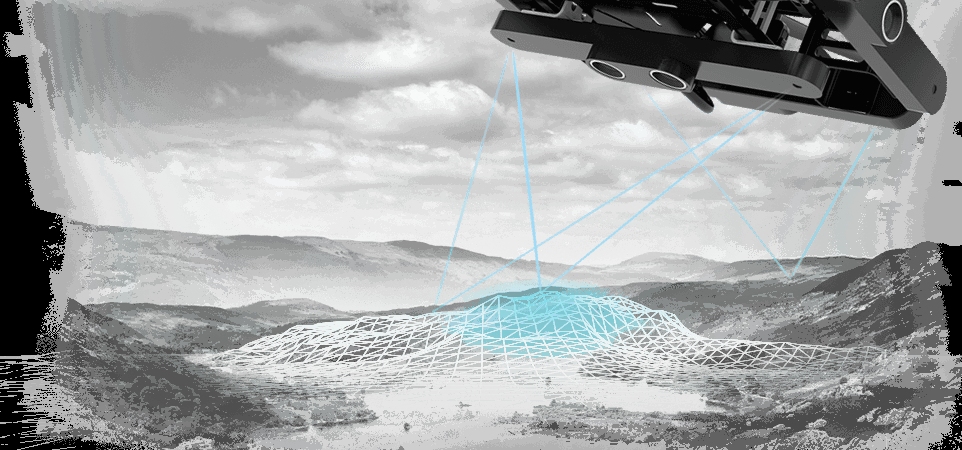

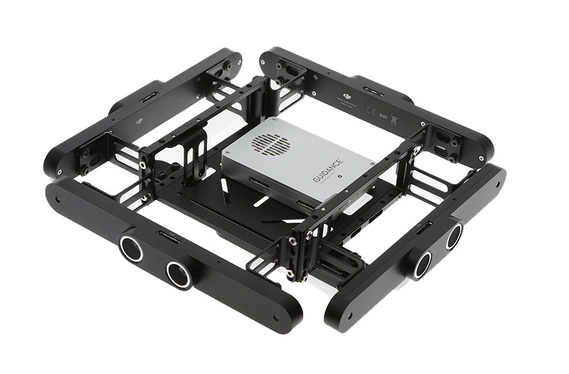

Le Matrice 100 est prévu pour être équipé du Guidance SDK, un outil destiné à développer des outils de gestion des collisions. Il se présente sous la forme d’un petit boîtier entouré par des sonars et des caméras. Au cœur de l’appareil, c’est un processeur qui joue le rôle de chef d’orchestre. La gestion des caméras permet un positionnement au centimètre, sans GPS, jusqu’à 20 mètres de hauteur. Les spécifications insistent sur le fait qu’une luminosité correcte est requise, tout comme un sol avec des détails.
Le kit de développement (1)
Il y a en fait deux kits de développement. Le premier, c’est le Onboard SDK : des outils logiciels pour exploiter les données en provenance du contrôleur de vol N1 : état de l’ordinateur de vol, altitude, vitesse, mode, point de départ, etc. Ils offrent aussi des moyens de piloter l’appareil avec des ordres pour le retour au point de départ, les procédures d’atterrissage et de décollage automatisées… Ils permettent aussi la transmission de données en temps réel au sol. La documentation du SDK est disponible en ligne, sur le site de DJI, accompagnées d’exemples de code. Le kit de développement est épaulé par un forum sur le site du constructeur, animé par des passionnés.
Le kit de développement (2)
Le second kit de développement est le mobile SDK pour iOS et Android. Pour faire simple, il permet aux développeurs de réaliser leurs propres applications pour les Phantom 2 Vision et Phantom 3, ainsi que l’Inspire 1 et le Matrice 100.
Que peut-on contrôler ? Tout, virtuellement. Y compris le pilotage du contrôleur de vol pour automatiser les vols, la caméra pour gérer les prises de vues. Combien ça coûte ? Le Matrice 100 sera vendu 3599 € (port et taxes compris). Le Guidance Kit est proposé à 1099 €, la batterie standard à 199 €, la batterie étendue à 229 €, le compartiment batterie supplémentaire à 159 €. Tous les produits et accessoires liés au Matrice 100 et son Guidance Kit sont disponibles sur cette page.
