SkyRC Quattro Mini, le test

77
2976

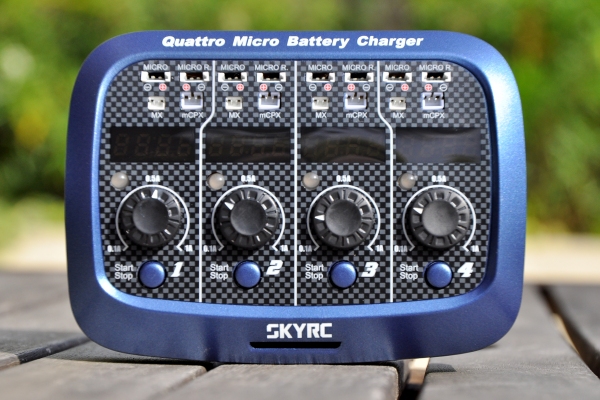

Dsc_0017-600Peut-être vous êtes-vous constitué une écurie de mini drones, un cheptel de mini multirotors, au fil du temps et des tentations ? Dans ce cas, vous avez aussi, par la force des choses, une armée de petites batteries qu’il faut recharger souvent – parce que les vols ne durent pas très longtemps. La plupart des appareils sont vendus avec des chargeurs USB. Qui font leur boulot… mais sans doute avez-vous constaté que la durée de vie des batteries était assez faible. L’une des explications ? Ces chargeurs ne font pas du bien aux batteries. Et plus elles sont petites, plus elles souffrent de recharges mal réalisées. La promesse du chargeur Quattro Mini : gérer vos recharges en économisant la vie des batteries 1S, et cela en s’occupant de 4 batteries à la fois… Notez cet appareil nous a été prêté par le distributeur Beez2B, et tous ses détaillants.

Un peu de théorie

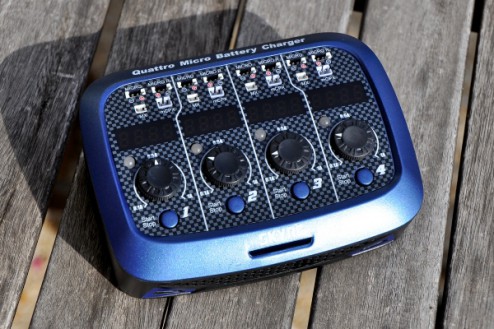

Dsc_0014-600Les batteries Lipo 1S sont constituées d’un seul élément. Cet élément a une tension nominale de 3,70V. Mais à l’issue d’une charge, la tension est de 4,20V. Lorsqu’elle est déchargée, la tension retombe à 3,70V ou moins. Ces batteries sont aussi décrites par leur capacité, exprimée en mAh (milli Ampère heure). Plus la valeur est élevée, plus l’autonomie des batteries est longue. La valeur C (par exemple 20C) correspond à la décharge : plus elle est élevée, plus la batterie fournit d’ampères. Mais il existe une autre valeur C, généralement plus faible, qui indique le « max charge rate ». Normalement, les batteries sont chargées de manière optimale à 1C. Vous suivez toujours ?

Explication…

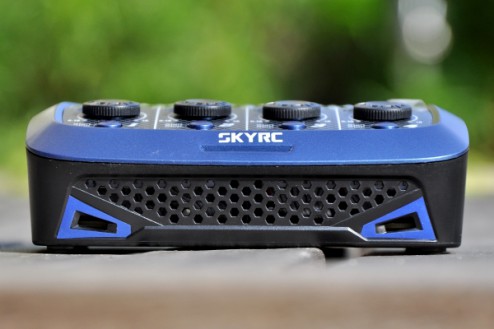

Dsc_0006-600Une batterie à 1000 mAh doit être chargée à une intensité de charge de 1A (1 Ampère). Ce qui signifie qu’une batterie de 300 mAh doit être chargée à 0,30 A. Comme la capacité de la batterie est exprimée en mAh (milli Ampère heure), la charge d’un modèle de 300 mAh à 0,30 A prendra une heure… en théorie. Dans la pratique, cette durée varie selon plusieurs facteurs. Ce sera moins si par exemple la batterie n’est pas totalement déchargée – ce qui est d’ailleurs préférable dans le cas des batteries Lipo. Ce sera plus long si la batterie est « fatiguée ». Ces valeurs sont valables avec un max charge rate de 1C. Certaines batteries offrent un max charge rate de 2C, 3C, ou plus encore. Une batterie de 300 mAh chargée en 2C, c’est-à-dire avec une intensité de charge de 0,60A (2 x 0,30), prendra en théorie 30 minutes pour atteindre la pleine charge.

Optimiser les recharges ?

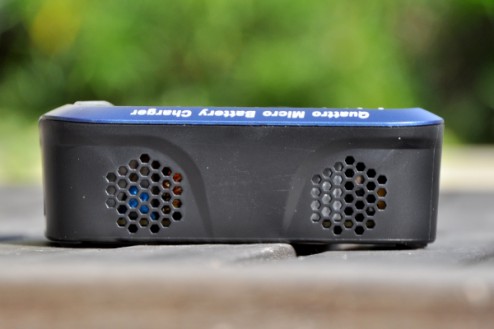

Dsc_0011-600En théorie, il faudrait recharger les batteries à 1C. Avec une tension de charge supérieure, la batterie est plus sollicitée, elle aura une durée de vie inférieure. Avec une tension de charge inférieure à 1C, on ne gagne rien, ni en temps de charge, ni en durée de vie. Mais si la notice de votre batterie indique un max charge rate de 2C, 3C, 4C, 5C ou plus encore, c’est que vous pouvez théoriquement la charger plus rapidement sans pour autant réduire sa durée de vie. Avec un chargeur de type USB, vous ne contrôlez pas la tension de charge. C’est l’assurance de voir vos batteries diminuées prématurément… La solution ? Adopter un chargeur plus efficace. Nous avons mis à l’épreuve le Quattro Mini de SkyRC.

Tour du propriétaire

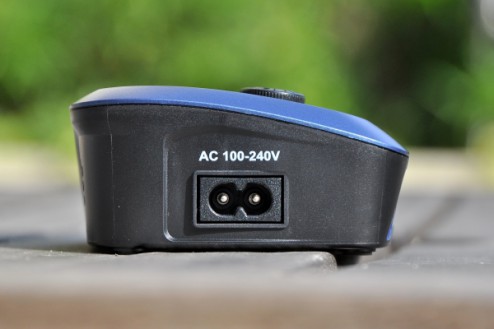

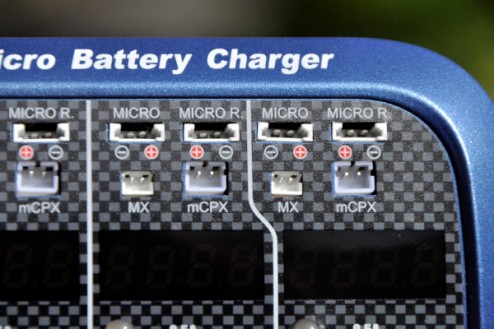

Dsc_0008-600Ce bloc de 13 cm de largeur, 9,5 de profondeur et 4,5 de hauteur est alimenté par une prise secteur (fournie) ou par une alimentation batterie de 11 à 15 V (parfaite pour un usage en extérieur). Il est doté d’un tableau de bord assez chargé, avec un petit air de cockpit d’Airbus. Mais il ne faut se laisser impressionner. Tout d’abord parce que les prises, afficheurs, boutons et molettes sont répétés 4 fois. Comme son nom l’indique, le Quattro Mini est capable de charger 4 batteries simultanément ! Voilà qui est mieux que les chargeurs USB à une ou deux prises. Pour chacun d’entre eux, on trouve 4 connecteurs. Le premier est noté micro, c’est celui à prise plate des batteries qui équipent les Ladybird de Walkera ou les X4 de Hubsan. Le second est indiqué micro R. Il adopte le même format, mais avec une polarité différente. C’est par exemple celui du Galaxy Visitor 2 de Nine Eagles. Le troisième est noté MX : c’est le connecteur carré pour les batteries bâtons comme celles qui équipent le Blade NanoQX ou les hélicoptères Blade MSR, MSR X. Le quatrième connecteur est noté mCPX : il permet de brancher les batteries rectangulaires et plates du Blade mCPX de Horizon Hobby. Donc en tout, le Quattro Mini offre 4 x 4 = 16 connecteurs !

Contrôle de la charge

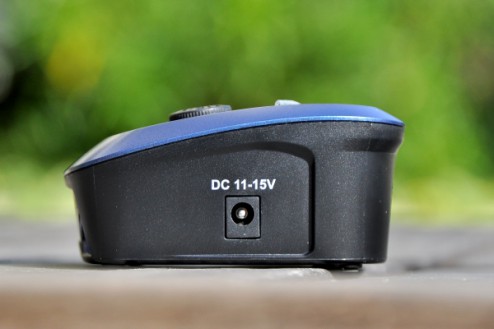

Dsc_0012-600Un afficheur LCD à diodes rouges indique les informations sur l’état des batteries et sur la progression de la charge. Juste en dessous se trouve une diode qui indique l’état de la charge : rien quand elle est éteinte, rouge quand la batterie est en charge, vert quand la charge est achevée. Dessus, on trouve une molette qui permet d’indiquer la tension de charge, entre 0,10A et 1A. Enfin un bouton Start/Stop permet de vérifier le voltage et de lancer la recharge. Tous ces instruments sont donc répétés 4 fois.

Contrôle du voltage

Nous l’avons vu, la tension d’une batterie chargée est de 4,20V. Pour vérifier l’état de l’une de vos batteries, il suffit de la brancher sur son connecteur, et d’appuyer sur le bouton Start/Stop. Vous êtes immédiatement renseigné sur son voltage. Si vous voulez la charger… un petit peu de calcul mental s’impose. Imaginons le cas d’une batterie de 500 mAh. En 1C, il faut la charger à 0,50 A. Faites tourner la molette pour qu’elle indique 0,5 A, appuyez sur le bouton Start/Stop pendant 3 secondes, jusqu’à ce que la diode s’allume en rouge et que vous entendiez un bip. Dsc_0015-600La charge débute, et vous en avez pour à peu près une heure. Dans le cas d’une batterie de 180 mAh ? En 1C, la tension de charge conseillée est de 0,18 A. Réglez la molette pour obtenir cette valeur et lancez la charge. Idem, vous en aurez pour une heure environ. Si vous avez envie d’aller un peu plus vite ? Dans la mesure où la documentation de votre batterie autorise le 2C (ou plus), vous pouvez doubler la tension de charge. Pour la batterie de 500 mAh, passez à 1A (le maximum proposé par le Quattro Mini). Pour celle de 180 mAh, passez à 0,32 A. La durée de charge sera plus ou moins égale à 30 minutes. Mais pas toujours…

Comment ?

L’explication est donnée par l’indicateur LED du Quattro Mini. Pendant la charge, il montre alternativement le voltage, la capacité fournie et la tension de charge appliquée. Imaginons que vous demandiez une tension de charge de 1 A. C’est bien cette valeur qui s’affiche pendant un certain temps, mais elle diminue jusqu’à tomber, parfois, à une valeur de 0,01 A. Et la durée de charge est longue, bien plus que ce qui était prévu. Dsc_0003-600Que se passe-t-il ? Le Quattro Mini a détecté que la batterie n’est pas en mesure de supporter une forte tension de charge. Il l’adapte pour que la charge de la batterie puisse être effectuée au mieux.

Les avantages du Quattro

Le plus évident, c’est le fait d’être capable de recharger jusqu’à 4 batteries simultanément. D’autant que ces 4 batteries peuvent être de format différent, de capacité différente, et être chargée à des tensions de charge différentes. Bref, c’est à la carte, chaque batterie étant gérée indépendamment des autres. Lorsque la charge est terminée, l’appareil bipe et passe la diode correspondante au vert. Il indique aussi le voltage final. Vous ne risquez pas une surcharge de la batterie, ni une charge trop rapide : le Quattro Mini veille au grain. L’impact sur l’autonomie des batteries est faible. Mais sur la durée, les batteries seront efficaces plus longtemps qu’avec un chargeur d’entrée de gamme. Notez que dans le cas des connecteurs Micro et Micro R, le Quattro Mini détecte automatiquement la polarité et se plaint avec une erreur 22 si vous vous êtes trompé de connecteur. Dsc_0064-600Aucun risque de détruire la batterie ou le chargeur. Alors que, nous en avons fait l’amère expérience, brancher une batterie de Galaxy Visitor 2 sur un chargeur de X4 signe l’arrêt de mort de la batterie… et du chargeur ! Avec une petite frayeur en sus, fumée et gonflement rapide de la batterie …

Faut-il l’acheter ?

Si vous n’avez qu’une ou deux batteries, non. Mais si vous avez 4 batteries 1S ou plus, c’est un outil parfait pour accélérer les charges. Parce que vous gérez 4 batteries à la fois d’une part, parce que la vitesse de charge peut être accélérée dans certains cas, et parce que les batteries peuvent être de type et même de polarité différentes. En bonus, la durée de vie des batteries en profitera. Le prix ? Environ 40 € (hors port) auprès de la boutique en ligne GPmodels.fr, ici. C’est cher ? Un peu… mais beaucoup moins que de devoir remplacer régulièrement des batteries qui flanchent en quelques semaines ! Vous pouvez aussi lire la documentation en français, disponible ici, qui vous en apprendra plus.

Une vidéo

Qui montre le chargement de 4 batteries, avec la détection de la polarité.
