Protection SL Top, le test
Pour tirer le meilleur parti d’un émetteur vidéo en 5,8 GHz, c’est-à-dire tenter d’obtenir la meilleure portée et le moins de pertes de liaison, il est conseillé de remplacer l’antenne bâton par une antenne à polarisation circulaire. Il en existe beaucoup de modèles, et vous pouvez d’ailleurs en réaliser vous-même. Mais pour nous, le nec plus ultra de ces antennes, ce sont celles réalisées par La Fabrique Circulaire, un artisan français.
Französische Qualität

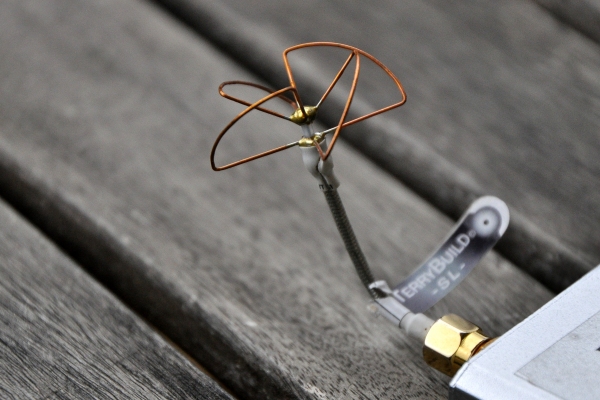

Pas besoin d’enfiler une marinière, les antennes SL (anciennement PinWheel) à rayonnement omnidirectionnel et LX directionnelles sont suffisamment efficaces pour ne pas avoir besoin d’un coup de promo du ministre de l’Economie, du Redressement productif et du Numérique. Les antennes LX sont destinées à être placées sur le récepteur vidéo – idéalement sur un modèle Diversity qui permet de brancher à la fois une antenne omnidirectionnelle et une antenne directionnelle. Les antennes SL, quant à elles, sont aussi bien prévues pour le récepteur que pour l’émetteur. L’émetteur, c’est celui qui est sur votre multirotor, en vol. Et parfois au sol… un peu trop vite ! Les crashs sont l’ennemi juré des antennes SL, fragiles avec leurs lobes soudés. Si les soudures viennent à rompre à cause d’un choc un peu rude, l’antenne souffre. La solution ? Eviter les crashs. Facile, non ? Non, évidemment…
Il y a une autre solution

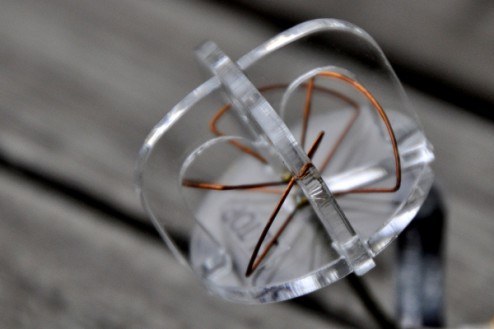

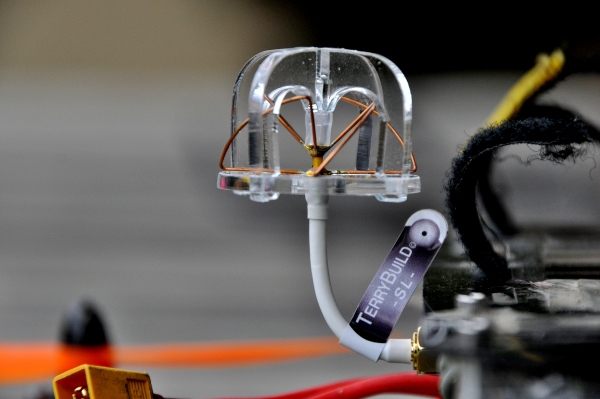

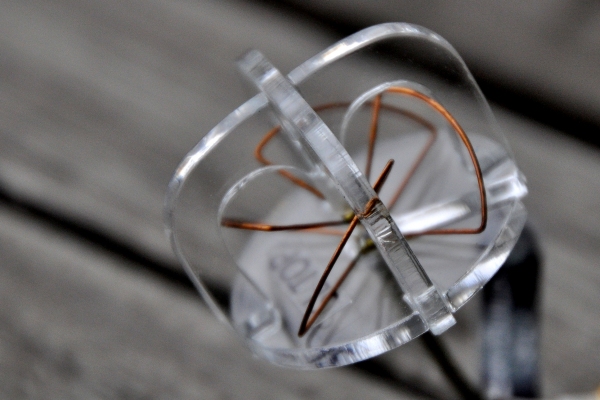

Elle consiste à adopter la protection SL Top de La Fabrique Circulaire ! Il s’agit d’une coiffe en plastique transparent qui protège les lobes de l’antenne sans pour autant l’emprisonner dans une gangue fermée. Une fois équipée, l’antenne SL peut être violentée sans risque pour les lobes ni leurs soudures. Les passionnés de vols en immersion low riding vont adorer : se retrouver à l’envers avec l’antenne qui rabote le sol n’est plus un souci. Les arbres et feuilles ne sont plus des dangers non plus ! Oui mais combien ça pèse ? Entièrement équipée, notre antenne SL avec le SL Top est affichée à 8,6 grammes sur la balance. Soit 4 grammes pour l’antenne elle-même, et 4,6 grammes pour la protection SL Top. Mais ça double le poids ? Oui. Sur un engin peu puissant, cela peut être gênant. Mais avec la plupart des appareils, les 5 grammes supplémentaires n’affectent ni le vol ni l’autonomie – en revanche, la durée de vie de l’antenne y gagne beaucoup !
Le montage
Vous connaissez mon aversion pour le bricolage. La vidéo de présentation et de montage du SL Top indique qu’il faut utiliser une lame (un scalpel dans la vidéo). Ouille, faut-il avoir des doigts de fée ou la dextérité d’un chirurgien ? Rassurez-vous, je suis parvenu à réaliser le montage en moins d’une minute, chrono en main.

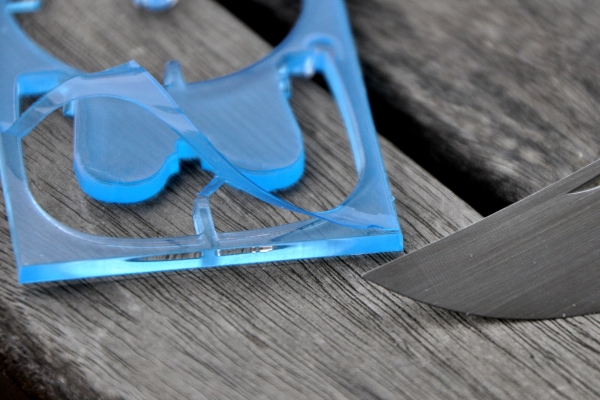

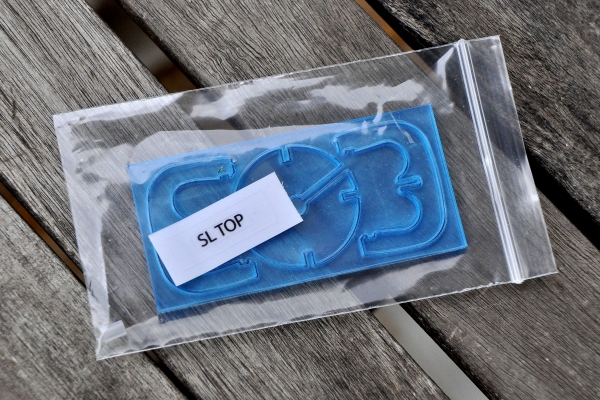

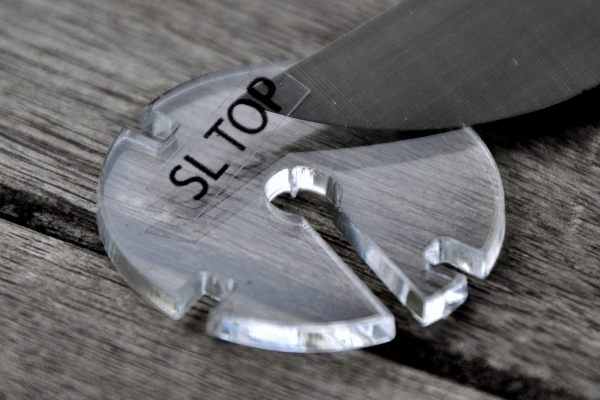

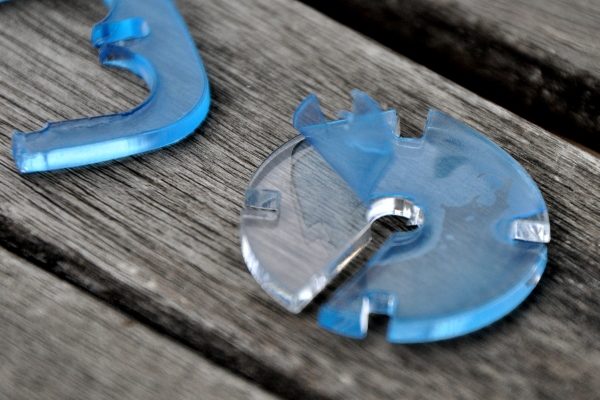

Le SL Top est présenté sous la forme d’une réglette de pièces prédécoupées, qui se retirent facilement. Les pièces en question sont bleues, mais le SL Top est transparent. La raison est toute simple : le plastique est protégé par un film amovible bleu place au recto et au verso. Si la vidéo conseille d’utiliser une lame, c’est tout simplement pour faciliter le retrait de ce film. Mais vous n’en avez pas besoin : il part facilement avec le dos de l’ongle.
5 éléments

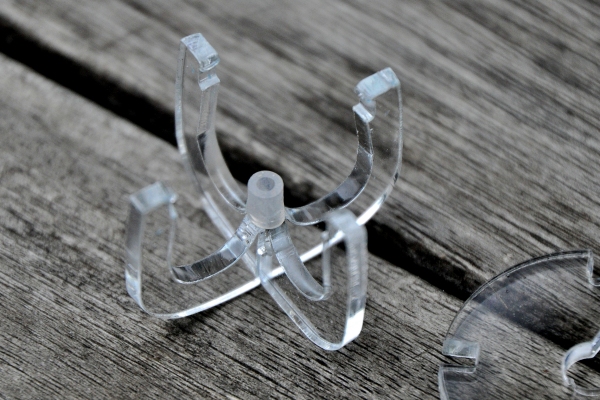

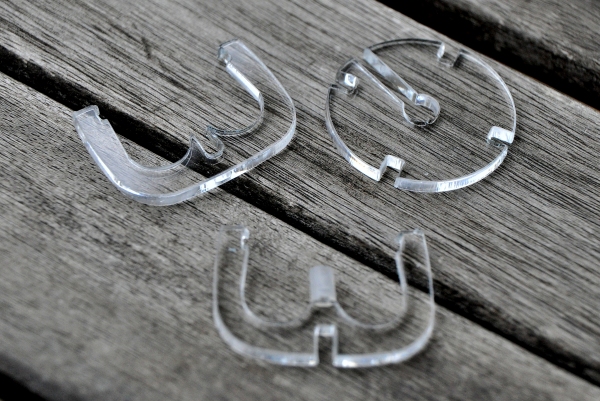

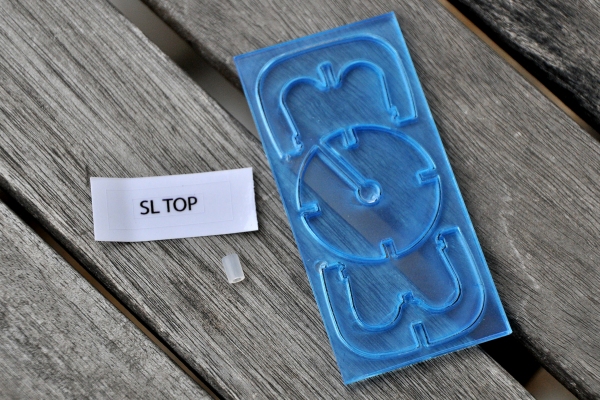

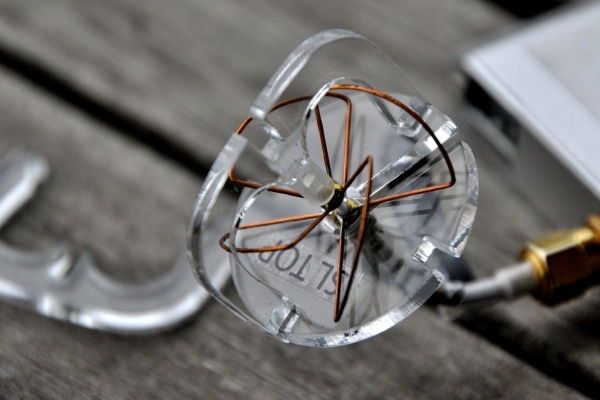

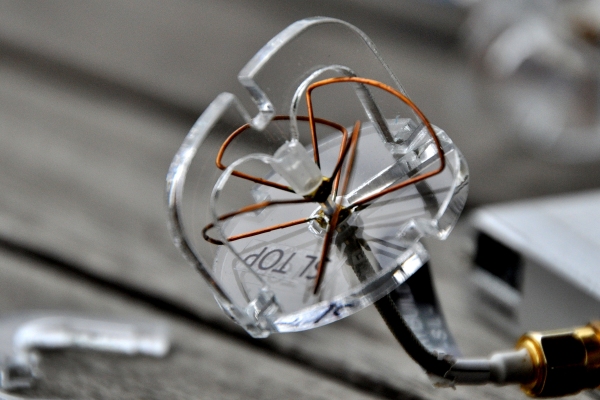

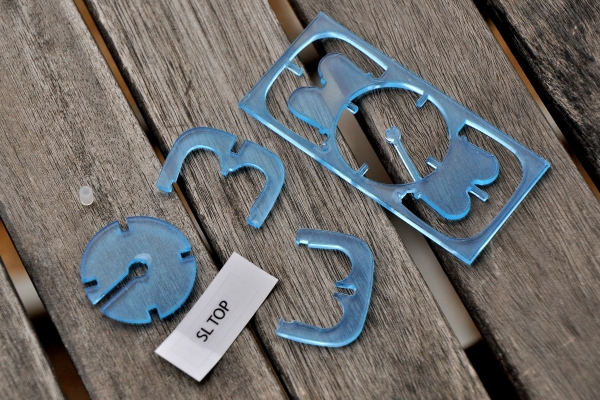

Dans le paquet du SL Top, on trouve un plateau principal rond qui sert de base au montage, deux pièces en M qui constituent l’armature, un amortisseur en silicone et un autocollant. Le montage en lui-même se révèle simplissime : il suffit de placer le plateau à la base des lobes de l’antenne, de placer l’amortisseur sur l’une des pièces en M, de la clipser, puis de clipser la seconde.
Le tour est joué ! Le petit autocollant n’a aucune autre fonction que la promotion.
Et dans la pratique ?

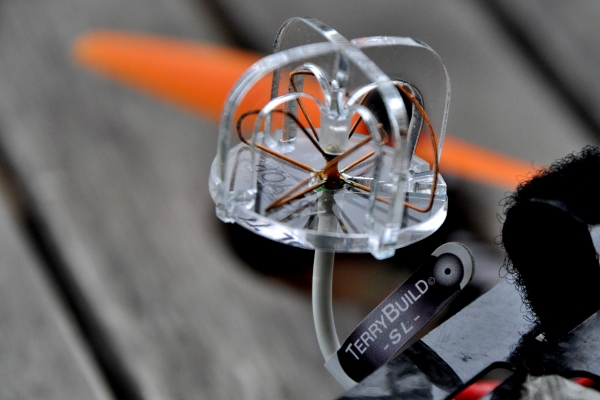

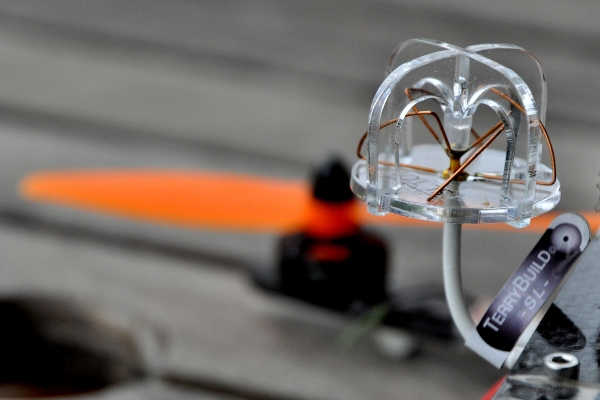

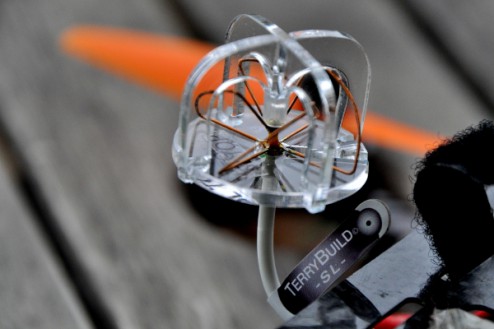

Nous avons mis le SL Top à l’essai. Notre antenne PinWheel a subi des crashs avec retournements qui l’ont confrontée à des chocs durs (l’un d’eux est à voir à la fin de cette vidéo, les autres ont été volontairement oubliés !). Particulièrement exposée à l’extérieur de l’armature du petit quadricoptère DIY, elle n’aurait clairement pas survécu à ces mauvais traitements sans la protection SL Top. A titre de comparaison, de tels chocs ont percé la protection plastique « champignon » d’une antenne FatShark. Combien ça coûte, le SL Top ? Le prix public conseillé est de 5,50 €. C’est cher ? Sans doute… mais tout est relatif : que sont 5,50 € quand il s’agit de sécuriser une antenne qui vaut plus de 5 fois plus ? La protection SL Top sera disponible auprès de 1001copters.com. L’antenne SL sera probablement vendue en version protégée par le SL Top, chez les partenaires de La Fabrique Circulaire (voir la liste ici).
Le site de La Fabrique Circulaire se trouve ici. L’endroit rêvé pour tout comprendre sur les antennes à polarisation circulaire, et sur les antennes directionnelles…
Note : La Fabrique Circulaire nous offre 3 SL Top ! Si vous êtes équipé d’une antenne PinWheel ou SL de TerryBuild, indiquez simplement NEED dans un commentaire. Sait-on jamais, le hasard fait parfois bien les choses…
Note 2 : Ce ne sont pas 3, mais 15 protections SL Top qui ont été offertes par La Fabrique Circulaire. Whaoh, merci ! Ce sont les 15 premiers « need » qui ont été choisis, ils ont été prévenus par email…
La vidéo officielle du montage
D’autres photos
