Test Pocket rocket et Afro Naze 32 (1)
Comme vous en avez pris l’habitude, sur Helicomicro nous nous sommes donnés pour but de parler de ce qui nous plait et de le partager avec vous. Et bien, nous avons trouvé une occasion de plus avec une petite nouveauté DIY, j’ai nommé la Pocket Rocket. Je vous vois venir d’ici, pas la peine de chercher sur Google où acheter cette machine, elle n’existe qu’en quelques exemplaires qui ont été commandé spécialement auprès d’un faiseur, spécialisé dans la découpe de pièces de carbone. Ce châssis affiche des dimensions réduites de L x l x H – 150 x230 X45mm (hors hélices) il répond à la tendance des Quads de course low-riding qui fleurissent ça et là.
Low ridding FPV racer : kézako ?
Ce sont ces machines compactes, rapides et très solides, suffisamment performantes pour embarquer un système FPV et qui sont – en fonction du pilote- capable de passer vite partout y compris dans des endroits exigus. Nous avons donc craqué pour l’une d’entre elles que nous vous présentons aujourd’hui. Notre configuration est basée sur un contrôleur de vol Acro Naze 32, un clone de MultiWii qui utilise un processeur 32bits (STM32F103CB), qui comporte également un gyroscope et un accéléromètre 3 axes (MPU6050), un baromètre (MS5611) et un magnétomètre 3 axes (HMC5883L) lui également. En clair la carte est dotée de toutes les aides électroniques modernes que l’on est en droit d’attendre. Toutefois un détail, son prix aussi mini que ses dimensions réduites (36x36mm) en font un atout majeur pour l’usage que nous voulons.
Pour la partie FPV n’importe quel ensemble fera l’affaire, nous avons juste employé une 808#16 pour son poids réduit et sa capacité d’enregistrement couplé à un émetteur immersion RC.

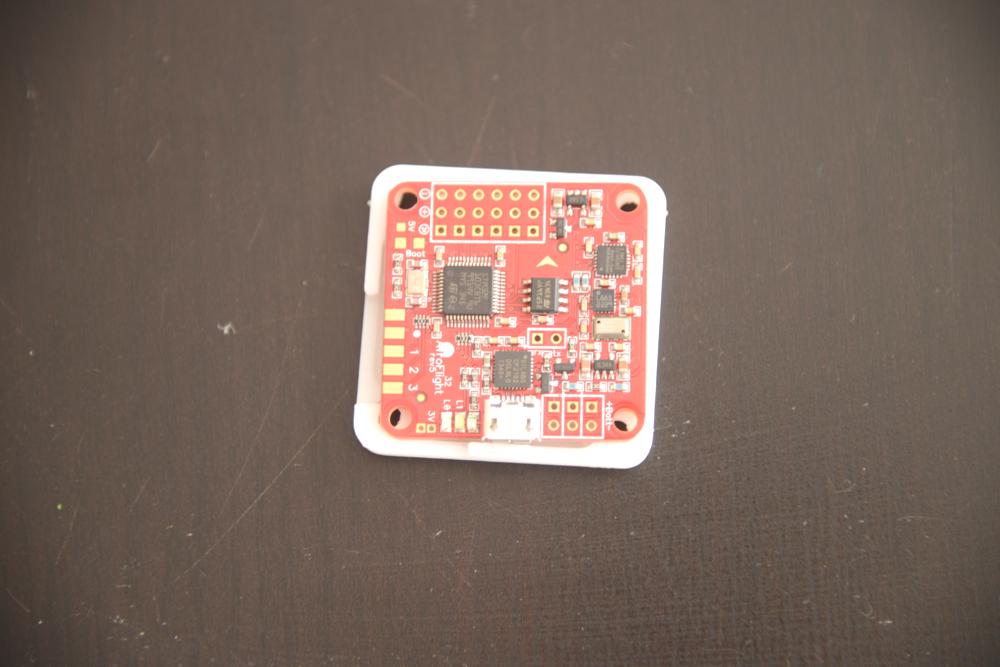

Acro NAZE 32
Le contrôleur de vol est dans sa version 5, est maintenant éprouvé. Elle se commande ici . Pour la somme de 45 €. Cette carte est livrée avec la dernière version du software Multiwii, le 2.3 et dispose d’une application [Chrome] avec une interface graphique qui permet de la configurer facilement appelée baseflight et bien entendu gratuite [PC et Mac] on s’y connecte via un port microUSB embarqué sur la carte. L’interface est limpide, et permet d’intervenir sur l’ensemble des paramètres de la carte, y compris sur le code multi Wii et ce sans avoir besoin de recompiler les fichiers pour effectuer des changements profonds, une fonction particulièrement pratique.Cette carte est particulièrement intéressante pour plusieurs raisons. La première son tarif réduit pour une carte « all-in-one », mais aussi par ses dimensions réduites 36x36mm. Attention, cette carte n’est pas tout à fait RTF, il vous faudra sortir le fer à souder si pour vous les soudures sont une complication majeure, vous pourrez à la commande acheter une version prête à l’emploi pour quelques euros de plus. L’installation est simple, la carte supporte le CPPM et les autres protocoles de multiplexage qui permettent d’utiliser un seul câble de liaison avec le récepteur simplifiant grandement le montage dans notre microquad. On dispose d’autre port pour brancher un buzzer, la télémétrie, un module Bluetooth, un GPS bref de presque tout, mais pas simultanément, il vous faudra choisir.

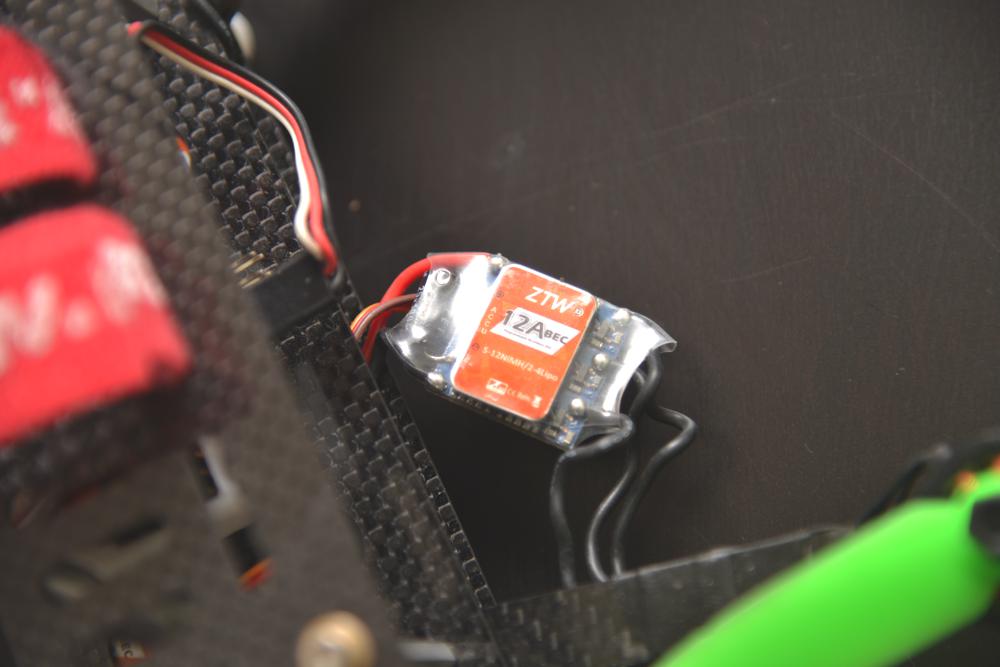

Les ESC, un choix crucial
Les contrôleurs moteurs jouent un rôle crucial dans la facilitée de pilotage. De leurs performances dépendent la stabilité et la maniabilité de votre appareil. Pour avoir essayé deux modèles différents [des entrées de gamme HK et des RadipESC SimonK] nous ne pouvons que vous conseiller de ne pas faire l’impasse sur des versions 12A dotés de firmware SimonK d’autant que la différence de tarif est mimine. Le firmware ou microprogramme sont upgradable et des mises à jour améliorant les performances apparaissent régulièrement. Leur autre particularité est d’être petits et facilement intégrables sur ces petites plateformes. Pensez également à acheter une plaque de distribution du courant qui facilite grandement l’installation.

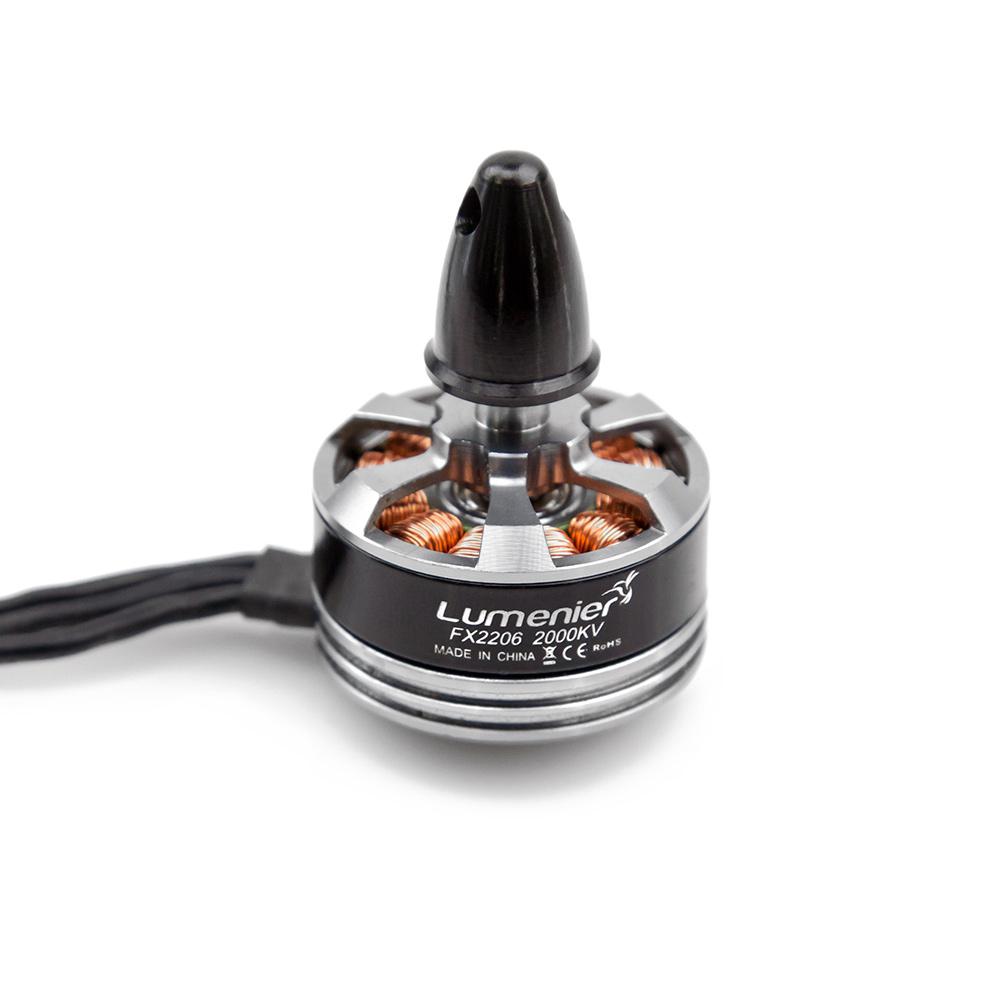

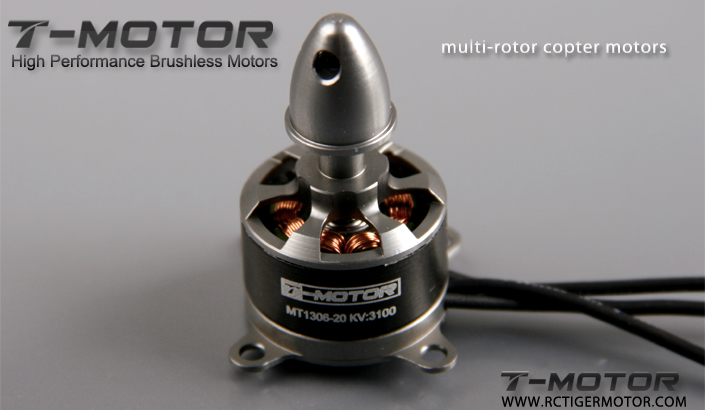

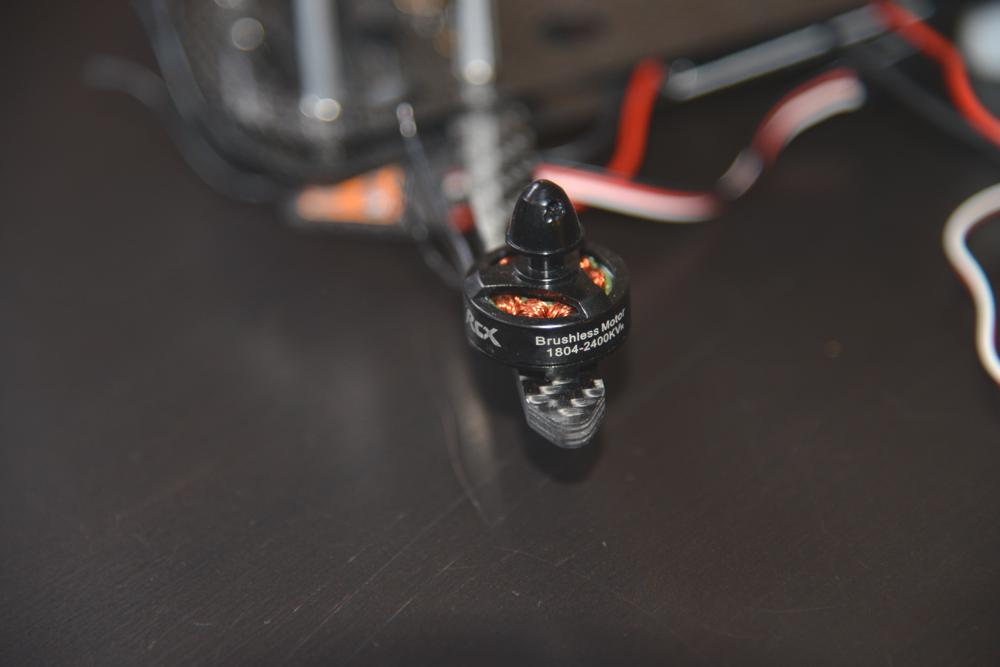

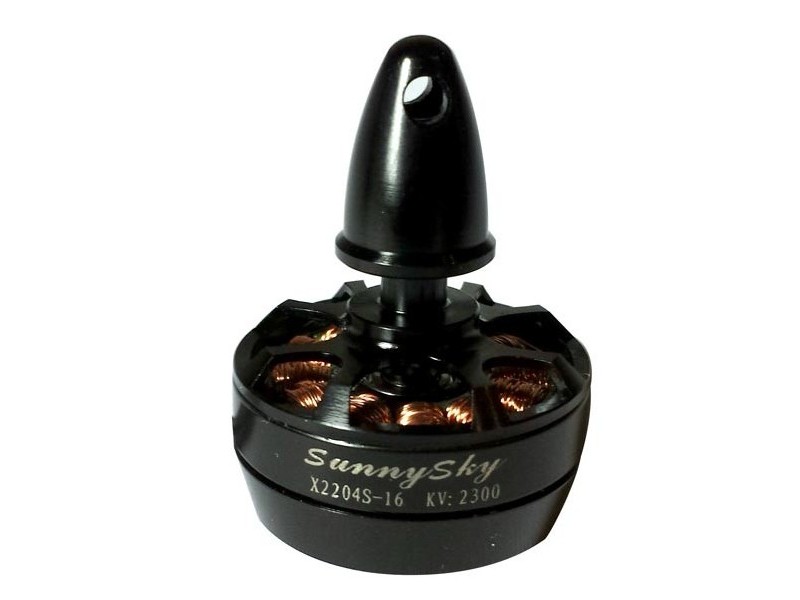

La motorisation
Dans ce registre vous avez le choix, les moteurs les moins couteux sont aussi les plus utilisés sont les ZMR RCX 1804-2400kV qui s’échangent contre moins de 7 €, ici. Ils sont assez performants, largement en l’usage qui nous intéresse ici et bon marché. Si vous êtes un pilote confirmé et plus exigent en puissance vous pouvez opter pour les Sunnysky X2204 2300kv qui sont beaucoup plus cher, mais qui assurent une poussé vérifiée de 425 g en 3S avec des hélices 5×3. Ou encore opter pour des T-motor 1306-20 3100kv qui on la particularité de ne fonctionner qu’en 2 s. Ou encore les Lumenier FX 2206 encore plus cher En clair le choix est large et les résultats sont assez proches, nous avons opté pour les RCX simplement pour le tarif léger. Notez que là aussi il vous faudra jouer du fer à souder, ces moteurs n’étant pas doté de connecteurs.

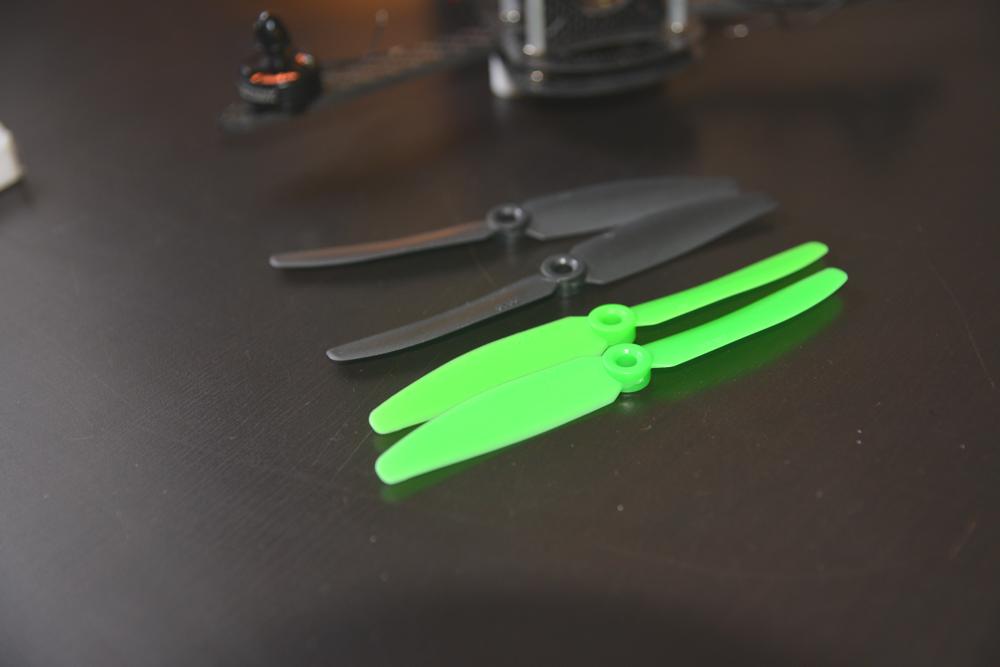

Les hélices
Le modèle le plus utilisé est la Gemfan [5×3] vous pouvez en commander un seau complet, comprenez plus ou moins 10 paires de chaque [cw et ccw] n’hésitez pas à oser la couleur de toute façon la durée de vie des hélices est très limitée. Non pas qu’elles soient de mauvaise qualité, mais le low-riding comporte des risques de rencontre avec des branches qui ne laisse des traces.
Les batteries
La batterie type est un 3s [11,1v] de 1300 mAh de capacité. C’est la version la plus utilisée par les pilotes de ce type de machine. Vous pouvez également employer des 2 s 1500 mAh. C’est à définir selon votre gout. Là encore, le budget est contenu, comptez 8 à 15 € selon la marque et la capacité et le taux de décharge.

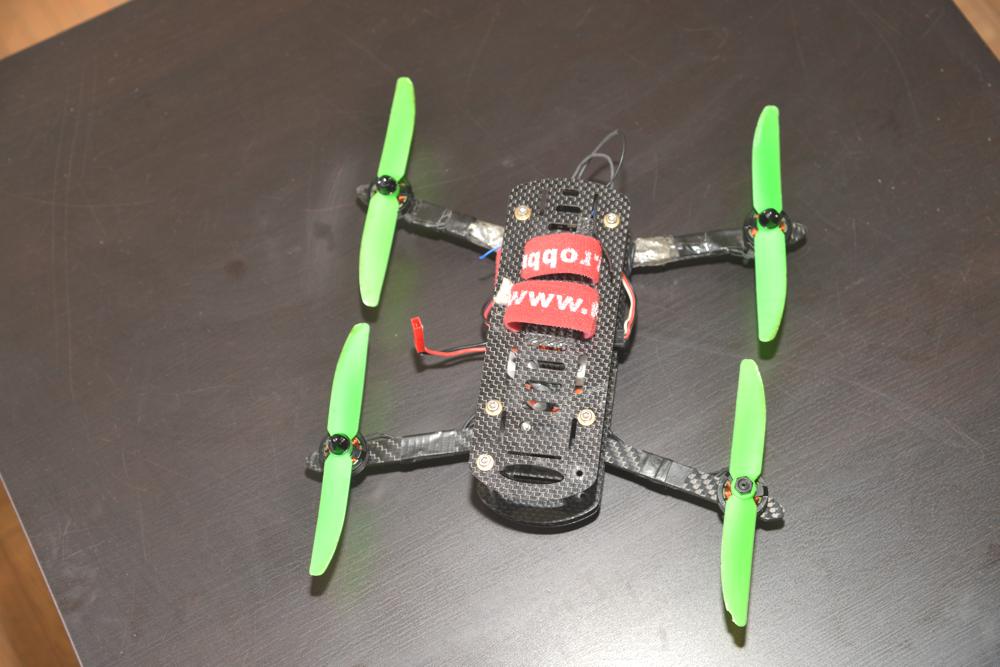

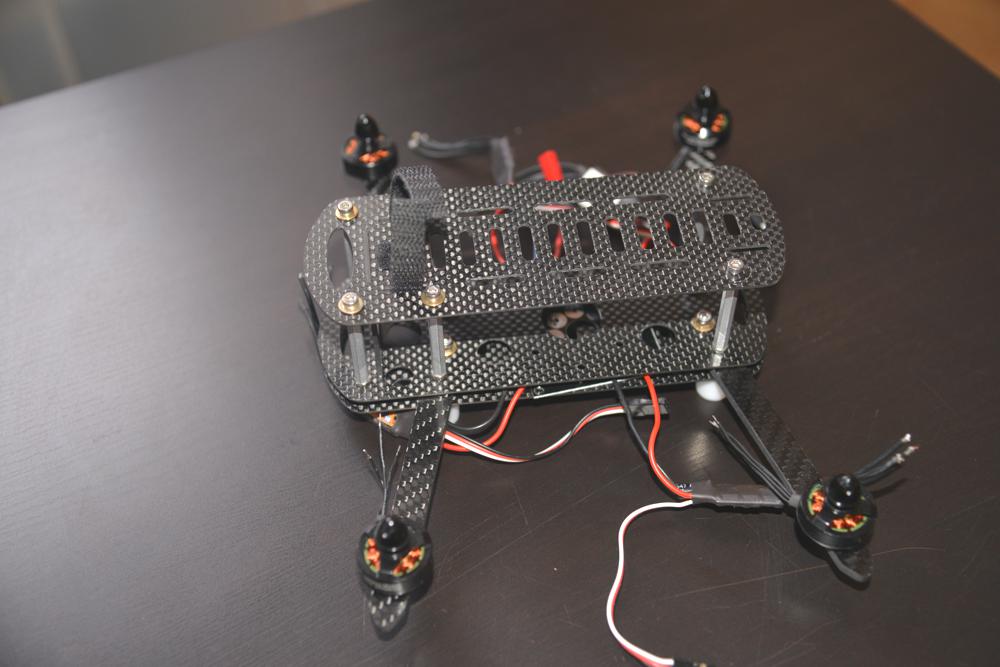

Les châssis du commerce

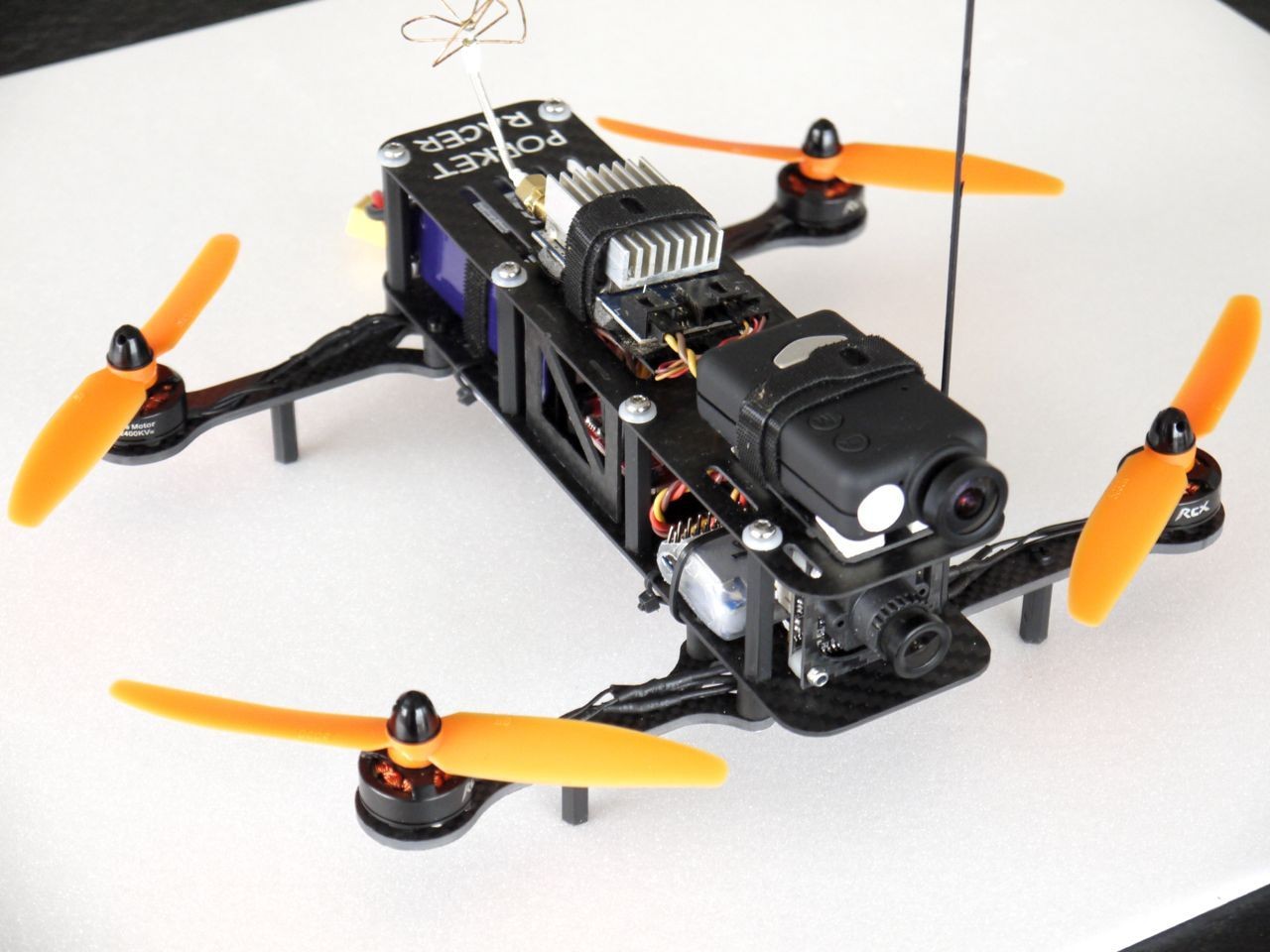

La Porkette est disponible en France facilement puisqu’elle y est fabriquée, plus d’informations ici.

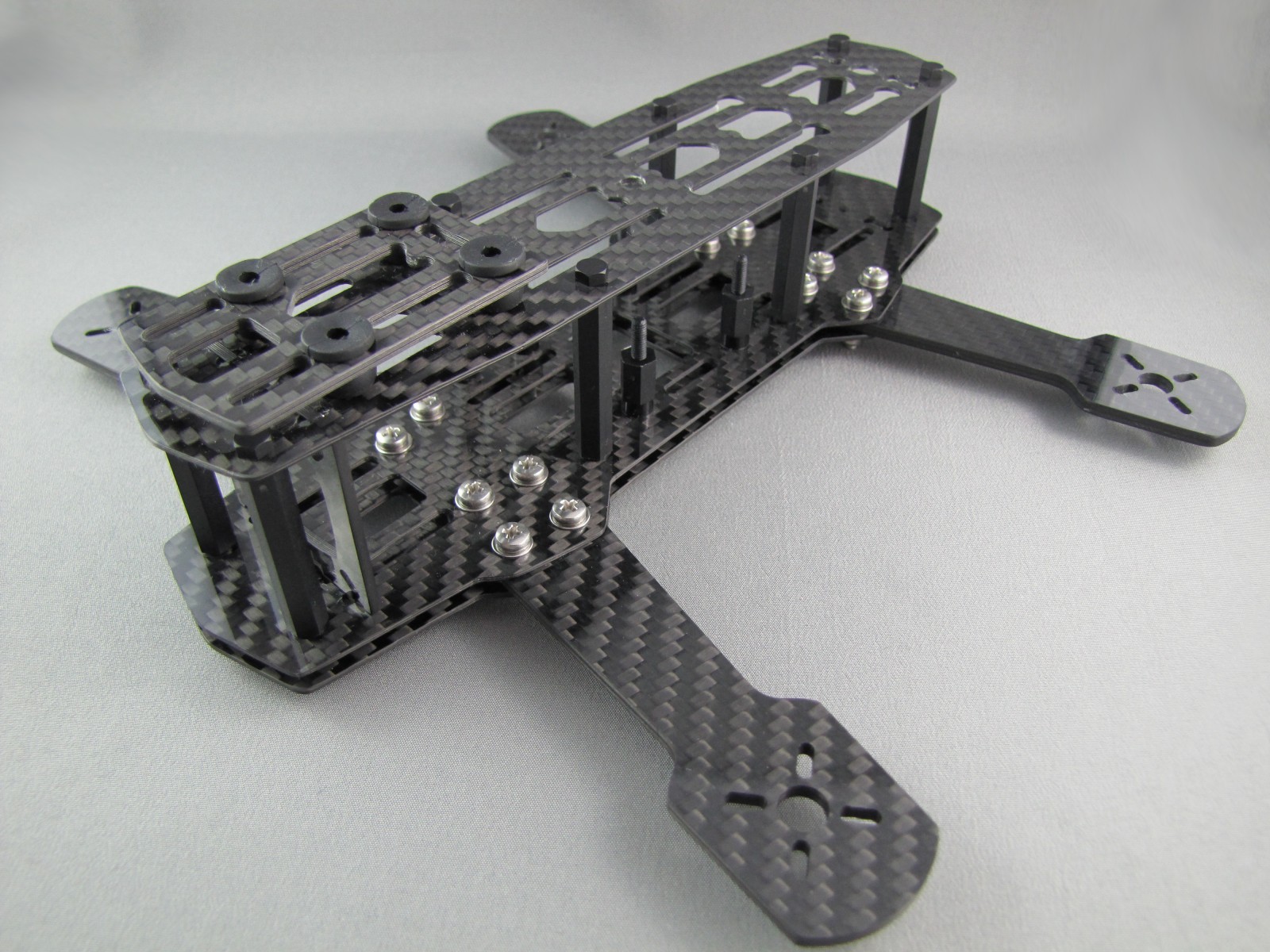

Le blackout miniHquad ici

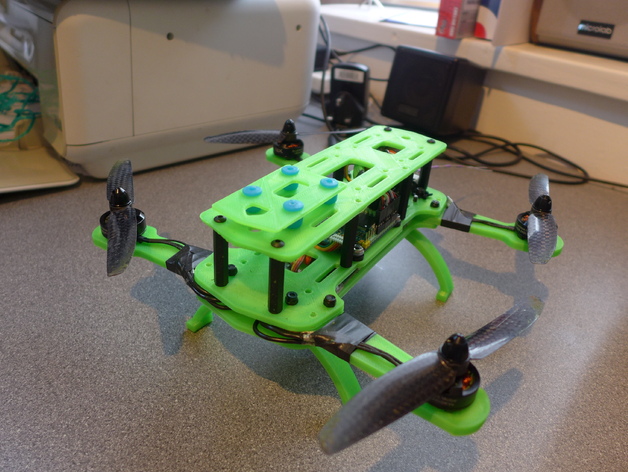

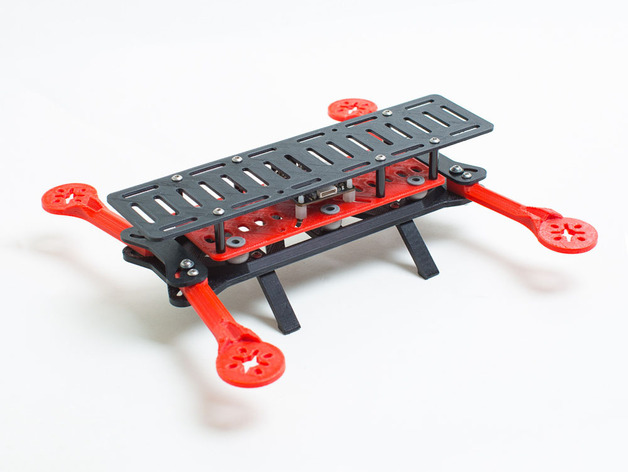

Ou si vous disposez d’une imprimante 3D, le Hovership MHQ est attractif. Si ce modèle vous intéresse, contactez-nous.

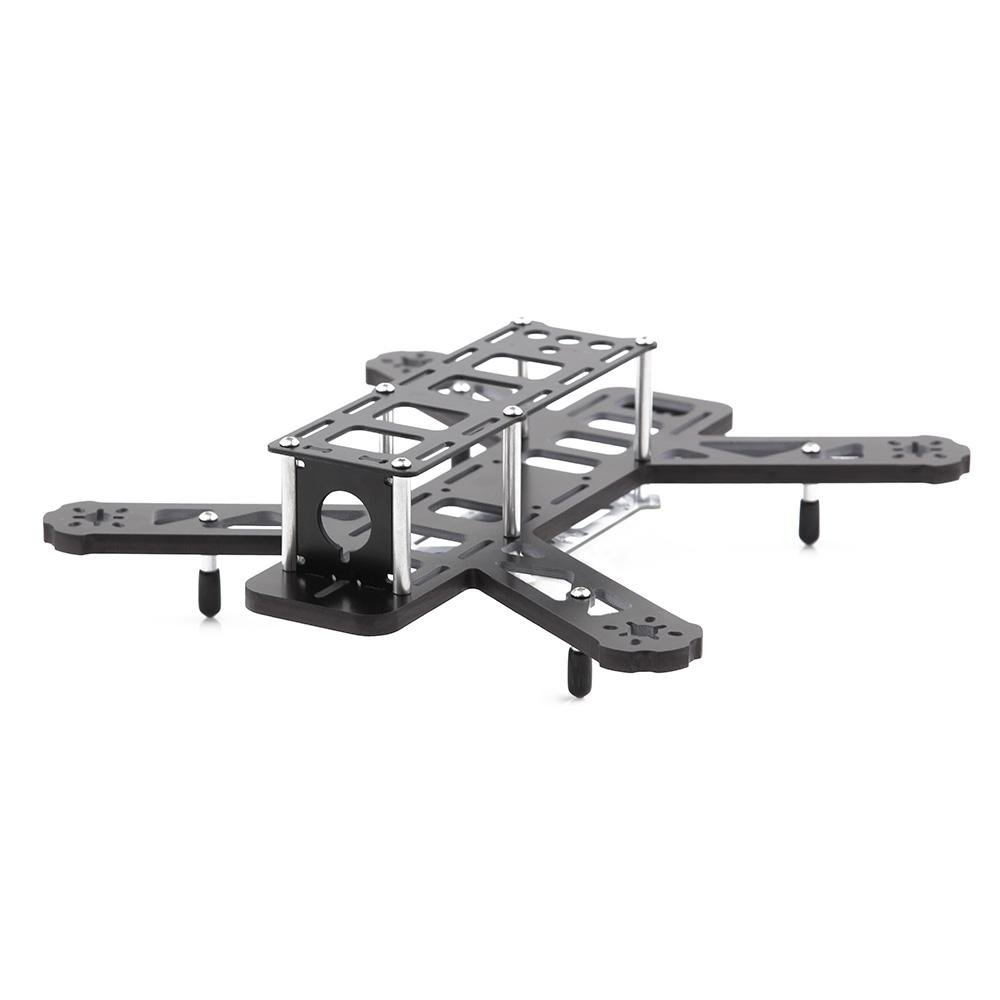

Il reste également le Lumenier QAV 250
Et une dernière pour la route qui nous a été envoyé ce matin: vous pouvez l’acheter ( Belgique) contre 65 € ici

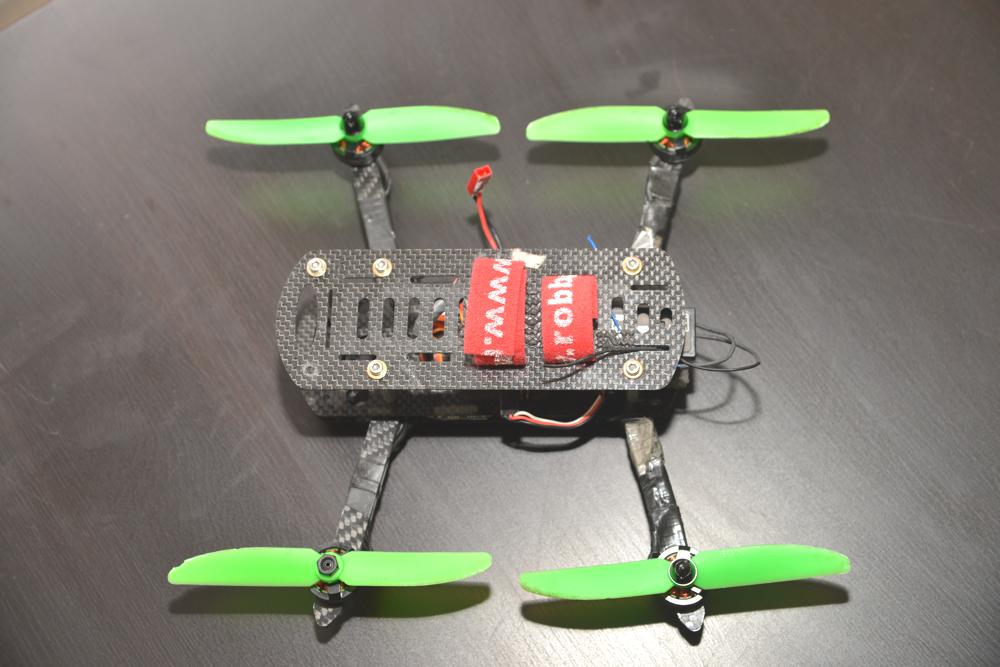

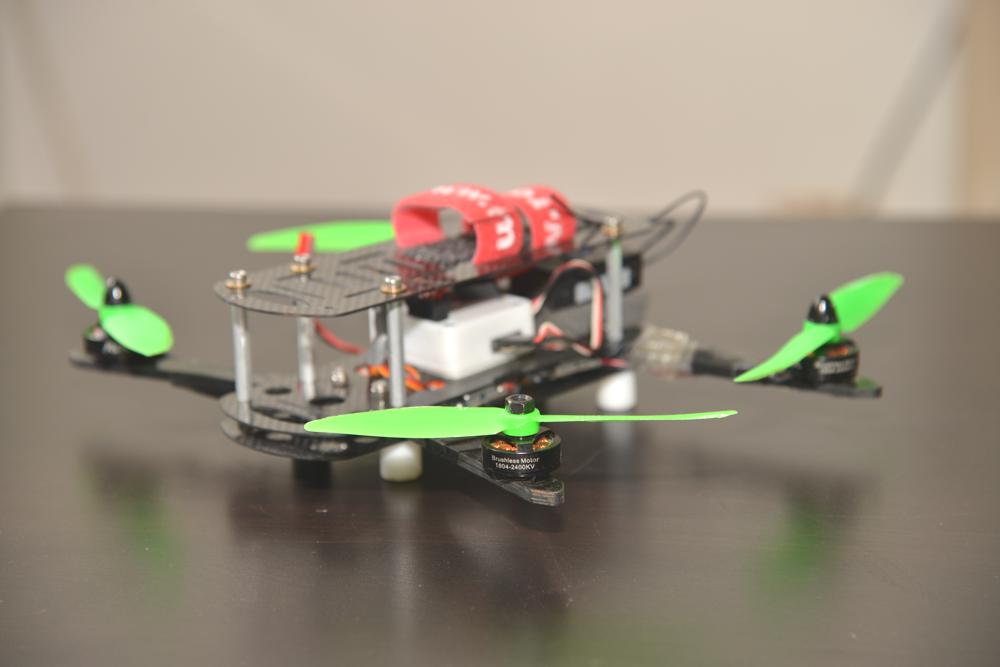

Premier décollage

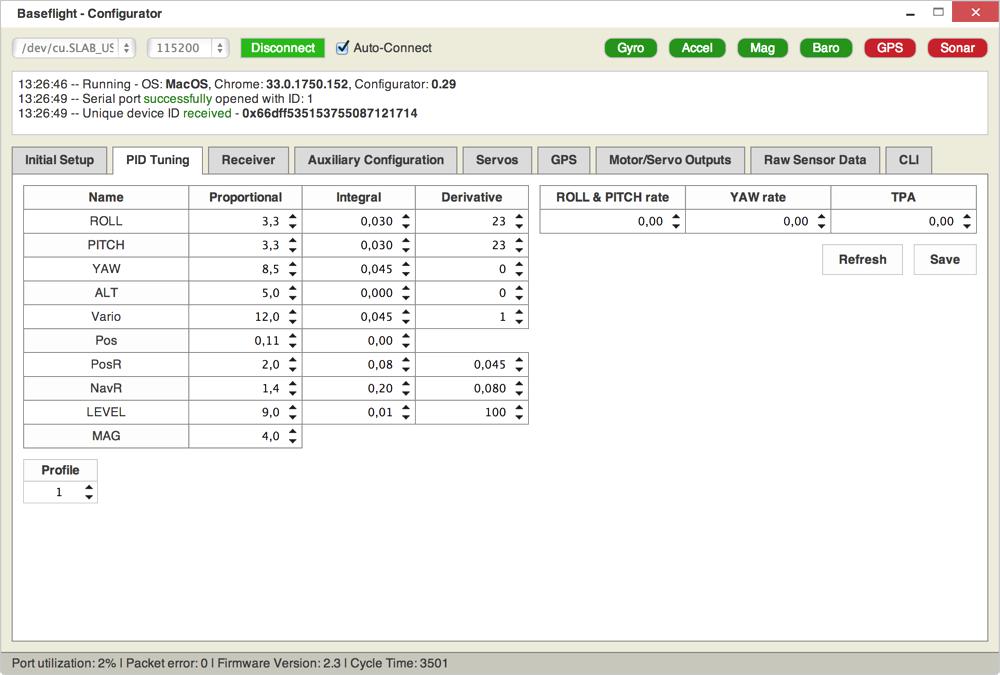

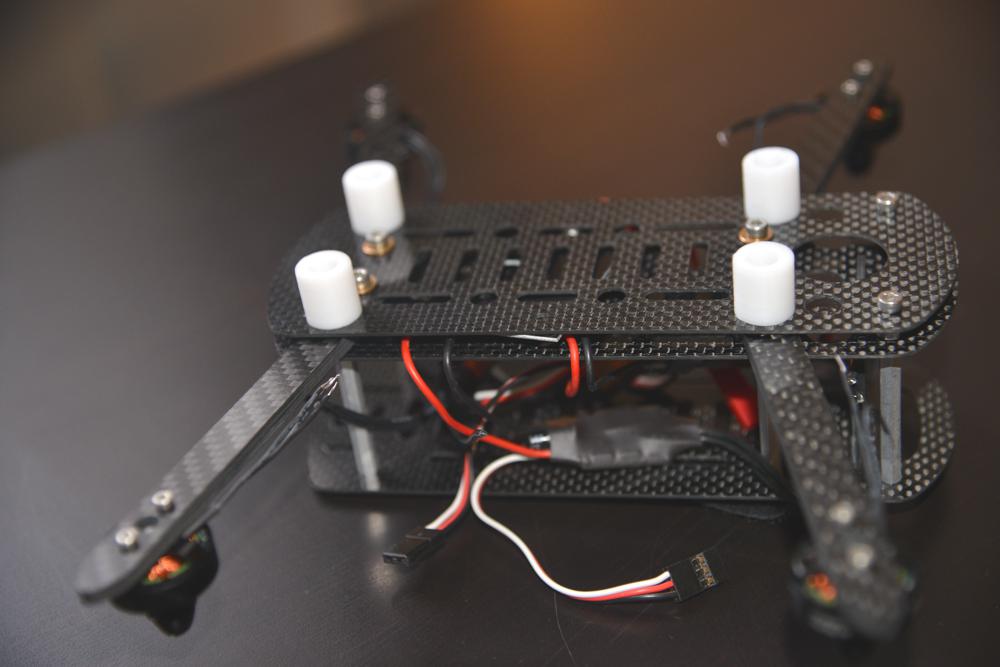

Une fois la bonne vingtaine de soudures faites, le quad assemblé et les réglages initiaux du contrôleur de vol et de la radio place au vol. Le premier vol se déroule comme beaucoup de premières fois, un peu tendu, le Pocket Rocket réagit sainement les commandes sont souples, les réactions douces, bref, agréables. Mais, c’est un peu trop facile, les réactions avec les réglages d’origine sont bien trop souples et le micro quad n’est pas assez vif pour un vol plus agressif, et surtout plus précis et réactif. Nous avons donc touché aux P.I.D [Proportional, Intégral, Derivative].
Pour simplifier, ces valeurs sont directement liées aux caractéristiques de la machine [taille, moteurs, hélices, poids], mais nous reviendrons en détail sur ces paramètres dans un autre article. Ces réglages sont accessibles dans l’interface de l’application Baseflight. Une fois les bonnes valeurs trouvées, gaz. Les capacités de ce petit appareil sont étonnantes, la puissance disponible est surprenante, Fred par exemple emporte une GoPro Hero2 sans problèmes. Cependant on approche là les limites de la PR. Le pilotage devient plus tendu et les réactions moins « lisibles ». Dans sa version optimisée, le comportement général est excellent, les trajectoires sont précises et la réponse aux commandes franches. Attention, le pilotage de cet engin est inaccessible aux débutants, le comportement vif, et sans assistances au pilotage, rends la prise en mains moins évidente. Garder un stationnaire demande une action constante sur les manches, l’altitude n’est pas conservée dès que l’on touche à la moindre commande, et prendre un virage demande une action simultanée sur tous les paramètres, gaz, palonniers, ailerons et assiette. Mais cette particularité est loin d’être désagréable, le modèle répond à la moindre sollicitation et permet un vol d’une précision impressionnante. La taille réduite, sa constitution robuste et sont poids contenu rendent le PR ultra résistant, au point qu’en plusieurs dizaines de vols nous n’avons cassé que des hélices, et partiellement un moteur qui a été reconditionné et remis en service.
Et c’est la fin de notre première partie, la suite au prochain épisode.
Les vidéos.
http://youtu.be/HFq3sG30sWQ
Plus de photos
