DJI Zenmuse H3-3D
Vous connaissez déjà la Zenmuse H3-2D de DJI, une nacelle stabilisée qui permet de filmer de superbes images, depuis un quadricoptère Phantom par exemple. Voilà la Zenmuse H3-3D ! Quelle différence ? On passe de 2D à 3D…
Explications
Avec la nacelle H3-2D, le support de la caméra est animé par deux moteurs. Cela permet de faire en sorte que la caméra se ne penche jamais sur la droite ou la gauche, quelle que soit l’inclinaison de l’appareil. Cela permet aussi de forcer la caméra à rester toujours pointée sur la ligne d’horizon, même lorsque votre engin volant se penche vers l’avant ou l’arrière. Avec une particularité : il est possible de piloter l’inclinaison, depuis l’horizontale jusqu’à la verticale – pour filmer le sol par exemple. Mais rien n’est prévu pour piloter la caméra vers la droite ou la gauche : il faut tourner le multirotor en entier. La nacelle H3-3D rajoute un moteur, qui permet justement d’effectuer (en théorie) une rotation vers la droite ou la gauche, tout en laissant le drone en vol stationnaire et fixe.
En résumé

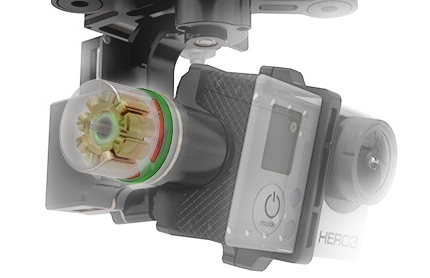

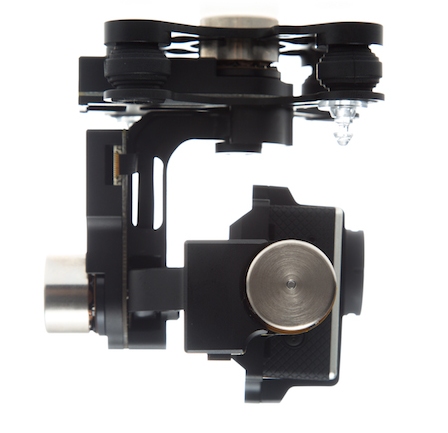

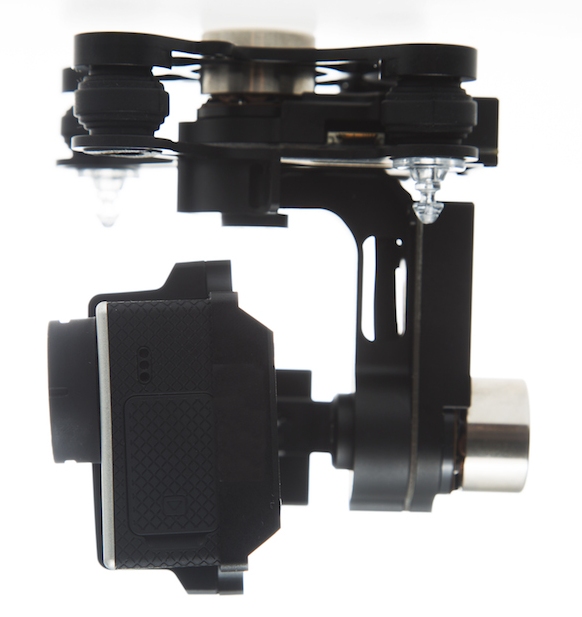

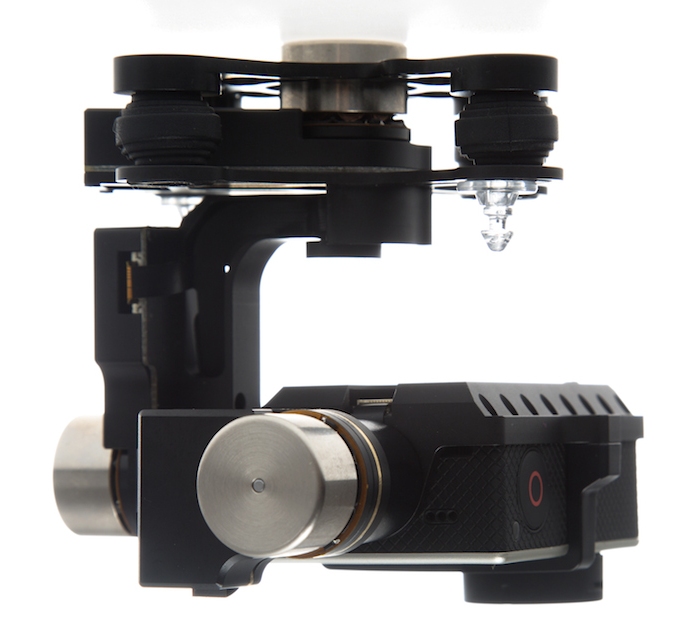

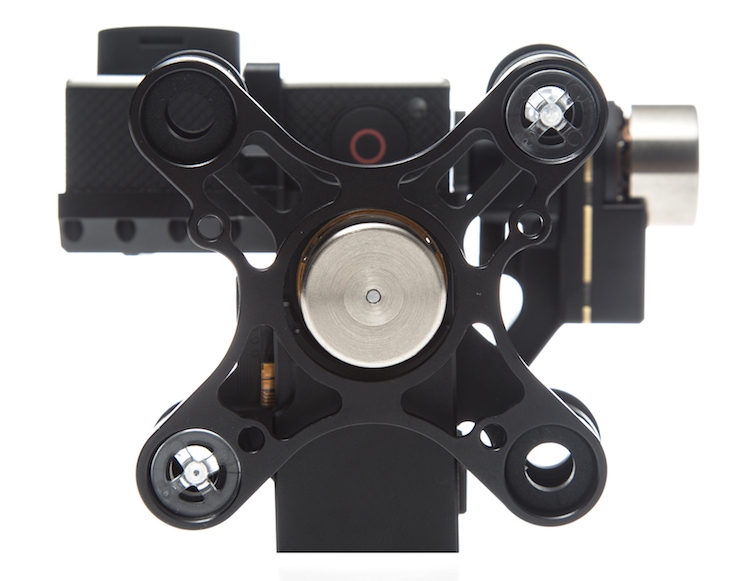

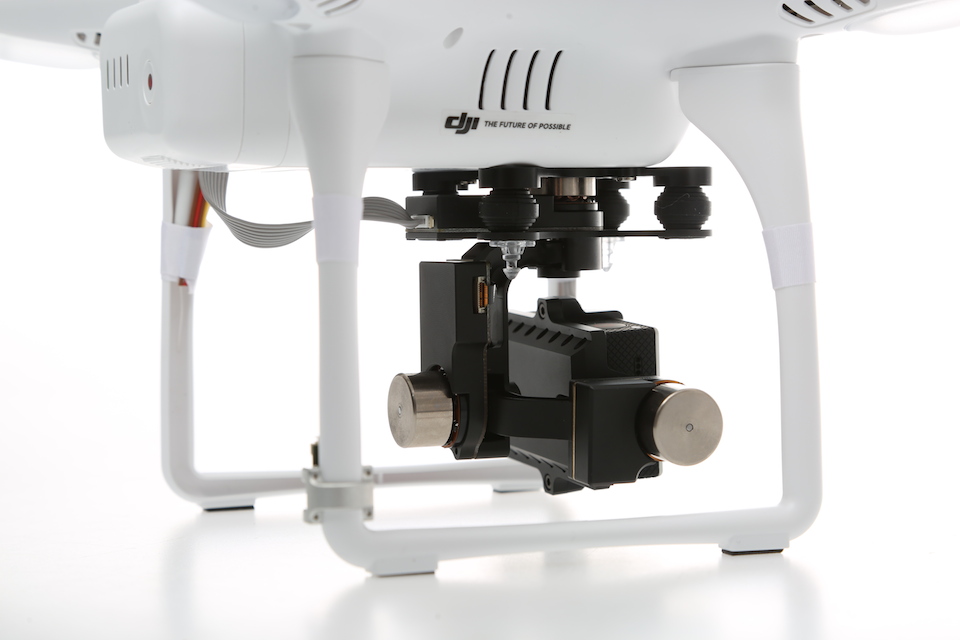

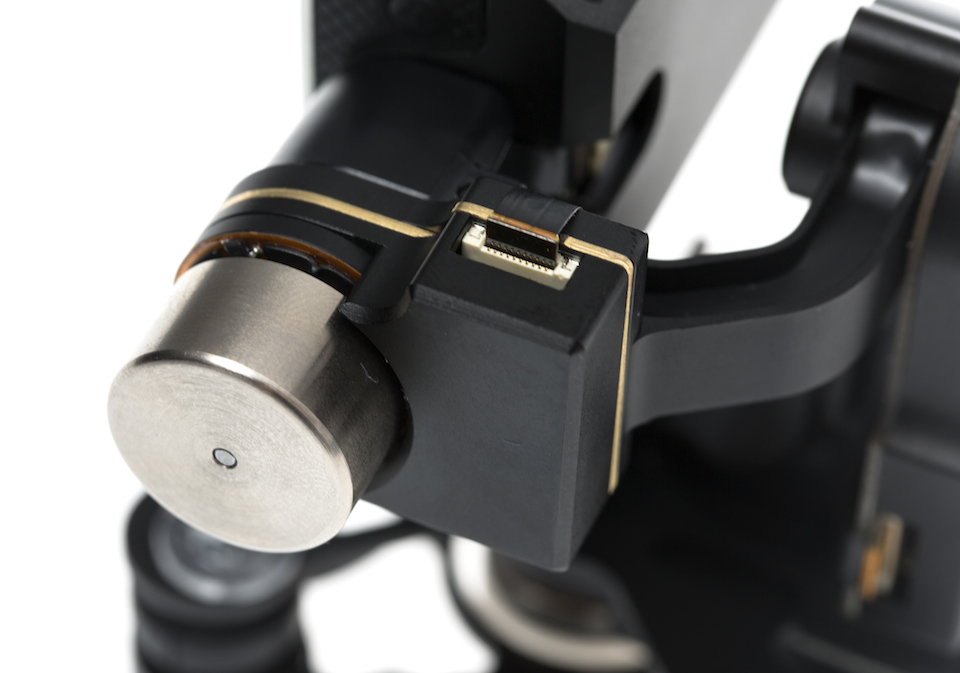

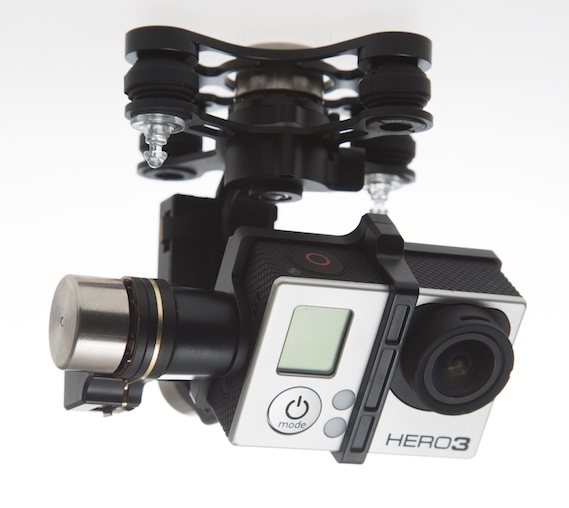

Cette nacelle repose donc sur trois moteurs. Celui pour contrôler l’inclinaison de la caméra est à l’arrière (roll) et celui pour piloter l’inclinaison vers le bas (tilt) est sur le côté. Et puis celui pour la rotation autour de l’axe vertical se trouve au sommet de la nacelle (yaw). Un câble à 8 broches permet la connexion avec le Phantom 2, la nacelle étant fixée avec l’aide d’une plaque munie d’amortisseurs en caoutchouc. La nacelle est prévue exclusivement pour les Gopro 3 et 3+, modèles Silver et Black, ainsi que pour les appareils doté d’un Naza-M V1 (avec PMU V2), Naza-M V2, Wookong et A2. Le poids, sans Gopro 3, est de 168 grammes (à comparer aux 157 grammes de la nacelle H3-2D). Les dimensions, amortisseurs compris, sont de 9,95 x 8,55 x 9,28 cm. Le contrôle du lancement de la vidéo à distance est semble-t-il prévu par DJI, mais il faudra attendre une future mise à jour.
Oui mais…
Le manuel de la nacelle décrit le contrôle du tilt, c’est-à-dire l’orientation de la caméra vers le bas. Mais rien ne filtre quant au contrôle du yaw, l’orientation vers la droite et la gauche permise par le troisième moteur. Est-ce que ce sera possible ? Rien ne l’indique.
Mais alors, à quoi ce troisième moteur va-t-il bien pouvoir servir ? A obtenir une image plus « souple », dépourvue de cet effet de zigzag lorsque le Phantom est un peu balloté par le vent. DJI n’a pas communiqué sur le sujet, mais se prend à rêver que la nacelle propose la fonction « Follow », déjà disponible sur les contrôleurs de vol haut de gamme de la marque. Le principe est tout simple : vous indiquez un point précis à filmer – localisé par ses coordonnées GPS. La caméra se débrouille pour pivoter automatiquement de manière à toujours être orientée vers ce point, quelle que soit la position du multirotor. Cela permet de filmer un monument de manière souple et efficace en tournant autour avec le drone. Est-ce que la technologie de DJI ira jusqu’à pointer vers un objet mobile, un smartphone par exemple ? Ce serait idéal pour filmer la descente d’un skieur ou d’un VTTiste, suivre une automobile sur un circuit, un jogger… Mais tout ceci n’est que du domaine de la supposition, en attendant que DJI précise l’usage de cette nacelle. Dont le prix n’a pas été communiqué, ni la disponibilité. Ce sera « bientôt ». A suivre !
La page officielle de la H3-3D de DJI se trouve ici.
Edit : le site UAV-Outlet l’annonce à $490 (ici).
D’autres photos
L’intérêt de la stabilisation sur le 3ème est indéniable (j’ai eu ce problème de zigzag avec le f550) par contre un mode follow et/ou le contrôle de la rotation ça implique le besoin d’un train rétractable, que DJI ne propose que pour les gros (S800/1000). A suivre 🙂
A noter que sur atlantahobby, il est précisé :
« Customized for Gopro Hero3, 3+. The gimbal is customized for the Gopro Hero3, 3+. Remote start/stop shooting, video transmission (need video downlink), etc will be supported by future firmware upgrade. »
–> Remote start/stop shooting
Est ce à dire qu’on pourra enfin le faire sur les gopro ? (bon, le « comment » reste à determiner)
Autre précision, toujours sur le meme site, le pack P2+Zenmuse à 960$ soit 700e hors frais de taxe/douane/vaseline donc à la louche (tres grosse, la louche) 800e sur le vieux continent (sachant que le p2 +h3-2d est à 870$ soit 630e mais 100e de plus chez nous). Source : ma boule de crystal
Autre précision : sur atlantahobby et UAVoutlet, le p2+h3-2d ne sont plus en vente.
Intéressant la supposée fonction du « follow mode » ça ouvre de nouvelles perspective. Si les trains sont pas rétractables ( très couteux ) le yaw ne peut pas être être complètement utilisé du coup ? serait intéressant de savoir aussi si sur cette version on peut fixer un filtre ND/anamorphique (type Letus) il me semble sur la version précédente fortement déconseillée ? à suivre… 🙂
Clair, sans les pieds relevables, c’est mort… Mais on ne sait jamais, ça pourrait être une surprise ! 🙂 (je n’y crois pas, hein)
Faut dire que le site de DJI n’est pas très informatif à part les mesures techniques pures…
Les moteurs semblent être plus puissant, selon la mini fiche technique, ce qui laisse supposer qu’on peut emporter un peu plus de poids et de manière décentrée…
Bouuhhhh FRED !!!! On ne filme pas de monument ! on film en intérieurs un … vase … une plante …. la tour de LEGO du petit dernier 🙂
😉
Bien amicalement
Il y a dans le design de ces nacelles un truc qui me rappelle les potards des amplis hifi haut de gamme…
Ça doit être ce qui les rend si désirables pour moi 🙂
salut FRED t’as cvette solution…………..peut-être !
http://fr.aliexpress.com/item/Free-Shipping-180mm-18cm-Height-Carbon-Fiber-Landing-Skid-Gear-Upgrade-Kit-For-DJI-Phantom-FPV/1517417031.html
cordialement
Bref, il ne manque plus qu’un Phantom v3 plus puissant avec train rétractable? 🙂
Pas trop cher…
Filmer un monument… à l’étranger, bien évidemment 😉 😉
Tu peux acheter des potards à l’unité si c’est une pulsion compulsive 😉 😉 😉
Mais oui, maintenant que tu le dis, je vois bien le design…
C’est mieux, mais ça ne suffit pour la caméra en rotation, il faudrait qu’ils se relèvent, avec une motorisation…
Voilà, il faudrait ça 🙂
t’es jamais content, ma parole !
Jamais ! 🙂
Comme tout le monde, hein 😉
a oui pardon ! je suis très tête en l’airs 😉 et j’oublis tout le temps qu’il y a de nombreux pays francophone 😉
J’achète plus des amplis compulsivement 😀

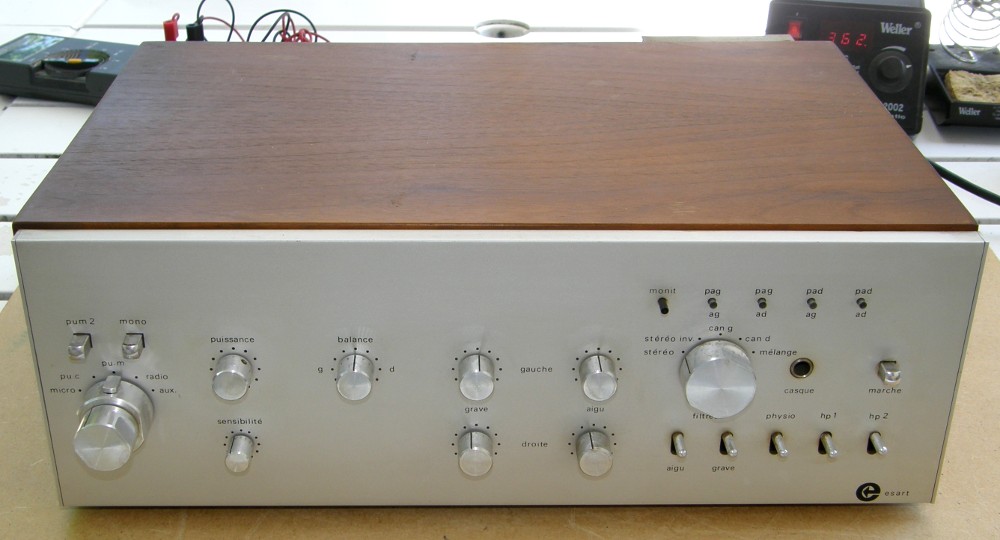

J’ai un truc Esart qui attend un changement de toutes les capas chimiques :D, le même que ça http://www.stef.free.fr/hifi/images/esartE150S2/EsartE150S2.01.JPG
Ca fait pas nacelle, ça, hein 😉
intéressant, intéressant…
on est en train de bosser sur une fonctionnalité de follow sur cible mobile pour faciliter le suivi de sujet en mouvement – on espère bientôt pouvoir montrer quelque chose, mais en attendant, si des gens intéressés veulent en discuter, je suis dispo 😉
Et bien ,j’ai bien fait de prendre mon tabouret volant sans zenmuse ^^ .
Merci fred pour la trouvaille !:p
Bonsoir,
C’est à priori une petit merveille ce support… mais pas donné.
Le moins cher que j’ai trouvé c’est ici : http://bit.ly/1dyRVMT pour 355 € (actuellement en pré-commande). C’est un site chinois c’est vrai mais j’ai souvent commandé et jamais eu de problème, leur support réactif et répond clairement mais en anglais. Après, 100 € d’économie, personnellement je dis pas non !
On peut avoir les frais de port gratuit mais c’est long… trop long pour moi alors du coup je pense ajouter 13 € et l’avoir en 4-5 jours. J’ai déjà testé cet envoi par EMS (Express Mail Service) et jamais été déçu.
Et vous, aller vous vous laisser tenter ?
Erreur dans l’url donné (heureusement que j’ai cliqué), c’est le modèle 2D que j’ai donné dans mon précédent post… celui que j’avais utilisé à l’époque pour mon premier support.
Désolé, si vous pouviez le remplacer par celui-ci : http://bit.ly/1dyRVMT ça évitera des erreurs d’achat ! (Note de Fred : fait 🙂 )
Le prix que j’ai donné (355 €) est tout à fait correct et c’est bien pour la version 3D qui ne va pas tardé à sortir.
En faite, pas sûr que la rotation puisse être possible (ou alors dji passe une gamme et se tire une balle dans le pied…) perso je pense que çà va être limité, comme sur cette vidéo:
https://www.youtube.com/watch?v=yUigsl051WA&list=UUx-N0_88kHd-Ht_E5eRZ2YQ
J’ai l’impression que cette nacelle est un excellent appel à passer à plus gros, une fois qu’on a payé et qu’on s’aperçoit que le Phantom ne suffit plus 😉
Bonjour à tous.
Je suis très excité à l’idée de m’acheter un drone DJI notamment le Phantom 2 avec la ZenMuse alors en suite la 2D ou la 3D qu’en pensez-vous ?
Et aussi connait-on un planning des sortie de Drone chez DJI ? car j’économise pour m’acheter le Phantom 2 mais si 1 mois après arrive le Phantom 3 ca peut mettre les boules …
Merci de vos retour.
Bonjour tous le monde,
Je suis sur le point d’acquérir un Phantom et j’hésite sur deux possbilités étant déjà le propriétaire
d’une GoPro 3 Black Edition. Je pense être « un jour » interéssé par un système FPV mais pas dans
l’immédiat. J’ai parcouru tous les sites possibles et imaginables mais je pense que rien ne vaut les
conseils avertis d’utilisateurs ;-). Voici les deux possibilités :
– DJI Phantom II avec nacelle DJI Zenmuse H3-D3 pour y fixer ma GoPro 3
– DJI Phantom II vision +
Quelle est, selon vous, la meilleure variante?
Merci beaucoup pour votre aide!
Sébastien,
Je suis exactement dans le meme cas de figure que toi.
j’ai longtemps fait le tour de la question également.
Après avoir tourné dans tous les sens, je pense que pour notre cas (possession d’un GoPro Héro3/Héro3+ BlackEdition)le mieux c’est un DJI Phantom II avec Nacelles Zenmuse H3-3D.
Déja au niveau du prix, quasiment 250€ d’écart. Puis faut l’amortir cette GoPro 🙂
Ensuite niveau qualité d’image vidéo, et configuration de prise de photos pdt une vidéo que propose Gopro, enfin je pense que notre gopro possède bien plus d’option que la caméra embarqué du Vision+
Maintenant ce pose un gros dilemme, c’est que le combiné Phantom+ Zenmuse H3-3D n’est pas donné (bien qu’il reste abordable) et que si DJI on la bonne (ou mauvaise) idée de lancer un Phantom III après notre achat…
c’est la loooooose.
Voila en esperant t’avoir un peu aidé
Bonjour,
Je possède un dji phantom 2 vision, donc avec sa caméra intégré. Mais je pensais investir dans une nacelle Zenmuse H3-3D (car j’ai déjà une gopro). J’ai pris contact avec studiosport pour demander leur avis et ils me disent que la nacelle n’est pas compatible avec mon vision.
« Pour faire suite à votre demande, on ne peut pas monter une nacelle de ce type sur un Vision. »
Je ne comprend pas pourquoi. Sauriez vous quel en est la raison?
A priori le trou sous les Phantom 2 de première génération est plus petit que celui requis pour le H3-3D. Donc pour adapter la nacelle, il faut y aller de la perceuse :
http://youtu.be/AETDpqe6lgU
Tout est toujours possible, mais pas forcément sous la forme d’une prestation satisfaisante (c’est de l’ordre de la bidouille), ce qui explique je pense le refus de StudioSport…
J’ai vu ça c’est écrit dans le descriptif de la zenmuse, ils précisent qu’une pièce d’adaptation va bientôt sortir
http://www.studiosport.fr/nacelle-3axes-dji-zenmuse-h3-3d-1-pour-phantom2-p-3693.html
« pour que la nacelle soit compatible avec la première génération de Phantom 2 (haut de la photo ci-dessous), il vous faudra une pièce d’adaptation pour la fixation. Cette pièce sera très bientôt disponible sur notre site (vous pouvez vous passer de cette pièce, et venir élargir en limant par exemple, le trou initial pour pouvoir accueillir la nacelle). La nacelle est par contre tout à fait compatible avec la nouvelle version du Phantom 2. »
Par contre à chaque fois ils parlent de phantom 2 et non pas de phantom 2 vision. le vision on lui enlève sa caméra ça devient un phantom2 classique? Reste maintenant une question dont je n’ai pas la réponse, la zenmuse est pilotée par l’appli dji vision comme la caméra d’origine?
Oui, à ma connaissance le P2V -V =P2 1ere génération.
Et non, l’appli DJI Vision ne pilote que les caméras des P2V et P2V+…
Pour la Zenmuse, ce sera le tilt de la radiocommande à l’arrière.
Mais le mieux est que tu ailles à la pêche aux informations sur le forum de Kosem, c’est une mine de renseignements et un vivier de Phantomistes avertis 🙂
http://www.djiphantom-forum.com/
Pas de news sur la rotation gauche droite de la caméra via un potentiomètre/switch ?
Pas la fonction de base qui serait du « follow » mais vraiment du gauche droite.
Je viens d’acquérir la zenmuse avec le phantom 2 hier, seulement les moteurs produisent une vibration, c’est normal ?
https://www.youtube.com/watch?v=kU-IwFbgXfs
Bonjour,
je suis l’heureux détenteur d’un Phantom 1 depuis peu et je voulais savoir si on peut adapter la nacelle zenmuse H3-3D ? Doit on fait une upgrade comme sur le 2D pour le tilt (j’ai pas trouvé de kit en vente pour le 3D). D’ailleurs le zenmuse 2D n’est plus en vente, quelle est selon vous la meilleure nacelle stabilisée pour le phantom 1 ? merci.
