X4 FPV grand angle pour rien !

87
1279

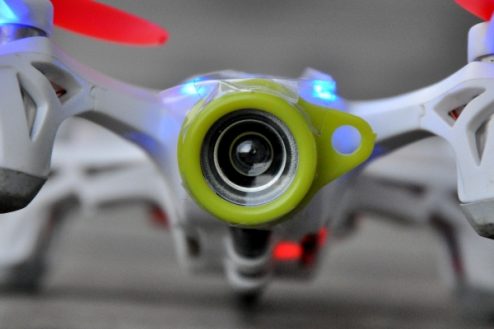

Dsc_0021-600Ou presque. Rappel des faits. Vous avez tenté de voler en immersion chez vous, à l’intérieur. L’un des seuls moyens de respecter la loi, qui interdit les vols en immersion à l’extérieur. Mais voilà, l’angle de vue de la caméra intégrée est faible. Trop, probablement, pour bien prendre conscience des obstacles quand vous évoluez dans une pièce ou, pire, dans un couloir. La solution, c’est d’adapter une lentille grand-angle sur la caméra du X4 H107D FPV. Nous avions déjà décrit la méthode employée par Bo Lorentzen (ici) avec une lentille pour smartphone et celle de Seb (ici) avec l’adaptation de la lentille de la caméra 808 #16. Voici une autre méthode, qui ne vous coûtera pas plus de… 2 € ! Ca va, hein, ce n’est pas la ruine… Et surtout, elle ne requiert aucune manipulation hasardeuse, rien qui puisse endommager votre X4 ! Ce qu’il vous faut ? Un peu de scotch, c’est tout…

La lentille ?

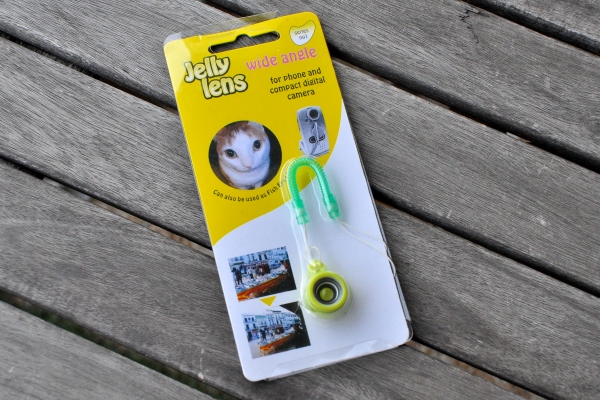

Dsc_0006-600Il s’agit d’un gadget destiné aux smartphones, pour produire des clichés de type « fish eye », c’est-à-dire en super grand angle. L’accessoire s’appelle « Jelly Lens Wide Angle / Fish Eye For Phone And Compact Cameras ». A dire d’une seule traite et sans respirer. Pas de matériaux haut de gamme, la lentille est faite de plastique. C’est grave, docteur ? Si vous voulez l’utiliser avec un smartphone avec un bel appareil photonumérique intégré, oui, l’image sera très dégradée. Mais dans le cas de la caméra du X4 H107D, il est difficile… d’obtenir une image pire ! Plus sérieusement, la résolution de la vidéo du X4 FPV est si médiocre que la piètre qualité de la lentille passe totalement inaperçue. Première étape : retirez le petit fil strap qui est attaché à la lentille.

Jelly ?

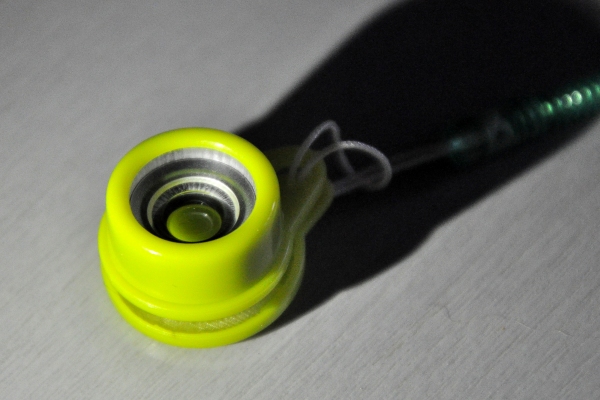

Dsc_0008-600Autour de la structure arrière de la lentille, protégée par un cache en plastique, est étalée une pâte translucide et (un peu) collante. Elle permet théoriquement de fixer la lentille devant l’objectif d’un smartphone. Le pouvoir collant est un peu faible. Beaucoup trop en tous cas pour que la lentille reste fixée à l’avant du X4 H107D. La solution ? Coupez deux morceaux de scotch de 2 cm de longueur. Allumez la radiocommande, allumez le X4, puis placez la lentille devant l’objectif de la caméra. Elle ne reste pas en place. Pour qu’elle tienne, utilisez le scotch pour solidariser la lentille et le X4 : un morceau en dessous, un morceau au-dessus. Avec l’aide de la « jelly », le tout tient bien en place. Vérifiez à l’écran de la radiocommande que les bords de la lentille n’apparaissent pas à l’écran. La manipulation ne prend pas plus de 10 secondes, en fixant du scotch au-dessus et en-dessous de la lentille.

C’est tout !

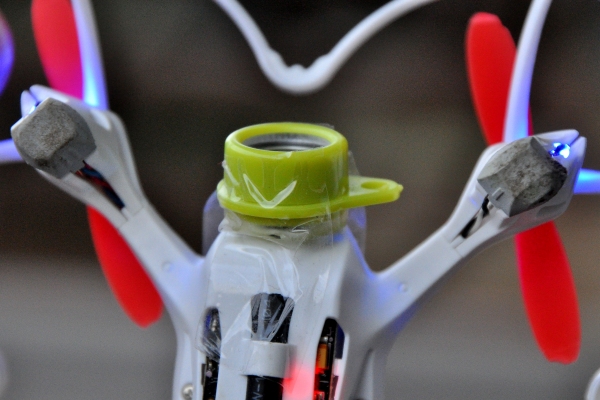

Dsc_0022-600Il ne reste plus qu’à décoller et à profiter d’un angle plus grand, de quoi négocier les obstacles avec plus de facilité ! Plus grand de combien, l’angle ? C’est difficile à mesurer, on gagne environ 1/3 d’image en plus. L’avantage de la solution « scotch » ? Vous pouvez retirer la lentille en quelques secondes. L’inconvénient ? En cas de crash, il se peut qu’elle se détache… mais il suffit de la fixer à nouveau. Le X4 s’est planté magistralement à plusieurs reprises (parce qu’on peut se permettre plus de folie… avec le confort du grand angle), jusqu’à fendre la protection d’hélices, mais sans que la lentille ne bouge… Le principal intérêt de cette lentille par rapport à d’autres du commerce, c’est son poids : il ne dépasse pas 2,7 grammes ! Autant dire que le X4 n’est pas le moins du monde incommodé lorsqu’il en est équipé. A peine faut-il ajouter un peu de trim vers l’arrière pour compenser l’éventuelle dérive vers l’avant. Il est possible de retirer l’arceau de plastique vert, pour gagner presque 1,5 gramme. Mais ce n’est pas recommandé si vous n’êtes pas bricoleur, la différence de poids n’en vaut pas la peine.

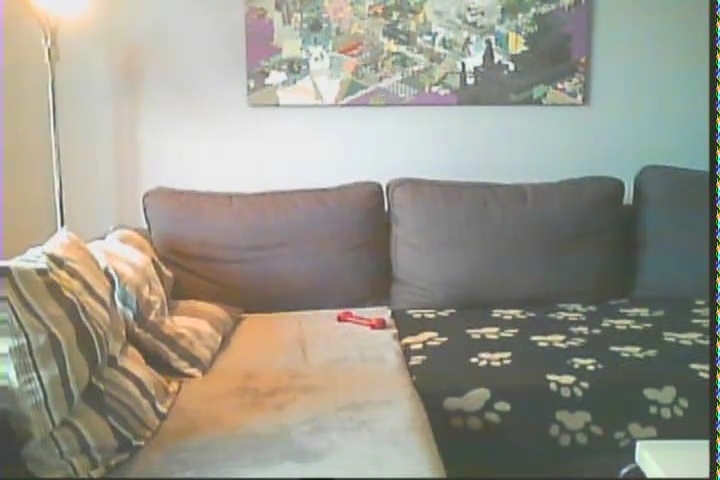

x4fpvnormal
Sans lentille…

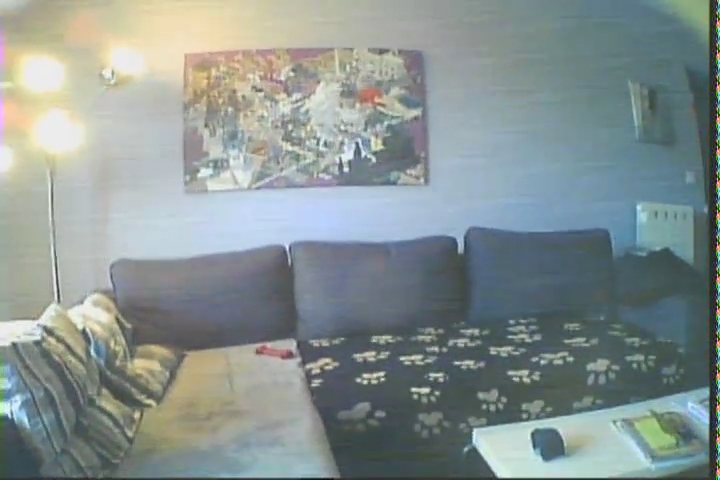

x4fpvgrandangle
Avec lentille…

Où acheter la « Jelly Lens Wide Angle / Fish Eye For Phone And Compact Cameras » ? Sur le site Banggood, elle vaut moins de 2 € (hors possibles taxes à l’arrivée en France), port compris. Attention, les délais de livraison peuvent atteindre 3 semaines…

La vidéo



D’autres photos

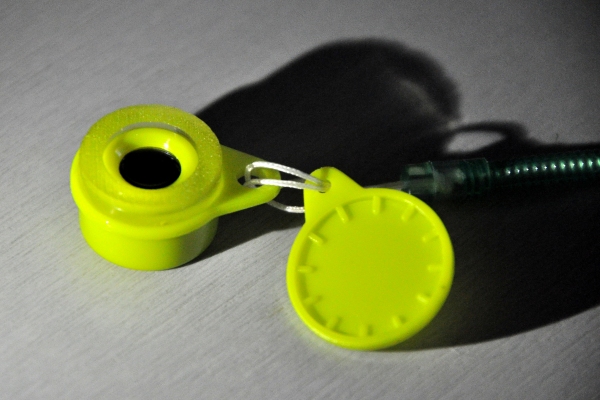

Dsc_0011-600

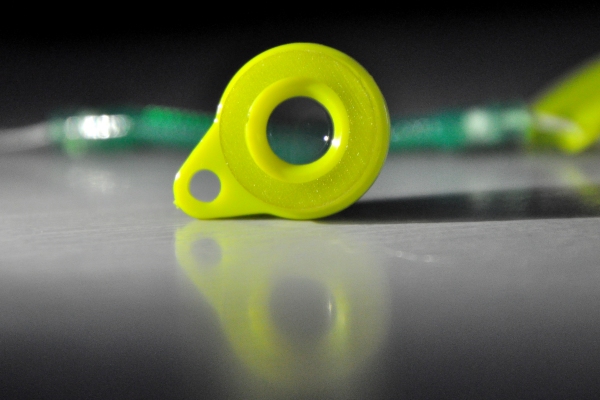

Dsc_0015-600

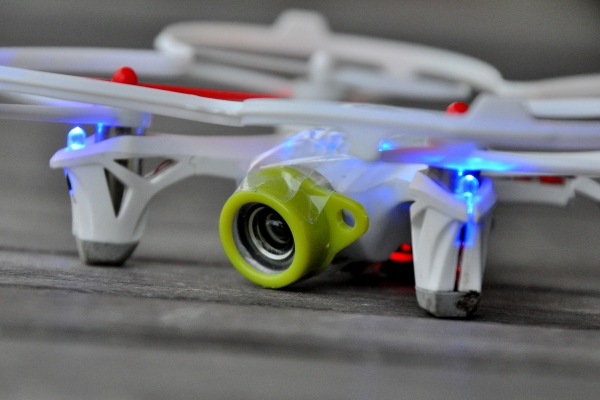

Dsc_0019-600



87 COMMENTAIRES

  1. Ok c’est vrai que ca à l’air d’etre la plus simple des 3 manips.
    J’ai craqué et commandé le 107D, les lunettes H510 et la JElly !!
    a+

  2. Fred, dis-moi 🙂 Tu t’améliores en immersion ;). Pour un VTX de 25mW, la transmission
    traverse 2 parois … pas mal ….

  3. Euh… Ca m’interesse aussi de savoir 🙂
    Je n’ai trouvé sur youtube qu’un test du Hubsan H102D, dans lequel tu les utilises, y a t’il une vidéo spéciale pour le test des lunettes ?

  4. Je n’ai pas essayé, mais les commentaires disent que ça vaut le coup par rapport au prix. A 55€, c’est effectivement imbattable, ça peut excuser la résolution faible et l’absence de réglage… J’imagine qu’elles valent les H510 de Hubsan…

  5. Oui. Mais je dois préciser que si la vidéo est bien celle enregistrée par la radio du X4 sans artifice, je récupère par ailleurs le signal via un Boscam Diversity. Du coup, dans les lunettes, je n’ai presque aucun des parasites que l’on voit sur la vidéo… C’est quand même beaucoup plus confortable !

  6. Ah ouais du coup mon opération chirurgicale parait bien compliquée… On voit ta maîtrise en contrôle FPV Fred super! Moi je viens de vider 6 batteries ce matin et c’est pas encore la fête…

  7. Elles sont pas mal …. mais bon je prefère mon système avec un moniteur 5″ …. ca coute encore moins cher et pour moi c’est plus confortable …

  8. En fait toutes les solutions ont leurs avantages et leurs inconvénients. Celle que j’ai utilisée n’est pas franchement sexy, la tienne est beaucoup plus discrète et “propre”… Histoire de compétences, et comme les miennes sont limitées dans les travaux manuels… 😉

    Pour le FPV, je cogne quand même pas mal les murs (merci à la protection du X4). Mais c’est le low riding avec ma petite fusée (le Pocket Rocket) volante qui est super formateur… 😉 Pas de protection d’hélices (mais pas de vols en intérieur non plus, ce serait massacre à la gemfan 🙂 )

  9. Oui, carrément bien… Ca permet de ne pas avoir à diriger la radio à la main dans la bonne direction (ce qui est un peu compliqué en FPV quand ce n’est pas automatisé). Le truc couillon avec le Boscam Diversity, c’est qu’il n’y a qu’une sortie en mode agrégation. Pour enregistrer le signal, il faut bidouiller… Mais clairement, je le conseille pour ceux qui veulent piloter le X4 avec des lunettes d’immersion…

  10. Astuce supplémentaire: à la base cette lentille pèse 2.2 grammes, ce qui est assez lourd. En enlevant la partie en plastique verte et en recollant les éléments optiques (2 lentilles + 1 séparateur) à la cyano, on tombe à 0.7 gramme 🙂
    http://i.imgur.com/BZianrl.jpg

  11. N’empêche que malgré le grand angle, la caméra est trop pointée vers le bas, le contrôle est assez compliqué je trouve

  12. Ah bonne nouvelle car j’y pensais vu tout les défauts du D.
    Tu as vu ça ou sur RC Groups car je pas vu cela dans les topics du X4 ?

  13. Je pense avoir résolu ce problème aussi en enveloppant le “bloc optique” de la lentille dans un morceau de gaine thermo (à la place du plastique vert) et en découpant la partie protubérante au bon angle pour que la lentille regarde “en face” et non pas vers le bas. Ma colle type shoe-goo est en train de sécher, je repasserai dire ce que ça donne.

  14. En fait il n’y a pas 10000 façons de positionner la lentille, sinon on se retrouve avec du noir dans un ou plusieurs coins de la vidéo.
    Quelques photos pour les curieux:
    http://i.imgur.com/DNh52Ge.jpg
    http://i.imgur.com/Ot5Ygfj.jpg
    http://i.imgur.com/PmUT7gZ.jpg
    http://i.imgur.com/LBpAYqM.jpg
    http://i.imgur.com/mwsjCSa.jpg
    Voilà… il faudra surement que j’ajoute un coup de marqueur noir sur la colle pour éviter le passage de la lumière au niveau du “joint”.

  15. Bon, bah ça marche, maintenant j’arrive à faire le tour de l’appartement sans rebondir contre tout les murs 🙂

    On perd en netteté mais bon… en attendant les beaux jours c’est mieux que rien 🙂

  16. Cher papa noël Hubsan,
    S’il te plait concoctes nous un joli petit hubsan X4 en fpv, mais qui serait capable d’enregistrer des vidéos comme celles du 107C HD, et avec d’office une lentille avec un angle un peu plus grand.
    Merci 😀

  17. Franchement, prenez un H107C and montez vous un petit setup 200mW + nanocam + lentille 120
    Ca sera encore mieux … et moins cher

  18. Bonjour Fred,
    Super article que j ai même forwarder a pas mal d amis .
    J ai juste un point a valider et je voulais avoir ton avis.
    J’ai des clients ( je travaille dans l’événementiel) qui sont des particuliers et ils me demandent de leur réaliser une video de leur maison ainsi que leur terrain. Ils habitent tous dans de très petites villes voir village ( cela reste une zone urbaine me diras tu).
    Comment s applique la loi lorsque tu as une autorisation de filmer avec un drone (appellation militaire) disons plutôt un aéronef sans pilote de type DJI phantom 2 dans un lieu privé avec une autorisation du propriétaire . La hauteur de vol ne dépassera pas 50 m et sera limitée à la dimension du terrain.

    Petite precision, j’ai un DJI phantom 2, 2 batteries nouvelles générations DJI, une zenmuse H3 2D, une gopro 3, un système osd avec retour video écran 7 pouces accroché à la telecommande d’origine en 5,8 Ghz avec antenne cloverleaf en 5,8 Ghz également pour une réception optimale des données de vol pour l’osd.

    J en profite pour te poser une question complémentaire. Si je souhaite filmer dans la garrigue du sud de la France au milieu de centaines d hectares de végétations sauvages aux multiples falaises. Faut il des autorisations si tu respectent la hauteur des 50 metres et sinon quoi faire ?
    Dans l’attente de te lire pour mes 2 messages.
    Merci encore.

  19. J’ai bien tout ça en stock (cam 1gr + wide lens + vTX 200mW), mais ça pèse bien plus lourd que la conf d’origine qui n’a déjà que 4:30 à 5mn d’autonomie :/

  20. combien pèse ton combo ? avec une lipo pour l’alimenter ? avec une CL ? En optimisant, tu peux peut être atteindre les 15g, ce qui doit faire peut être 5 à 6g de plus que la partie camera intégrée…

  21. Salut 🙂 j’avais déjà vu ce mod, pour en revenir au H107D, je m’éclate beaucoup avec mais le gros très gros point noir c’est cette caméra low res …. est tu au courant de quelques choses qui va sortir ou d’un mod parceque c’est dommage, ca gache un peu le plaisir même quand il fait un grand soleil ?

    Merci d’avance 🙂

  22. Non, pas d’infos. A vrai dire, c’est silence radio chez Hubsan depuis le Nouvel An chinois… Il y a une rumeur de rachat ou de fusion, non confirmée, cela ralentit peut-être le développement…

  23. Ok merci beaucoup pour l’infos ! Je saias pas si tu est rémunéré ou non pour ton site mais ne lâche pas c’est une mine d’or pour les novices comme moi comme pour les autres ! il n’existe pas une caméra plus perfectionné avec le système de transmission ? même si au départ pas prévu le H107D ?

  24. Bon encore le pénible moi 😀

    Voila ce qui devait arriver arriva ! j’ai perdu mon H107D non pas en ville non pas à 2000 mètres d’altitude dans un grand champ avec une altitude de 20m je dirais, docn voilà pour moi les deux gros point noir pour cette appareil sont:

    1. il est blanc c’est classe mais pas pour un enfin de cette taille.

    2. le problème de perte d’image de la télécommande.

    Donc voila je vous explique en gros comment ça c’est passé !

    Petite ballade avec ma chérie samedi après midi, blabla bla, on arrive sur un super champs avec une belle une super vue je me dis ok la c’est génial ! Les accus sont pleins vue dégagé, mais nuage ! et la c’est le drame! Je décolle 20 m de long 20 de haut environ, je jette un oeil sur la vidéo retour pour voir si la vue me plait, allez quoi 1 à 2 secondes maximum je lève les yeux et je ne vois plus mon bb :'( je regarde vite l’écran je lui fait faire demi tour, je le fait descendre rapidement et la écran noir, et le blanc du drône sur le blanc du nuage ………… on y voit juste rien ! 2 heures e recherche 100 mètres de rayon oui oui rayon dans les bois à côté les buissons etc j’ai accroché mon tel dessus mais je n’y crois pas trop ……..

  25. donc au final je ne sais pas ce que je doit faire acheter un en bfn mais ca m’embête de racheter le même appareil alors que je n’ai pas cassé le miens ! ou attendre le h109 fin mars ….

  26. Ah zut, désolé…
    Par expérience, si tu retournes à l’endroit où tu l’as perdu, essaie de chercher moins loin que tu ne le pensais. Quasiment à chaque fois que j’ai retrouvé un appareil (à moi ou pas), c’était beaucoup plus près, et j’étais simplement passé à côté sans le voir 🙁
    Je croise les doigts pour que tu remettes la main dessus !

  27. Connaissant Hubsan, il ne faut pas trop attendre qu’ils sortent leur machine à date, il y aura probablement du retard…
    Tu n’as vraiment pas moyen de retourner faire une petite recherche ?

  28. Salut oui je vais essayer, je comptais y retourner à tête reposé mais vu la taille du bignou si il est dans les buissons ….. , je te tiens au jus tout à l’heure ! 🙂 bon app !

  29. J’y suis retournée cette après midi …. déjà première surprise une partie du champ ou je pense qu’il puisse être 10% le paysan était en train de retourné le champ 😡 après par déduction j’ai continué a chercher mais que dalle pas l’ombre d’une hélice ! parceque en plus comme par hasard pour la premier vol je me suis dis j’enregistre pas ! pour conserver la totalité de la SD, enfin bon voila suis bien deg deux paire d’hélice neuf, une manette commande qui à servie 4 fois et qui a 15 jours pareil pour la batterie 500mah…

  30. le problème c’est qu’il ya des gros tas de buisson et si la mouche tombe de dans autant chercher une aiguille dans uen botte de foin !

  31. Ah zut, désolé…
    Si tu reprends un, je préconise un coup de peinture orange fluo ou fluo tout court pour qu’il puisse être retrouvé de nuit… 😉
    (je plaisante, mais je compatis…)

  32. tu plaisante mais c’était prévu ! maintenant je me tate sur le nouveau h109, le cx-20 me plait bien mais je ne sais pas si on peu faire du FPV apres y a le walkera x350 un pue plus cher …

  33. Personne n’a mesuré le gain en ouverture ?
    Si d’origine, c’est à 55 degres admettons 1/3 de plus ce qui équivaut à 82.5 deg.
    ok dans les 90 degres max … ?

  34. et voila !! fisheyes reçus !! moins de 2 semaines !! pas de frais de port !! et à priori pas de surtaxes

  35. j’ai limé la languette sur laquelle était attaché le cache…
    j’ai poncé en biseau le haut du fisheye afin d’absorber la protubérance de la coque du X4 au dessus de l’objectif
    J’ai pris de la pate grise qui sert à fixer les petits micros piezo sur les instruments de musique, j’en ai fait un petit boudin et j’ai posé le fisheye sur le x4 …et ça tient !!
    Pas facile quand même le FPV ….je fais trop de mouvements brusques.
    J’ai quand même réussi à hacher menu jes feuilles d’une plante du couloir !!
    perseverence…..

  36. Oui, ce sont mes photos. Usage autorisé : Banggood me propose des produits en test (en voyage entre la Chine et la France) en échange de l’utilisation de photos. Ils sont rapides à la mise en place, et diablement réactifs, en tous cas 😉

  37. Bon retour d’xp pour ce DIY
    1) pas cher
    2) plutot simple à mettre en place (meme si ca vignette et “aberre” pas mal)
    3) Peu de surpoids

    4) Qualité optique un peu déteriorée (qui a du cul de bouteille ?)
    5) Qualité de la lentille limite , en 2 jours j’ai réussi à flinguer la lentille avant ET la lentille arriere

    Du coup j’en ai recommandé 2 chez BG.
    On verra mais à terme pkoi pas tenter la lentille de la 808 qui à l’air plutot bien

  38. on parle plus de longueur/distance focale que d’ouverture en photo. L’ouverture est la la lumiere qui passe dans l’objectif.
    je dirais qu’on tape dans le 24mm (equivalent FF) voire un poil moins.

  39. 50mm correspond a la focale de l’oeil
    En dessous c’est du grand angle
    Au dessus c’est du Zoom
    En dessous de 16mm c’est du fish eye
    Au dessus de 130mm c’est du télézoom
    apres c’est pas évident a se faire une idée tu t’y fais en changeant les cailloux et en shootant ^^

  40. Je rajoutes que par défaut les leds bleues se reflètent légèrement dans la lentille (du moins chez moi, et malgré un scotch opaque autour de la lentille), et c’est visible à l’écran, il est donc nécessaire de couper les leds. Les coins de l’écran affichent également les bords de la lentille, un peu comme sur la photo de Fred, dommage.
    Mais sinon le grand angle est sympa 🙂

  41. Pour les LED effectivement.
    Pour les coins y a moyen d’avoir juste un vignettage et de pas voir les bords de la lentille.
    Il faut jouer sur le parallelisme des 2 plans : lentille arriere de la Jello / lentille avant du drone.
    et bien centrer

  42. Merci pour cette astuce!! Ca marche super bien, les led se reflètent effectivement un peu, mais ce n’est rien comparé au plaisir immense de pouvoir piloter uniquement en regardant l’écran, ce que je n’arrivais pas à faire avec l’angle serré de la lentille. J’ai réussi mon 1er A/R salon cuisine avec traversée du couloir étroit de 5m sans me prendre les murs et je ne m’en suis toujours par remis.

  43. J’ai adoré cette astuce de lentille peu onéreuse. Un grand merci.

    Tout ça pour dire qu’une solution toute bête que j’ai trouvée en un rien de temps pour remonter la caméra fut d’insérer manu militari un bout de métal sous la petite caméra, un bout de trombone en fait.

  44. Bonjour Fred,
    Peux tu me donner les références exactes de ton Boscam s’il te plait ?
    Je suis intéressé également pour faire des vols en immersion avec lunettes sur mon X4 fpv.
    Merci d’avance

  45. Merci pour la référence. J’ai lu l’article il est intéressant. Du coup je me tate entre le RXLCD5802 ou un combo recepteur (comme celui ci : http://www.banggood.com/FPV-RC58-32CH-32CH-5_8GHZ-Wireless-AV-Receiver-Auto-Signal-Search-p-908900.html) et une sortie vidéo sur Lunettes (comme celle ci : http://www.banggood.com/Wholesale-Theater-Virtual-Digital-Video-Glasses-For-IPhone-Smartphone-Device-p-51398.html) c’est à moindre coût et modulable également. Penses-tu que ce combo fonctionnera pour mon H107D et soit relativement standard pour servir sur d’autres modèles ? (si tu préfères je peux poster sur le forum ma question)

  46. Avec cette Lentilles, j’ai un effet blanchâtre un peu désagréable, j’en ai racheté un autre et idem…

    Pouvez vous me dire si vous idem ?

  47. Ah ben ce n’est pas une optique en verre, tu as ce pour quoi tu paies, c’est-à-dire presque rien 😉
    Quand tu voles en FPV, la qualité de la vidéo importe peu, c’est rester en l’air qui est important. Maintenant ce n’est pas une lentille à utiliser pour filmer une vidéo avec un X4 classique…

  48. Oui je sais bien que s’est du plastique mais j’en possède pour mon phone ou j’ai pas ce soucis, là IMP de voler avec.
    Très déçu…
    C’est pour le FPV en plus, à l’écran s’est tout blanchâtre et les cotés désastreux.

  49. Désastreux ? Je n’ai pas ça, tu peux le voir sur la vidéo. Je précise que l’image est entière, il y a même la bande sur le côté de la vidéo du X4 FPV…
    Tu peux nous montrer ce que ça donne ?

  50. Je vais voir si j’ai le temps. 😉
    Tiens pour la Devo et le simulateur tout simple, câble USB et protocole USBHID et voilà cela marche essais avec FMS. la galère le câble USB fait chier…
    Je cherche avec le câble UPO2, si des fois quelqu’un à la solution, merci.
