Envie de lunettes d’immersion pour des vols avec sensations garanties ? Celles vendues dans le commerce vous coûteront un bras. Et un bras, ça reste important pour piloter, malgré toutes les aides à la stabilisation des appareils du moment. Autant réaliser les vôtres, avec un minimum de composants prêts à l’emploi. En adoptant le Eco FPV Goggles Kit, version Deluxe, il vous en coûtera 15 €, plus environ 14,50 € pour un écran LCD. Oui, moins de 30 € ! Merci beaucoup à Marc pour nous avoir shooté le matériel pendant le montage et commenté la réalisation ! Un petit tour pour découvrir les photographies de Marc s’impose, et ça se passe là!

Ce qu’il faut acheter ?

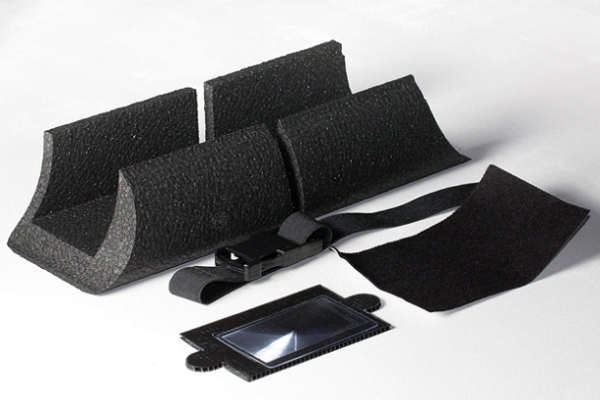

Le kit “ECO FPV Goggles” option deluxe tel qu’il est livré. La version deluxe comprend de la feutrine autocollante, une sangle élastique et une boucle. Vous pouvez vous le procurer chez Flyingwings. gogglesdiy01

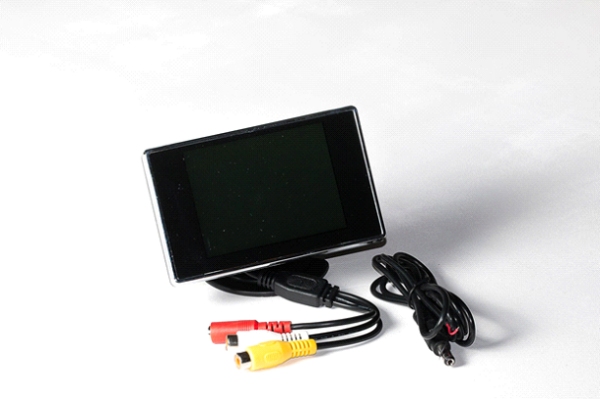

L’écran “3.5″ TFT 640 * 480 Color Screen Car Rearview Monitor For Reversing Camera DVD”, que vous pouvez acheter sur eBay, ici par exemple. gogglesdiy02

Outils supplémentaires

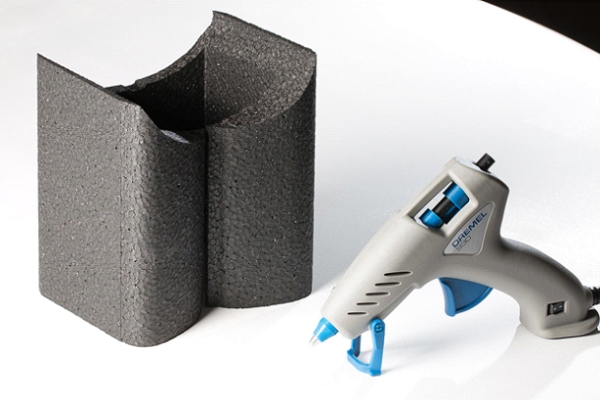

Deux méthodes de collage sont possibles. Soit le collage au pistolet à colle, avec des recharges noires de préférence, soit à la colle spéciale UHU POR.  J’ai préféré le pistolet à colle pour sa capacité à combler les espaces.

gogglesdiy03

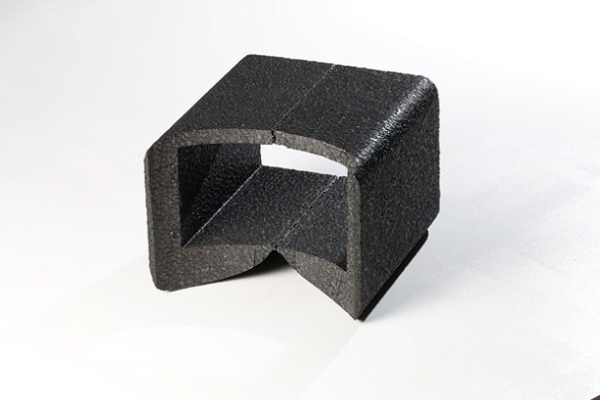

Le résultat du collage

gogglesdiy04

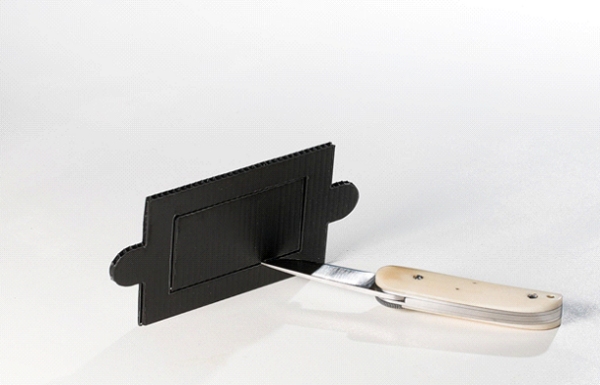

Il faut ensuite découper le support de la lentille de Fresnel. gogglesdiy05

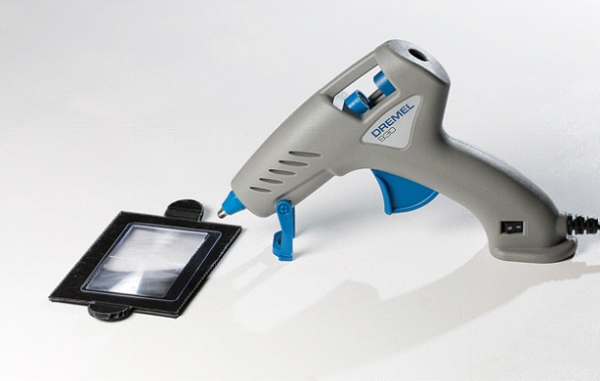

Collage de la lentille

Attention à ne pas mettre de filament de colle sur la lentille. Si c’était à refaire, je n’utiliserais pas le pistolet à colle pour cette étape, mais une colle cyano peu liquide pour plastique. gogglesdiy06

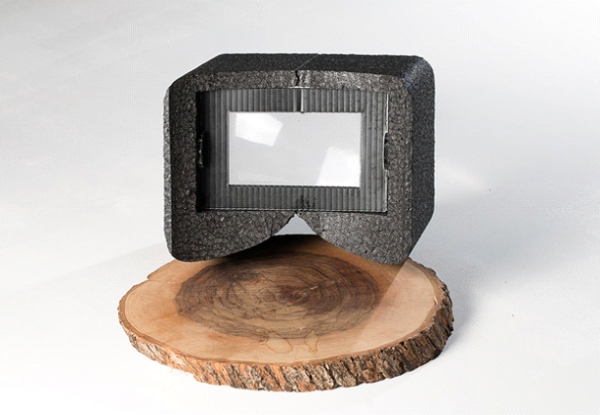

La lentille et son support insérés dans le “masque”. gogglesdiy07

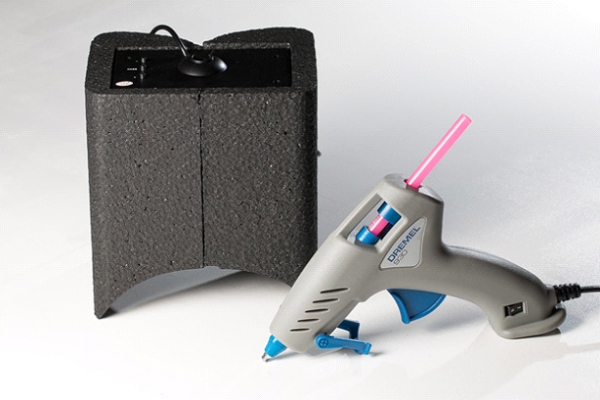

Au tour de l’écran de se faire coller (ce n’est pas une punition). Le stick de colle est rose, mais il sert simplement à pousser le reste de colle noire ! gogglesdiy08

Le résultat du collage.

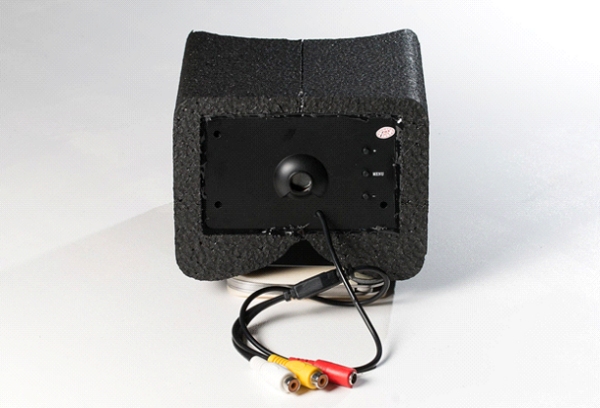

L’avantage du pistolet à colle, et qui plus est à colle noire, c’est de pouvoir remplir les vides entre l’écran et le masque, ce qui évite toute fuite de lumière. gogglesdiy09

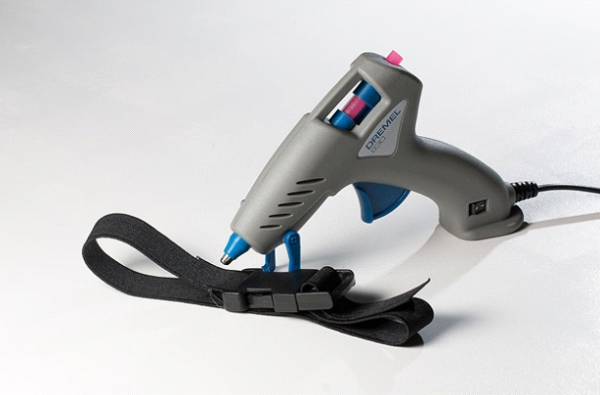

Plutôt que de sortir mon nécessaire de couture, j’ai opté pour un collage de la sangle élastique à la boucle. Apparemment, cela tient bien ! gogglesdiy10

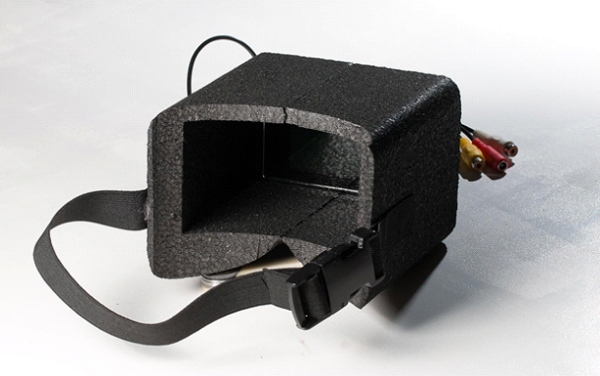

La sangle, collée sur le masque. gogglesdiy11

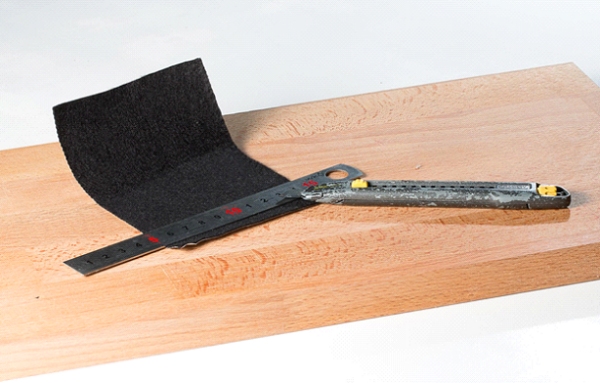

La feutrine autocollante livrée avec le kit Deluxe permet de rendre le masque confortable. Il faut jouer du cutter et recouvrir les parties en contact avec le visage. gogglesdiy12

Et voilà le résultat

C’était rapide et au final, les lunettes se révèlent assez confortables. A noter que j’ai dû découper un petit carré du masque pour laisser passer mon nez. Je ne suis pas Cyrano, donc vous risquez de devoir le faire également.

gogglesdiy13

35 COMMENTAIRES

  1. J’ai déjà vu cela et je me suis dit que pour mettre cela sur le visage et cela vu le poids en plus doit être dur dur.

    Ton avis Fred par rapport à une marque confortable ?

    J’ai pensé au Masque de Ski 🙂

  2. Il y a la sangle qui maintient ! Mais ce qu’il faut retenir, c’est que ça coûte 30 €. Des lunettes de marque (plus ou moins) confortable, c’est 10 fois plus…

  3. Attention Fred, il n’existe pas d’écran 3.5″ avec une résolution de 640*480
    Je suis en train de me faire mes lunettes home made, j’ai pas mal étudié la chose et il y a un topic intéressant sur FPVHUB sur cette construction.
    Il ressort que malgrés les tests de plusieurs membres les écrans 3.5″ ont une résolution de 320*240. Les chinois qui annoncent 640*480 se trompent ou sont malhonnête. Un revendeur Ebay a néanmoins admis s’être trompé sur le résolution dans son annonce.

    2ème chose, ces écrans vont basculer en écran bleu lors de la perte de signal, pas d’effet “neige” ce qui peu être gênant…
    De mon côté j’ai préféré partir sur un écran 5″ avec une vraie résolution de 800*480, et qui présente la particularité de passer par la “neige” avant l’écran bleu. Ce modèle a été testé. Avec cette taille d’écran, il semblerait que la lentille de Frenell ne soit pas obligatoire du coup.

    Prix imbattable ici:
    http://www.banggood.com/5-Inch-Car-Stand-Security-Ditigal-TFT-LCD-Reverse-Rear-View-Monitor-p-75902.html

    C’est tout pour mes petites précision 🙂

  4. Pas mal ….

    QUid du poids ? et pas d’audio c’est domage … mais pas cher 🙂

    J’ai pris un 4″3 à 23 USD avec le port et qui passe par la neige avant l’écran bleu. Résolution 640×480.

    A partir d’un 5″, je pense qu’il faut aussi une accroche qui passe par le dessus de la tête pour soutenir le poids. J’ai également installé mon VRX sur le côté. C’est tip top

  5. Niveau confort ça ne pourra pas être pire qu’une paire de FatShark. Les miennes (dominator) me font trop mal au nez après 5 minutes 🙁

  6. audio? no need 🙂
    Pour le poids cet écran a été testé du fpvhub et il semble que ça passe!
    J’ai également commandé un 4.3 au cas où, mais résolution 320*240 donc je ne pense pas m’en servir. D’ailleurs si quelqu’un veut me le racheter…
    640*480 pour un 4.3 c’est pareil je suis un peu inquiet à ce prix… tu peux me montrer le lien stp? il faut vraiment se mefier

  7. Attendez, s’est clair pas cher, ok, facilement réalisable avec même du carton. Mais niveau confort ?????
    Vu le poids, et puis en utilisation faut un monopod avec une galère…

    En plus les écran ne sont pas fait pour regarder d’aussi près !

    D’ailleurs pour les lunettes FatShark cela doit être idem, mais personne en parle.

    Alors oui quand on est pauvre ou qu’on a rien, mais pas plus.
    A cela il faut rajouter un récepteur en plus.

    Au total on est plus à 30€

    Mais l’idée n’est pas mauvaise. 🙂

  8. Et l’audio c’est important, si tu installes un voltage buzzer … tu sais quand ton quad arrives en limite de batterie. Ca evite d’installer un OSD pour monitorer les batteries

  9. SebyDocky, Mickawell, je m’interroge, comment alimentez-vous vos écrans (DC 12V) ? En prise allume cigare ? Sur une lipo ? Autre ?

  10. Pour moi ce modèle est identique aux autres 4.3″ qui sont en 320*240… je ne pense pas que tu auras du 640*480, pour le moment je n’ai jamais croisé d’écran de cette taille avec cette reso malheureusement… tient nous au courant

  11. Oui sauf que selon les dires de ceux qui se sont fabriqués ces lunettes home made, le rendu est bien mieux que sur les Fatsharks avec une image plus grandes…. il y en a même qui se le sont fabriquer en lunettes secondaires et qui finallement ont remisé les fatsharks pour n’utiliser que les home made.
    Je crois que c’est un vrai bon plan 😉

  12. moi aussi je me suis posé la question concernant l’alimentation et ayant aucune réponse j’ai trouvé ce câble
    http://www.helipal.com/t-join-to-dc-connector-3-5mm.html

    mais quand même j’aimerai savoir ce que l’on doit faire, souder pour alimenter cet écran..
    pour moi on coupe le fil rouge (alimentation)et on soude un connecteur lipo de son choix mais une fois coupé quel est le + et le – pour ne pas faire d’erreur de polarité ?
    et quel type de lipo peut on mettre pour l’alimenter (2s/3s 1500mah, 2500mah ) ?
    pour infos j’ai reçu mon kit ECO FPV Goggles en 10 jours et attends encore mon écran
    merci pour les photos du montage, ça va beaucoup m’aider

  13. Simple, si tu regardes le lien vers l’écran sur banggood que j’ai posté plus haut, tu verras qu’il est livré avec le connecteur jack 3.5mm, duquel partent 2 fils prêts à être soudés sur un connecteur (XT60 par exemple) qui se branchera a une lipo 3S.

  14. D’accord avec Mikawell, les résolutions sont fausses à ces prix, on voit tout de même suffisement pour piloter, mais c’est pas très joli.
    D’accord aussi avec le Blue Screen of Death, j’ai testé le vol avec un écran 7″ chinois dans une zone à grosses perturbations radio, l’écran devenait bleu à 30m.
    Un écran pour le FPV c’est plutot autour de 100€ minimun.

  15. Puisque l’on creuse le sujet, je prends le temps de vous poster le topic de FPVHUB ou on voit clairement la différence de qualité d’image entre les écrans 3.5 et 4.3″, qui ont tous une resolution de 320*240, et le 5″ que je conseil sur Banggood qui est en 800*480… vous verrez qu’il n’y a pas photo, la qualité est bien bien meilleure.

  16. C’est sur que pour l’image s’est mieux que les lunettes FatShark en plus là s’est un écran merdique mais tu en as des tops.

    Le problème, tenir cela sur la tête.
    Moi j’avais pensé à un maque comme les soudeurs
    et un peu de bricolage.

    🙂

  17. Tiens j’y ai pensé aussi, si tout le monde met ces idées et expérience on va trouver le produit idéal. 🙂

  18. Bonjour,
    Me mettant doucement au vol en quadricopter, je trouve ça super interressant, mais je ne sais pas quel émetteur vidéo utiliser ni le système de reception.
    Auriez vous du matériel à conseiller ?
    Par avant merci

  19. Hello,

    c’est moi qui ai fait ce petit tuto DIY. J’ai enfin pu tester l’écran, ayant reçu mes TS832 et RC832. L’image, grâce à lentille est bien grossie et même si l’écran n’est pas génial, c’est pas franchement pire que les fatshark 10 fois plus cher.
    Pour l’alimentation de l’écran, 3S et un câble d’alim est fourni, il suffit de faire un câble avec les prises de votre choix (j’ai fait un adaptateur XT60 vers JST pour utiliser les batteries de feu mon Phantom.

    Ca tient sur la tête, et la feutrine livrée avec évite la gêne. Le masque de ski, c’est une bonne idée!

  20. Salut,

    Je n’ai pas vu de retour d’expérience sur ce test. Est-ce que la qualité est correcte ? La lentille a-t-elle un apport réelle ? A+

  21. Bonjour Mickawell,

    Peux tu confirmer que le 5” (le mien fait 125*85 ou 120*75 sans le cache plastique
    http://www.ebay.com/itm/HD-800-480-Digital-LCD-Panel-5-Car-Rear-View-Monitor-With-Removable-Bracket-/261466504620?pt=LH_DefaultDomain_0&hash=item3ce09e3dac
    tiens dans ce modèle ?
    (Si c’est celui-que tu as utilisé …)
    http://www.flyingwings.co.uk/index.php?route=product/product&product_id=411

    Je pense que oui car l’autre modèle sur le même site est proposé pour un gsm jusqu’à 125, et je gage qu’il s’agit de la même structure de base …
    http://www.flyingwings.co.uk/index.php?route=product/product&filter_name=fpv&product_id=413

    A+
