Videos sur Hubsan X4 FPV H107D

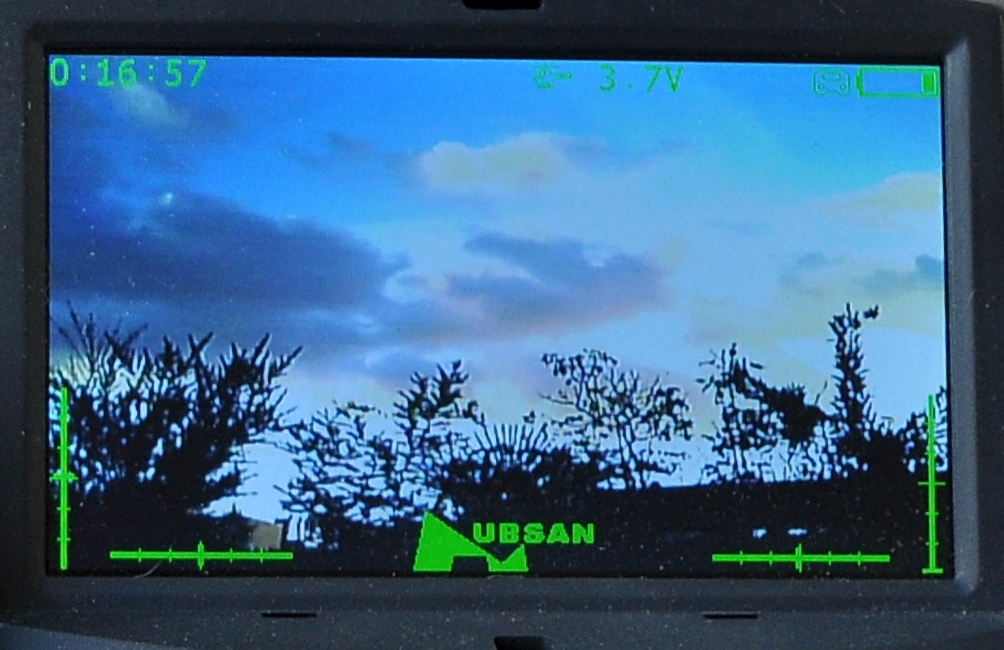

Vous avez craqué pour le Hubsan X4 H107D, testé ici, qui permet de voler en immersion avec sa radiocommande dotée d’un écran. Vous avez aussi enregistré des vidéos de vos évolutions, preuves que vous maîtrisez super bien l’appareil dans toutes les pièces de la maison. Mais comme nous l’avions constaté lors du test, le fichier vidéo enregistré par la radiocommande est au format 720 x 240 pixels. Le résultat est une image aplatie, plus large que haute. Dans le test, nous avions déjà indiqué la méthode pour retrouver une image correcte avec le logiciel VLC : choisir l’onglet « Vidéo », « Proportions » et « 4:3 ». Allons plus loin…

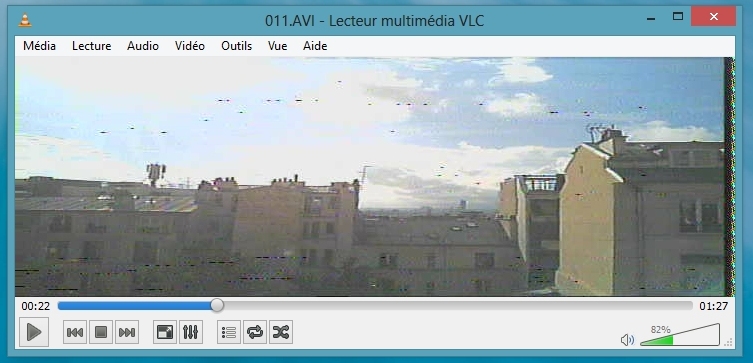

Pourquoi cette image aplatie ?
Une ligne de pixels sur 2 a été supprimée sur chaque image. Donc au lieu d’obtenir une vidéo en 720 x 480 pixels comme enregistrée par la caméra et transmise par l’émetteur, on se retrouve avec une vidéo diminuée de moitié sur la hauteur, soit 720 x 240 pixels. Le premier souci ? C’est moche ! Le second souci ? Il manque des informations dans la vidéo, puisque la moitié des images ont été supprimées. Pour le premier point, nous allons remédier au problème avec un logiciel spécialisé. Mais pour le second, les données sont définitivement perdues : la vidéo enregistrée par la radiocommande est irrémédiablement dégradée. A vrai dire, vous risquez de rencontrer un troisième problème : les vidéos ne sont pas stockées de manière « propre » par le firmware, ce qui a pour effet de les rendre illisibles par de nombreux logiciels, qui les considèrent comme « corrompues » ou « endommagées ». Le logiciel que nous avons choisi d’utiliser sait fort heureusement prendre en charge ces vidéos…
Un outil pour convertir les vidéos

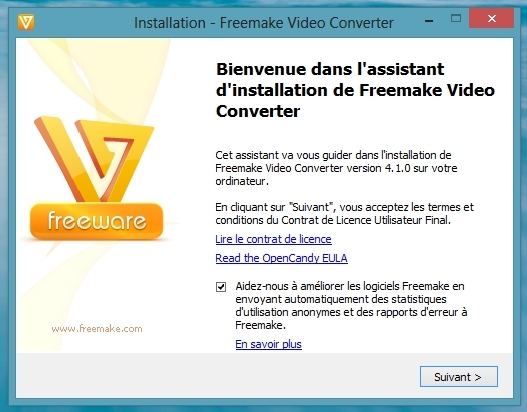

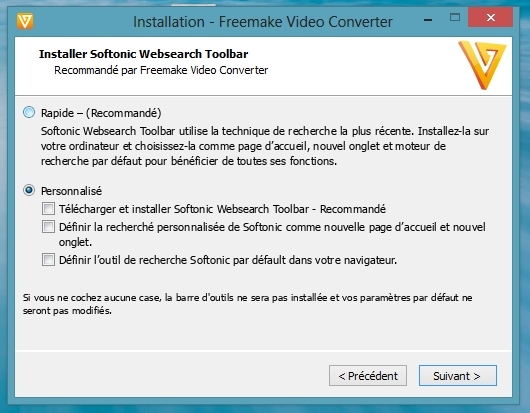

Nous avons jeté notre dévolu sur le logiciel Video Converter de Freemake pour Windows. Parce qu’il se révèle efficace, parce qu’il est en français, et parce qu’il est gratuit ! Allez le télécharger depuis la page de son éditeur (ça se passe ici) en cliquant sur l’icône Télécharger. Un petit point avant de continuer. Le logiciel est gratuit. , l’éditeur se débrouille donc pour générer des revenus avec de la publicité. Des outils publicitaires sont par conséquent injectés dans votre Windows lors de l’installation… sauf si vous les refusez – une initiative louable. Donc lors de l’installation, si le logiciel vous demande d’installer, par exemple la « Softonic Websearch Toolbar », cliquez sur « Personnalisé », puis décochez toutes les cases, et cliquez sur « Suivant » pour continuer. S’il vous propose « Bubble Dock », cliquez sur « Installation personnalisée (avancé) », décochez la case, et cliquez sur « Suivant ». Les publicités ont été retirées du logiciel, nous a indiqué un porte-parole de FreeMake (je n’ai plus de PC Windows pour le vérifier). Choisissez l’installation complète des composants pour profiter de l’intégralité du logiciel. Cliquez sur Terminer pour lancer le logiciel ! Ne soyez pas pressé, il lui faut quelques dizaines de secondes pour apparaître à l’écran.
La conversion

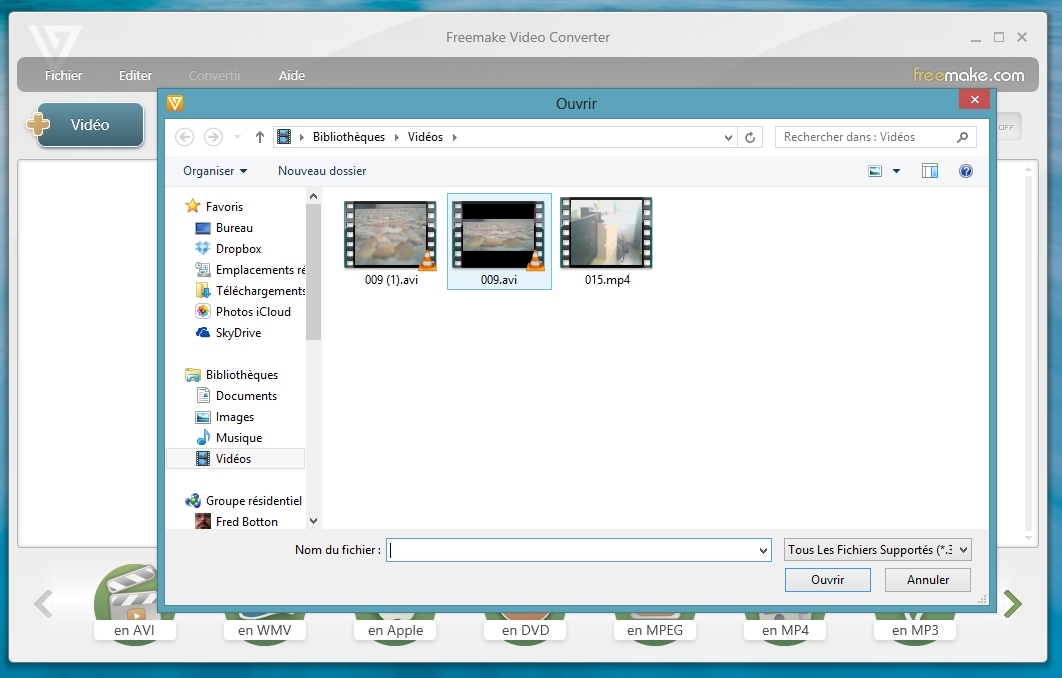

Cliquez sur l’icône +Vidéo pour pointer vers le film que vous désirez convertir.

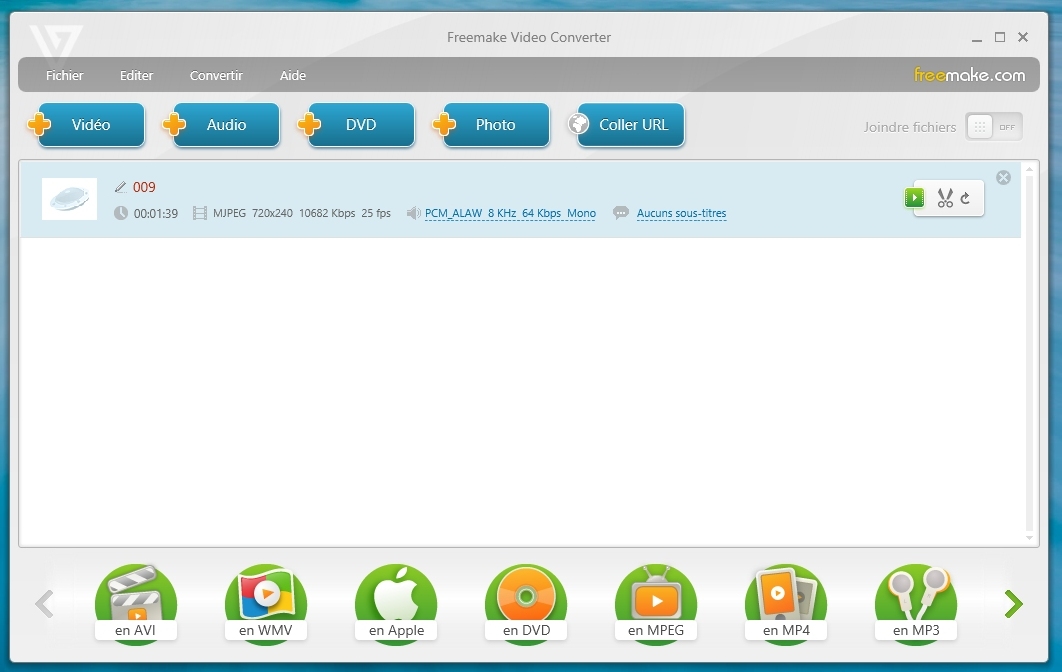

Elle apparait dans l’interface du logiciel, avec une icône de prévisualisation, une indication de la durée, de l’encodage, de la résolution, du bitrate, du nombre d’images par seconde, de la présence ou pas de piste audio et de sous-titres. Pas de temps à perdre, il faut initier la conversion.

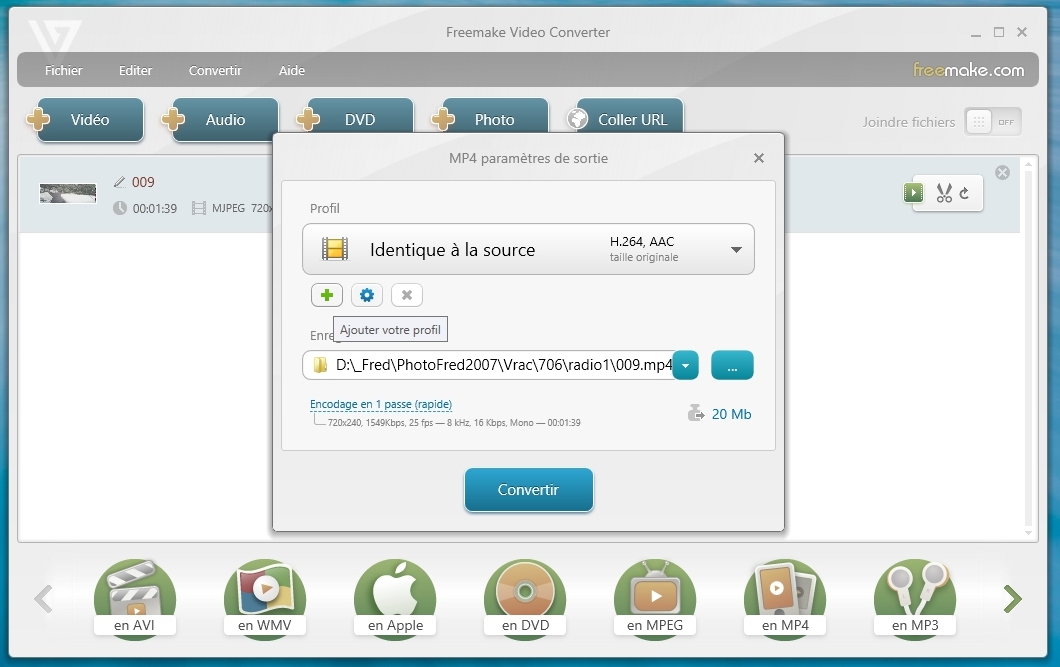

A vous de choisir le format dans lequel le logiciel va produire la vidéo. Pour une compatibilité avec la plupart des plateformes, nous vous conseillons le MP4. Cliquez sur la vidéo, puis sur l’icône en MP4 en bas de l’écran. Pour faciliter les futures conversions, il est sage de créer un « profil ».

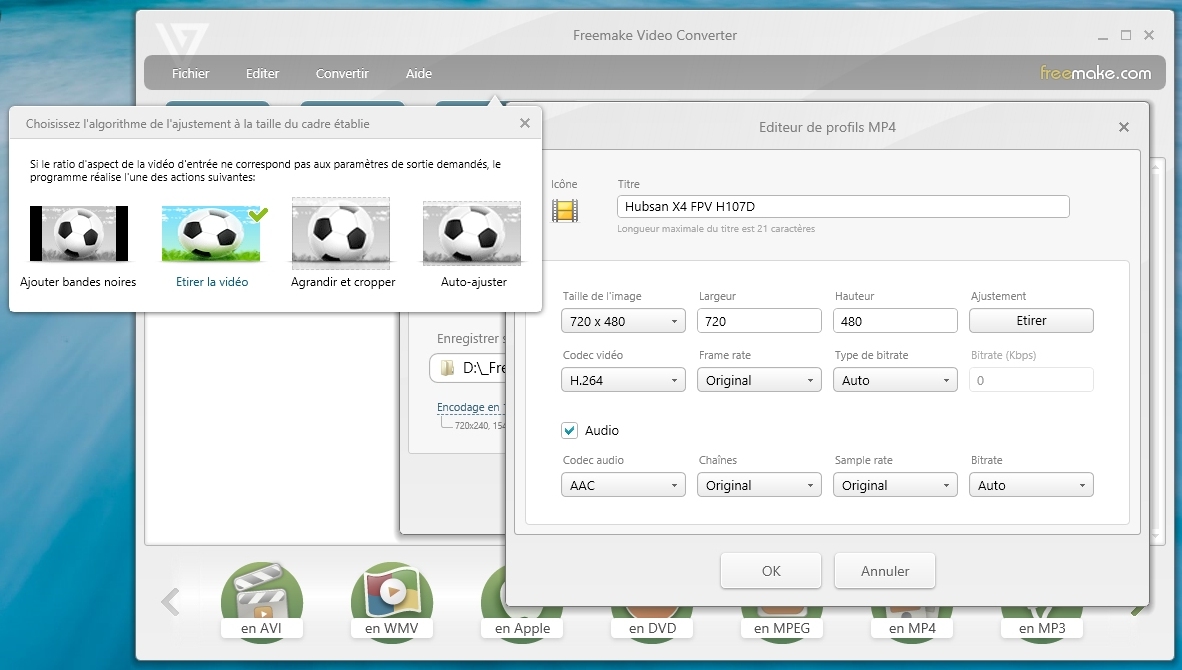

Cliquez sur la petite croix verte, donnez un titre au profil, par exemple « Hubsan X4 FPV H107D ». Dans le menu déroulant Taille de l’image, choisissez « 720 x 480 ». Vérifiez que Largeur est à « 720 » et Hauteur à « 480 ». Dans le menu déroulant Ajustement, choisissez « Etirer la vidéo ». Ne touchez pas aux cases Codec vidéo, Frame rate et Type de bitrate. Mais vous pouvez décocher la case « Audio » puisque la vidéo est dépourvue de son. Terminez par OK.

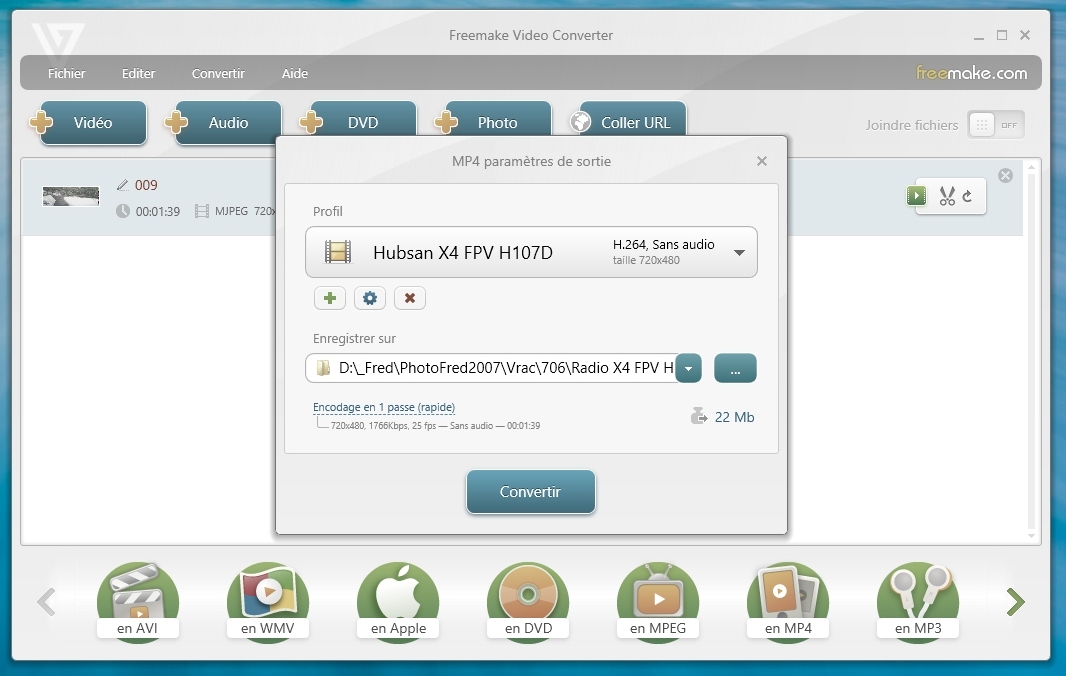

Vérifiez que le chemin du fichier à produire est ok. Au besoin, changez-le. Par défaut, l’encodage s’appuie sur une seule passe pour privilégier la rapidité au détriment de la qualité. Ce n’est pas la peine de demander deux passes pour une meilleure qualité : la vidéo que vous avez enregistrée est médiocre, elle le restera après l’encodage – et elle ne sera pas mieux avec deux passes.
Lancez la conversion en cliquant sur Convertir. Il faut attendre quelques secondes – tout dépend de la puissance de votre PC – pour que la vidéo soit prête.

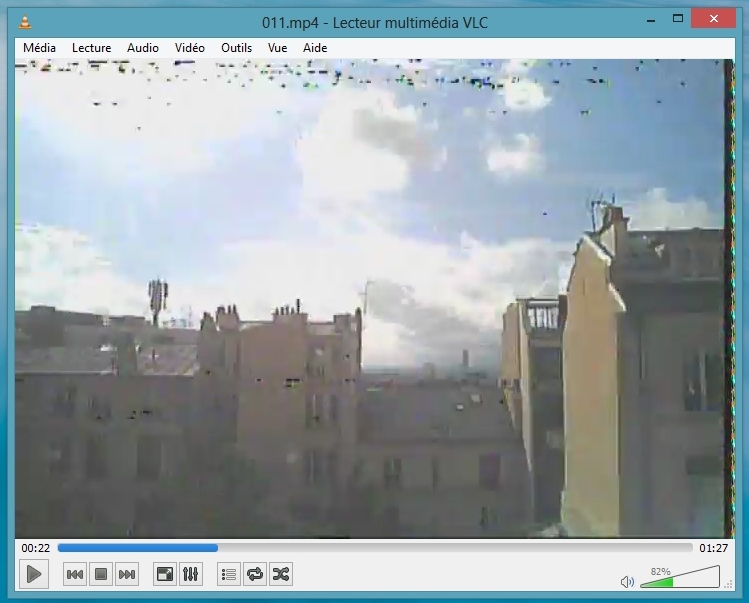

Visionnez-la avec votre outil habituel : elle est au bon ratio, et dans une résolution de 720 x 480 pixels. Ouf, c’est mieux.
Astuces ?
Vous pouvez sélectionner plusieurs vidéos et demander leur conversion automatique. Il suffit de sélectionner chaque vidéo en appuyant simultanément sur la touche Ctrl. Lancez la conversion, le tout fonctionne parfaitement, sauf si l’une des vidéo est corrompue – ce qui arrive parfois. Si vous avez sélectionné plusieurs vidéos, vous pouvez même demander à ce qu’elles soient regroupées en un seul film. Pour cela, activez l’interrupteur Joindre fichiers sur « On » (en haut à droite de la fenêtre du logiciel). Sachez que vous pouvez renommer les vidéos en cliquant sur l’icône en forme de stylet, à gauche de leur nom. Freemake Video Converter est disponible pour Windows, mais pas pour Mac OS X. Pour cette plateforme, vous pouvez essayer iSkysoft Video Converter, que vous trouverez ici.
Si vous avez envie d’aller plus loin encore, suivez le tutorial réalisé par Models-and-co.net (ici) : il vous aidera à retirer les artefacts sur les côtés et à donner un peu de contraste aux vidéos pour un résultat optimal !
Je pense pas qu’il soit fait pour enregistré, mais plus pour le FPV. En le branchent sur vos lunettes alors ça donne quoi ?
Moi j’espère qu’ils vont corriger le tir rapidement comme ils ont fait pour le H107c.
Quand ils l’ont sorti, la cam était de très mauvaise qualité, et en moins d’un mois après ça mise en vente on pouvait déjà trouver la version « upgraded » de bien meilleur qualité.
Fred as tu des infos sur cette possibilité?
Ce Hubsan upgraded on le voit que chez banggood en pré commande
tu parles du quel?
le h107c version « upgraded » (Camera: 2MP) et en commande (et pas pré commande) chez banggood
http://www.banggood.com/Hubsan-X4-H107C-Upgraded-2_4G-4CH-RC-Quadcopter-With-3MP-Camera-RTF-p-87282.html
Et le H107d et en commande chez banggood, mais pas de version « upgraded » Camera: 0.3M pixels résolution: 640 x 480 .
http://www.banggood.com/Wholesale-Hubsan-H107D-FPV-X4-RC-Quadcopter-RTF-With-5_8G-FPV-6CH-Transmitter-p-68571.html
Merci pour ces infos, ça va aider pas mal de monde je crois 😉
Non le premier, en effet dispo maintenant 🙂
Merci Fred pour le logiciel. Une info: sur mon 107c non upgradé, la vidéo enregistrée est en 720×480 à 128 kpbs.
Une curiosité: sur VLC, cette vidéo est tronquée au quart (environ) de sa taille alors qu’elle est lue normalement sur le logiciel que tu indiques, tout comme sur ACDSee. Et sur Dvix player, elle est à l’envers…. Mais je ne suis pas un expert en vidéo: je préfère les photos… Encore merci pour toutes tes infos et tes essais: si tu n’existais pas, il faudrait t’inventer! 😉
Le prix aussi est upgradé, non? Mais c’est normal…
Hey, merci merci pour les compliments 🙂 🙂
Héhéhé 😉
Bonjour,
Merci pour cet article car je ne pouvais pas lire les vidéos prisent avec mon H107D.
Petite question car personne n’en parle nul part. Il y a un port pour brancher un câble USB sur la télécommande juste à côté du slot de la microSD. Toutefois, en le branchant sur le PC rien ne se passe. On peut pas se servir de la télécommande comme lecteur de carte directement ?
Non. J’ai fait un petit rajout dans la chronique. Questionné à ce sujet, Hubsan m’a répondu que le connecteur USB ne servait à rien pour l’instant, et qu’il allait être utilisé plus tard pour faire des mises à jour. Pas d’utilisation de la radiocommande en lecteur de cartes microSD, donc 🙁
bonjour,
j’ai l’écran de ma télecommande qui s’est éteint,peut etre une fausse manoeuvre!!!
Comment le rallumer je ne vois plus rien et je ne peux plus enregistrer le vol. Merci de l’aide
Je n’ai pas encore rencontré ce souci, ni entendu parler… Tu peux décrire un peu plus ? Tu n’as rien du tout à l’écran ? Il te semble allumé ou complètement éteint ? Tu as les infos en surimpression verte ?
Merci de ton écoute,
j’ai toutes les infos sur l’écran en vert,
le drone vol normalement mais depuis hier
l’écran est noir, plus de video!!!!!
Avant hier, c’était la telecommande qui avait perdu la marche arriere et le trim de correction de droite ne fonctionnait plus.
Je l’ai reparamétré en suivant les conseils de l’ancien modele et cela a fonctionné.
Au fait FRED
comment contacter HUSBAN, peut etre on il la solution au probleme……
Si l’écran est noir mais que le reste est présent, ça veut dire que le flux vidéo ne passe plus. Soit parce que la radio ne reçoit plus, soit parce que l’émetteur n’émet plus…
As-tu essayé de forcer une fréquence depuis le menu de la radio ? Si ça ne donne rien, les choses se compliquent. Il faudra essayer d’ouvrir le X4 pour vérifier si toutes les soudures sont ok du côté du module vidéo (est-ce que la diode rouge s’allume toujours ?). Idem sur la radio pour vérifier que les soudures et les câbles sont ok…
Si ça ne donne rien, il va falloir envisager un retour SAV… 🙁
Malheureusement le seul contact que j’ai est du côté commercial, il ne sait pas répondre aux questions techniques. Mais il sait très bien vendre des palettes de x4 😎
L’appareil a 1 semaine, je ne vais pas l’ouvrir pour le moment,
parcontrela diode rouge sous le drone est alluméee et celle de la
telecommande aussi.Je pense a une chose,le fait d’avoir reparametrer
la telecommande avec le mode d’emploi du modele x4 inférieur sans
écran sur la telecommande cela a-il influencé les nouveaux reglages.
je n’ai pas de modèle de paramétrage du nouveau modèle meme en
cherchant sur le net….
Tu as essayé de passer les fréquences en revue avec la radio ?
non pas encore
Merci pour ta réponse 😉
Salut FRED
Le problème est réglé, j’ai ramené le drone à la boutique,c’était la carte du drone qui ne fonctionnait plus donc plus de vidéos.Il m’on échangé l’appareil plutot que de l’envoyer en garantie; Ca c’est du professionnalisme.Boutique de Marseille avec site internet « Patrick Modélisme » vraiment très très sérieux avec leur clientèle.
Ah cool, ça fait du bien d’entendre ça d’un revendeur !
Aujourd’hui mon drone ne fonctionne plus. Je vois la vue de la caméra sur la télécommande mais les moteurs ne fonctionnent pas ! Avez-vous une idée ? J’ai essayé avec 3 batteries différentes mais c’est le même problème
Bizarre. Puisque l’émetteur vidéo est alimenté, c’est que la carte mère l’est aussi. Mais ça ressemble pourtant bien à un souci de carte mère. As-tu essayé d’ouvrir pour vérifier les soudures et connecteurs à l’intérieur ? Il est peu probable que les 4 moteurs aient lâché en même temps…
Dans la boîte du hubsan fpv de chez miniplanes :
1 protection d’hélices
1 document expliquant les outils à télécharger pour modifier et visualiser les vidéos.
Impeccable tout marche à merveille !!!
Acheté 3 autre batteries ce qui laisse un bon moment de jeu.
Petit détail, quand on change de batterie, il faut éteindre la radio et refaire l’appairage.
J’ai également acheté le câble pour visualiser sur la télé, impeccable !!
Question : suis-je bien en dessous du niveau, ou la navigation en fpv en intérieur est difficile ? moi je trouve que oui, passer de 3d en 2d n’est pas évident.
sinon, que du bonheur.
Piloter en immersion totale avec l’écran, ce n’est pas facile. C’est beaucoup plus simple avec des lunettes type FatShark, on « ressent » mieux les distances…
Tu as un lien pour le câble TV ?
Acheté à la Fédération Nationale des Achats des Cadres (FNAC):-)
Bonjour Fred,la réception vidéo et vraiment très directive et limité sur h107d,il existe des répéteurs en 5.Ghz peux tu me dire si il peuve être connecté pour une meilleur réception sur la radio commande ? si non il me reste plus que de fixer une antenne a gain ! dommage le boitier et encore en garentie …j’ai aussi réussie a connecter cette radio sur un PC version XP pro elle et reconnue en USB2,reste a avoir le PRG pour accéder a cette eprom et du firmware ? merci pour tes nombreux posts.
Je n’en connais pas, justement, d’expander en 5,8 GHz. Ou plutôt il y en a plein pour du Wifi 5,8 ou des répéteurs de signal infrarouge, mais ce n’est pas compatible. Tu as des pistes ?
Tu peux mettre une antenne à gain, mais la plupart sont très directionnelles…
Il y a un gars qui a sorti l’antenne et qui assure que c’est mieux ainsi : http://www.youtube.com/watch?v=IWzn6Ud5jLs
Pour la radio, Hubsan a dit que le port USB devrait servir à des mises à jour « plus tard » 😉
bonsoir, pour le moment j’ai une piste que tu connais surement, je te la donne le lien :
http://fpvlongrange.com/fpv-repeater-system/
mais pas la solution… visiblement le répéteur fonction avec une partie en UHF pour le FPV reste a savoir comment ont peux faire pour la vidéo,5.8 Ghz sa serais surement une solution a étudier car les 25 mw du H107D sont un peux limite pour une bonne réception en milieu Urbain pour une 100 euros ? sa reste une piste.
Car il faut synchroniser la vidéo avec la radio… il et plus facile de recevoir sur une Fréquence et retransmettre sur une autre bande…mais sur la bande de fréquence identique sa pose beaucoup de Problèmes il ce produit des interférences.mais je crois que nos amis chinois vont nous proposer une solution sous forme de boiboite avec deux ou trois antennes. si tu une autre idée je suis preneur 🙂
https://dl.dropboxusercontent.com/u/43515931/repeteur%205.8%20ghz.jpg
hi pour la photo non contractuelle.
suite j’ai aussi trouver sa chez alibaba;
bonne soirée http://www.alibaba.com/products/F0/5.8ghz_repeater/2.html
Je pense que ce n’est qu’une question de temps avant qu’un répéteur ne soit disponible. Comme d’hab’, je présume qu’il faut que la demande soit suffisante pour qu’un marché soit perceptible, et donc que des industriels s’y collent…
On s’approche, là 🙂 Mais ça reste du 5,8 GHz en codage Wifi, ça ne fonctionnera pas avec celui des émetteurs vidéo 🙁
Bonjour Fred,
merci pour tes postes que j’apprécie beaucoup,pour faire suite a ce dernier poste sur le répéteur voici une bonne nouvelle DJI vas commercialiser (une petite usine a Gaz (lightbridge) :)sortie HDMI,mini USB,androïde,antennes supplémentaire en option,la transmission et crypter,full HD,tu peux connecter deux radio commandes donc une seule et crypter si j’ai bien comprit… la porter me semble correcte mais tu a encore beaucoup de câble… a suivre. bien amicalement
Gillou_tintin
http://www.fpv4ever.com/fr/home/1698-dji-lightbridge-hd.html
Oh mais tu sais qu’Helicomicro était premier sur le sujet, le 31 janvier à 3h17 du mat’ avec des news en direct de Chine 🙂 (suis resté éveillé juste pour ça)
https://www.helicomicro.com/dji-lightbridge/
Sur les lunettes c’est la folie, l’image est diffusé normalement et cela prouve bien que ce mauvais traitement d’image vient bien de la télécommande.
Comme mes lunettes Cinemezer + sont en 4/3, j’ai été surpris de constater que l’image n’est pas aplatie; et elle est de très bonne qualité et remplie entièrement l’écran. C’est même mieux qu’avec mon Phantom , car avec la gopro en 16/9 j’ai une bande noire en haut et en bas.
Quand j’ai essayé avec le Hubsan ; j’ai dit : « Whouaaaaaaaa » vraiment génial….
Bonjour, je ne trouve pas d’évolution de ce modèle. Avant de l’acheter j’aimerais savoir si je ne dois pas Attendre une nouvelle version…
Merci
C’est toujours le dernier en date. Je n’ai pas connaissance d’une nouvelle version, ton attente risque d’être un peu longue du coup… 😉
Allez je me lance…
Du coup j’ai une autre question : n’y a il pas de modèles FPV entre ce x4 et les phantom like. Car entre 150 euros et 500 euros il y a un monde ?
🙂
Salut les copains, j’ai eu un petit soucis de crash avec mon drone, j’ai du racheter une caméra parce que il semblerait qu’elle ait pris un coup… plus de retour vidéo. Tout content de mon achat je déballe et démonte mon drone, j’ouvre et me rend compte que les deux cartes sont identiques (compatible ubsan blablabla) par contre la nappe semble comme soudée à la carte, vous avez une idée de comment procèder ?? Sur la nouvelle il y a comme un « ergot » faut t’il que je désoude la nappe de l’ancien connecteur ? (je sais pas si je suis clair!)
Bonjour Fred j’ai eu un hubsan x4 fpv il a fait quelque petite gamelle et au bout d’un moment il n’y a plus d’image l’ecran et noir les pile de la manette son pleine et pourtant je vois plus rien et le drone vol parfaitement repondez moi svp :/
oui, il va falloir micro souder!! car elle est petite petite cette nappe.
Bonne chance!
salut,
en attendant Fred, vérifier si la lentille n’est pas obstruée par de la poussière ou autres…
Aie, pas bon signe 🙁
Si tu as le courage, ouvre le X4 et vérifie que la nappe de la caméra ne s’est pas détachée de la carte mère. Ca arrive, et ce serait la panne la plus simple à réparer (il suffit de réinsérer la nappe). Dans le cas contraire… ce n’est vraiment pas bon signe 🙁
Est ce que la pièce qui est en dessous de drone et difficile a enlever et remettre si j’en achète une nouvelle il y a des soudure a faire ? :/
Non, ce n’est pas difficile tant que tu n’arraches pas un fil d’alimentation par erreur (il y a un sacré plat de nouilles dans la coque)…
Salut Fred, j aurais une question technique.
J ai installé sur mon récepteur une prise sma afin de pouvoir mettre une antenne cloverleaf et ainsi améliorer ma réception. La question que je me pose c est qu actuellement j ai soudé la prise sma en parallèle de l antenne existante sur la radio commande du h107d en me disant que deux antennes valent mieux qu’une, mais est-ce vraiment une bonne idée?
merci et longue vie à microhebdo!
Mon anti virus dit que le fichier est contaminé open candy 1270544 danger!!!!
Comme je l’indique dans le texte, l’éditeur vit par la pub. Donc à l’installation, il propose de tas de logiciel à installer. Il faut évidemment décocher toutes les cases pour éviter ces installations. Certains antivirus considèrent la pratique comme nuisible (à tort ou à raison)…
J’ai ma caméra qui est passé en noir et blanc, puis maintenant l’écran et tout noire j’ai démonter tout a l’air ok je comprend pas de l’aide svp il est tout neuf :/
Ne te pose pas de questions, renvoie en SAV…
Oui mais c’est sur Amazon avec un vendeurs tiers…
Il m’as répondus je lui réenvoie et il m’en renvoie un.
Pour infos ceux qui aurais le meme probleme est tomberais sur ce message : Regarder au niveau de vos nappes sur les deux cartes, il y as des petits circuits imprimés ou je sais pas quoi a chaque extrémités les miens n’y sont plus :'(
Thank you !!!! so so useful!!
Attention j’apporte une petite rectification. Il faut choisir 2 passes.
Ok ce sera plus long mais la qualité sera meilleur qu’avec une seul passe.
Pourquoi et bien parce que ce type de logiciel fait du ré-encodage et pas uniquement de ré-encapsulage ce qui n’est pas la même chose.
Hors cela s’apparente à une nouvelle génération du fichier comme à l’époque des bandes, chaque vois que vous copiez une bande la nouvelle copie de cette bande est légèrement moins bonne que la cassette copiée, c’est ce qu’on appelle une génération c’est pourquoi dans le monde pro, les masters originaux (c’est à dire la TOUTE première bande) sont gardés précieusement.
Dans notre cas, chaque copie avec ré-encodage du fichier vidéo souffre d’une re-compression même si elle n’est pas violente elle dégrade un petit peu mais avec une double passe alors l’encodage sera plus précis, plus doux, la compression aussi et donc la copie moins âbimée en quelque sorte.
Je vous conseil donc le double passes.
Ensuite le bitrate peut avoir aussi sont importance. L’idée est donc de connaître le bitrate moyen des vidéos encodées par le X4 ce que je regarderai avec media info et de choisir un bitrate légèrement supérieur, ainsi on ne récupère pas de l’info qui n’existe pas, on ne peut pas créer quelque chose qui n’existe pas mais on va faire du suréchantillonnage ce qui consiste à diviser la compression en un peu plus d’informations.
Grâce à cela l’encodage du nouveau fichier est plus fin, et donc de meilleur qualité que si on avait choisi une compression forte qui aurait créé des macroblocs et donc perdu encore des informations.
Ok le fichier sera un poil plus lourd mais au moins il sera moins dégradé et vous pourrez trouver le compromis compression fichier final à l’export de votre montage final.
Pour faire simple, avec 2 passes le logiciel regarde d’abord le film pour voir les mouvements etc… puis la passe 2 encode tout ça en faisant en sorte d’être le plus propre possible en fonction des mouvements etc…
Salut Fred,
J’ai créé un profil de conversion des fichiers du X4 H107C pour freemake vidéo converter ainsi qu’un petit tuto pour faire des fichiers utilisables et propre dans premiere pro par exemple mais aussi pour les autres logiciels.
Le profil doit juste être copié dans le dossier :
Documents\Freemake\FreemakeVideoConverter\Profiles
pour pouvoir ensuite être utilisé.
Je peux t’envoyer ce fichier profil par mail ainsi que le petit pdf de tuto si tu veux le diffuser sur le site ?
Dis-moi qu’elle adresse ?
A+
salut les amis!
voila gros soucis je viens de recevoir le H107D fpv
pas moyen de le faire voler,
au moment de la synchro, jai bien le bip, la camera fonctionne, mais pas moyen d’actionner les moteurs!!
de plus la LED bleu avant gauche clignote alors que les autres reste allumée..
jai tout vérifier, recalibrer la RC, rien a faire..
le seul problème similaire que jai trouver sur le net, le mec a juste eu a connecter le drone à une autre RC, ce qui a marcher, et en repassant sur la sienne juste après miracle, plus aucun souci..
du coup je ne sais même pas si cela vient du drone ou de la RC
en gros faut que je trouve quelqu’un avec la même RC.. (j’habite a Fenain 59)
mais si quelqu’un a une autre solution, je suis preneur? je désespère.. :/
savez vous a quoi correspond la led avant gauche qui clignote aprés la sychro?
Le probleme du h107d, c’est que l’enregistrement est fait sur la manette et non sur le drone, c’est pas mal si on perd son drone, mais ducoup on enregistre les interférences et l’image est pas top. Maintenant, hubsan a corrigé le tir avec le h107d+, un peu tard mais la solution est la, car l’image est enregistrée sur un mico sd embarquée sur le drone et en HD. Bonne journée 🙂
