NewBeeDrone : un câble pour alimenter les casques V1 et V2 de DJI avec une Powerbank
Le casque V1 pour les Digital FPV System est à alimenter avec du 2S à 4S via un câble avec une prise XT60 et une prise DC – il est fourni dans la boite. Le casque V2 est à alimenter en 2S à 6S, mais le câble XT60 n’est pas fourni. En revanche, on trouve dans la boite un câble d’alimentation USB et prise DC, à utiliser avec la petite batterie USB fournie.
Bien, mais…
Peut-on utiliser une Powerbank (batterie d’appoint en USB) classique pour alimenter le casque V2 avec le câble USB-DC fourni par DJI ? Non, ça ne fonctionne pas. Et ça ne fonctionne pas non plus avec le casque V1. Le câble MXK 2 in 1 Power Charging Cable (voir le test ici) semble fonctionner, mais le casque finit par s’éteindre au bout de quelques secondes.
La solution ?

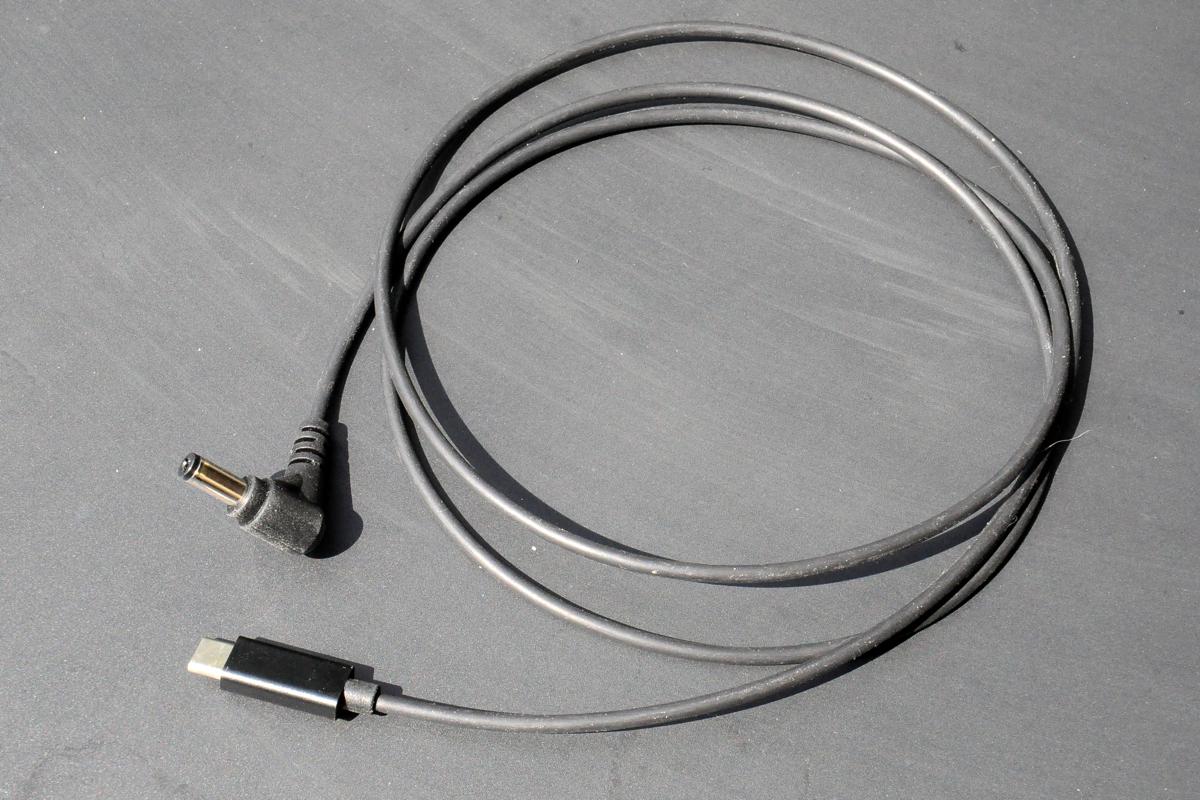

C’est le câble USB Type-C Power Delivery Goggles Cable de NewBeeDrone. D’un côté, le connecteur est de l’USB-C, de l’autre c’est un DC. Son principe, c’est qu’il convertit de l’USB-PD (Power Delivery) vers du 12 V et 4,5 A. Il faut évidemment une Powerbank qui prenne en charge l’USB-PD. C’est à vérifier dans la fiche technique de la batterie USB. La plupart des Powerbanks qui disposent d’une sortie en USB-C sont compatibles.
Ca fonctionne ?
Oui ! A vrai dire, je n’utilise plus que ce câble désormais, avec une Powerbank qui me suit partout dans mon sac à dos, pour une autonomie… de plusieurs longues séances de vol. Le casque affiche une tension d’alimentation de 12,1 ou 12,2 V. Le câble mesure 1,30 mètre, ce qui permet de laisser la Powerbank dans le sac à dos ou dans une poche de veste. Le prix ? Le câble USB Type-C Power Delivery Goggles Cable est proposé à $9 chez NewBeeDrone (hors port et hors taxes). Attention, le port depuis les Etats-Unis est très élevé (environ $16 !), il est recommandé de procéder un achat groupé, puisque les frais de port sont les mêmes jusqu’à 5 pièces (soit dans ce cas moins de $4 de port l’unité). Et d’espérer qu’une boutique importe cet accessoire en France…

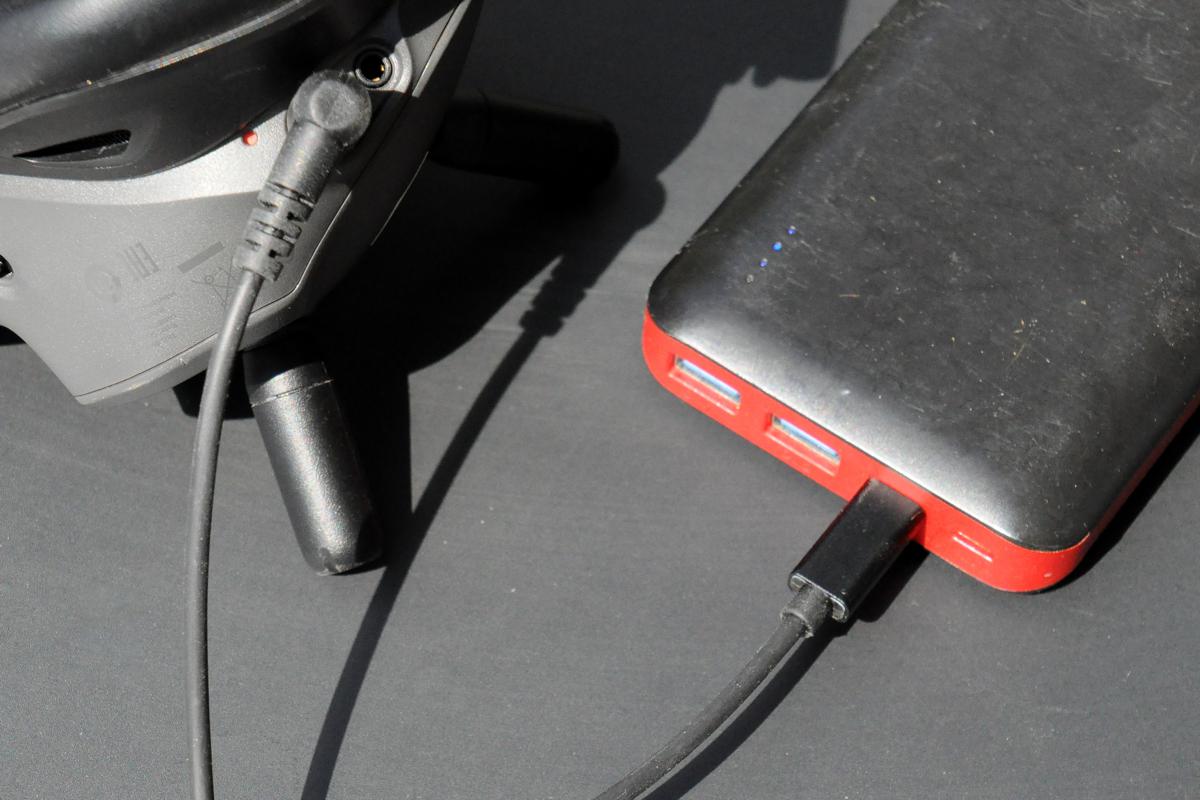

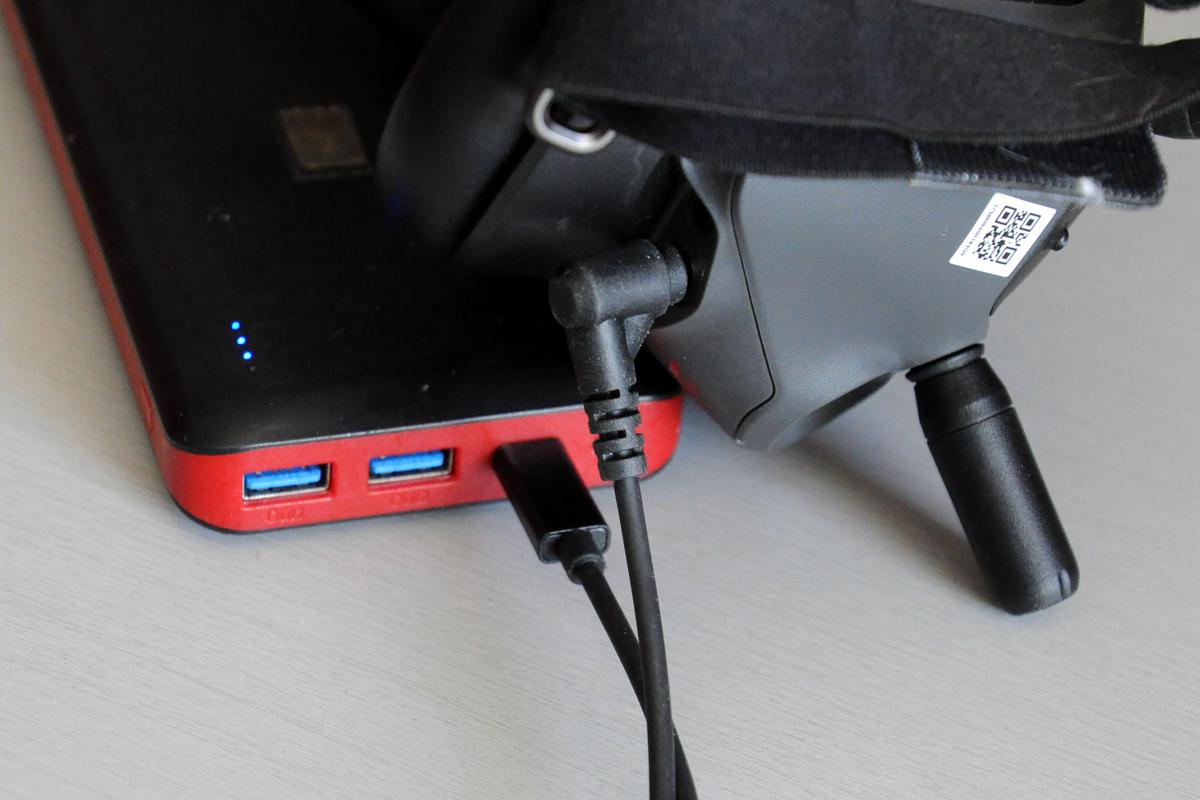

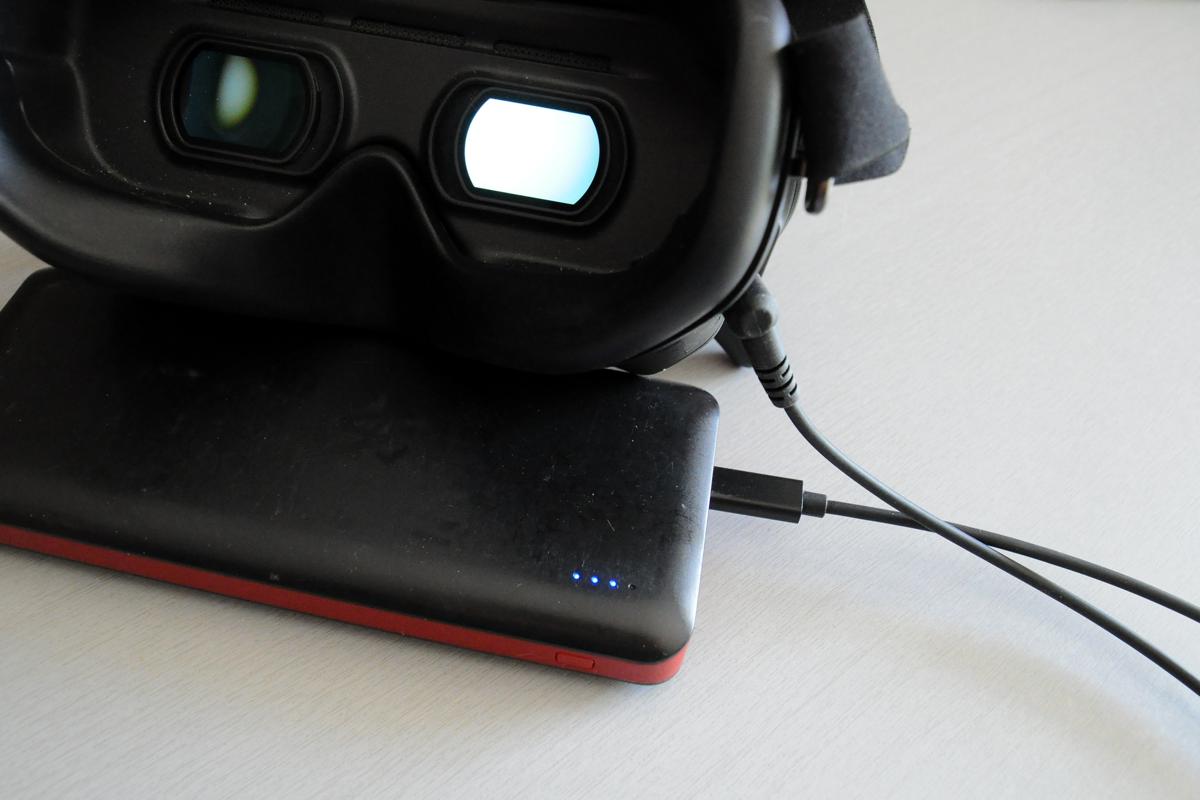

D’autres photos
un cable pour amazon echo ca le ferai pas ?
https://www.amazon.fr/C%C3%A2ble-dalimentation-USB-vers-convertisseur/dp/B08TQPF265/ref=sr_1_16?__mk_fr_FR=%C3%85M%C3%85%C5%BD%C3%95%C3%91&dchild=1&keywords=usb-dc&qid=1618992150&sr=8-16
Et bien penser que la batterie n’est pas solidaire du casque comme on en avait pris l’habitude, et ainsi éviter de poser le masque sur la table de la terrasse pour aller récupérer le modèle posé à 2m sans avoir également sorti la batterie de sa poche, connectée au câble : crountch le masque, écrans noirs et 280€ de réparation !
Et bien sûr ça t’arrive au deuxième jour de tes vacances dans les Pyrénées avec ton nouveau modèle HD dans un site de vol de fou furieux ?… Putain d’été 2020.
Merci Fred. J’ai peut-être vu des solutions sur Amazon ➪ https://www.amazon.fr/gp/product/B0831G9CKS/ref=ppx_yo_dt_b_asin_title_o00_s00?ie=UTF8&psc=1. Je vais tester. Il faudra juste sécuriser le branchement pour éviter des déconnexions accidentelles.
Je viens de voir 18-20V, je vais vérifier ça parait peut-être un peu beaucoup pour le casque…
Concernant les câbles Amazon, j’en ai essayé un (la référence n’est plus dispo), il fonctionnait, mais la prise était trop petite pour celle du casque DJI.
Donc je prends les retours d’usage et les recommandations si vous en essayez un !
Puissance d’entrée casque v2: 11,1 à 25,2 V
Puissance d’entrée casque v1: 7,4 à 17,6 V
Attention, ça ne passe pas dans les v1. Voir pour intégrer un régulateur pour abaisser la tension.
J’en ai commandé un, je vais regarder ça. A priori c’est du DC 5,5 – 2,1. Par conter, je vais faire attention à la plage de tension.
Fred, tu l’as essayé sur quelle power bank ?
@ SylvainD : Avec celle-ci, celle-là, et 2 autres dont je n’ai plus la référence (c’est du noname chinois).
A voir le sens de + et du – sur la prise du modèle d’amazon. Est ce sur le dji, le plus est au centre autour ?
@vincent-dr221, j’ai vérifié au pied à coulisse numérique, c’est bien 5,5mm/2,1mm comme sur les specs de ton cable amazon. Ca doit le faire !
@ Fred : merci. Donc effectivement des power bank relativement classiques. En tout merci pour la combine !
Bonjour à tous,
J’ai reçu le câble ce WE. C’est nickel. Je confirme que c’est la bonne prise.
La bonne référence est donc bien:
https://www.amazon.fr/dp/B0831G9CKS/ref=cm_sw_em_r_mt_dp_7H94HRMBFEWRBFH5A9N5?_encoding=UTF8&psc=1
J’ai acheté cette batterie:
https://www.amazon.fr/dp/B082X4M5P8/ref=cm_sw_em_r_mt_dp_Z0GME51JGEBKAVXPZFV8?_encoding=UTF8&psc=1
elle est top, il y a une sortie USB-C PD 18W qui monte à 12V. L’affichage peut également basculer pour indiquer la jauge de l’énergie restante, la tension ou l’intensité en consommation immédiate.
Sous 12V, le casque tire entre 800mAh et 1,2Ah. La batterie est une 36Wh, ce qui donnerait environ 2h30 d’autonomie, à vérifier.
Attention quand même avec ce type de câble avec les lunettes en v1, limitées à environ 17V. Sur certaines alimentations ou batteries, l’USB-C peut délivrer jusqu’à 20V. La batterie que je mentionne précédemment est en 12V, donc pas de souci, mais l’alimentation de mon MacBook Pro est en 20V et je n’essayerai pas de voir si ça passe.
Salut @vincent-dr221, j’ai acheté les 2 ref que tu as indiqué. Mais ca ne fonctionne pas.
Est ce que tu es sur pour la ref de batterie ?
https://www.amazon.fr/dp/B082X4M5P8/ref=cm_sw_em_r_mt_dp_Z0GME51JGEBKAVXPZFV8?_encoding=UTF8&psc=1
?
