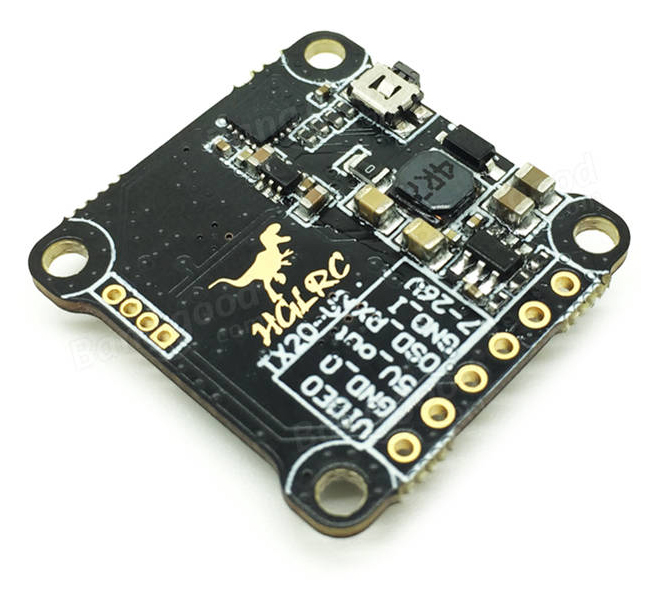

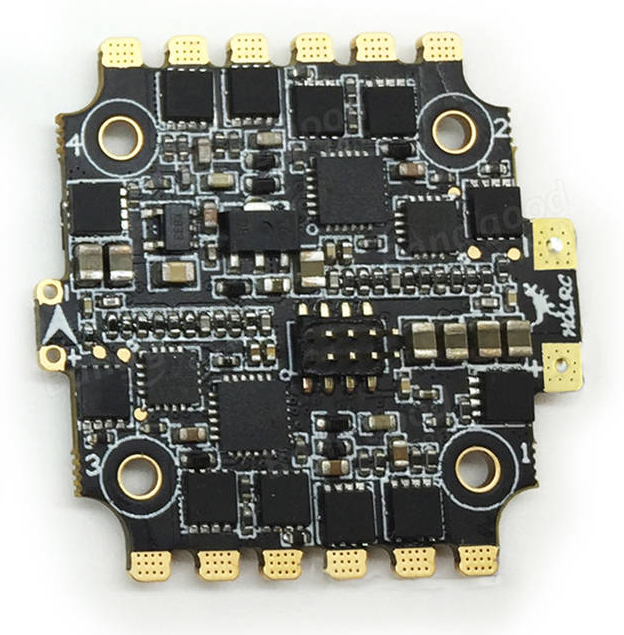

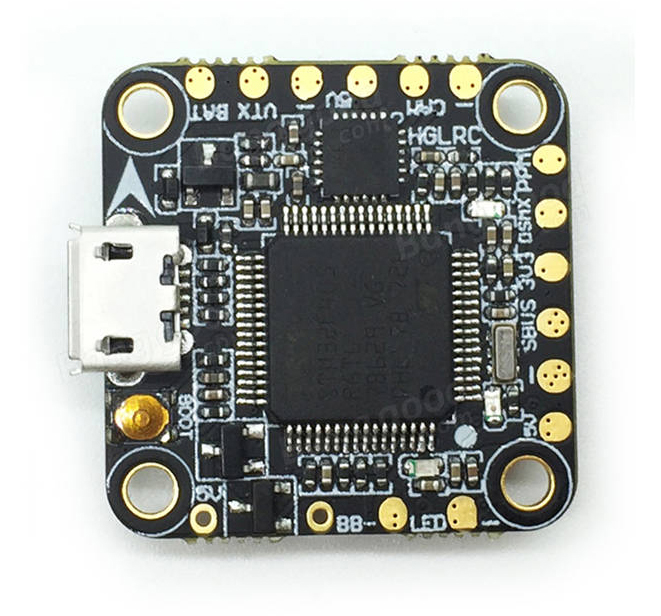

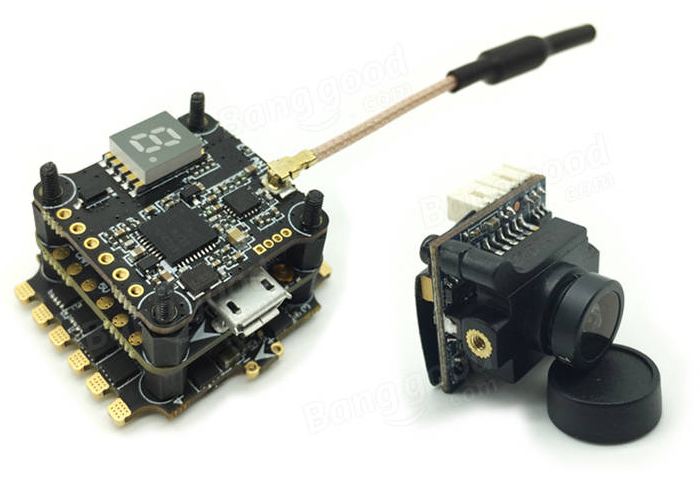

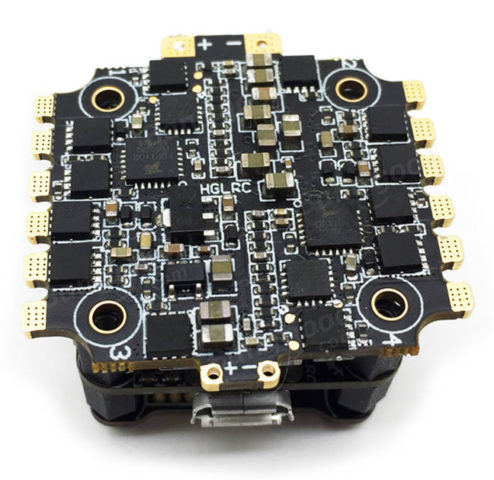

Si vous devez équiper votre petit multirotor, de classe 65 à 250, vous pouvez chercher les différentes pièces un peu partout et les assembler, ou préférer un intégré prêt à l’emploi. C’est le cas de ce XJB F428 de HGLRC, qui se présente comme un tower. A l’étage du bas, on trouve un ESC 4 en 1 de 28A, de 3,2 x 3,2 cm avec des trous de montage à 2 x 2 cm. Il pèse 4,2 grammes. A l’étage du dessus, c’est un contrôleur de vol F4 de 2,5 x 2,5 cm avec un OSD intégré, flashé sous Betaflight. Il dispose d’un connecteur microUSB pour la connexion avec les outils de réglages sur ordinateur de bureau. Il ajoute 2,3 grammes à l’ensemble.
Et la vidéo ?

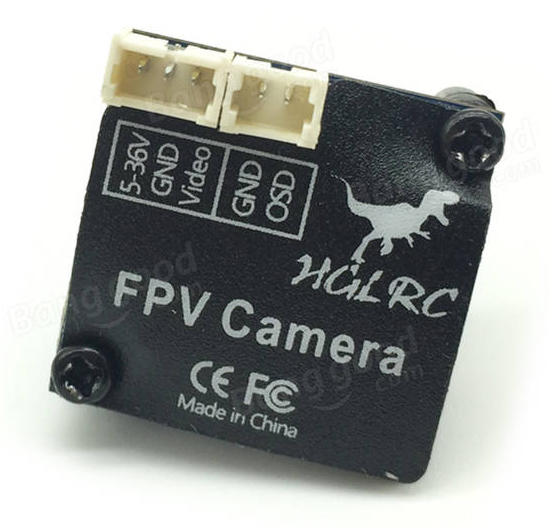

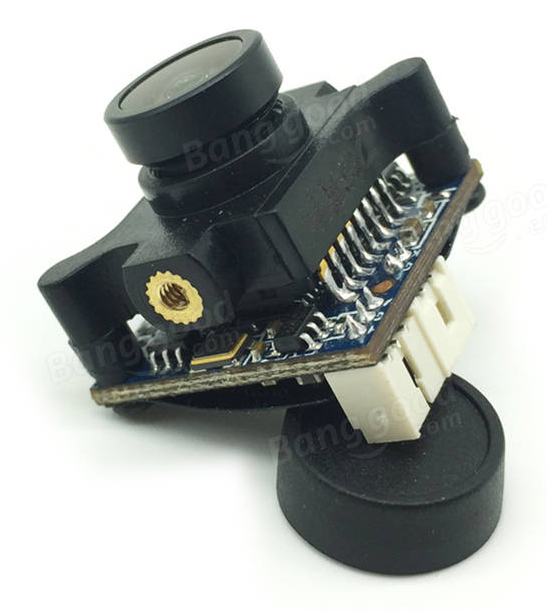

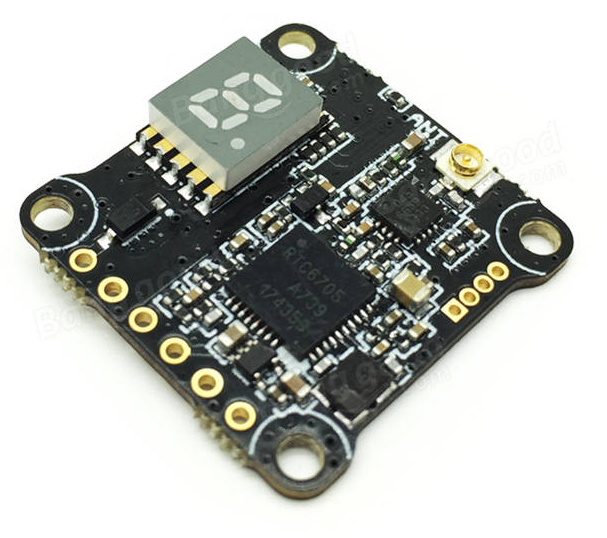

Au dernier étage, on trouve un émetteur vidéo 5,8 GHz compatible avec 48 canaux, dont la puissance est réglable à 0 mW (pitmode), 25 mW (autorisé en France), mais aussi 100, 200 et 350 mW. Son antenne dipôle est dotée d’un connecteur IPEX. Il mesure 2,4 x 2,4 cm et pèse 2,4 grammes. La solution de HGLRC est complétée par une caméra CCD 600TVL dissociée de l’ensemble, avec un FOV de 120° et un mode WDR pour améliorer les images. Elle mesure 1,9 x 1,9 x 1,9 cm et pèse 5,6 grammes. Le tout pèse 14,5 grammes, et peut être alimenté par du 2S à 4S. Le prix ? Le XJB F428 de HGLRC est vendu moins de 84 € chez Banggood (avec le port mais hors taxes). Il ne manque qu’un récepteur radio pour compléter le tout, en SBUS, PPM ou DSM.
Je viens d’acheter un Vtx qui dispose d’une connexion UART, à quoi celà sert-il et où le branche-t-on sur un FC F4 ?
Impressionnant comment ils ont tassé tout ce beau monde sur aussi peu de circuit imprimé… Faut vraiment espérer que la qualité de fabrication soit à la hauteur 🙂
@michel49 Ca se branche sur un TX de la FC et ca permet de choisir la fréquence et la puissance du VTX depuis l’OSD de Betaflight (ou depuis une radio FrSky si le RX est aussi relié en smartport).
Et existe aussi en 40A !!! Le F440!
J’ai un F428 et un F425 et j’en suis plutôt content… je n’aime juste pas la position des entrées des ESC en avant et arrière ainsi que les contacts pour la batterie sur le côté par défaut… il est évidemment possible de tourner le tout de 90 degrés, mais faut remaper les ESC et je sais pas le faire…
HGLRC XJB F440-TX20.V2-ELF Omnibus F4 FC 40A Blheli_32 ESC 25/100/200/350mW VTX 600TVL FPV Camera

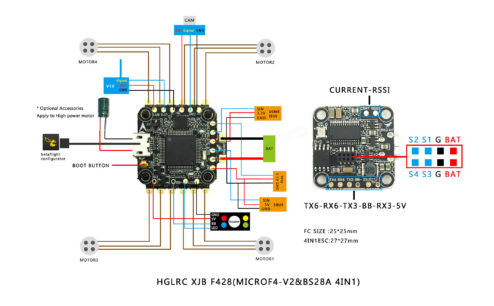

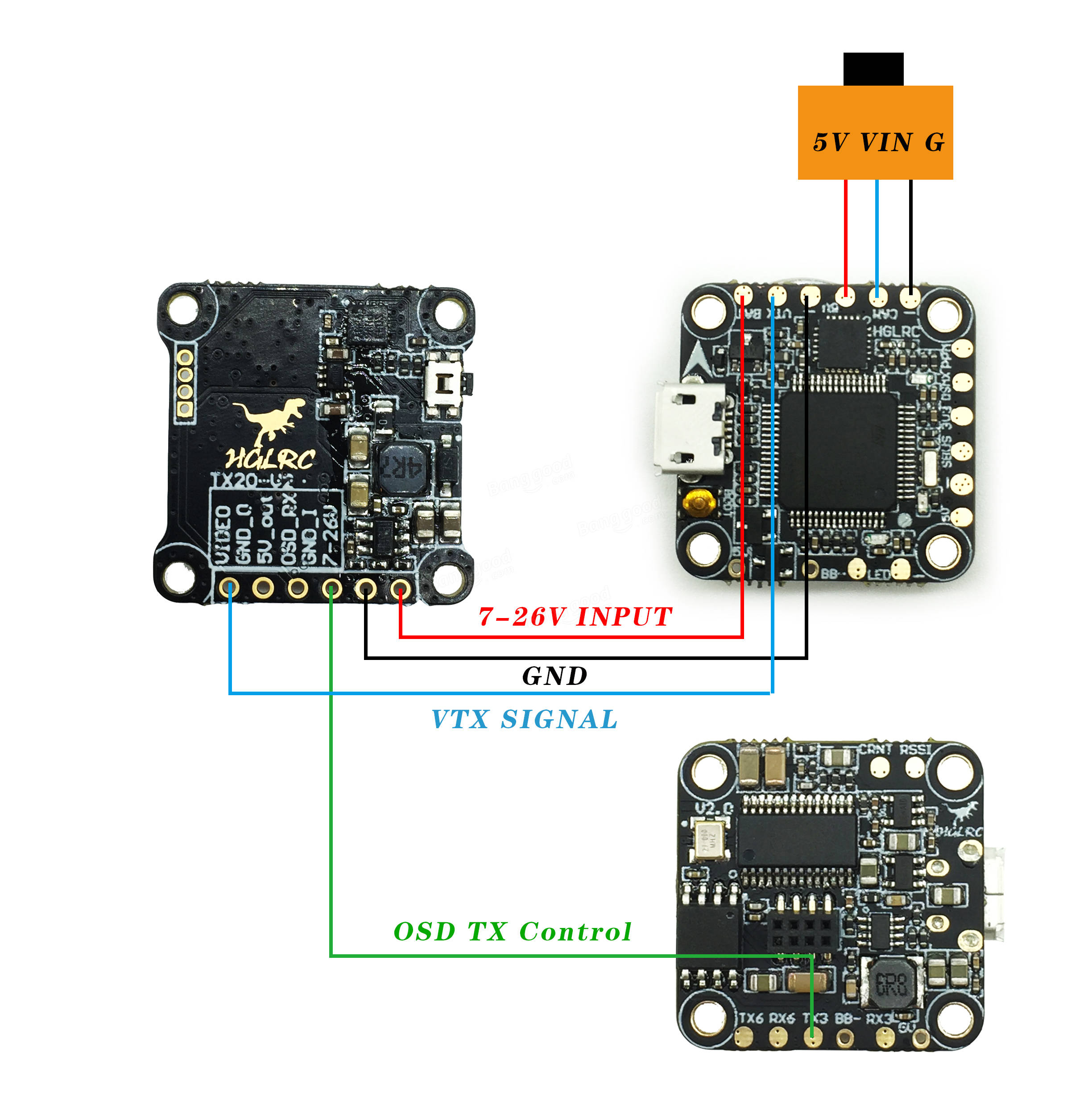

Y’a une erreur sur le schéma de cablage pour le contrôle du vtx (fil dessiné en vert)…
Fred, ton chat s’est assoupi sur le clavier au moment de saisir le titre ?
@ Thierry BZH : Ah flûte, j’ai pas compté les R 😎 Merci, j’ai corrigé !
