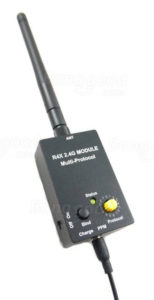

iRangeX R4X Pro
La plupart des modules multi protocoles 2,4 GHz sont proposés pour les radiocommandes Taranis de FrSky. Une fois n’est pas coutume, c’est un module pour radiocommandes Flysky, Futaba et JR dont il est question ici. Multi protocoles ? Le principe de ces modules est d’offrir une compatibilité avec un grand nombre de protocoles radio 2,4 GHz. Imaginons que vous disposiez d’une radiocommande i6 de Flysky. Elle est compatible avec les récepteurs aux formats AFHDS et AFHDS 2A… et puis c’est tout. Avec un module multi protocoles, elle permet de prendre en charge des appareils très divers, comme des Hubsan, des Cheerson, des Walkera, des Esky, des Hisky, Syma, des Eachine, des MJX, des FQ777, des FrSky, des DSM2, des DSMX.
Compatible avec tout ?
Non, la vraie compatibilité est un art complexe. Pourtant le module semble avoir été testé avec un grand nombre de protocoles avec succès, en reposant sur 4 puces RF : CC2500, NRF24L01, A7105 et CYRF6936. Le firmware est basé sur les travaux de Pascal Langer publiés sur Github. Le R4X Pro est doté d’une batterie Lipo intégrée 1S 3,7V de 500 mAh pour 5 à 12 heures de fonctionnement. Il mesure 5,8 x 3,7 x 2,1 cm pour un poids de 68 grammes. Il est à connecter sur la prise DSC ou Trainer de votre radio. Et ça fonctionne bien ? Ca, on ne le saura qu’en le testant… Le R4X Pro de iRangeX est proposé par Banggood à moins de 50 € (avec le port, sans les taxes) pour Flysky (i6, i6x, i6s), Futaba et JR.
Le tableau de compatibilité
(selon le constructeur)
| Protocol | Sub_protocol | Auto Bind | Option | RF Chip | Reference |
| FLYSKY | NO | 0 | A7105 | FLYSKY AFHDS | |
| HUBSAN | YES | 0 | A7105 | HUBSAN | |
| AFHDS2A | PWM_IBUS | NO | 0 | A7105 | FLYSKY AFHDS 2A |
| PPM_IBUS | NO | 0 | A7105 | ||
| PWM_SBUS | NO | 0 | A7105 | ||
| PPM_SBUS | NO | 0 | A7105 | ||
| FRSKYD | NO | -10 | CC2500 | FRSKY D8 | |
| FRSKYX | CH_16 | NO | -10 | CC2500 | FRSKY D16 |
| CH_8 | NO | -10 | CC2500 | ||
| FRSKYV | NO | -10 | CC2500 | ||
| S-FHSS | NO | 10 | CC2500 | Futaba | |
| DSM | DSM2_22 | NO | 6 | CYRF6936 | DSM2,22mS |
| DSM2_11 | NO | 6 | CYRF6936 | DSM2,11mS | |
| DSMX_22 | NO | 6 | CYRF6936 | DSMX,22mS | |
| DSMX_11 | NO | 6 | CYRF6936 | DSMX,11mS | |
| DEVO | NO | 0 | CYRF6936 | Walkera | |
| J6PRO | NO | 0 | CYRF6936 | Nine Eagles | |
| HISKY | Hisky | NO | 0 | NRF24L01+ | Hisky |
| HK310 | NO | 0 | NRF24L01+ | ||
| V2X2 | 无 | NO | 0 | NRF24L01+ | |
| YD717 | YD717 | NO | 0 | NRF24L01+ | |
| SKYWLKR | NO | 0 | NRF24L01+ | ||
| SYMAX4 | NO | 0 | NRF24L01+ | SYMA | |
| XINXUN | NO | 0 | NRF24L01+ | XINXUN | |
| NIHUI | NO | 0 | NRF24L01+ | NIHUI | |
| KN | WLTOYS | NO | 0 | NRF24L01+ | WLTOYS |
| FEILUN | NO | 0 | NRF24L01+ | FEILUN | |
| SYMAX | SYMAX | NO | 0 | NRF24L01+ | SYMA |
| SYMAX5C | NO | 0 | NRF24L01+ | ||
| SLT | NO | 0 | NRF24L01+ | ||
| CX10 | CX10_GREEN | NO | 0 | NRF24L01+ | CX |
| CX10_BLUE | NO | 0 | NRF24L01+ | ||
| DM007 | NO | 0 | NRF24L01+ | ||
| Q282 | NO | 0 | NRF24L01+ | ||
| JC3015_1 | NO | 0 | NRF24L01+ | ||
| JC3015_2 | NO | 0 | NRF24L01+ | ||
| MK33041 | NO | 0 | NRF24L01+ | ||
| Q242 | NO | 0 | NRF24L01+ | ||
| CG023 | CG023 | NO | 0 | NRF24L01+ | |
| YD829 | NO | 0 | NRF24L01+ | ||
| H8_3D | NO | 0 | NRF24L01+ | ||
| BAYANG | NO | 0 | NRF24L01+ | ||
| ESKY | NO | 0 | NRF24L01+ | ESKY | |
| MT99XX | MT99 | NO | 0 | NRF24L01+ | |
| H7 | NO | 0 | NRF24L01+ | ||
| YZ | NO | 0 | NRF24L01+ | ||
| LS | NO | 0 | NRF24L01+ | ||
| MJXQ | WLH08 | NO | 0 | NRF24L01+ | MJX |
| X600 | NO | 0 | NRF24L01+ | ||
| X800 | NO | 0 | NRF24L01+ | ||
| H26D | NO | 0 | NRF24L01+ | ||
| E010 | YES | 0 | NRF24L01+ | E010/JJRC H36 | |
| SHENQI | NO | 0 | NRF24L01+ | ||
| FY326 | NO | 0 | NRF24L01+ | ||
| FQ777 | NO | 0 | NRF24L01+ | ||
| ASSAN | NO | 0 | NRF24L01+ | ||
| HONTAI | FORMAT_HONTAI | NO | 0 | NRF24L01+ |
Enfin !
Les ensembles TX récents n’étant plus « natifs » avec des modules amovibles, on finit avec une collection de radio…
Merci pour cette news et vivement le test !
Q: je ne connais pas cette personne, mais s’agit-il de Pascal Langer ou Bellanger ?
Comme il semble avoir pas mal potassé sur le sujet / le repository ….
@ Drone à roulettes : Houla, oui, correction faite, merci !
dernièrement j’etais entrain de me dire quel radio prendre ? quel marque ? avec quel protocole ?
bon ben j’ai la reponse a mes questions maintenant pour 60€ cest clairement une bonne affaire, bon maintenant reste a savoir qu’elle est le meilleur protocole parmis tout ceux pris en charge en :
– longue portée
– les obstacle, mur, arbre etc
Bonjour,
Je ne comprend pas bien la notion de version « Flysky (i6, i6x, i6s), Futaba et JR. » pour ce module multi-protocole. C’est au niveau des protocoles supportés ou des prises de raccordements ?
Sur BG, ils mentionnent 2 tableaux de protocoles « Default protocols table » et « Optional protocols Table » du coup pas évident de savoir qui correspond à quoi …
Une idée ?
@Bruno:
Je pense qu’il y aura les « protocoles de base » disponibles directement par le biais du sélecteur rotatif, mais aussi les « protocoles optionnels » qu’il faudra upgrader dans le module avec un firmware dédié…
Un peu comme pour une FC qui supporte plusieurs firmwares …
42$ icic : http://www.drones-maniac.com/2017/04/irangex-r4x-pro-24g-cc2500-nrf24l01.html
Et radiolink c est koi le protocole?
@lolo77 > Théoriquement c’est possible, en tous cas au niveau hardware, mais le protocole n’est pas implémenté. cf https://www.rcgroups.com/forums/showthread.php?2165676-DIY-Multiprotocol-TX-Module/page337#post35638650
Pour la liste complete des protocoles: https://github.com/pascallanger/DIY-Multiprotocol-TX-Module/blob/master/Protocols_Details.md
