Charsoon Magic Cube 50W

3
1236

Le Magic Cube de Charsoon est un chargeur de batteries… un peu spécial. Pour être très honnête, je ne suis pas certain d’avoir totalement compris son fonctionnement. Le principe ? Il repose sur un bloc central, le Magic Core. C’est un bloc de 185 grammes, de dimensions 6,6 x 9,55 cm, qui constitue le centre névralgique du chargeur. Il est à alimenter en 11 à 18V, et fournit 2x50W max, 2x5A max, pour recharger des batteries de 2S à 6S, de type Lipo, LiFe et LiHv. Il est équipé d’un écran LCD couleur tactile. Mais ce bloc ne charge rien, il est dépourvu de prises. Il faut lui greffer des blocs additionnels, qui viennent s’emboiter à droite ou à gauche. On peut en placer jusqu’à 16 en tout. Le Magic Cube est donc un système modulaire dont vous choisissez le nombre d’éléments et leur fonction.

Les blocs disponibles

Chaque bloc pèse 95 grammes, pour des dimensions de 6,6 x 6,47 cm. Le Magic Cube Cell A est destiné à charger des batteries 2S à 6S via une prise d’équilibrage classique. Le Magic Cube Cell B est prévu pour charger les batteries du Phantom 3 de DJI. Le Magic Cube Cell C offre 4 ports de charge en USB, avec 2A par connecteur. Enfin le Magic Cube Cell D est doté de 2 prises JST rouge, deux prises Molex 2.0 et deux autres prises qui semblent être des Losi. Les prix ? le Magic Core sera proposé à un peu plus de 36 € chez Banggood (avec le port mais hors taxes), à partir du 7 mars 2017. Comptez 13 € pour un Magic Cube Cell A, 14 € pour un Magic Cube Cell B, 10 € pour un Magic Cube Cell C, et 12 € pour un Magic Cube Cell D.

Ce que je n’ai pas compris…

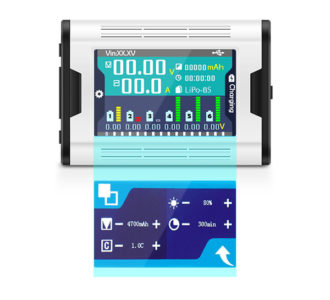

Peut-être allez-vous pouvoir m’aider à décrypter la fiche technique et le manuel (à télécharger ici) ? Les 6 indicateurs à l’écran semblent correspondre à l’état des 6 cellules (max) d’une batterie en charge. Combien peut-on charger en batteries simultanément ? « A chaque fois qu’un groupe de 2 batteries est chargé, le chargeur passe automatiquement au groupe suivant. Le Magic Core est le centre de contrôle qui vous permet de charger 2 batteries simultanément ». Concernant le Magic Cube Cell C, la fiche technique indique le support de batteries Yuneec, mais le câble n’est pourtant pas compatible. Bizarre. Pour le bloc Magic Cell D, les batteries à charger sont principalement des 1S… alors que le Magic Cube est donné pour du 2S à 6S. Bizarre bizarre.

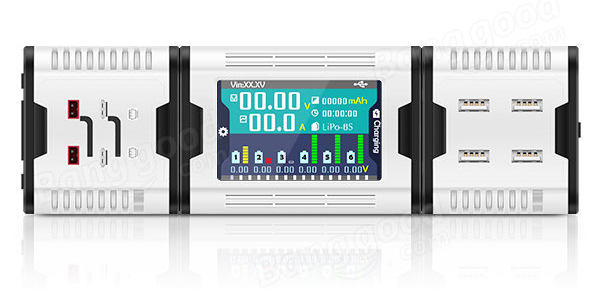

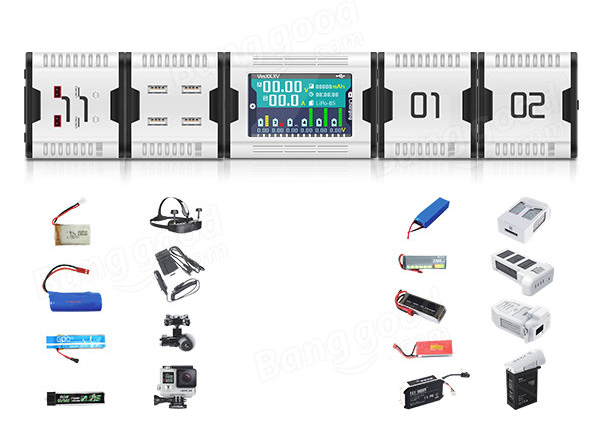

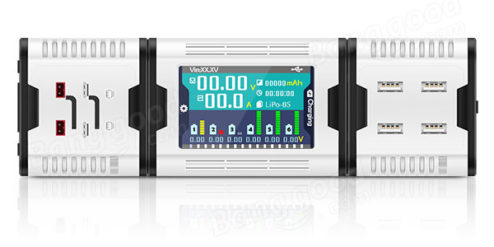

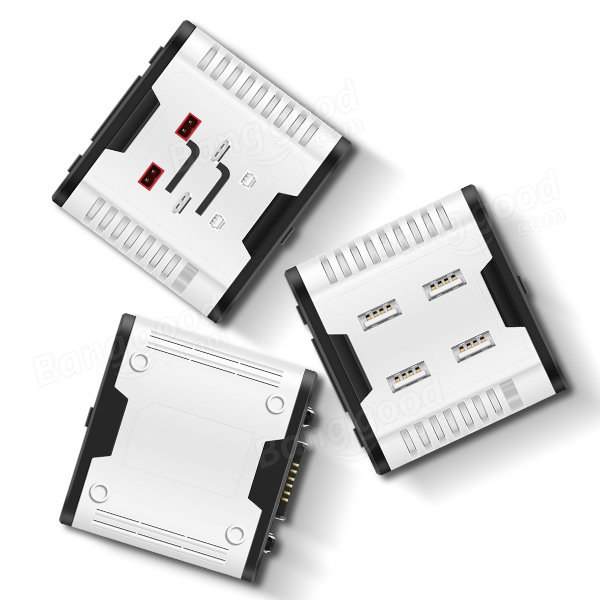

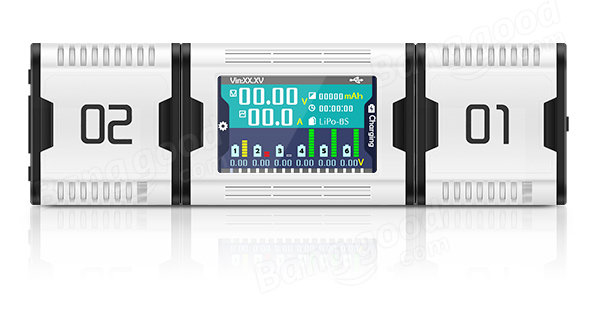

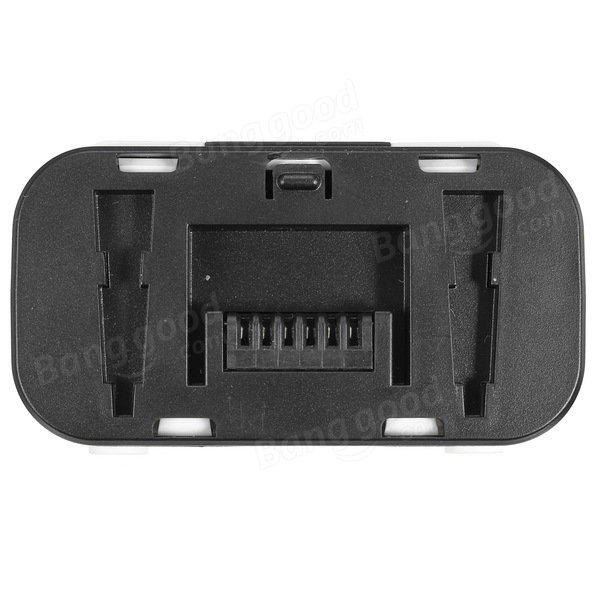

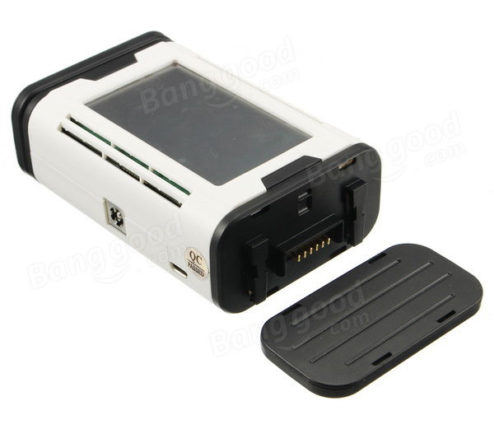

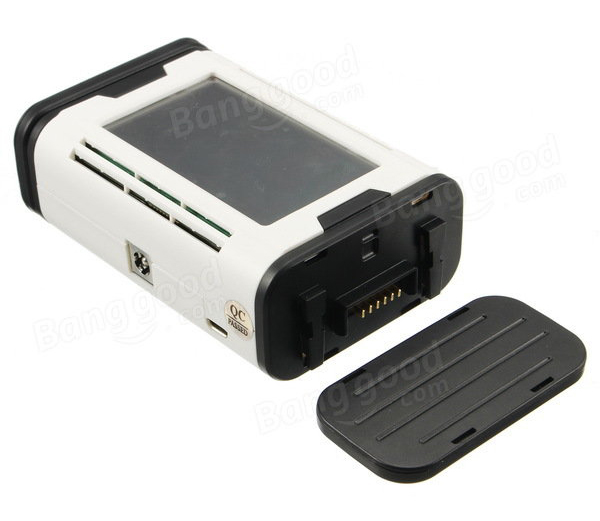

D’autres photos du Magic Cube Core (et ses modules)

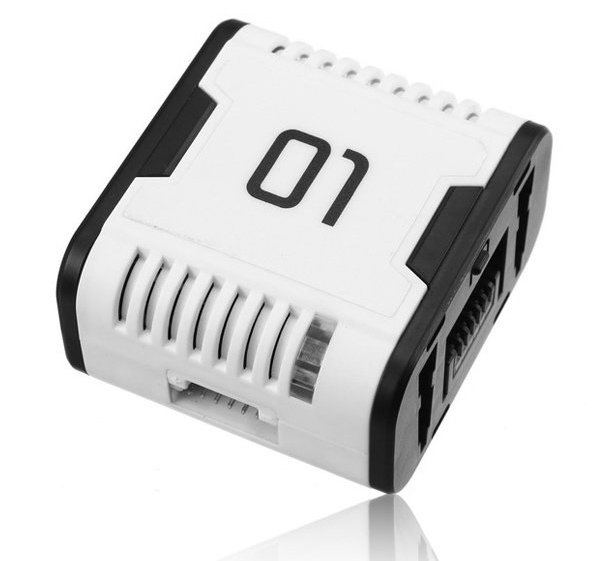

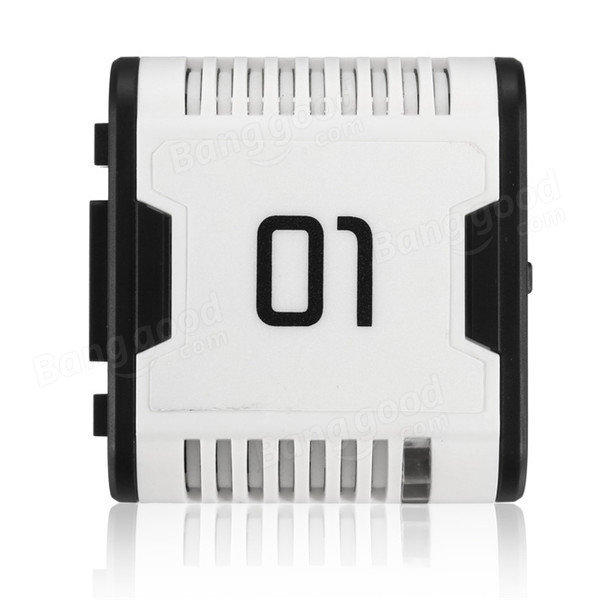

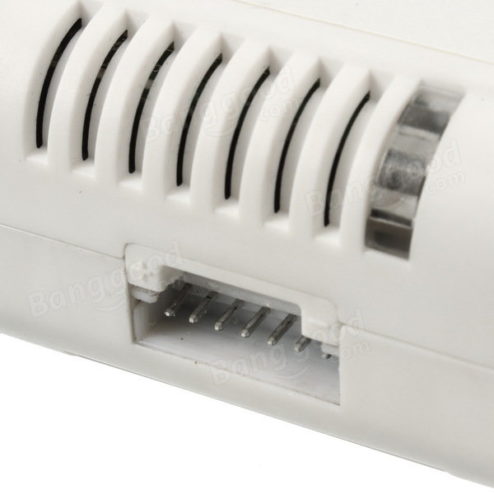

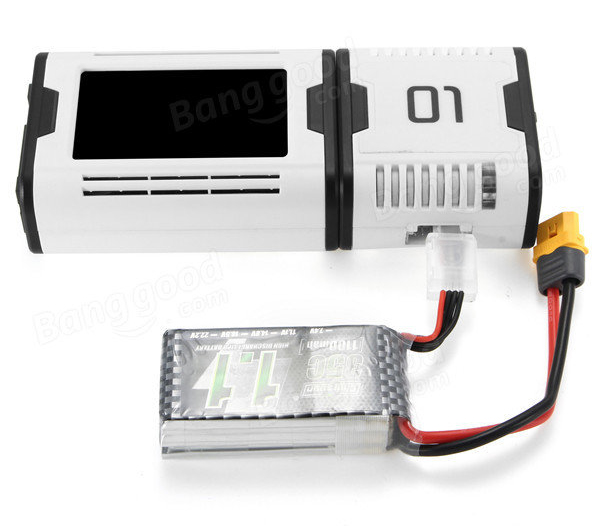

D’autres photos du Magic Cube Cell A

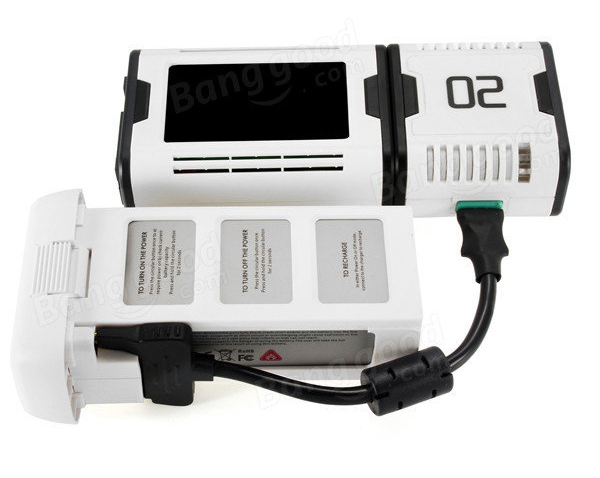

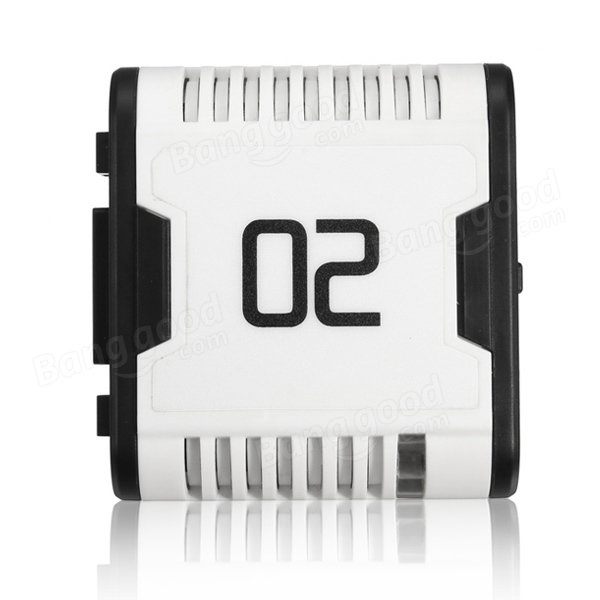

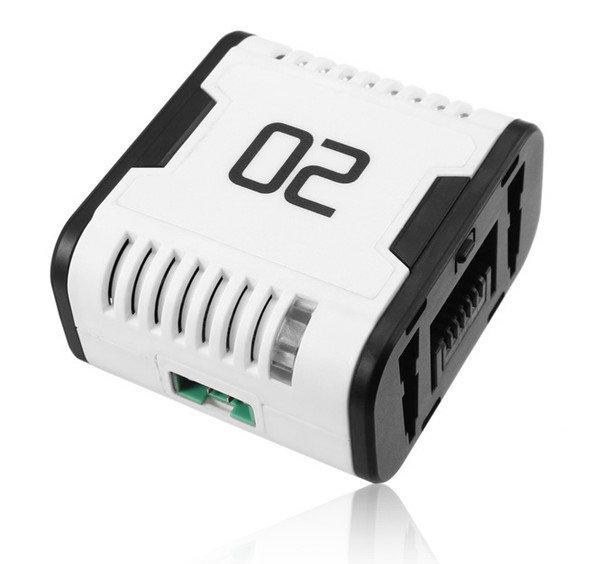

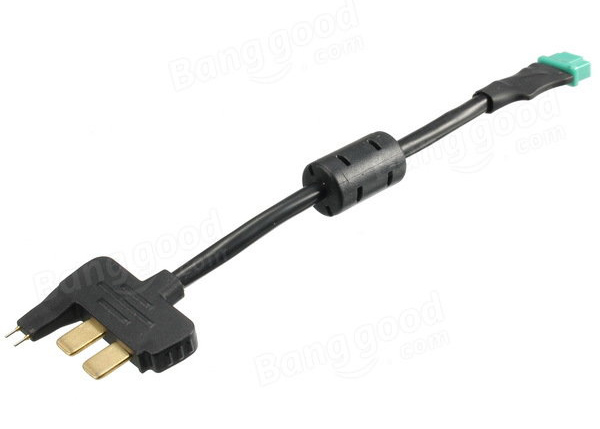

D’autres photos du Magic Cube Cell B

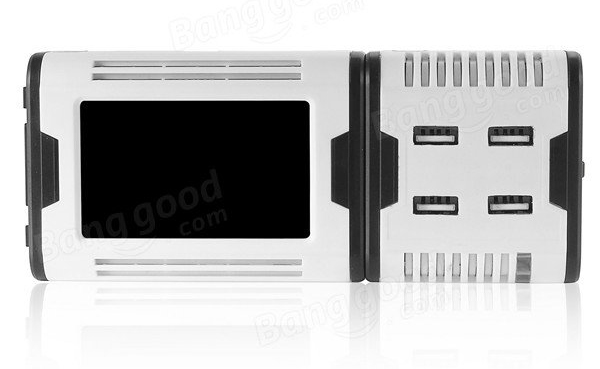

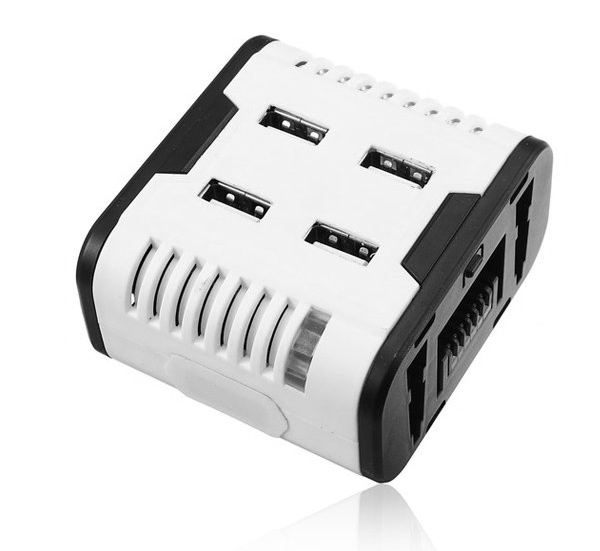

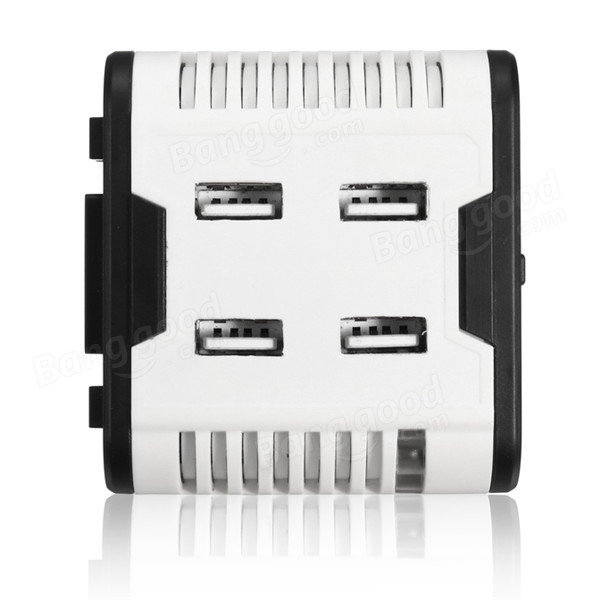

D’autres photos du Magic Cube Cell C

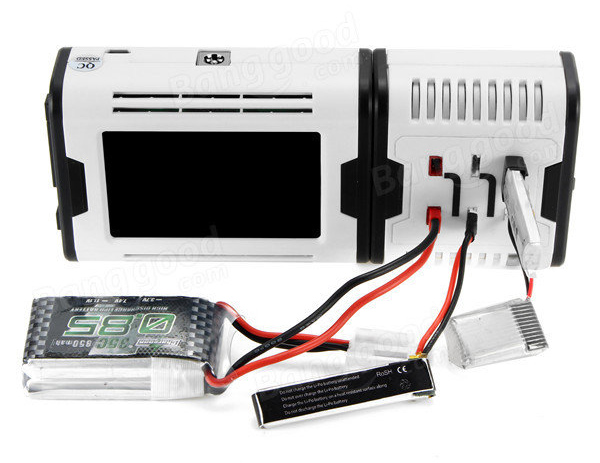

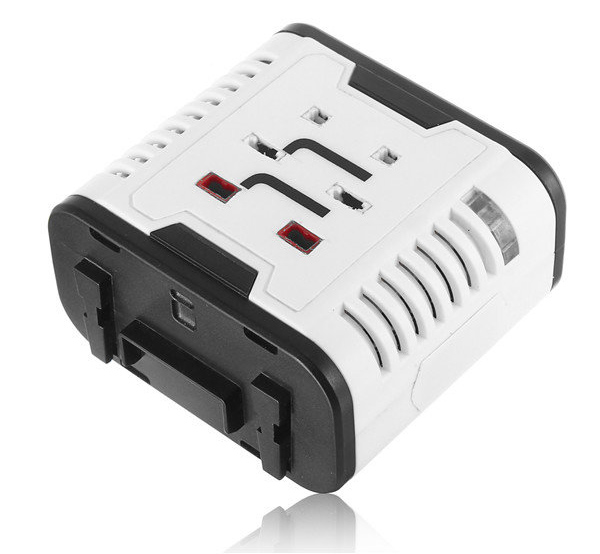

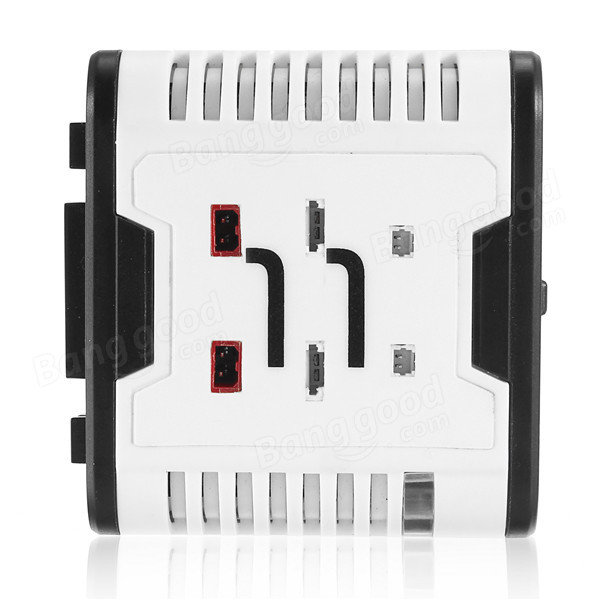

D’autres photos du Magic Cube Cell D

3 COMMENTAIRES

  1. Oui le concept de la modularité, mais trop de connecteurs tuent les contacts et les risques de justement mauvais contact(s) augmente. Investissez plutôt dans un bon, (mieux très bon) chargeur classique et soignez vos batteries par un excellent équilibreur vous ne le regretterez pas 🙂

  2. S’il est capable de charger via les prises d’équilibrage, c’est qu’il peut faire cellule par cellule, donc des 1s, non ? Une 6s et 6 1s, il ne fait pas la différence, je suppose.

  3. Vu le poids des blocs ils intègrent des batteries non? autrement à part son écran le reste me parait peux séduisant…
