kissfc-aio-02Philipp Seidel pu mettre les mains sur une version beta du contrôleur de vol Kiss FC AIO. La problématique du moment, c’est la réduction de la taille des composants électroniques pour une installation plus facile dans des frames de petite taille. Des câbles aussi, pour éviter l’effet « plat de nouilles ». L’une des solutions est l’empilage, l’autre est le regroupement sur une seule PDB.

Une seule plaque !

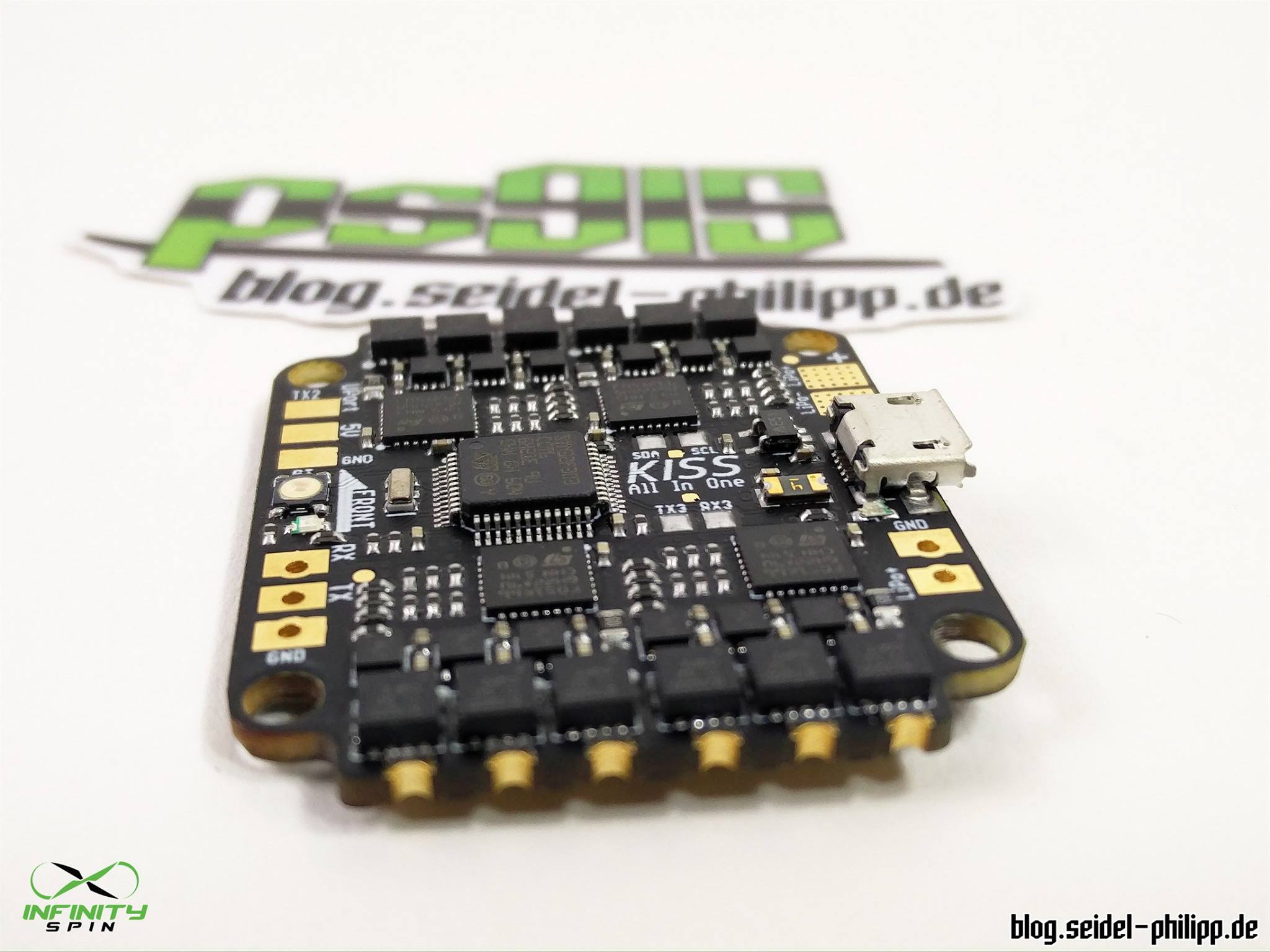

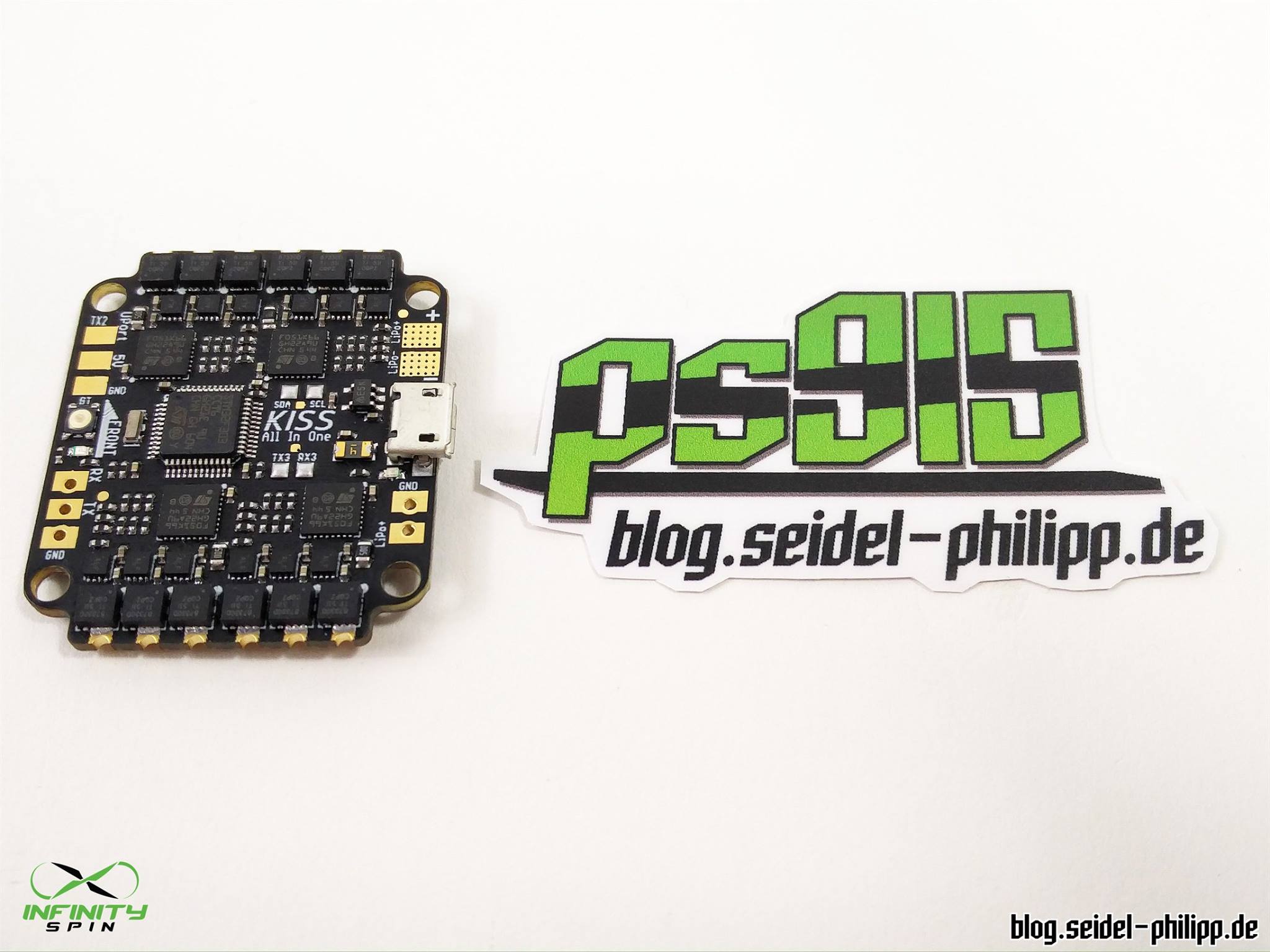

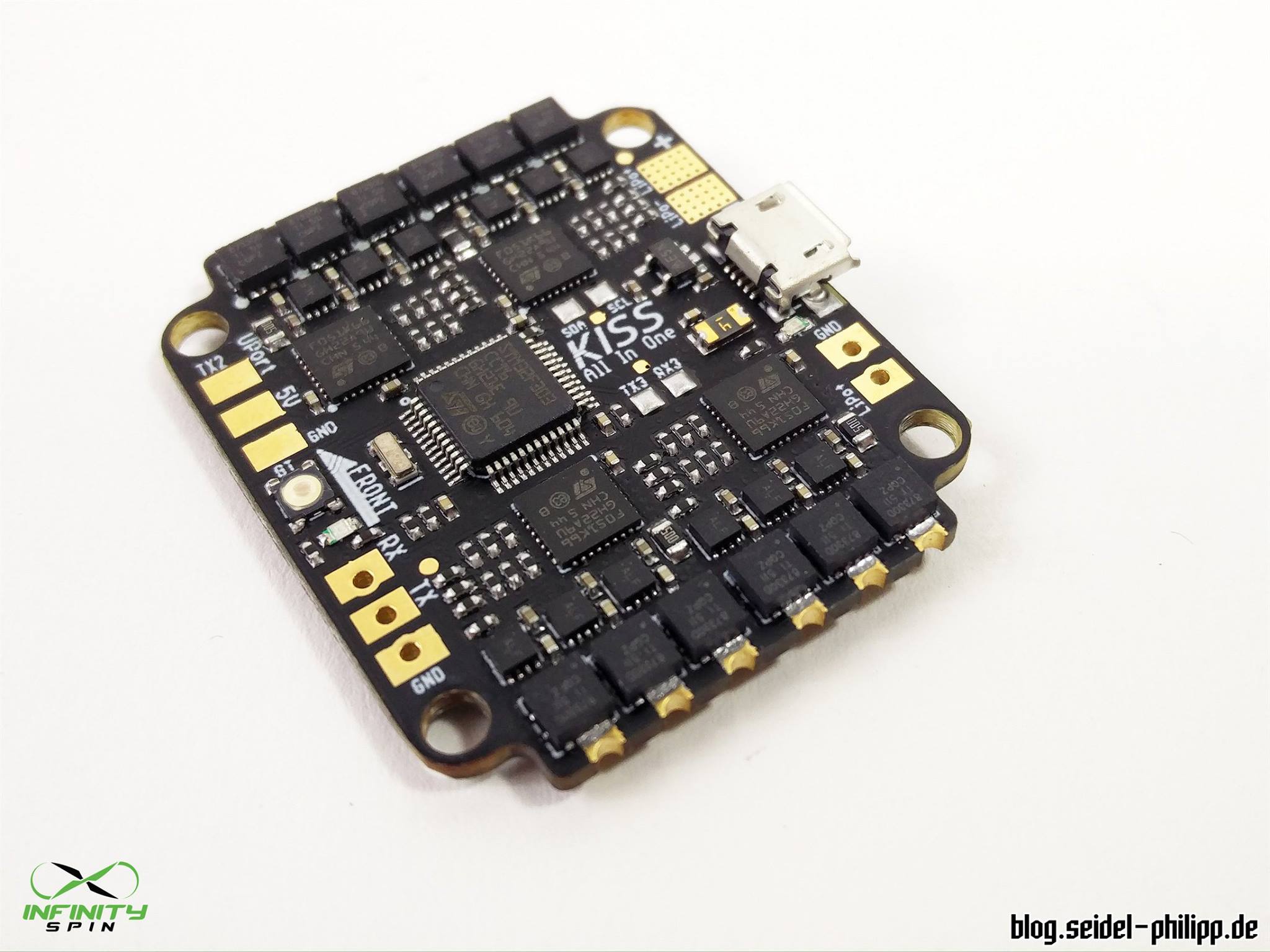

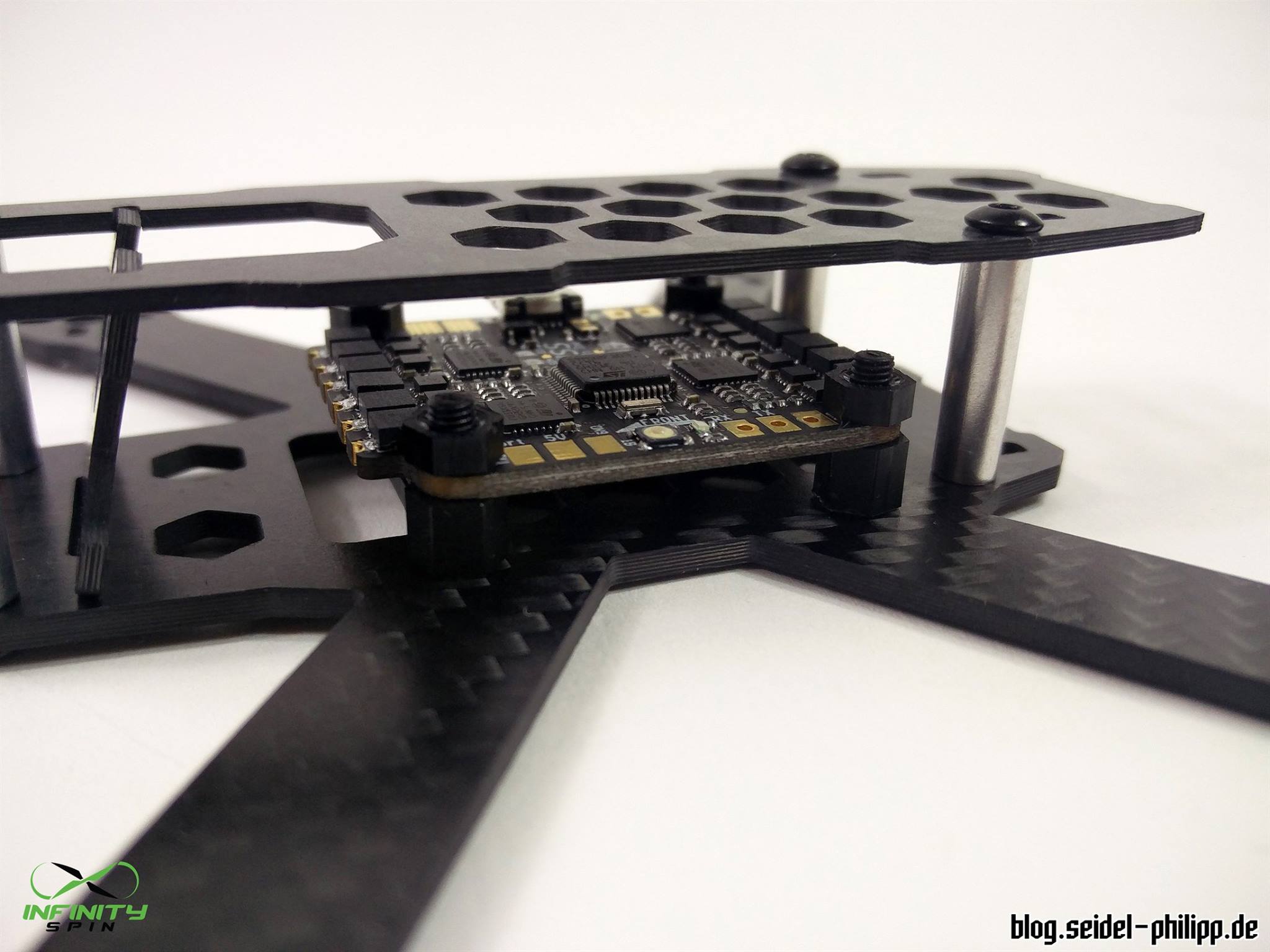

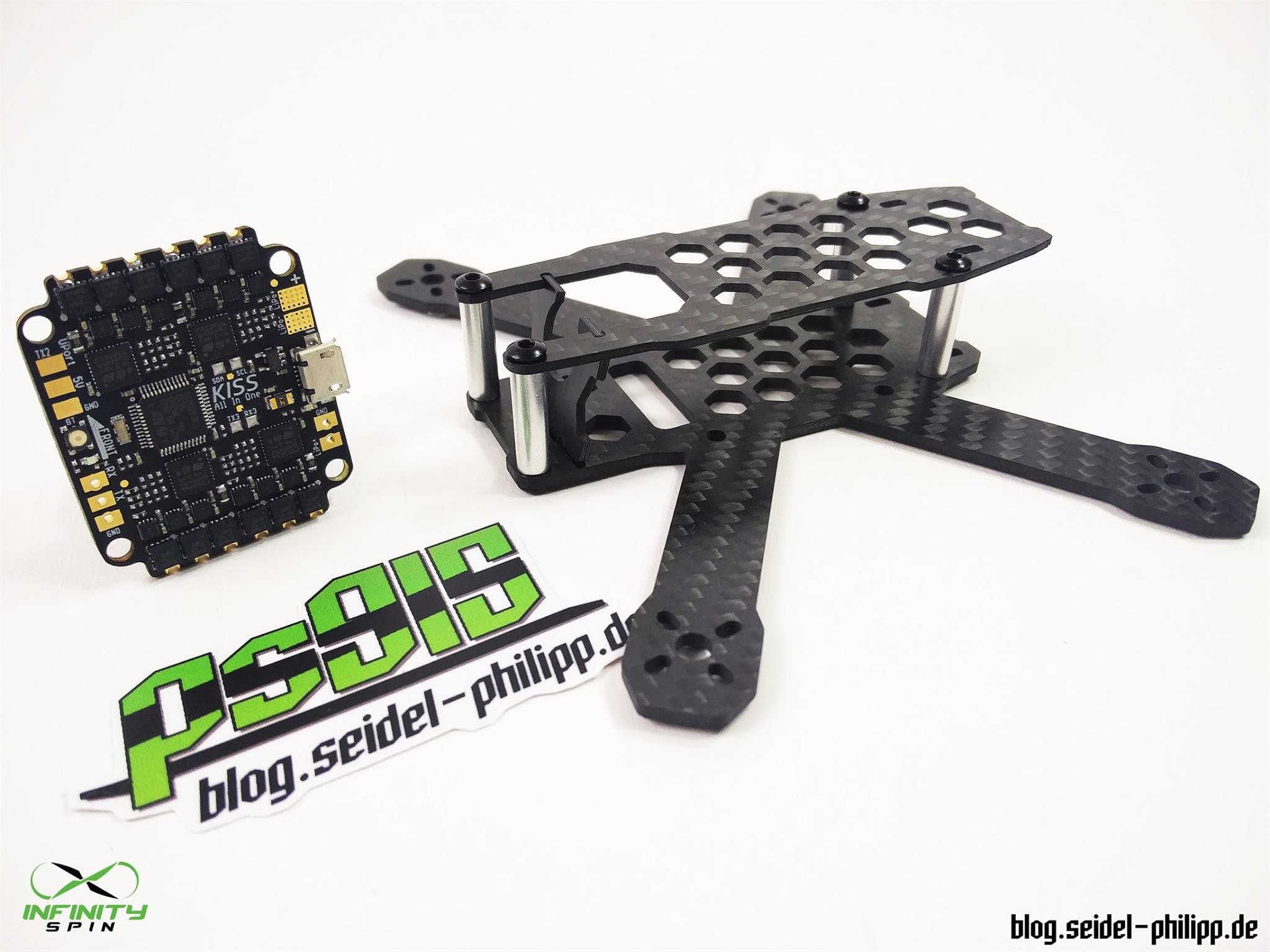

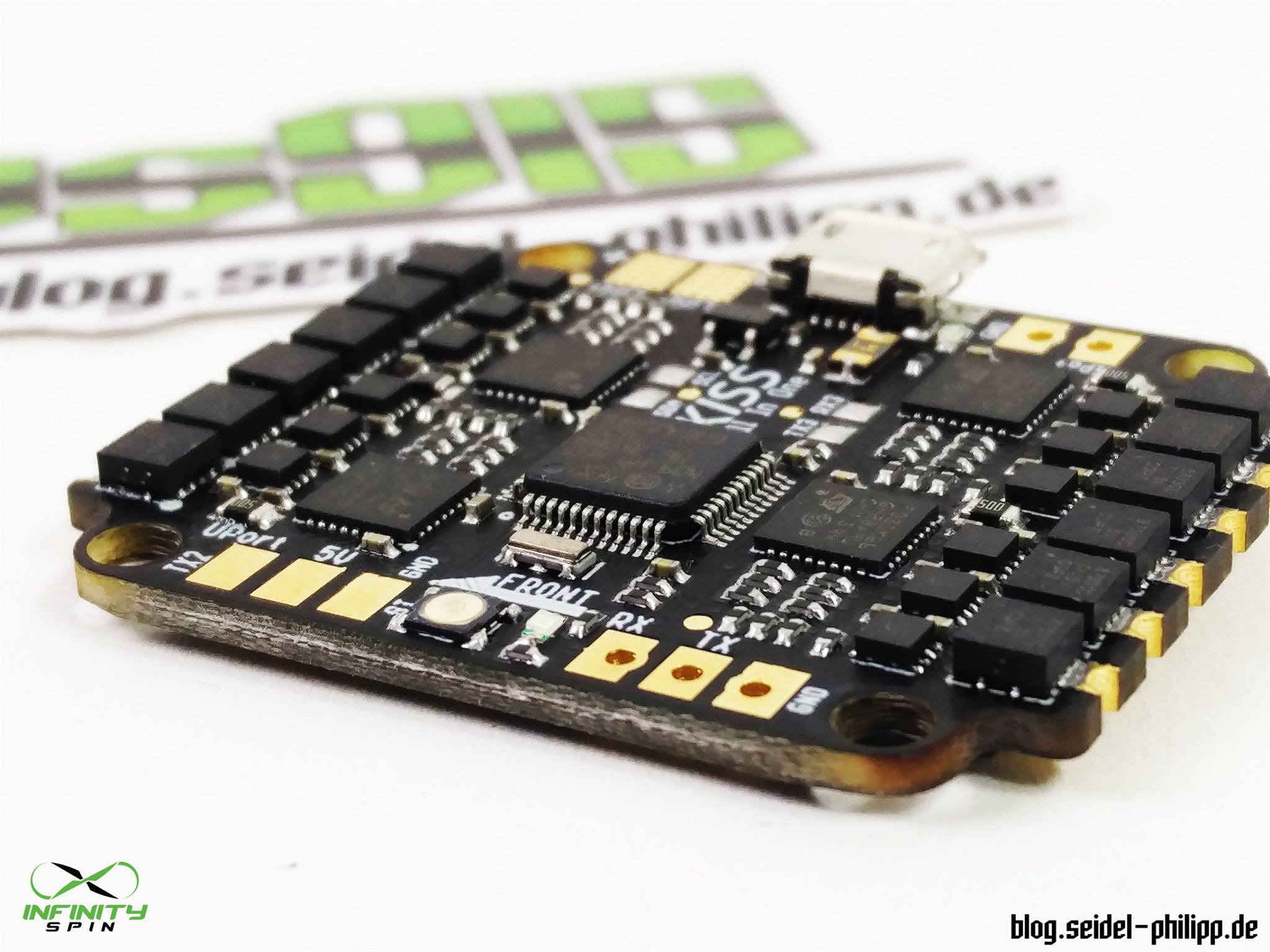

kissfc-aio-09C’est la solution choisie pour la Kiss FC AIO de Flyduino : elle contient le contrôleur de vol, un F3, mais aussi les ESC, le tout dans un encombrement de 3,5 x 4,125 cm pour un poids de 11 grammes. Les trous de montages sont à 3 x 3 cm. Et les ESC ? Sur la version beta, ils ne sont que de 8A pour du 2S à 4S (avec limiteur à 10A). Ils seront très probablement plus costauds dans la version finale. Que se passe-t-il si l’un des ESC lâche, faudra-t-il changer toute la carte ? C’est à voir – mais on peut le supposer. Pas de prix ni de disponibilité pour le moment, la carte est encore en développement. Philipp Seidel m’a laissé entendre que des fonctions supplémentaires seront ajoutées à la version définitive, qui aura par ailleurs un look un peu différent. Stay tuned, donc, cette version n’est qu’une entrée en matière ! Merci à Philipp pour son autorisation de publication des photos.

Source : le blog de Philip Seidel via sa page Facebook

D’autres photos

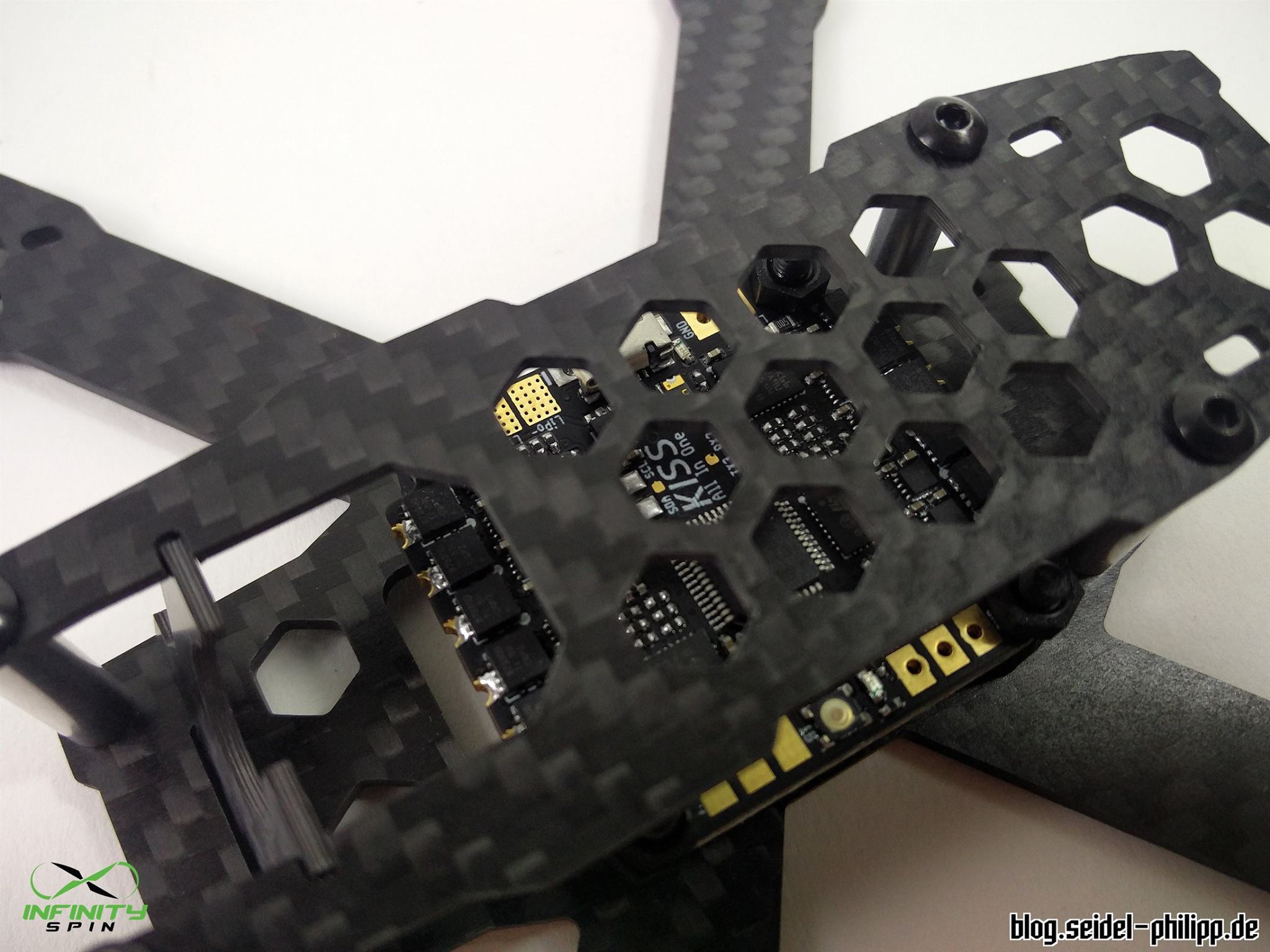

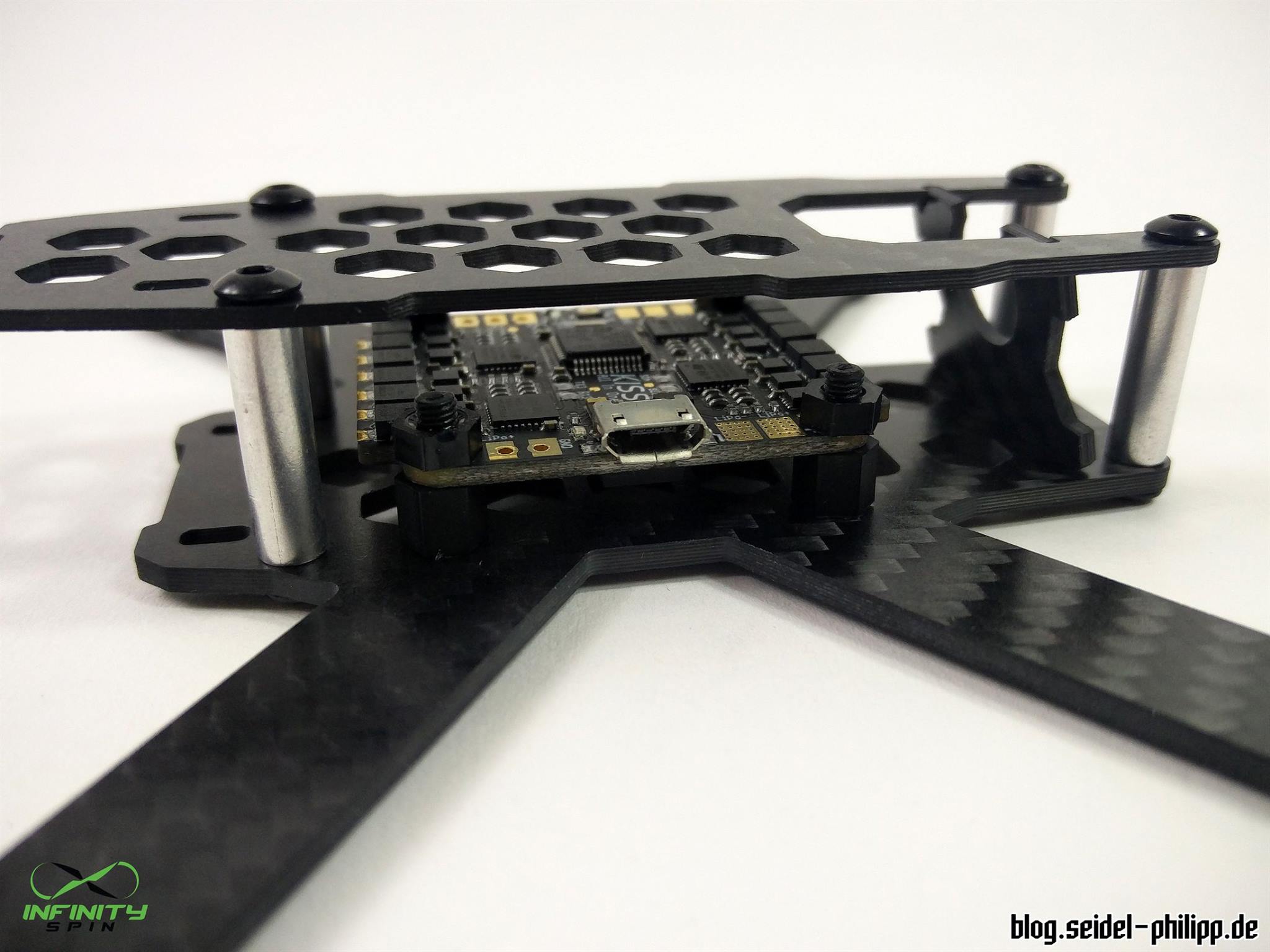

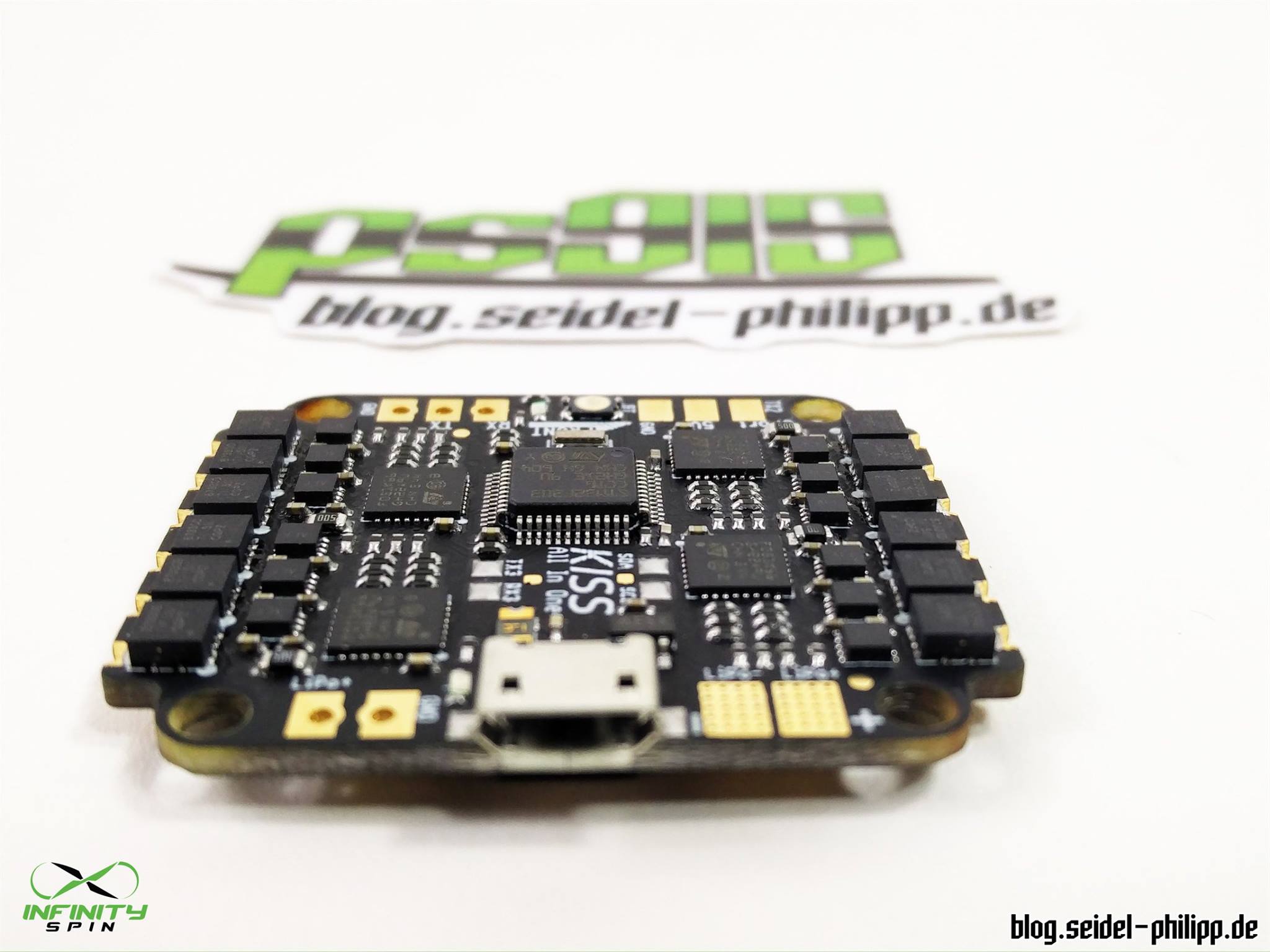

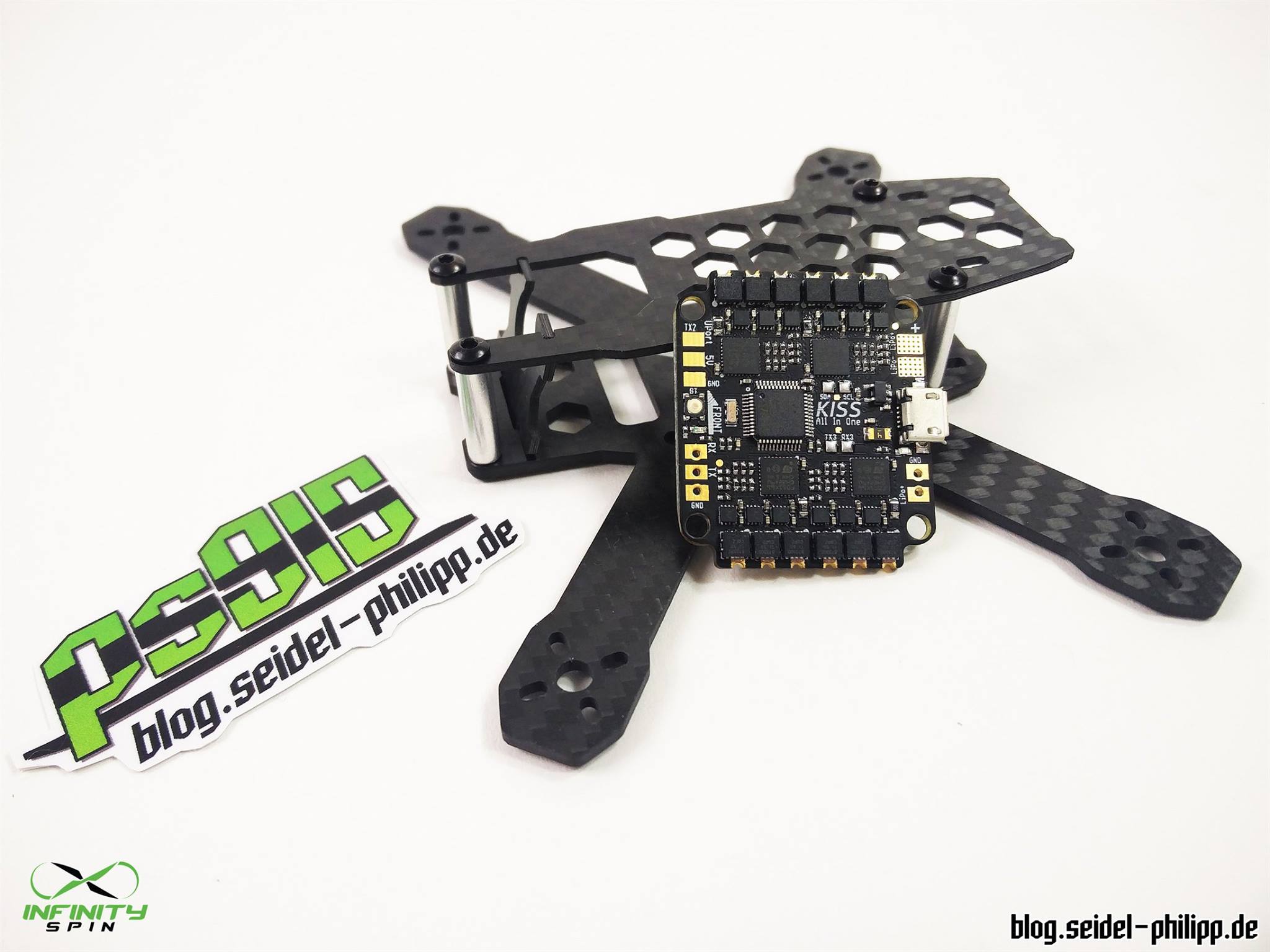

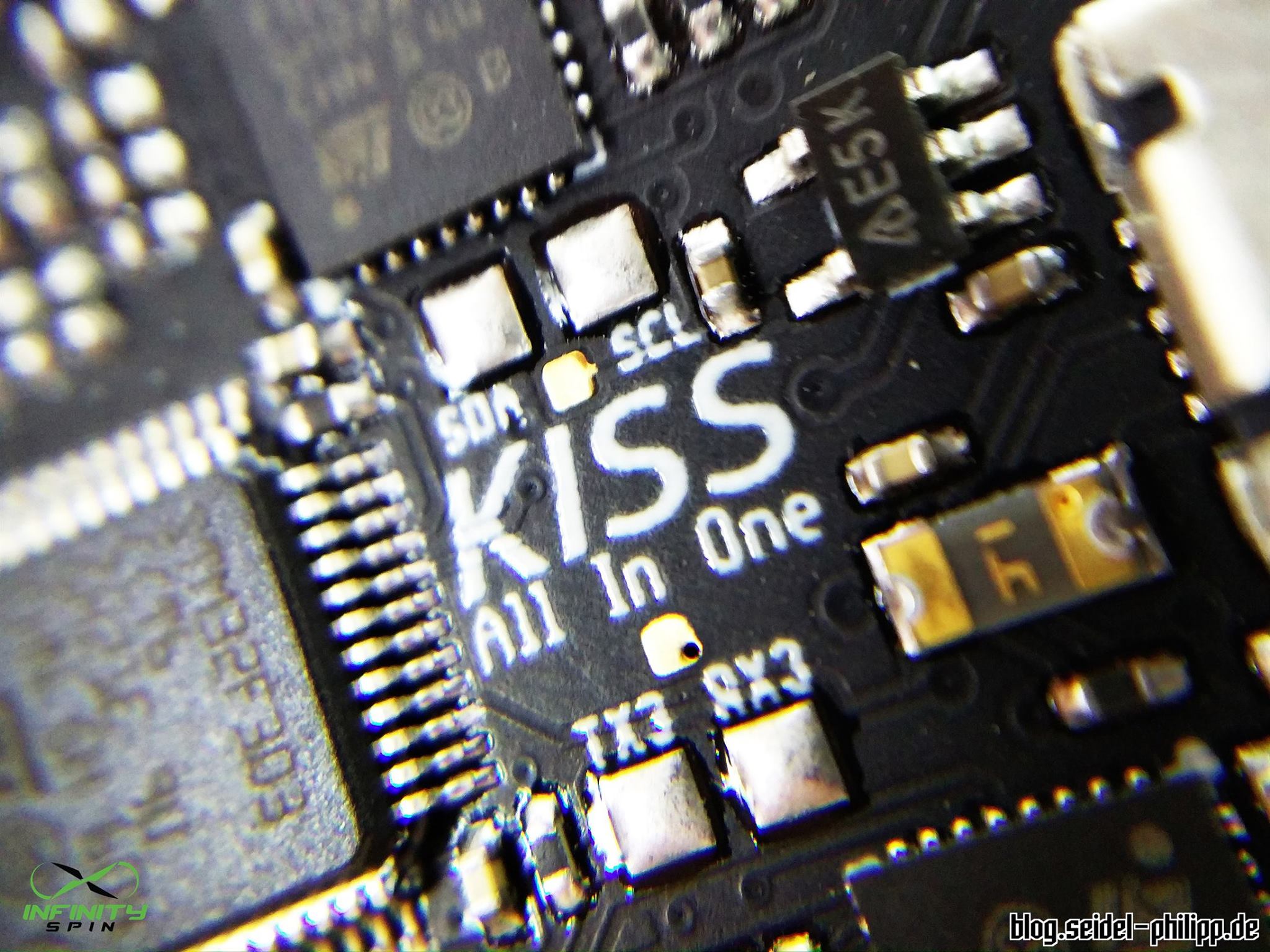

kissfc-aio-13 kissfc-aio-08 kissfc-aio-07 kissfc-aio-04 kissfc-aio-01 kissfc-aio-02 kissfc-aio-05 kissfc-aio-10 kissfc-aio-11 kissfc-aio-12
