Eachine TX02 Super Mini 200 mW

12
1501

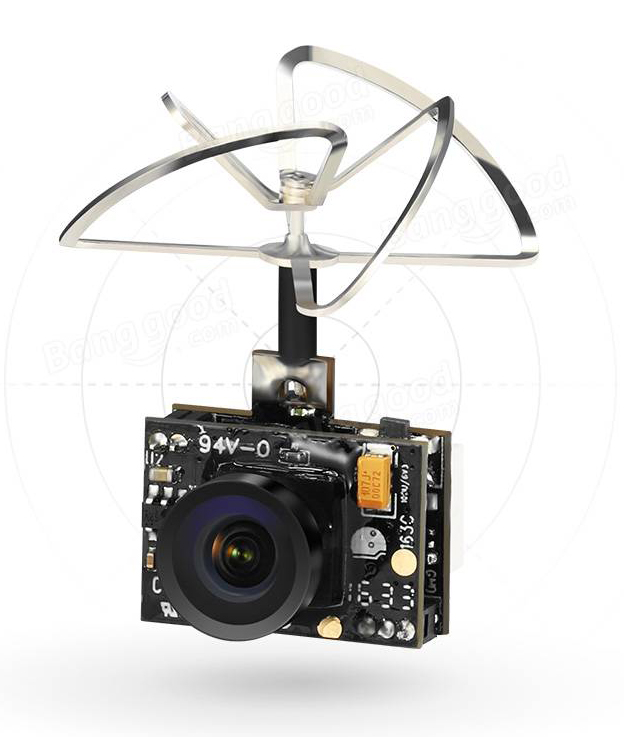

eachine-tx02-200mw-01Excellente nouvelle pour les pilotes de nano machines ! Le TX02 de Eachine, qui associe une caméra 600TVL très grand angle à un émetteur vidéo en 5,8 GHz, est disponible dans une version en 200 mW ! Evidemment, cette puissance d’émission n’est pas autorisée en France, ni en Europe. Mais pour tous vos nombreux vols à l’étranger, vous gagnerez en portée, aussi bien pour les vols en intérieur qu’en extérieur.

Et puis…

L’alimentation prend du 3,5V à 5V, ce qui signifie qu’il est compatible avec les batteries 1S des nano-multirotors. Et nano-ailes, et nano-avions. Ses dimensions sont de 2 x 1,3 x 0,6 cm sans compter l’antenne, 2 x 3,4 x 0,6 cm avec, pour un poids de 4,57 grammes. L’émetteur fonctionne sur 40 canaux que l’on choisit avec un interrupteur, dont le Raceband d’ImmersionRC, avec une LED de contrôle, et diffuse le signal via une antenne à 4 lobes. La consommation risque de mettre à genoux la batterie assez rapidement : elle est de 500 mA. Mais si l’appareil est bien protégé des parasites moteurs, alors… need ! Le Eachine TX02 Super Mini 200 mW est proposé pour un peu moins de 21 € chez Banggood (avec le port mais hors taxes).

D’autres photos

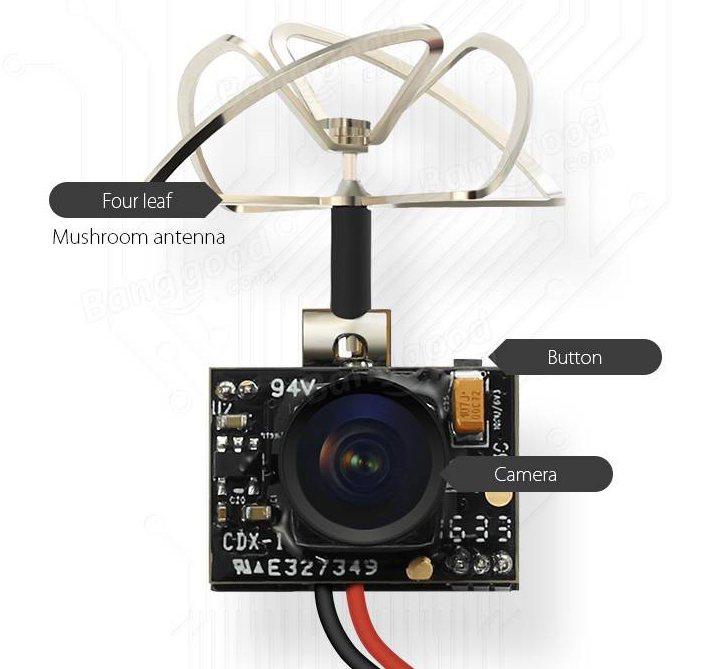

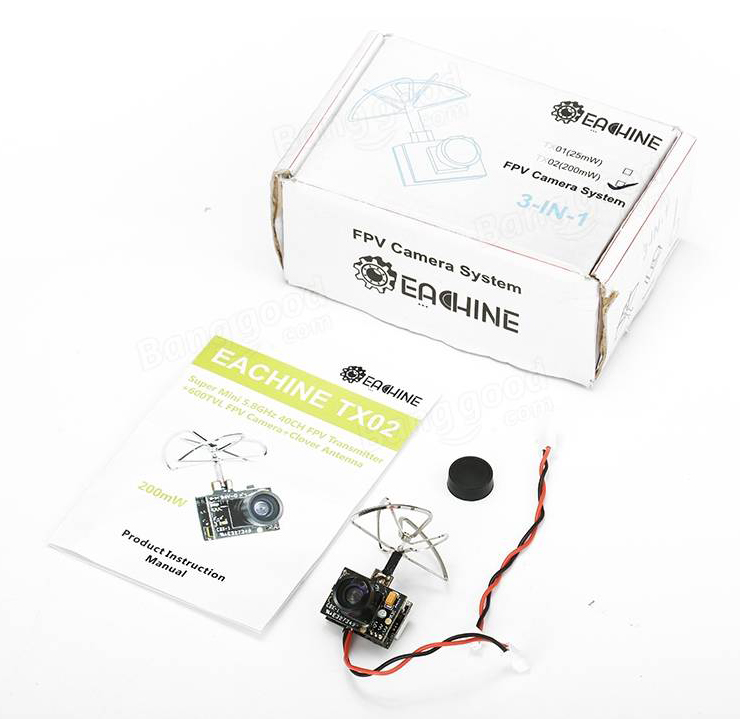

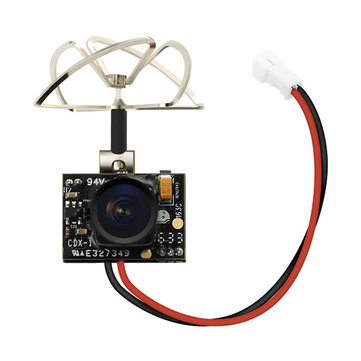

eachine-tx02-200mw-03 eachine-tx02-200mw-04 eachine-tx02-200mw-06

12 COMMENTAIRES

  1. On vit quand même dans un beau monde d’hypocrisie…
    Je serai curieux de savoir le nombre de personnes qui font des vols à l’étranger, ou plutôt hors d’Europe.
    Au fait, quel est le fondement de la limitation de puissance des émetteurs ? Choix technique ? Arbitraire, décidé par on ne sait qui ? Conservé par habitude de ne pas se remettre en question ? Avec coeff de sécurité de 10 ? Impactant dans quel rayon et sur quels équipements ?
    Une étude sérieuse serait intéressante.
    Merci pour tout le travail de découverte et vulgarisation.
    Ah au fait en passant, c’est moi ou la recherche ne fonctionne pas ?

  2. @Ben il y a la TX01 limité à 25mW (largement suffisant pour du proximity) …. mais c’est vrai que tout le monde en pratique vol au delà des 25mW …. Bon après je vois mal les gendarmes sur le terrain avec un analyseur de puissance parfaitement calibré et pas abimé avec l’usage…. Comme les premiers radars à vitesse, où la calibration était fondamentale

  3. @ Ben : Tu noteras que j’en parle avec une pointe de dérision… Plus sérieusement l’ARCEP a refusé toutes les propositions de tests de propagation. L’un de ses responsables est allé jusqu’à me menacer (oralement, je n’ai pas de preuves) de me faire condamner si je menais des tests au-delà de 25 mW en France…
    Pour la recherche, ça fonctionne pour moi, mais tu n’es pas le premier à me le dire 🙁

  4. @ SeByDocKy : Ils seraient obligés de saisir le matériel pour faire des tests en labo. Je suppose qu’il n’y a aucune chance que ça arrive (sauf sur demande liée à des $$$, comme celle d’un assureur confronté à un gros dossier). En attendant, suffit de marquer 25 sur les émetteurs. Pas mW, hein, juste 25 😉

  5. Limitation à 25mw, mais c’est évident voyons…C’est pour éviter d’attraper un cancer des cheveux ! l’ARCEP l’avait déjà compris bien avant l’avènement des smartphones 2, puis 3, puis 4G 😀 🙂 :p

  6. @Fred : bein tu sais les Chinois niveau fiche tech…..ca peut vite etres du même niveau que rire et chanson 😀

    ici:
    http://www.banggood.com/Eachine-TX02-Super-Mini-AIO-5_8G-40CH-200mW-VTX-600TVL-14-Cmos-FPV-Camera-p-1088368.html
    5eme photo,on peut voir que le composant au dessus de la chip 5.8( RTC6705 commun a TOUT les VTX5.8) il y a un composant noir ,probablement le PA(power amplifier)de sortie qui donne la puissance du VTX mais ca peut etre aussi un micro contrôleur pour l’encodage des CH et de l’afficheur 7 segments…si c’est bien un PA,c’est probable qu’il fasse 200mw
    alors que ici:
    http://www.rcgroups.com/forums/showthread.php?t=2742661
    3eme photo,on peut voir que le composant au dessus de la chip 5.8 n’ai pas le même(l’implantation ressemble plus a se qu’il y a dans un VTX 20/25mw),sans PA,c’est du 20/25mw

    mais que croire avec des photos clairement rafistolées image 3d(antenne)+ vrai image de PCB?????

  7. @ Fred : Tu fais les test hors France de toute façon, et tu publie les infos en France juste a titre informatif.
    Comme cela les protocole de test a l’étranger sont pas soumis a la réglementation intra-frontiere.
