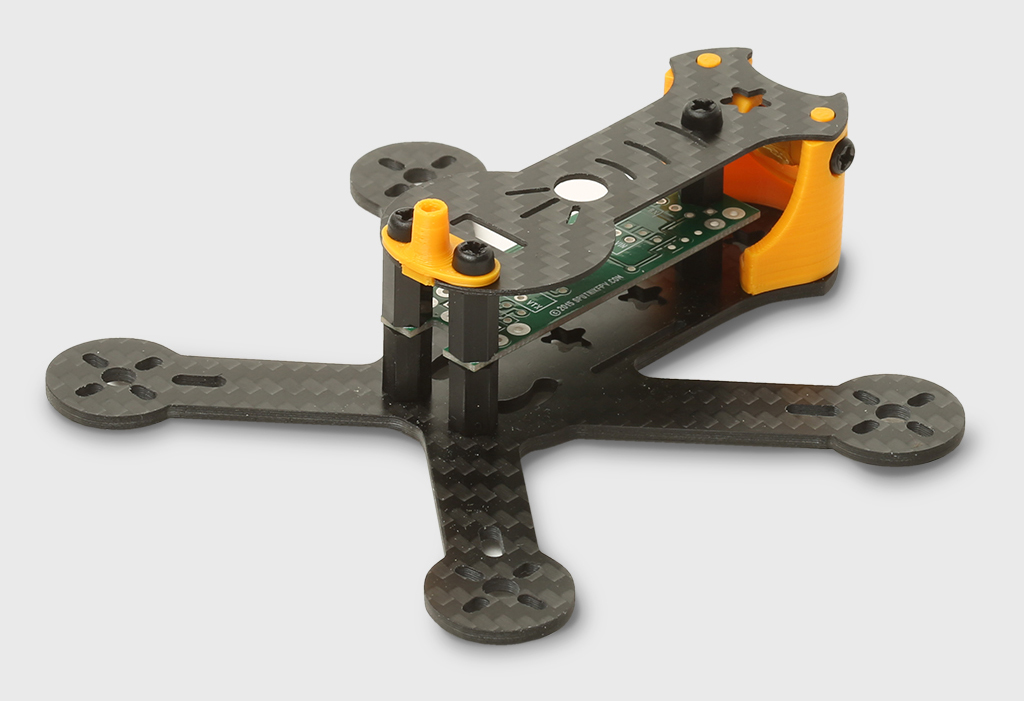

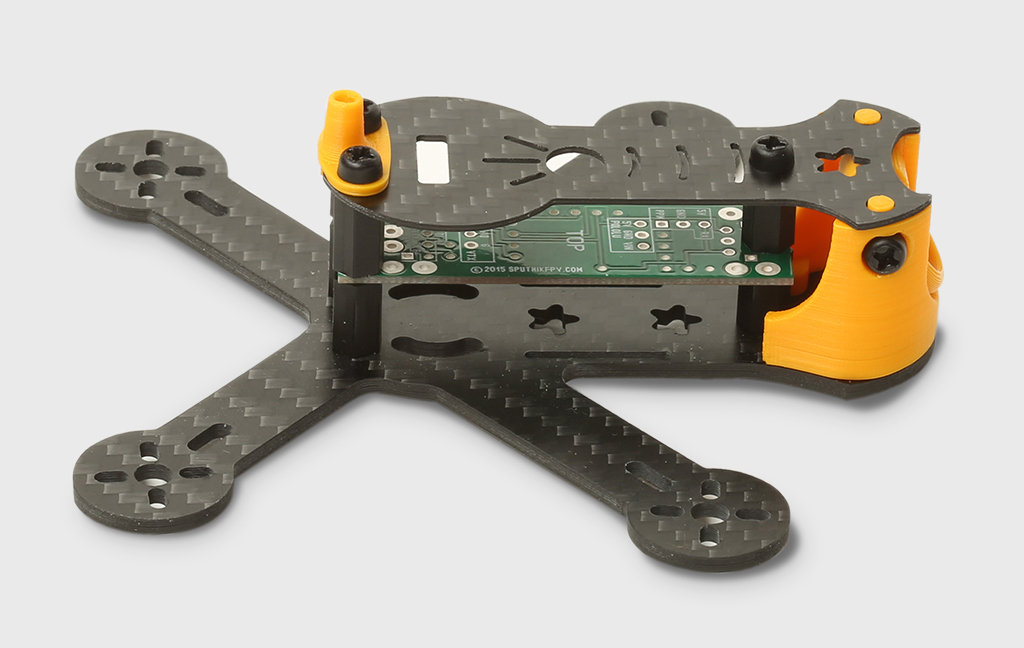

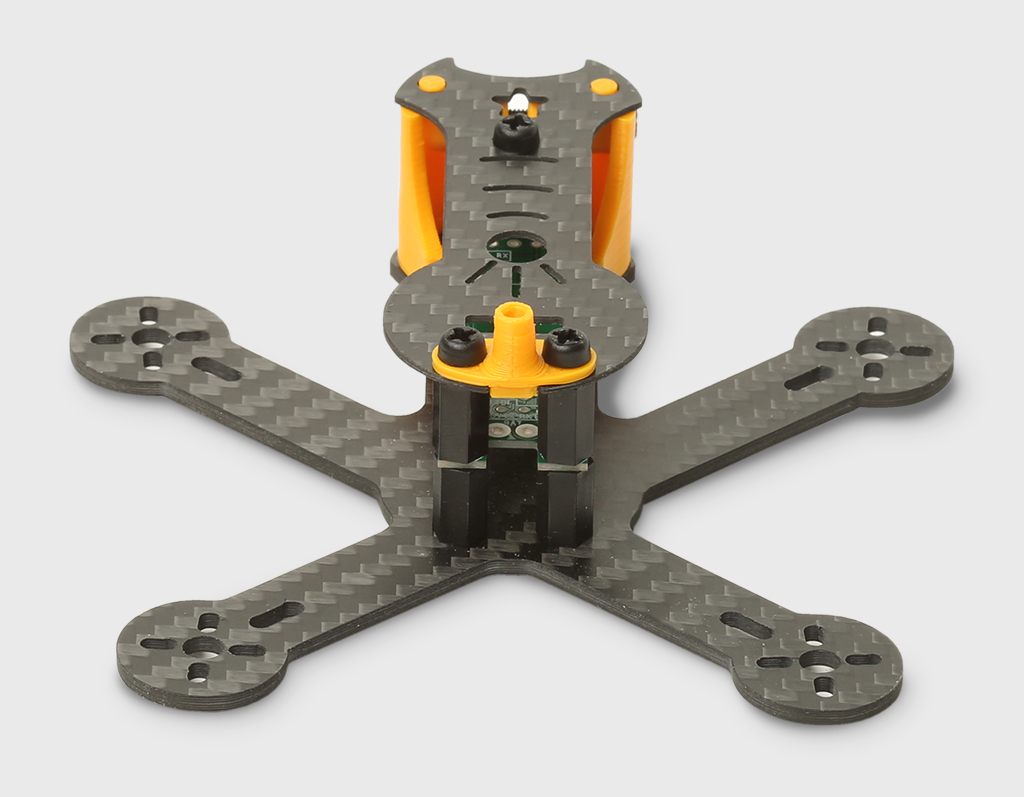

Voici l’un des plus petits FPV racers qui soient ! Après le SP117 qui n’était pas bien gros, voici le SP99 ! Il repose sur une PDB qui a déjà fait ses preuves sur les autres modèles de Sputnik, prévue pour un contrôleur de vol AfroMini 32 rev3. La frame en carbone 3K, de 2 mm d’épaisseur pour la plaque inférieure (qui comprend les bras), 1 mm pour la plaque supérieur, inclut un support inclinable pour la caméra, destiné à accueillir une toute petite 600TVL. Ainsi qu’un Micro MinimOSD et un step-down Polulu. Le design en X est surprenant, l’équilibre étant atteint en plaçant la batterie très en arrière. On attend des photos de l’appareil entièrement monté…
Les conseils d’équipement
L’équipe de Sputnik recommande de motoriser le SP99 avec des moteurs brushless RX1104 ou des RX1105 pilotés par des ESC 20A de 2 à 4S pour des hélices RX2535 (sachant qu’il est possible d’utiliser des 1306, mais en coupant les hélices RX2535). Il faut ajouter le Polulu pour gérer la tension, le contrôleur de vol AfroMini 32 rev.3, la caméra 600TVL petit format, l’émetteur vidéo, le Micro MinimOSD, un micro récepteur radio PPM, une batterie 3S de 400 à 600 mAh. Et un buzzer 5V, parce que retrouver la bestiole dans de hautes herbes peut devenir un cauchemar… Il faudra aussi des doigts de fée, des talents de micro-soudeur, et une bonne dose de patience doublée de zenitude… La frame du SP99 est proposée à partir de $34,99 chez SputnikFPV (hors port et hors taxes).

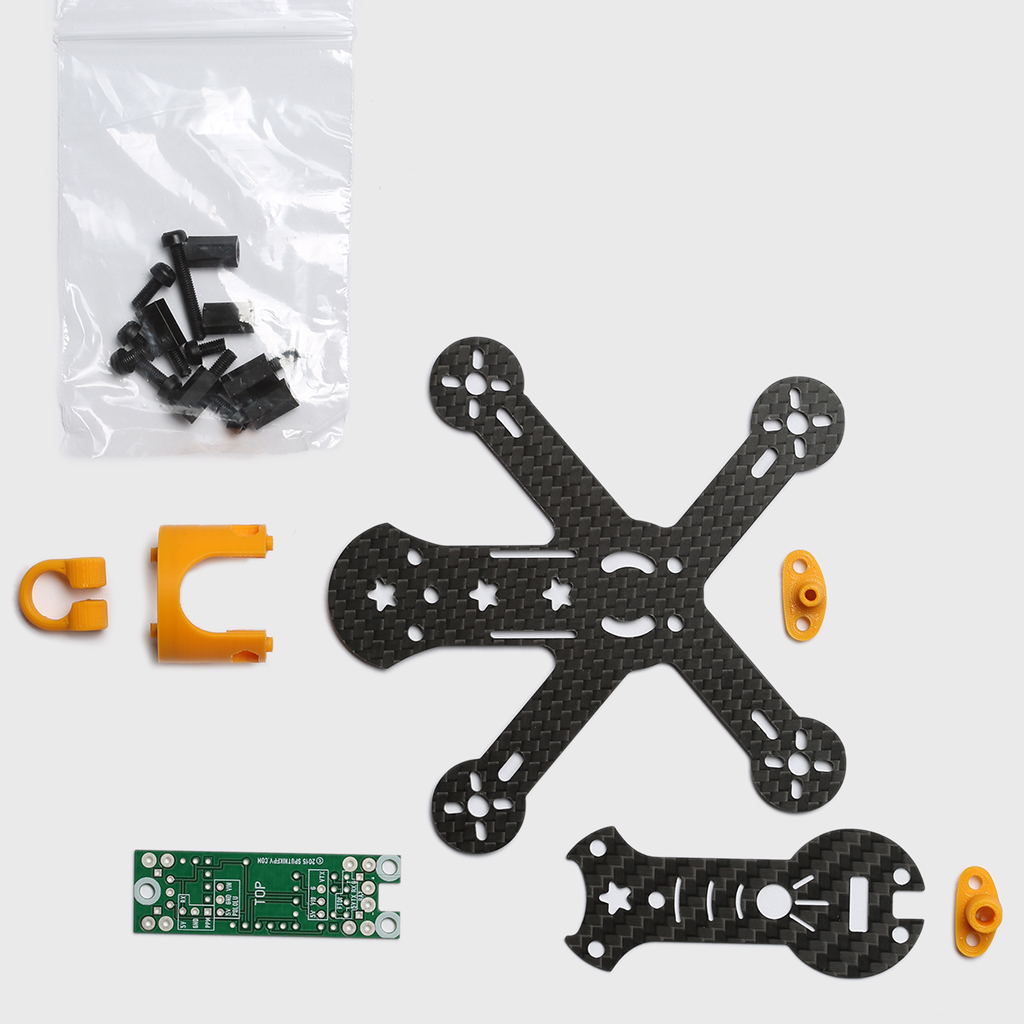

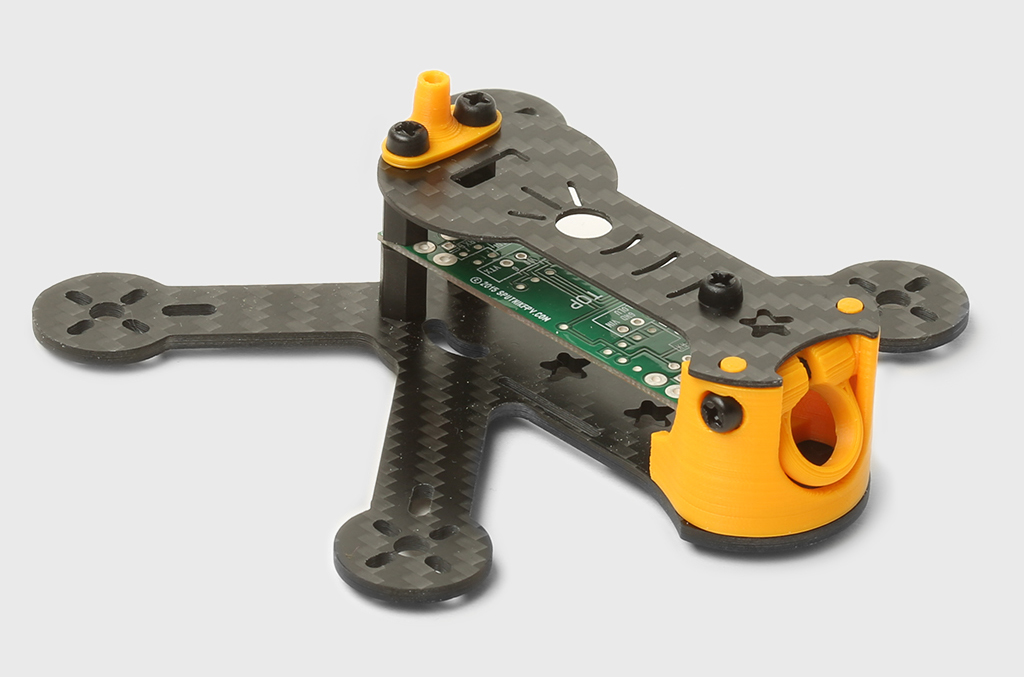

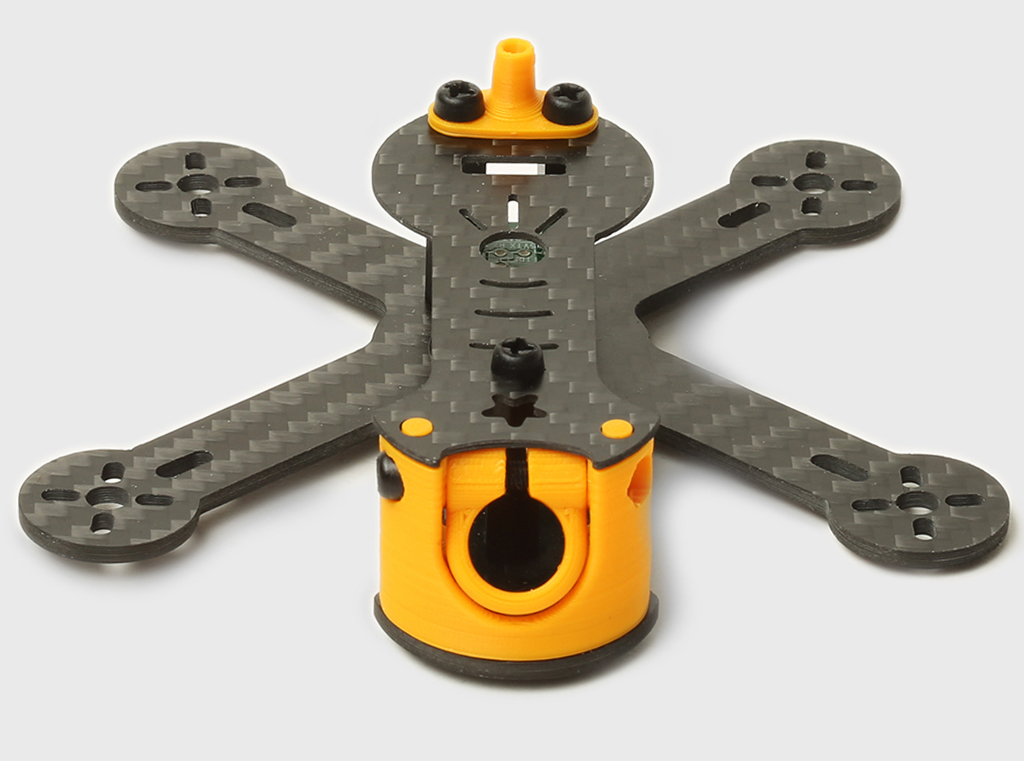

D’autres photos
Une découpe et architecture surprenante, pour un pur moment de bonheur j’en suis certain.
