Skyzone RD40 FPV
Quel est l’intérêt de ce récepteur vidéo en 5,8 GHz de Skyzone ? Il est capable de recevoir les images diffusées sur 40 canaux ! Vous connaissez les 32 premiers, ce sont les fréquences des bandes A, B, E et F. S’y ajoute désormais la fameuse plage de fréquences RaceBand initiée par le constructeur ImmersionRC. Elle permet à 8 pilotes de voler simultanément sans expérimenter d’interférences. Une technologie qui a fait ses preuves pendant les courses de Chartres, Aix en Provence, Sacramento et plus récemment Cabourg ! Pour en savoir plus sur RaceBand, plongez-vous dans ce descriptif…
Le premier récepteur compatible

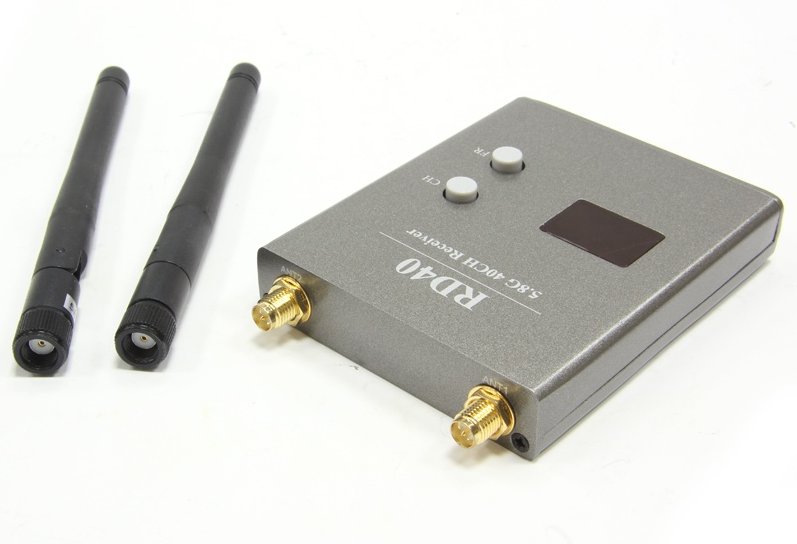

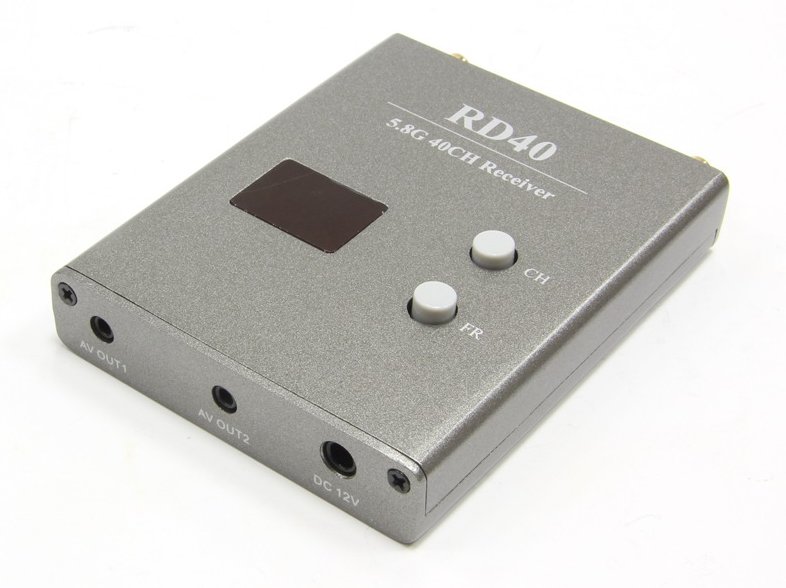

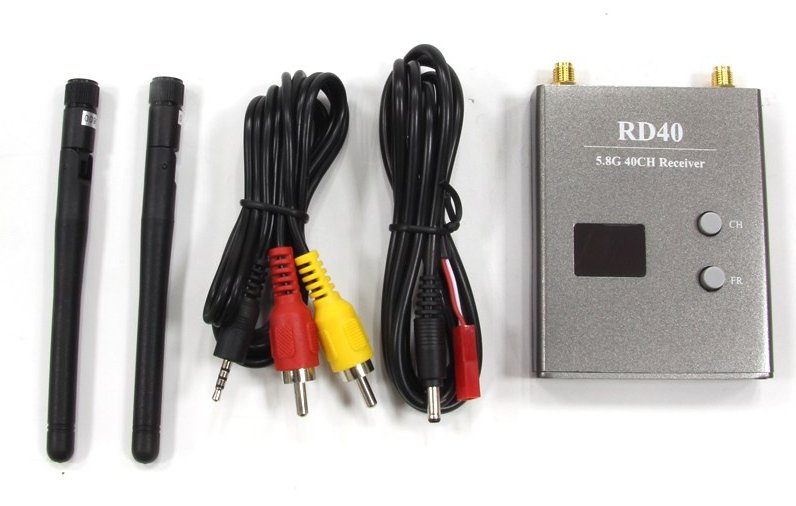

Seul ImmersionRC proposait des récepteurs externes RaceBand, le Uno et le Duo. Voici désormais le RD40 FPV, un modèle Diversity – il intègre deux récepteurs pour optimiser la réception. Il est livré avec deux antennes bâton dipôle, que vous aurez tout intérêt à remplacer par des antennes plus efficaces, notamment des antennes patch directionnelles (au format RP-SMA). Le boîtier mesure 8 x 6,5 x 1,5 cm pour un poids de 100 grammes. Il offre deux sorties vidéo jack. L’alimentation est fournie par une batterie de 7 à 24V (2S à 6S), via une prise JST rouge. Une LED indique la plage de fréquence et la fréquence, le choix s’effectue avec 4 boutons en façade. Le prix ? Le RD40 sera disponible pour environ 50 € chez Banggood (avec le port, mais hors taxes). Il faudra évaluer la qualité de la réception une fois le récepteur en mains…

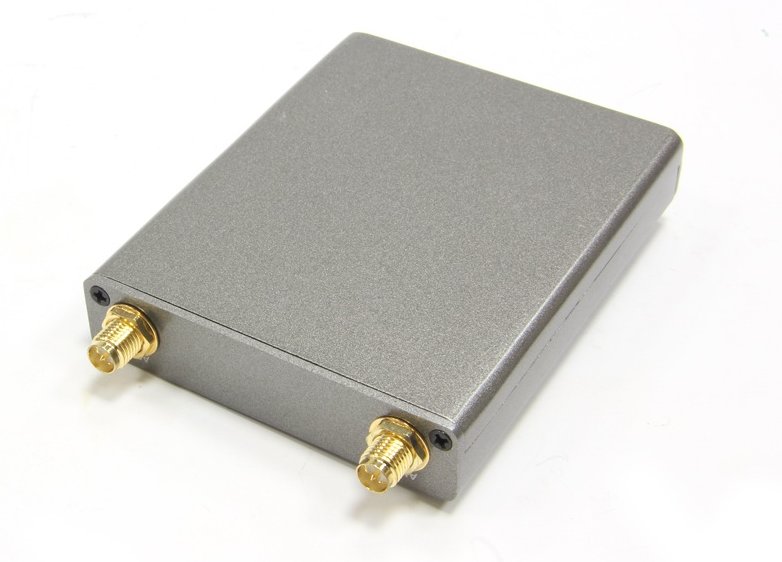

D’autres photos
Alors rodoudou tu l as eu ton nighthnawk?
c’est moche, ImmersionRC démonter leur savoir-faire et ils se font presque griller par des produits concurrents :/
la différence de prix est énorme, j’espère que niveau qualité de réception ils resteront devant !
On remarque une Sortie A et B mais il n’y a pas de sortie « Diversitiy » comme le FR632.
Cela veut dire que les 2 sont diversity ?
bonjour ts le monde
je dois acheter les lunettes fatshark v3
pas d’émetteur diversity en vue
mais quel émetteur est équivalent de celui ci
merci
Hum intéressant niveau prix …
Maintenant quand je vois le diversity de mes lunettes skyzone (changement d’antenne sensible comparé à un DUO par exemple) j’espère qu’ils ont fait mieux.
Attention, skyzone est passé aux prises microjack sans prévenir ! (2,5mm de mémoire contre 3,5 sur les anciens) , adieux la compatibilité avec les anciens câbles/récepteurs).
La raison ? Le marché émerge, donc ya pas norme, donc c’est le bordel… chacun fait qui lui chante.
Si on pense pas au course, il y a ça aussi :
http://www.banggood.com/Eachine-LCD5802S-5_8G-32CH-Diversity-Receiver-Monitor-7-Inch-with-Build-in-Receiver-Battery-p-993668.html
ou ici, pas un mauvais vendeur que vous adorer tous :
http://www.banggood.com/Eachine-LCD5802S-5_8G-32CH-Diversity-Receiver-Monitor-7-Inch-with-Build-in-Receiver-Battery-p-993668.html
Plutôt ici le mauvais, pardon :
http://hobbyking.com/hobbyking/store/__68631__7_inch_800_x_480_5_8GHz_32CH_Diversity_FPV_Monitor_with_integrated_Battery_and_OSD_RX_LCD5802.html
Ca bug chez moi. 🙂
Ouais bof encore un diversity à -90dbm. À quand les -95dbm. C est surtout sur la sensibilité que l on gagnera en qualité et portée
@Aurelie nous sommes d’accord maintenant à 50€ (HT…), en attendant mieux, ça peut être jouable pour pouvoir profiter des joies du raceband.
@aurelie: en attendant, tu peux investir dans des bonnes antennes genre la pepperbox de chez videoaerialsystem (http://videoaerialsystems.com/antennas/), elle coûte un bras mais +13dB et elle ratisse large en lateral (pas besoin d’un tracking).
Pour être tranquille, j’ai pris un récepteur diversity 4 antennes et j’ai mis 4 antennes différentes:
-pepperbox (videoaerialsystem)
-helical (videoaerialsystem)
-mushroom (videoaerialsystem)
-baton classique
J’ai fait le test, aucune perte d’image ni le moindre parasite visible dans un champ sans obstacle. Reste à tester en sous-bois…
@airvb, ok, ca doit surement envoyé du steak ton truc, mais rien qu’une pepperbox coute déjà 100€. C’est loin d’etre une conf pas cher !
Je te conseille de ne pas mettre une antenne baton, ca n’a aucun interet 🙂
Oui elle coûte un bras mais le gain est élevé et elle ratisse sur 180 degrés, ibCrazy son concepteur estime qu’avec une telle antenne le diversity est même inutile. Ça a l’air vrai d’après mes premiers tests. Je préfère quand même assurer le coup surtout que mon diversity 4 antennes je l’avais acheté depuis un moment sans l’utiliser.
La helical c’est pour les longues distances, la mushroom est là au cas où je passe derrière la pepper. Reste la bâton que je remplacerait par une mushroom à l’occasion.
Avec ça je capte les petits bonshommes verts 😉
Rodoudou tu as recu ton nighthawk ? Si oui il est bien?
En regardant les notices de ce recepteur et d’autres modéles je vois qu’il est question soit de diversity soit de dual receiver.
Certains disent qu’ils switch sur la meilleur réception d’autres qu’ils sont diversity, oui mais comment…..
Alors je me demande qu’elle est la vrai technologie embarquée dedans qui à mon avis peut faire la différence :
_ Est ce un swith qui prend le meilleur signal des 2 antennes ?
_ Est ce qu’il y’a un coupleur dedans ( donc atténuation au moins de -3dB) qui mixe les 2 signals ?
_ Est ce vraiment une diversity avec la prise en compte des 2 signal pour en créer 1 seul en sommant les 2 signals et en faisant un déphasage à l’entrée entre les 2, donc un peu plis d’électronique que le travail réalisé par un simple coupleur ?
@AIRVB et la note finale de tout ton matos s’élève à combien ? 🙂 Ceci dit, j’aimerai bien avoir la même chose
@fabrice01: chaque module de réception sort un signal rssi (received signal strengh machin) en plus de la video et de l’audio. Un comparateur permet de switcher la video/audio de tel ou tel module sur la prise de sortie suivant laforce du signal reçu.
@sebydocky: ça doit friser les 300€… gloups ! une bonne installation radio c’est d’abord des bonnes antennes, c’est comme en audio, il vaut mieux avoir de bonnes enceintes et un ampli pourri qu’un bon ampli sur des enceintes de merde.
@AIRVB,merci de l’info.
j’ai trouvé un peu plus d’infos sur les différentes technique de diversité dans ce document, http://epublications.unilim.fr/theses/2008/tounou-charles/tounou-charles.pdf.
Je n’ai pas tout compris et vite été perdu dans les explications complexe et les formules, mais les pages 20 à 31 du document dégrossissent un peu les différentes familles et sous familles.
De ce que je comprend du switch qui serait celle utilisée dans les récepteur utilisée en fpv, elle est trés rapide sur sa sélection qui se déclenche sur un seuil mais par contre ne prend pas forcément en compte le meilleur signal, page 30.
C’est un peu court comme résumé vu le sujet complexe je l’avoue…..
Je le posais une question, vaut il mieux une paire de lunette avec rx diversity (je penses aux skyzone) ou une paire de bonne fatshark avec un rx duo immersion RC ?
@fabrice01: scénario d’une bascule par erreur basé sur le rssi:
tu as la fréquence A, un autre drone la fréquence B qui déborde un peu sur la A (harmoniques, parasites…). Si vous êtes à la même distance pas de pb, le signal parasite du drone B est nettement inférieur à celui de ton drone. Si ton drone est très éloigné de tes antennes et le drone B proche, il peut arriver qu’une antenne capte mieux le signal parasite du B,que ton faible signal A pourtant le bon. Ça a d’autant plus de chance d’arriver si le drone B est équipé d’un émetteur de plus forte puissance que le tien. En vol à plusieurs il vaut mieux utiliser des puissances équivalentes.
@skydingo: diversity sur les lunettes ça a un côté pratique car pas de fils de doubles batteries etc… mais tu te limitera à des antennes de réception type omnidirectionnelle (champignons) à faible gain.
diversity séparé, tu peux le monter sur un mât (trépied photo) et utiliser des antennes plus sophistiquées avec plus grand gain. C’est ce que les pilotes fpv utilisent en course.
Merci pour ta réponse AIRVB
Bonjour, et merci pour votre travail.
Comme beaucoup je suis à la recherche du graal en réception fpv, un diversity high sensitivity raceband. Je viens de découvrir un high sensitivity (-95dBm) en 32ch Raceband, le connaissez vous? R600 OLED Display 5.8G 32CH Receiver with RaceBand.
En le couplant à une antenne 5 ou 6 lobes, le diversity ne serait peut être pas nécessaire en forêt?
@MerlinX : Non, je ne le connaissais pas ! Intéressant ! Il faudrait faire des tests de portée avec et sans obstacles avec des matériels Diversity et Haute sensibilité, et mixer tout ça avec des changements d’antennes. Je manque de temps pour le faire, mais ça m’intéresse énormément !
Lumenier a aussi un récepteur raceband en -95dBm, Lumenier RX5GR 5.8GHz 32CH Raceband. Du coup je vais attendre vos tests et retours pour savoir si je saute le pas, ou si j’attends la sortie d’un diversity high sensitivity raceband 40ch ( qui n’existe toujours pas )
