Blade Nano QX FPV, le test
Les Teleporter V4

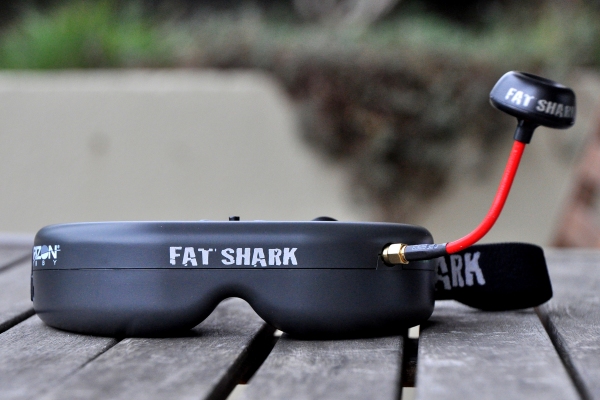

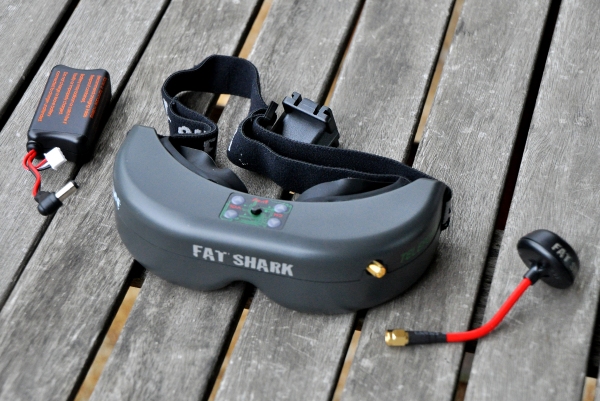

La paire de lunettes Teleporter V4 de FatShark mérite qu’on s’y attarde un peu. C’est une version qui est exclusivement commercialisée par Horizon Hobby, celle de FatShark étant la V3. Les deux modèles sont très similaires. La paire de lunettes repose sur deux écrans LCD de 320 x 240 pixels, un module de réception simple avec une antenne Spironet et une batterie Lipo 7,4V 760 mAh. L’image est correcte, sans plus – la faible résolution est handicapante. Des boutons permettent de choisir parmi les 7 canaux Airwave du 5,8 GHz, de modifier la luminosité et le contraste.
La tracking !
Les Teleporter V4 incluent un module destiné à piloter le tracking avec les mouvements de la tête. A quoi ça sert ? Vous avez entendu parler ou vu des appareils équipés d’une caméra pilotée à distance par deux servos, ce qui permet de l’orienter dans la direction vers laquelle pointent les lunettes. Pour faire simple, imaginons que vous soyez en vol stationnaire. Vous tournez la tête vers la droite et le bas : la caméra à bord suit le mouvement et pointe vers le bas à droite. Top Gun n’est pas loin, highwaaaaay to theeee danger zone, danger zone. Dans le cas du Nano QX, le principe est le même. Mais la caméra n’est pas pilotée par des servos…
Comment ça marche ?

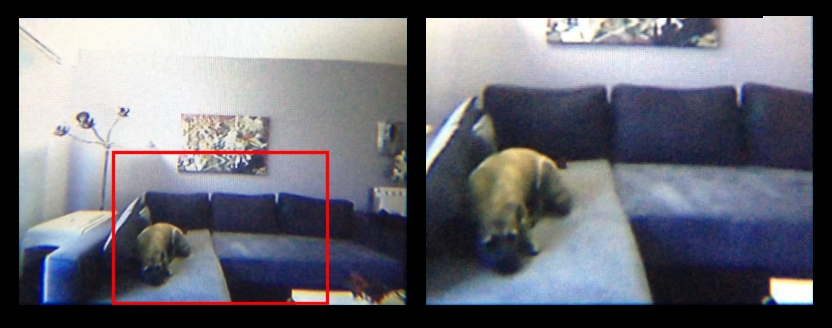

Le tracking proposé par les Teleporter V4 est numérique. Sans tracking, vous voyez l’intégralité de l’image, d’une résolution de 320 x 240 pixels. Si vous faites une pression longue sur le bouton de contrôle de la luminosité, le cadrage se resserre au milieu de l’image. La résolution est donc bien inférieure à 320 x 240 pixels (environ 150 x 120 pixels).
Mais si vous bougez la tête et donc les lunettes, le cadrage se déplace pour donner l’illusion que la caméra change de direction. Le principe est assez proche de celui utilisé par Parrot avec son Bebop. En pratique, ça donne quoi ? Ca fonctionne… Ca, c’est le point positif. Mais d’une part l’image est d’une résolution vraiment médiocre, qui s’apparente à un amas de pixels. D’autre part, le débattement est faible. Ne comptez pas regarder vraiment sur votre droite ou votre gauche. Simplement un peu à droite, un peu à gauche. Ce tracking est donc une bonne idée, mais dans la pratique c’est un simple gadget que vous allez utiliser une fois… puis oublier définitivement.
Lunettes, quelques précisions

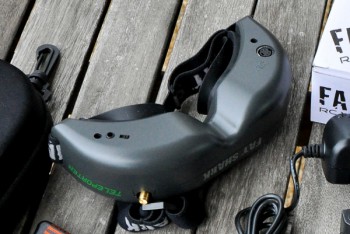

Sous la paire de lunettes se trouve un interrupteur destiné à choisir entre le mode de réception vidéo intégré (avec le récepteur dans les lunettes) et le mode AV/In qui vous permet de recevoir le signal sur un récepteur externe et de l’envoyer dans les lunettes. Juste à côté, une prise jack 3,5 mm. Pour le câble vidéo, évidemment ? Non, perdu. C’est la prise pour un casque audio. La prise jack 3,5 mm pour la vidéo est loin de cet interrupteur, sur la droite de la paire de lunettes, à côté de la prise d’alimentation. Une conception un peu bizarre. Sachez que la sortie vidéo (dans le cas d’un usage avec le récepteur interne) ne diffuse que l’image complète, pas le zoom numérique du tracking même quand ce mode est activé. En revanche, si vous regardez la vidéo en provenance d’un récepteur externe sur les Teleporter V4, vous pouvez profiter du tracking numérique.
Avant de décoller

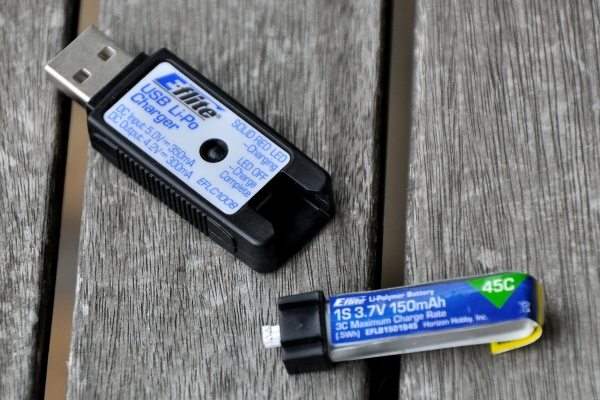

Il faut recharger la batterie du Nano QX FPV. Pour cela, Horizon Hobby fournit un chargeur de type USB à une seule prise. Il faut compter environ 40 minutes pour obtenir une pleine charge. L’appairage entre la radiocommande et l’appareil est rapide : lorsque la diode bleue passe au fixe, vous êtes prêt à décoller. Pas d’image ?
Il se peut que la caméra du Blade Nano QX FPV n’émette pas sur le bon canal. Deux solutions pour y remédier. Soit changer la fréquence avec le petit bouton de la caméra VA1100 : il faut retirer le canopy pour y accéder. Soit changer la fréquence sur le récepteur ou la paire de lunettes. C’est généralement la manipulation la plus facile. L’image est correcte, avec des couleurs bien respectées et peu de grain, mais le manque de résolution est flagrant. La caméra se débrouille plutôt bien lorsque la lumière est faible, mais elle souffre d’un « bug » que nous n’avions pas découvert lors du test de la caméra VA1100 – il a été débusqué dans les forums de RCgroups. Lorsque la zone centrale de l’écran est noire, c’est tout l’écran qui s’obscurcit d’un coup. Et l’image revient quand un peu de lumière revient dans cette zone centrale. Fort heureusement, dans les conditions normales d’utilisation, le souci n’apparait jamais, ou du moins pas suffisamment longtemps pour être handicapant.
Trop bien FRED la vidéo chez toi
J’adore la mine désabusée de Polka, qui regarde passer le moustique, et son maître avec un truc bizarre sur la tête.
Elle en a l’habitude depuis le temps, elle est adorable.
Encore merci pour tout ces tests divers et variés tout au long de l’année.
Bonnes fêtes à toi, amicales pensées à Isabelle, et pleins de caresses pour Polka.
Cordialement.
Franck.
Merci FRED, pour ce Cadeau de Noël avec ce super test …et à tous les autres que durant cette année 2014 tu as su nous régaler dans notre passion.
Joyeux Noël à toi et Laurent et bonnes fêtes !
Asmatix.
Même le 25 décembre tu nous sors un article !
Tu comptes quand même poser une journée de
Congés 😉
Longue vie a helicomicro
C’est une bonne machine, rien à dire …. Allez, avec un VTX de 200mW et 5-6min d’autonomie, ca serait la micro machine FPV parfaite…
PS. Où ranges-tu tout ton matériel ? Moi j’ai déjà une pièce remplie…. j’ose pas imaginer ce que tu as :). En tout, c’est tjrs super rangé, moi j’ai tjrs deux ou 3 modèles de test tjrs sortis 🙂
Ouah 😛
Super article de Noel! Bravo et chapeau bas!
Je pense qu’on atteind ici les limites actuelles de ce qui est faisable…
Vidéo correcte, dommage qu’il y ait l’ autonomie qui ne soit pas top…
Le prix c’est l’ affaire de chacun B-)
Encore bonnes fêtes à tous O:-)
Hello
Bonne fête de fin d’année a vous et bon vols pour cet nouvelle année.
Merci pour tous ces articles a s’envoyer en l’AIR.
Ouaaaouuuhhh, Ze test ! Merci.
Mis bout à bout on arrive sur un prix raisonnable de l’ensemble, mais qui peux quand même en refroidir plus d’un…
Video correcte et sensations au rendez vous. What else ?
Joyeux Noel Fred 🙂
NEED NEED NEED !!! ah non le père le noël est déjà passé.
Merci pour ce test impeccable encore une fois !
Très bien d’avoir aussi décortiqué les lunettes Teleporter V4 car il y a peu d’info précise sur le produit à ce jour. Très intéressant d’avoir testé la sortie vidéo et le tracking. Des infos à partager ! Je passe mon tour sur les lunettes en 320×240 et la petite manette de la version RTF…
Pour ma part, je possède ce beau jouet en version BNF depuis la première et je suis complètement ADDICT !!! Super stable et maniable mais aussi très fragile.
Quelques défauts malgré tout :
– la caméra peut se bouger dans le support camera
– les hélices transparentes cassent vite et s’envolent avec l’usure !?
– la caméra qui devient aveugle en basse lumière et pièces sombres
– maniabilité difficile en descente rapide
– faible portée de la télécommande RTF
Ma vidéo postée sur le forum rcgroups 🙂
https://www.youtube.com/watch?v=0yg_1ty4zD4&list=UU3o6-YbLLIVg4O5yXTyyTdQ&index=2
Super test (Joyeux Noël !). Je viens d’acquérir la version BNF + FatShark Teleporter V4 (j’avais déjà une Dx7S)…
2 Petites questions (pour the Testeur ou toute personne équipée de ce kit)
1/ Si tu as encore le kit sous la main:
Hélas lors de ma commande : point de chargeur pour les lunettes… J’en ai commandé un autre sur une web.boutique mais je ne sais pas si c’est le bon: le mien indique
Model: SF-841000
INPUT: AC110V-240V, 50-60Hz 0.2A max
OUTPUT: DC 8.4V = 1000 mA
Ayant séché les cours d’életro, ce chageur est-il compatible avec la Lipo 2S, 7.4V, 760 mAh. Dans le doute, je n’ai pas chargé la Lipo.
2/ Puis-je avoir une information précise pour enregistrer le vol Nano Qx FPV + Teleporter V4 ? quel matériel, comment ? (désolé … newbee dans le domaine !)
Merci pour les renseignements
1) Oui, ça doit être ok ! A terme, offre-toi un chargeur comme le iMax B6 de SkyRC. Tu chargeras plus efficacement toutes tes batteries par leur connecteur d’équilibrage…
2) Tu peux utiliser la sortie des lunettes avec un câble Jack 3,5 mm vers un mini enregistreur de vidéo. J’utilise celui-ci http://www.studiosport.fr/recepteur-enregistreur-avec-ecran-5-8ghz-p-654.html, mais tu peux en trouver de moins chers qui n’ont pas la partie récepteur…
Merci pour le retour d’expérience 🙂
(ton chat n’a pas l’air de partager ton enthousiasme 🙂 🙂
Thank you ! Je vais pouvoir tester l’engin demain !
🙂 🙂
Polka est maintenant habituée aux cochonneries volantes. Elle ne va même pas me chercher un multi crashé à l’autre bout de l’appart’. Va falloir que je l’entraine 🙂
Et Isa, au passage, est la photographe responsable de la quasi-totalité des clichés shootés en vol en extérieur… Merci pour sa patience (surtout quand je peine en mode 2 😉 )
Bonne fêtes à toi aussi !
Merci pour l’info chargeur.
Par contre pour l’enregistreur, je suis allé sur le site de studiosport –> cet enregistreur est indiqué comme non compatible FatShark (question de fréquences ?)
Un matériel de ce genre est-il suffisant ? une clé d’aquisition (ou alors il faut un matériel en plus ?)
http://www.studiosport.fr/cle-acquisition-usb-easycap-dc60-p-1994.html
Petit HS mais il semble finalement que Hubsan soit décidé à sortir son x4 Pro : MAJ -> http://www.hubsan.com/productinfo_14.html , les caractéristiques sont alléchantes, tout comme le nouveau look.. Il n’y a plus qu’a attendre et espérer..
Fred branche par une connexion filaire pour l’enregistrement je pense, l’incompatibilité c’est je pense pour recevoir directement avec le récepteur 5,8 Ghz le signal depuis un émetteur fatshark ou immersionrc. En passant par un câble jack, tu contourne cette incompatibilité. Fred te le confirmera, je pense.
Joyeux Noël
Je panse donc j’essuie… 😉 un peu fatigué ce soir.
Exactly 🙂
C’est pour ça que je disais qu’il était plus intéressant d’en trouver un sans la partie récepteur qui ne sert à rien avec un câble vidéo.
Oui, une clé EasyCap suffit pour enregistrer. L’avantage, c’est le prix. L’inconvénient, c’est que tu dois te balader avec un ordinateur portable quand tu veux enregistrer…
Merci pour ton test Fred, le petit joujou etait sous le sapin chez moi… deja quelques vols et tout est nickel.
Le seul hic, Miniplanes m’a envoyé un mode 1 au lieu du 2, heureusement que Deviation TX existe et que j’avais une Devo 8 sous la main…
Je l’ai même enmené au boulot aujorud’hui pour cette lonnnnnnngue journée qui va être trééééééééés productive…
Bonne fêtes à tous et bon week end.
Nums.
Un petit complément que j’ai trouvé trés bien : Miniplanes met une notice de sensibilisation à la legislation française dans le pack du nano qx fpv.
Bonne initiative.
Merci pour les infos les gens !Je n’ai plus qu’à trouver un petit enregistreur vidéo sans récepteur pas cher. Je vais faire l’acquisition d’une clé en attendant.
Ce qui est génial sur ce site c’est que les tests sont vrailent des test pas de simple prise en mains qui sont gonflantes parce qu’on apprends rien. Mais on se prend de la pub, ça oui, sur ses autres sites ! S’est aussi le seul site ou le test reflete ce que je ressens quant j’ai le quad. Les autres, je me demande parfois s’ils ont le même quad que moi ! bref, voilà merci fred pour ton boulot moi je suis fan ! maintenant faut que je trouve le budget pour le nano fpv et la je te remercie pas lol :-)))
A priori avec une frame un peu plus legere et les moteurs du X4, certains sur RCG ont réussi a faire du 6-7 minutes d’autonomie
Et pour le vtx en 200mw je crois que tu as deja ce qu’il faut non? 😉
Bonjour et merci pour ce test qui m’a fait craquer pour le BNF.
Qu’est-ce que tu entends par très fragile ?
Je ne dirais pas « très fragile », justement. Par rapport à des appareils concurrents, comme le X4, ou de plus gros, il tient des crashs impressionnants à cause de son poids plume et de sa flexibilité.
Le revers de la médaille, c’est qu’on est tenté d’aller plus loin, plus vite, plus fort puisque tout semble possible 🙂 Et là, forcément, on atteint la limite de sa solidité à force de mauvais traitements. On peut casser les hélices quand on tape trop fort et que les protections plient sous le chocs, on peut les faire sortir de leur axe quand elles sont bloquées par un obstacle et ça use le trou central à la longue. La caméra à l’avant prend du jeu aussi à force de chocs. Mais tous ces points négatifs se corrigent. Les hélices en les remplaçant, la caméra en la fixant avec un peu de scotch double face.
La caméra aveugle dans certaines situations, je ne l’ai expérimentée que sur des… expériences, justement, l’obscurcissement en vol ne m’est apparu que très rarement et pas suffisamment longtemps pour que je sois gêné. Mais ça peut être un souci pour voler de nuit (en intérieur, évidemment, hmmm 🙂 ). La maniabilité en descente me semble très classique d’un quadricoptère, ça bouge beaucoup. Mais il suffit d’avancer, reculer ou d’un peu de translation pour que ça tienne bien. On le voit sur la vidéo en gymnase quand je redescends des panneaux de basket.
La radio ne porte pas super loin, c’est vrai, mais elle m’a fait tout de même les 100 mètres de la portée vidéo, ce qui me semble très honorable…
Après quelques jours de plus à faire le zouave avec, je dirais que le principal souci que j’ai rencontré, ce sont des moteurs qui fatiguent vite. Horizon Hobby a bien pensé les choses avec le changement super facile… mais des moteurs pas donnés, genre entre 6 et 8 € pièce 😉
Flushdream, tu es d’accord avec le recul, ou tu restes sur tes impressions de fragilité et sur les autres défauts ? C’est intéressant d’avoir plusieurs avis 🙂
En fait j’aurais du préciser la fragilité du module cam/tx VA1100.
Voilà ce qui m’est arrivé exactement, je n’en ai pas parlé au moment de la sortie du test du VA1100 car je n’ai pas lu de cas similaires sur RCG. J’ai fait remplacer le mien au bout de 3 jours.
D’abord j’ai du ressouder les câbles d’alimentation du module VA1100 qui s’est détacher en essayant de mieux placer les fils. Une soudure loin d’être évidente qu’il m ‘a fallu répéter plusieurs fois 🙁
Ensuite après 3 jours d’utilisation le module caméra ne fonctionnait plus correctement bien qu’il soit correctement allumé. En touchant à certains endroits le module, j’avais une image qui s’affichait en noir et blanc de temps en temps, mais j’ai du me rendre à l’évidence que le VA1100 était devenu défectueux et inutilisable. Très frustrant !!
Je ai renvoyé le Nano à Miniplanes qui me l’a remplacé bien gentiment et très rapidement. Merci à eux. Il faut dire que le quad était dans un état impeccable.
Donc j’en suis à mon deuxième Nano QX FPV, dont le module caméra est mieux fixé que le premier et les soudures tiennent très bien. Mais si le module VA1100 tombe en rade un jour, je vois pas comment le réparer et je reste déçu par ce phénomène de caméra aveugle (je posterai une vidéo de ce bug en condition de vol chez moi prochainement).
Au niveau du comportement en vol, on sent que c’est quand même trop lourd, et ça me donne envie de passer à des moteurs plus gros.
Finalement on en arrive à une carbon frame, + upgrade moteurs, + upgrade batterie, + changement du connecteur batterie. Et quand on est arrivé à ce stade là autant ce faire son propre module cam/tx qui lui sera réparable comme celui-là :
http://flitetest.com/articles/3-7-grams-ultra-micro-fpv-cam-and-video-tx-pnp
Mais c’est beaucoup d’effort, mais la simplicité dès la sortie du boîte c’est assez cool 😀
Ok, merci de ton retour, ça permet d’avoir un second avis très intéressant !
hello,
est-ce que ça se bind avec une telecommande graupner genre mx12-hott ?
Bon, je ne voulais pas craquer et attendre de recevoir l’Hermit mais vu le temps de livraison, je viens de passer commande de ce petit quad avec 6 batteries pour être un peu tranquille. Il va me servir à pas trop perdre la main pendand cette periode hivernale, vu que mon Hubsan X4 FPV à rendu l’âme.
Salut Fred !
Super article ! Merci.
Dis moi, que me conseillerais tu de prendre entre les différents nanoQX, pour faire du FPV dans le jardin…?
Sachant que j’ai déjà une micro caméra + emetteur 5.8 pour un total de 3 grammes.
J’hesite entre les modèles, en terme de puissance/autonomie.
Je précise que je ne suis pas un débutant et que j’ai déjà un 250…
Stéphane.
