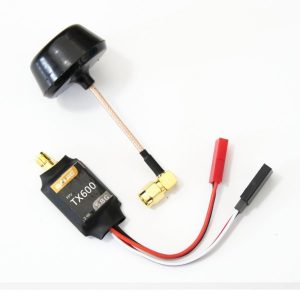

dal-tx600-01Vous avez besoin d’un tout petit émetteur vidéo en 5,8 GHz, mais pas question de brandir le fer à souder et de réaliser des micro soudures qui ne résisteront pas au premier crash ? Comme je vous comprends… La solution, c’est peut-être cet émetteur DalRC TX600…

Les caractéristiques

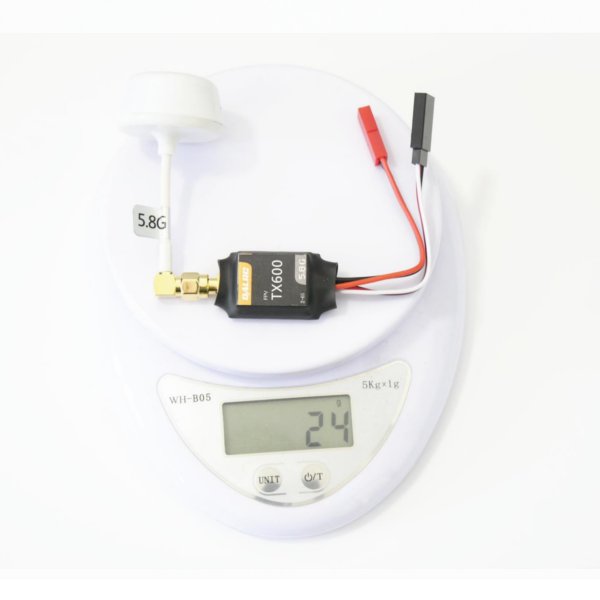

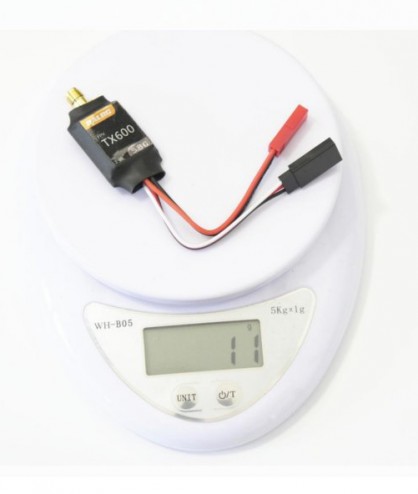

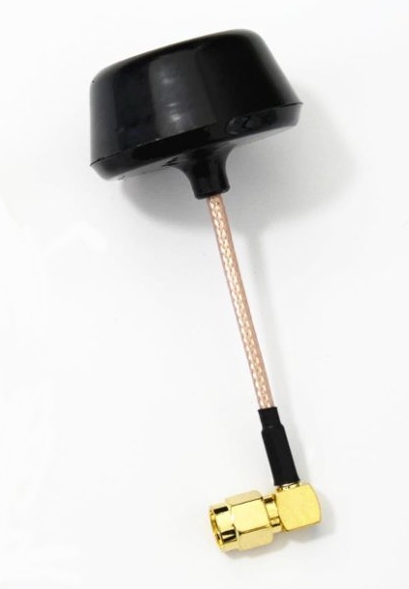

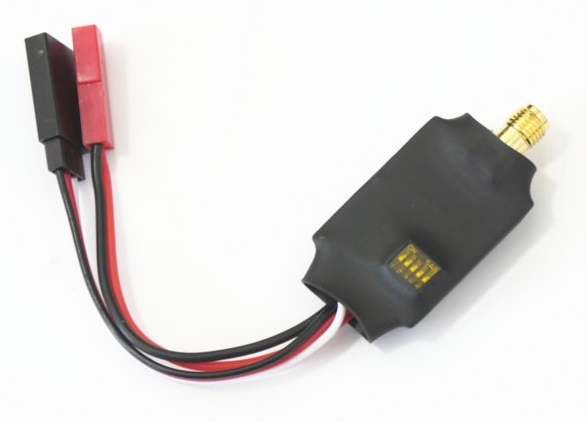

Autant commencer par les choses qui fâchent : avec sa puissance de 600 mW en 5,8 GHz, cet émetteur dépasse de loin, très loin, ce à quoi l’Autorité de régulation des communications électroniques et des postes (ARCEP) nous autorise en France. C’est-à-dire 25 petits mW. A n’utiliser qu’à l’étranger, donc. Le DalRC TX600 est petit (3,7 x 2,2 x 0,85 cm) et surtout léger : il s’affiche à 11 grammes sur une balance avec ses câbles – mais sans antenne. Il peut être fourni, c’est en option, avec une antenne de type Mushroom, pour un poids total de 24 grammes. Mais vous pouvez utiliser n’importe quelle antenne, à votre convenance. Dommage, la fiche technique n’indique pas s’il faut un modèle SMA ou RP-SMA. dal-tx600-03

Compatibilité

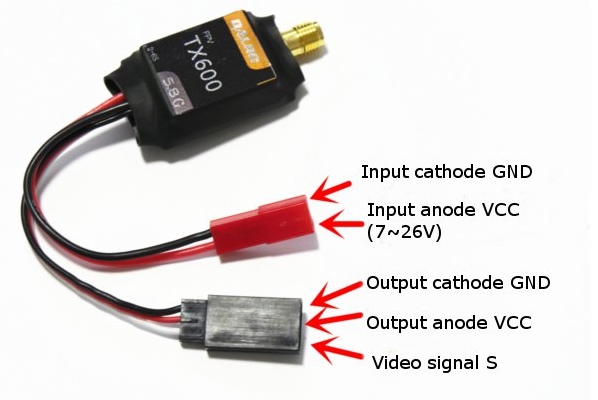

L’émetteur est capable d’émettre sur les 32 canaux de la bande de fréquences 5,8 GHz, ce qui le rend compatible avec tous les récepteurs du marché. Le choix de la fréquence repose sur 5 petits interrupteurs. L’émetteur dispose de deux câbles. Le premier pour l’alimentation électrique, via une prise JST rouge. Il est capable de fonctionner entre 7 et 26 V, donc avec des batteries de 2S à 6S ! Le second, à trois broches, est destiné au signal vidéo. Le prix ? Moins de 35 € chez Banggood (avec le port, mais hors taxes) livré sans antenne, ou environ 39 € avec une antenne Mushroom.

D’autres photos

dal-tx600-02

dal-tx600-05

dal-tx600-04

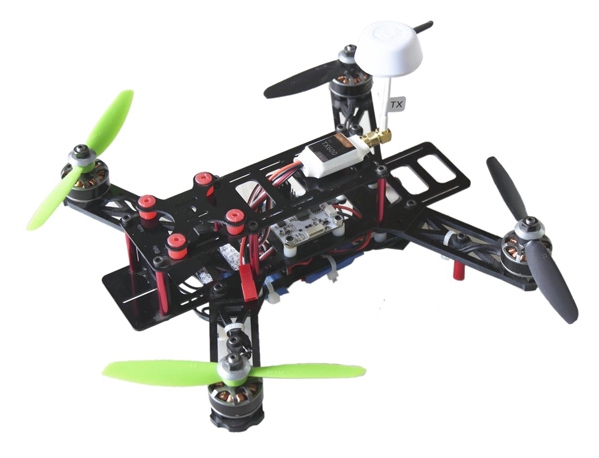

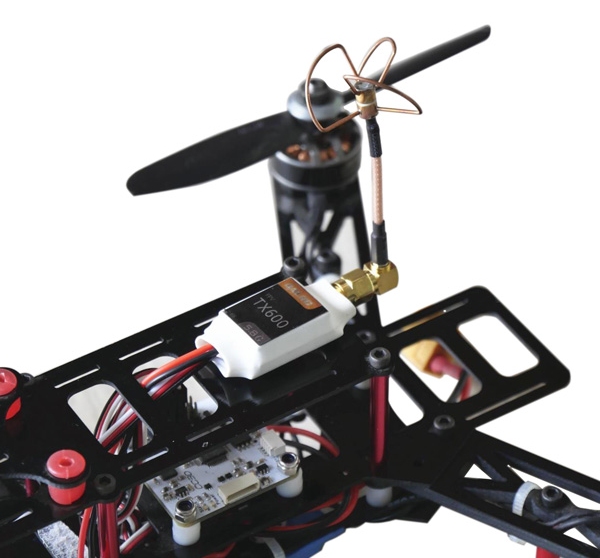

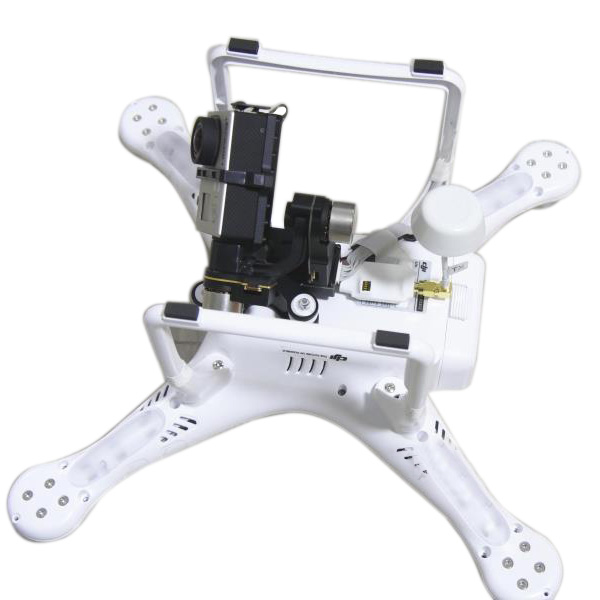

dal-tx600-06dal-tx600-09dal-tx600-10dal-tx600-07dal-tx600-08

28 COMMENTAIRES

  1. Bonjour tout le monde

    hormis cet émetteur qui à l’air pas mal
    vous en avez d’autre à conseiller en 5.8 32 ch (>200mw c’est pour en faire ne moldavie… )

    et banggood c est serieux comme site ?

    suis un noob donc un peu d ‘indulgence 🙂
    merci pour vos réponses

  2. J’ai depuis 1_ans l’équivalent (Tx/antenne) en 200mW collé au dos d’une caméra Sony le tout faisant un module de qq dizaines de grammes que je peux clipser sur les bras de mes machines 🙂
    Cela se place ou se démonte en qq secondes.
    C’est hyper polyvalent. La portée couverte sans aucun parasite est de 600m avec une antenne Biquad de conception perso sur la réception.

    PS: Prévoir un filtre à l’entrée de l’alimentation du Tx et alimenter à partir de la prise d’équilibrage de l’accus de propulsion .
    (Filtre de type Diode d’entrée Schottky 1A, 40V / Condensateur céramique 1uF /self 4.7-10uH /condensateur chimique 16V 100uF +100nF céramique en parallèle)

  3. Banggood est très sérieux et avec des prix imbattables, seul pb des délais de livraison de 10 à 30 jours (surtout en ce moment), donc pas de stress si rien n’arrive au bout d’une semaine. Hobbygaga est pas mal non plus.

  4. merci pour la découverte…
    600 mW oui ça doit chauffer quand même….
    Est ce qu’on pourrait y connecter une mobius……….sans souder ? 😉

  5. Produit intéressant, mais pas vraiment encore de retours utilisateur sur la toile… 🙁
    600mw c’est surement bien, surtout en Moldavie 🙂 mais on commence à attaquer un seuil de puissance qui peut “résonner” dans certains endroits, donc une qualité de transmission altérée.

    Boscam reste certainement une valeur sûre même avec 200mw (utilisation en Ouzbékistan) , mais l’argument poids de ce VTX ne peu nous laisser indiffèrent !
    Attendons Sebydocky pour nous raconter prochainement tout ça 😉

  6. merci pour les infos!

    bon c ‘est dommage je voulais avoir ça tout pret pour dimanche prochain 🙁

    bon si quelqu un entend parler d un emetteur 5.8 32ch 400mw mini
    en idf

    ça m interesse

  7. En fait, j’aime bien utiliser deux petit diviseur de tension en serie. Ca fait le même poids et j’alimente le tout en +5V pour eviter de faire trop chauffer le VTX. D’ailleurs, j’ai remarqué que plus on utilise une grosse lipo en entrée, moins la puissance en sortie était importante….. Des petits écarts de 10% pour être observé entre une 2S et 3S par exemple sur certains VTX. En plus le +5V, j’en profite pour alimenter camera, GPS par exemple

  8. c’est quoi un “gimbal” ?

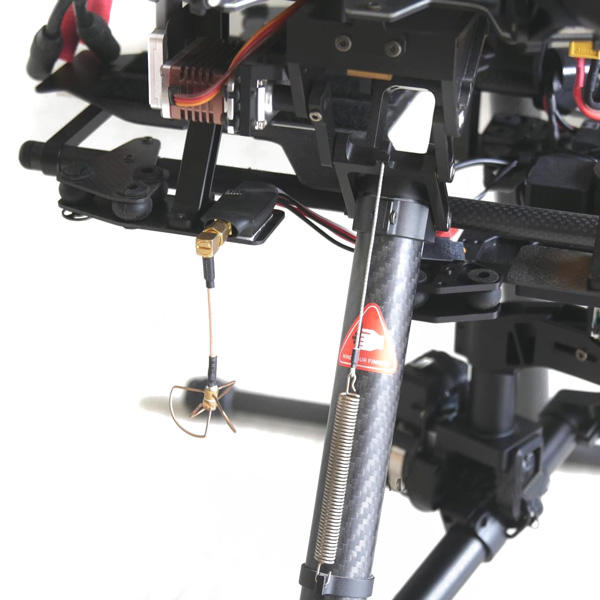

    Si tu parles de la nacelle, ça semble être une Zenmuse Z15 mais je ne vois pas trop l’intérêt de cette question…

  9. 600m c’est la distance maximale que tu as testée ou bien la distance maximale que cet émetteur donne sur le terrain ? car avec un émetteur de “marque” en 600mW 5.8 on dépasse 3km

  10. Même avis que Arnaud.
    3 commandes chez Banggood : Prix imbattables et délai de livraison comme annoncés sur le site (différentes options possibles).

  11. Personnellement je trouve les délais tous à fait correct, (il faut bien sur payer un peu de frais de port), Pour ma part :

    -un émetteur boscam ts351,
    -un iosd mini,
    -2 antennes pinwheel

    Pour un total de 68€ + 8€ de frais de port, j’ai été livré sous 5 jours.

    Tous dépend du contenu des commandes mais des fois en payant un peu de frais de port, en moins de 7 jours (ouvrable) c’est arrivé ! Sinon on est bien d’accord qu’avec aucun frais de port, sa peut mettre jusqu’à 25 jours (ouvrable).

  12. @ Multir: 600m c’est sous 200mW une distance que je couvre à 15m/20m d’altitude, sans la moindre perturbation de mon image sur écran vidéo. PS: J’ai pas encore osé tester la limite 🙁 maximale 🙂

    @ Sebydocky: Oui, Dans ce cas tu devrais essayer un régulateur faible bruit (LDO) avec sortie 5V, cela donne d’encore meilleurs résultats et suit ta logique d’alimentation

  13. 🙂 🙂 C’est du traduit chinois !
    Tu traduiras par “la sortie qui va alimenter (+) ta caméra” … Attention cela semble la même que celle que tu fournies à l’entrée {Input anode Vcc} donc si tu alimentes sous 3s tu retrouvera du 11 à 12V sur ta caméra ….

  14. oui gimbal = nacelle
    J’avais pas reconnu la zenmuse et je cherche un nouveau gimbal pour mon s900, qui puisse embarquer un gh3.
    d’ou la question

    hors-sujet, il est vrai

  15. j’ai un modèle de nacelle qui convient parfaitement pour gh3/4 sur mon site, même nom que mon pseudo

    PS: Fred je ne veux pas faire de pub a ton insu. Moderes mon message si tu le trouves inaproprié

  16. Bonjour,

    Est-il possible et si oui avec quel accessoire de raccorder ce récepteur avec la gopro pour avoir un retour vidéo et alimenter le récepteur par la batterie de la caméra?

    Merci d’avance.

  17. J’en ai reçu un de chez surveilzone
    Dead on first start …
    Je n’écrirais rien sur ce truc c’est une. M.. 🙂

    Et pour le bouzin ma mère ferait le même montage …. C’est un pauvre step down 5v qui vient se coller sur le vtx et un cable servo et une prise Jst et un bout de gaine thermo qui vient dessus

  18. J’ai appris par une connaissance (avec un tri pour ne pas le citer :p) que tu utilisais des mini TX aurais tu quelques chose de bien à conseiller 🙂
