Blade 200QX, 2e vie
Parce que le Blade 200QX de Horizon Hobby se révèle d’une stabilité exemplaire et parce que vous pouvez le secouer comme un cocotier, parce qu’il va bientôt aussi voler sur le dos… il va falloir penser à recycler les pièces une fois la bestiole fatiguée ! C’est ce que propose RC-Drones.com, avec une frame (structure) prête à accueillir les moteurs et le contrôleur de vol du Blade 200QX.
Spécial caméra !

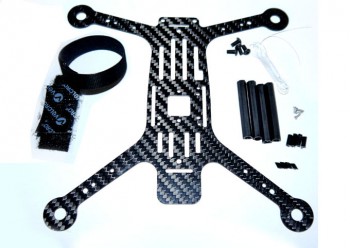

La Phoenix Flight Gear Carbon Fiber 200QX Mini-H Frame pensée pour monter facilement les moteurs et leurs câbles ainsi que le contrôleur de vol, avec une alimentation (prise JST rouge) pour une caméra. Toute la visserie est fournie, plus de la mousse pour amortir les vibrations et du velcro pour fixer la batterie (et éventuellement la caméra s’il s’agit d’une keychain de type Mobius ou 808 #16).

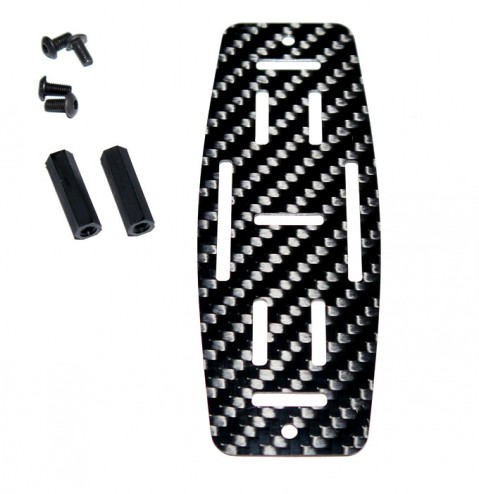

Attention, seule la structure principale est fournie. La plaque supérieure est en option, tout comme le support pour caméra.
Combien ?

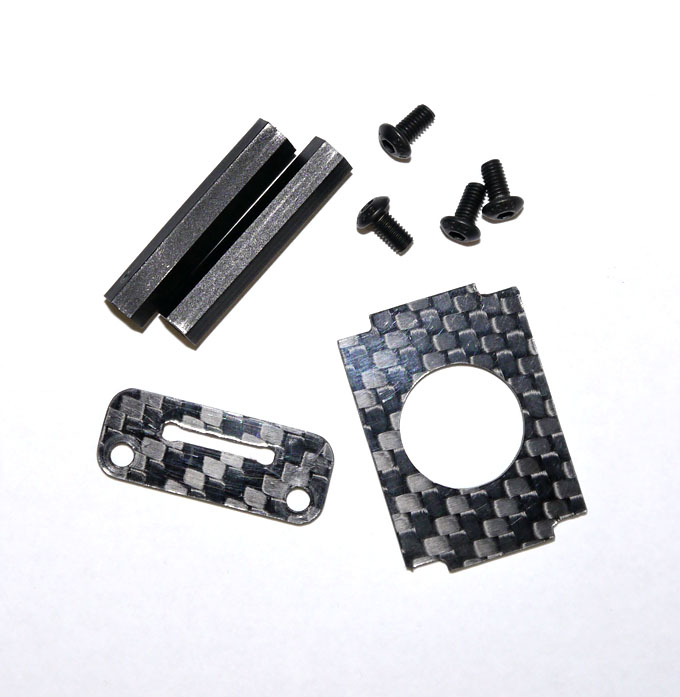

Combien ça pèse ? Combien ça coûte ? La frame seule pèse 19 grammes, plus 5,5 grammes pour des pieds de 4 cm, plus 8 grammes pour le plateau supérieur, plus 5 grammes pour le support caméra. Il faut évidemment ajouter le poids des composants à récupérer du Blade 200QX : moteurs, hélices, câbles, contrôleur de vol, batterie. Le prix est de $50 pour la frame, $15 pour le plateau supérieur et $8 pour le support caméra (hors taxes et port) chez rc-drones.com.

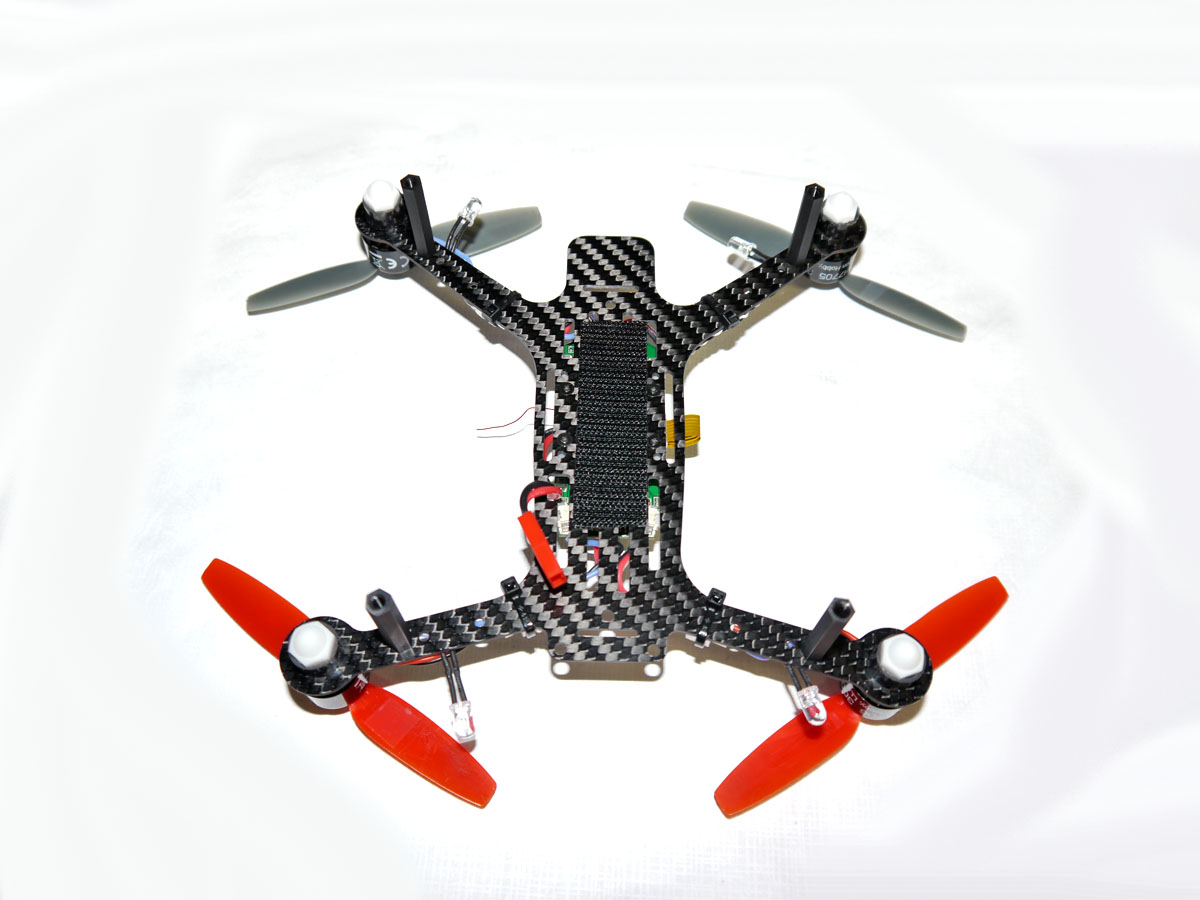

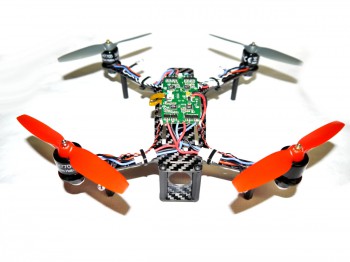

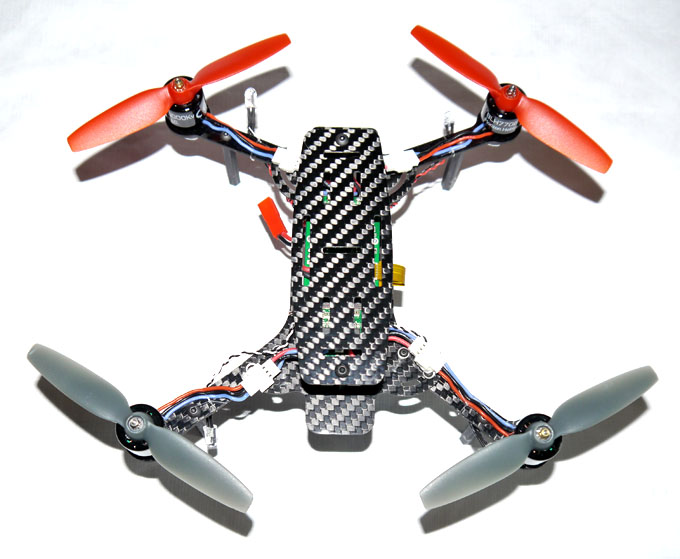

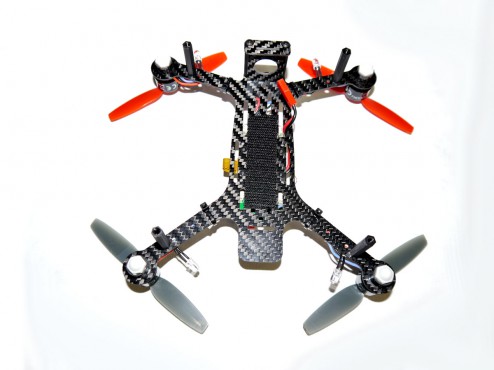

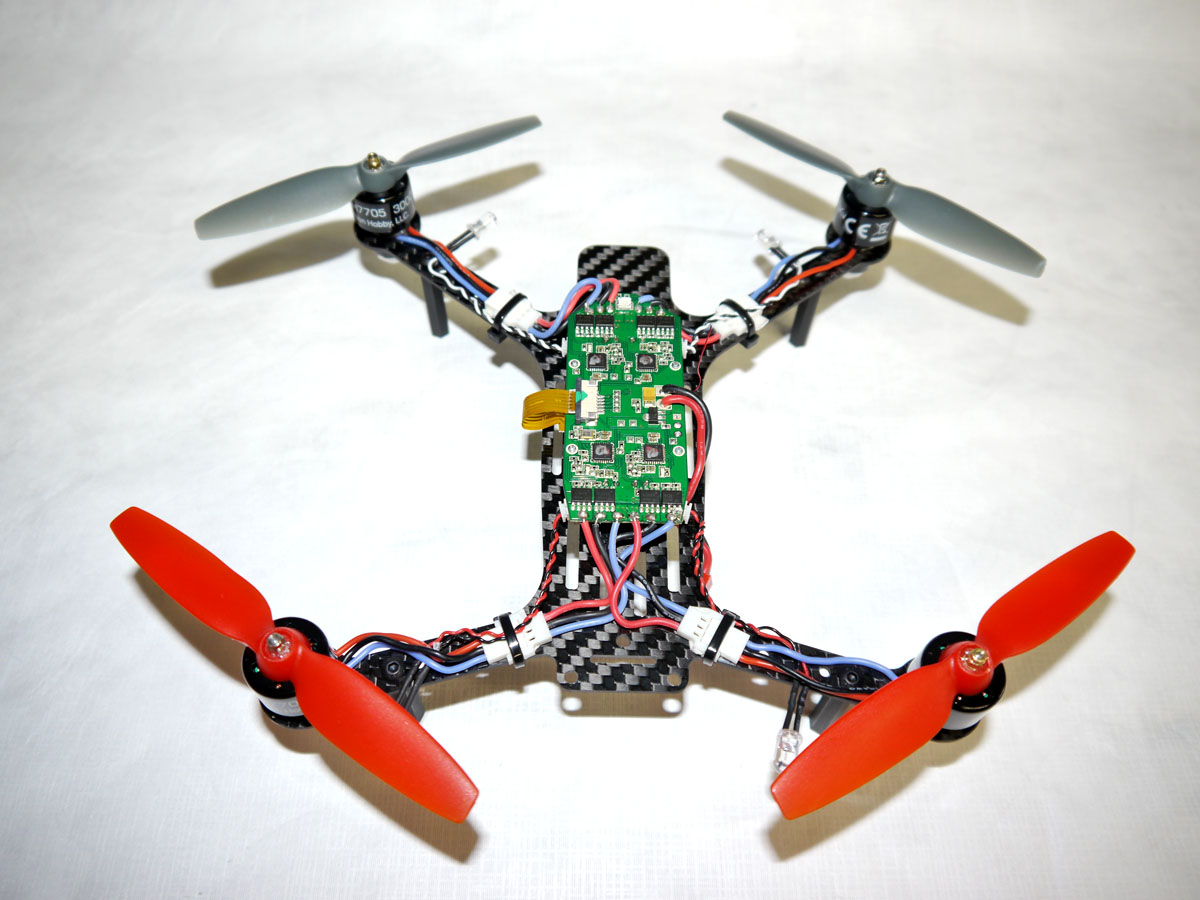

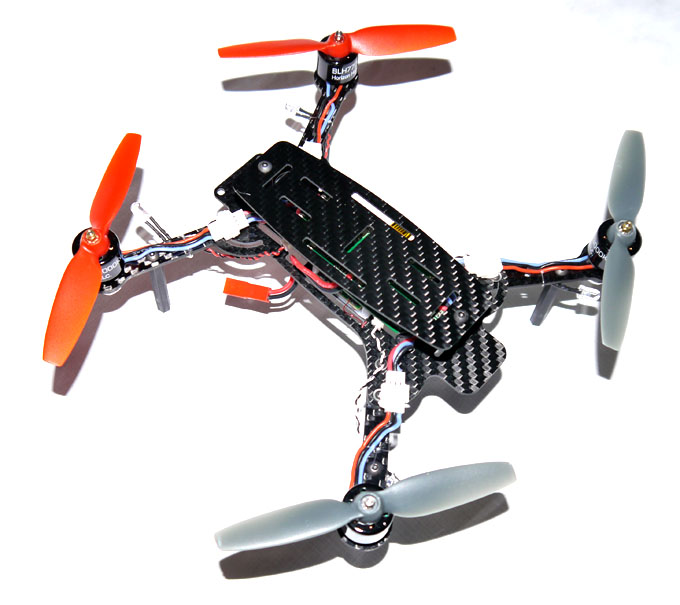

D’autres photos
Intéressant Fred, est-ce que cela réduit le poids d’un 200QX avec son châssis d’origine (sans le rajout d’une caméra)? Si oui de combien un peu près?
Vous aller me faire craquer j’vous dit !
Bon ben me reste plus qu’a trouver un 200QX d’occase bien crashé et pas trop cher 😉
Bonne idée !
Pour une 2ème vie ou pour se lancer dans la voltige la structure carbone est une bonne idée 😉
Mais SI dès l’achat je savais vouloir passer à la structure carbone, je pense que je me serais orienté vers la porkette (- cher que l’ensemble 200QX + CF, moteurs plus puissant, pièces de rechange – cher …).
Une p’tite vidéo détaillée (40 min) sur le passage au CF : http://www.youtube.com/watch?v=TjQDiVYNIpo
Pour info, plusieurs personnes ont réussi à casser la v1 du cadre en 1,5 mm d’épaisseur. Il existe une version 2mm du cadre en carbone (3.5g + lourd, 5$ + cher) :
http://www.rc-drones.com/Phoenix-Flight-Gear-Carbon-Fiber-200QX-HD-Mini-H-Frame_p_820.html
P.S : je pense que pour le lien « voler sur le dos » devait être : https://www.helicomicro.com/blade-200qx-inverse/ 😉
La porket est moins chère que le 200qx + cf? Moi j’ai vu la porket a + de 500€ sur la boutique de fpv passion…
Il dois y avoir différentes versions qui équipent le frame de la porkette (moteurs, contrôleurs …)
Je n’ai pas regardé dans le détail, mais il me semblait avoir lu ici qu’on pouvait arriver à un ensemble complet pour ~200 Euro 😉
https://www.helicomicro.com/la-porkette/ (voir dernier paragraphe « C’est facile à monter ? » )
Est-ce qu’il est prévu dans les contrôleurs de vol DIY (Naze32, CC3D, Multiwii, KK2, ArduPilot …) d’inclure les vols sur le dos ou 3D ? Est-ce que quelqu’un en a déjà construit et fait volé un ?
Pour la voltige le meilleur rapport perfs/prix reste Armattan !
Sorry sorry je n’ai pas encore démonté le mien. Si je le fais, je ne pourrai plus le remonter, je suis bien trop mauvais en bricolage… 😉
Héhéhé 🙂 🙂
Si tu vois quelqu’un en train d’en piloter un, il y a quelque chose à faire 😉
Oups, j’ai corrigé le lien ! Thxxx 🙂
Si tu prends la frame nue et que tu ajoutes les éléments toi-même, le prix est léger. Si tu l’achète prémontée, c’est plus cher – normal, il y a de la main d’oeuvre…
En multiwii, c’est le cas. J’en ai eu un en mains, c’est impressionnant quand on n’a pas l’habitude 🙂
ha bon ? quelle version de multiwii ?
Ca marche avec tous les ESC ?
Bonjour,
Le premier QX200 que j’ai planté (frame), je le transfert sur ce frame:
http://blueskyrc.com/index.php?main_page=product_info&cPath=13&products_id=88
Frame en contreplaquer de bonne qualiter.
salut,
n’aimant pas le look du 200qx ,voilà ce que j’ai réalisé sur base d’un châssis de chez HK à 10 euros.L’entre-axes moteurs gagne 2cm et ça vole à merveille en normal,acro et 3D avec des hélices 5×3 symétrisées maison 🙂
https://www.youtube.com/watch?v=o2bgC_MJvNk
Excellent, ça le fait carrément ! 🙂 🙂
Les 5×3, ce sont des gemfan ? Tu fais comment pour les symétriser ? C’est compliqué à faire ?
oui des gemfan,tu prends un décapeur thermique, tu chauffes avec modération et ensuite tu prends la pale en sandwich entre 2 tasseaux de bois sur environ 2/3 de sa longueur.
Il faut mettre de l’adhésif double faces sur la cage des moteurs afin que les hélices soit bien entrainées car il n’y a pas de méplat comme sur les blade et il faut également fabriquer des petites rondelles en plastique que tu mettras entre les écrous et les hélices car l’alésage des gemfan est trop grand pour les écrous
Réalisation 10 minutes pour 4 hélices
a+
angusfly
.
Bonsoir a tous ! Dite je me tate a acheté cette frame trouvant celme d’origine fragile. Vos tel réellement l’investissement ?
Salut a tous!
Après avoir cracher mon 200qx il me restait le 4/1 qui prenais la poussière depuis un bon moment!Jai entrepris de monter le 4/1 sur un frame J-mini de chez AeroTek avec les moteurs 1306 3100Kv
et voici le résulta!
https://www.youtube.com/watch?v=OS9BODnr11Q
les esc ne risque pas de brûler avec ces moteurs ? si je me trompe les esc du 200qx son en 6A ?
