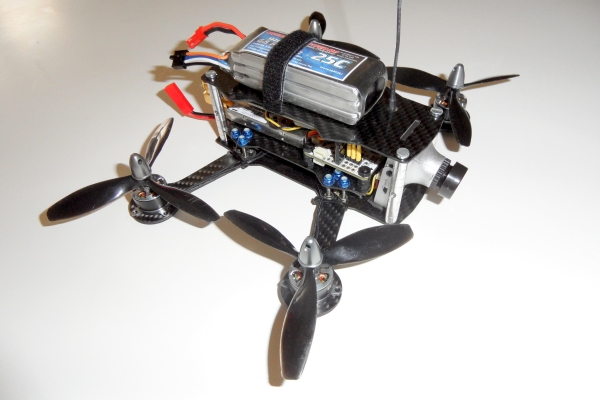

P0CKET, tout petit !

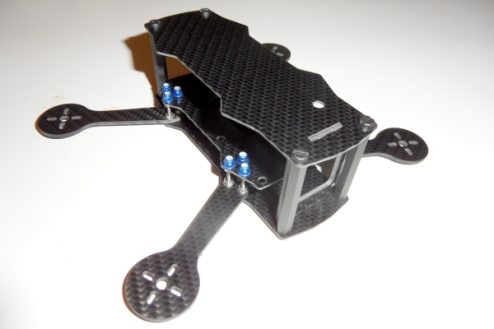

C’est un nouveau quadricoptère petit format mais qui a tout d’un grand, destiné aux vols en immersion, qui est né en France ! Petit, compact et robuste ? Oui, vraiment : il ne mesure que 12 cm de long, 13 de large et 4 de haut. Le tout est réalisé en carbone, la frame de 1 mm d’épaisseur et les bras de 2 mm avec la visserie en inox et les entretoises en alu. Le tout ne pèse pas plus de 55 grammes. Il s’appelle le P0CKET (avec un zéro à la place du O) !
Prévu pour…
Les concepteurs ont prévu un équipement à base de moteurs Tmotor 1306, animés par des ESC Tmotor 6A 600 Hz SimonK, et des hélices tripales AirAce de 4,5 cm. Avec cet équipement et un contrôleur de vol CC3D, Revo ou Multiwii – ou une nanowii qui fera l’objet d’un prochain post -, le poids du P0CKET atteint 125 grammes seulement. Mais vous pouvez changer les composants pour d’autres, plus performants ou a contrario moins onéreux. Pour une machine opérationnelle, il manque encore une batterie Lipo, par exemple une 3S 910 mAh 25C et un récepteur radio. L’équipement pour des vols en immersion requiert aussi une caméra et un émetteur vidéo. Tout compris, le poids en ordre de vol (en immersion) est d’un peu plus de 290 grammes pour 6 minutes 30 secondes à 7 minutes de vol, du pur plaisir et surtout… in the P0CKET .
Longues distances ?
Si vous volez hors de France, vous pouvez transformer le P0CKET en un engin capable de balades en immersion de longue distance avec l’aide d’un récepteur radio ezUHF et d’un émetteur vidéo 1,2 GHz de 1W. Parfait pour voyager, rappelons-le, puisqu’en France, il n’est pas permis de voler en longue distance, surtout avec une telle solution qui permet d’aller jusqu’à 2 ou 3 kilomètres même avec des obstacles.
Le prix ?
Le P0CKET est vendu 55 € (avec taxes, hors port) avec tous les éléments de carbone et la visserie. Ses concepteurs proposent aussi de réaliser le montage pour 100 € (avec taxes) : vous fournissez tout simplement les éléments que vous voulez voir montés sur la bête !
Pour plus de renseignements et pour vous offrir le P0CKET, ça se passe sur le forum OpenPilot, ici. Vous pouvez aussi mailer les concepteurs pour en savoir plus, ici !
Une vidéo
Une autre, filmée avec une caméra Mobius
D’autres photos

Pour Florent,

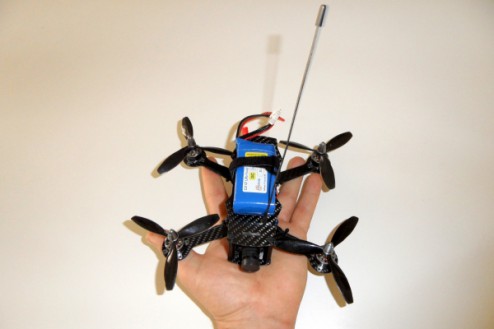

Il tient dans la poche celui-la !!!!
Pour planquer le cablage et faire propre, cela ne va pas etre facile!!!!!!
Immersion de longue distance, avec une autonomie de 6 min ça va vite limiter la distance 😉
Hmm, en 6 minutes, tu fais facilement 2 km en trainant… Ca te mène suffisamment loin pour que tu ne saches plus comment revenir 🙂 🙂
Ah oui en effet j’avais fait mon petit calcul à 15 m/s mais le matin je suis pas bon en calcul (pour moi 54 km/h = 5400 m/h) 😀
Sympas, dommage pas pliant et ne vole pas longtemps 😉

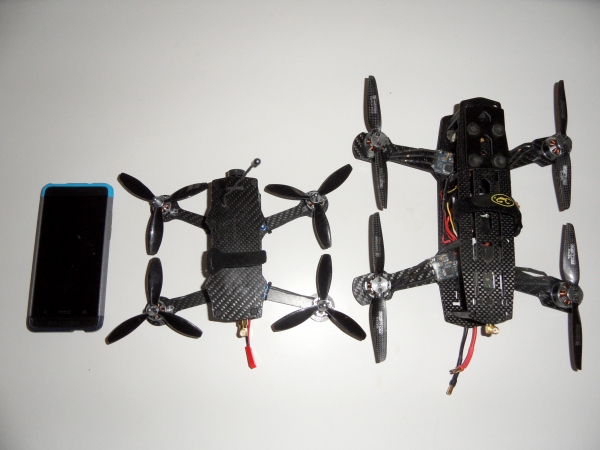

Mais.. c’est qu’il ferait passer le PR240 pour un géant, celui-là! Encore mieux, pour passer dans de « vrais » trous de souris!
C’est pas bien de donner envie, Fred… 😉
Par contre, il n’y a pas de place pour une camera FPV + une mobius, là, apparemment?
J ai déjà fais 2 kilomètres avec sans soucis ,ensuite il est tellement petit qu’ il m’a pas semblé nécessaire d en faire un pliable vraiment et l autonomie en 1100 maH il tient 7 minutes facile vue sa taille et ses capacitées il se débrouille plutôt bien..

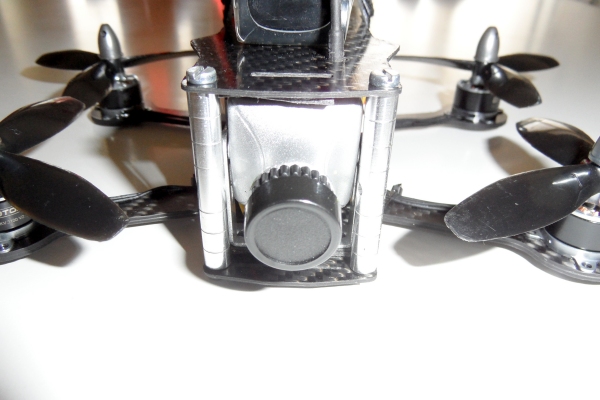

La caméra Fpv est dessus pour la mobius on pourra la mettre je prévois des pieds ( mobius dessus et lipos dessous )
Bonjour,
Merci pour ces précisions. Donc, la mobius sera au dessus, à la place de la Lipo, ensuite, la cam FPV (entre les 2 plaques), et en dessous la lipo… Et au niveau poids, ça passe pour le moustique?
Oui sans soucis déjà tester
Il est trop chou 🙂 Ca me tente bien :)… En fait, même un frame 250 me fait peur 🙂
Bonjour à tous,
Excellent, j’adores ! Dommage pour l’autonomie, mais c’est toujours mieux que le hubsan x4 fpv que j’utilises en ce moment (et qui est loin d’avoir ces performances !!) :-p
Petite question (de noob) toutefois… Vu le format, il doit s’agir de pièces particulières (moteurs, hélices, …) pas forcément aussi facile à trouver que pour les grands multis, du coup un kit arf est il prévu ?
Merci,
Patou
Alex me corrigera si je me trompe : les composants moteurs / ESC / hélices ne sont pas dédiés à cette machine, ils sont du coup assez faciles à trouver (sauf quand il y a rupture de stock, ça arrive parfois notamment sur les moteurs). Et il y a possibilité de choisir d’autres modèles…
Ce qui fait un prix de combien si on veut une bébête toute montée avec la cam ?
bonjour! excusé-moi pour le commentaire un peu hors sujet.
est-ce que quelqu’un saurait ou trouver un chargeur qui est capable de charger toute les batteries 1s?
merci d’avance
Trés sympas la bêbête, par contre je trouve les moteurs assez chère,un équivalent dans le style ZMR? parceque là 120 euros pour 4 moteur (et il en faudra de rechange…pourquoi? ^^). Par contre 55 € pour le châssis ça vaut vraiment le coup. Je suis aussi curieux de savoir si il peut voler avec une lipo un peu plus lourde? J’ai au moins 7 lipo 3s 1300mAh, d’où la question ^^.
Et merde….
Merci pour les précisions Fred ! Je vais suivre ça de près, mais je ne suis pas sur que ce soit une bonne idée de commencer les « vrais » multis avec un petit modèle à monter soi même de toute manière 😀
L’engin semble sympa mais il va falloir faire une vidéo qui donne vraiment envie.
Il y a un paquet de vidéos sur le forum openpilot 😉 (voir lien donné dans l’article).
Pour la version cheap en 250 ….
http://www.rcgroups.com/forums/showthread.php?t=2214817
Il va avoir une version chinoise (moins bien surement) dans cette taille, c’est sur ….
Intéressant, mais un peu trop cher pour moi dommage… J’ai failli craquer ^^
Excellente frame, excellente idée. Je me tate moi meme pas mal. J’espere juste que ça ne suivra pas le meme cours que pour la porkette : a savoir une augmentation du prix au fur et a mesure que ça devient populaire…
Mais cocorico ! ça fait 2 frames de qualité pour notre hexagone !
Montebourg devrait etre fier (et meme favoriser ce genre d’initiative)
il est possible de mettre ces moteurs sans problème http://www.myrcmart.com/rcx-1804-2400kv-micro-outrunner-brushless-motor-clockwise-p-6281.html
et pour tes lipos c est ok ça passe 🙂
Le P0CKET est un quadri ultra puissant, avec ces moteurs 1306 car au début de la conception du BO ( blackout ) il utilisait les T MOTORS1306 sur son châssis avec des hélices 50*30 GWS qui étaient trop grandes pour celui ci .C est pourquoi il a fallut que je trouve des hélices a sa taille qui puisse avoir le meilleur rendement possible …. chose faite !!

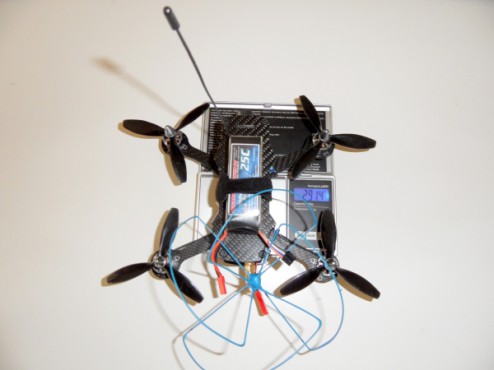

C est pourquoi le poid embarqué pour le P0CKET n est pas trop un soucis en faite sachant que sans la mobius il fait 290 grs environ vous rajouter 30 grs de la mobius donc 320 grms .. le blackout avec les mêmes moteurs au debut de sa conception faisait 400 grammes environs /
Que conseillez vous comme esc pas trop cher pour ce quad ? Et comme radio aussi ?
je fais parti des premiers fans de ce Pocket, finement ciselé par Alex, et super bien monté, le tout parfaitement intégré, pour du FPV en low riding, je vole avec au Gabon, beaucoup d’arbres et pas mal de vent en saison sèche, et j’en suis hyper satisfait. J’attends la release d’Alex avec new caméra, et nouvelle carte nanowii, pour une plus grande stabilité. que du bonheur.
pour les ESC on devrait très bientôt avoir des ESC 4 en 1 avec notre nom dessus 😉 pour une 30 euros environs et pour la radio je te conseil celle ci pas cher et évolutive RADIO TURNIGY 9XR
Intéressant ^^ peut être que je craquerais finalement 🙂
Alex plusieurs questions
Je vais me lancer dans la P0cket aventure, et peut être remiser mon clone blackout 😀
– Sur les clones blackout, tout comme sur le Blackout officiel, les bras en 2mm occasionnaient des vibrations avec les 1306… du coup tout le monde est passé en bras de 3mm, tu n’as pas constaté de vibrations sur le P0cket en 2mm?
– Pourquoi ne pas prévoir une intégration de la mobius seule, elle peut service de cam FPV et enregistrer en même temps
– Pas possibilité de mettre plus puissant que les 1306? leur avantage est leur petite taille, mais chez ZMR et Sunnysky il y a bien plus puissant… et plus gros… ça ne passerait pas?
– Tu n’aurais pas un ESC 4 en 1 déjà en stock que je le prenne avec?
– Il est conçu pour la nouvelle CC3D mini? est ce que l’ancienne CC3D passe dedans?
Merci d’avance pour tes réponses à ces infâmes questions!!
Mickawell ,
Alors il est vrai que le BO vibrait beaucoup , mais il faut savoir que la taille de ses bras et ceux du P0CKET sont pas du-tout les mêmes j ai quasiment aucune vibration pour pas dire aucune … la seule fois ou j avais des vibrations c est avec la REVO car le filtre est très difficile a paramétrer pour ces petite machine , du coup je suis passé sur la nanowii de mon associé Matt en multiwii qui sera dispo très prochainement ( elle fait 2 cm sur 2 cm pour 2 grammes et sera vendue paramétrer prête a voler pour le POCKET )Fred pourra vous en dire plus prochainement …..:)
Pour les moteurs que tu me cites je ne l ais jamais essayé dessus a voir mais plus gros non pas besoin pour ce petit , sinon ces petit motors font très bien l affaire et surtout bon marché http://www.myrcmart.com/rcx-1804-2400kv-micro-outrunner-brushless-motor-clockwise-p-6281.html
Pour ESC 4/1 je pense que cela sera possible mais sans notre logo encore ..
Sinon oui il est conçu pour recevoir des FC en 36*36 donc toute les OP NAZE32 et bien évidement notre nanowii ….qui je pense est plus appropriée pour ce genre de châssis .
NEED!!! On peut tenter aussi pour celui-là?
Hein? Fred? On peut, on peut, dit? On peut ?!
hello world ,
1er petit vol test en FPV du P0CKET mais avec la mobius en test ( encore un peu de jello que je devrai rectifier ça rapidement ) il arrive tout juste a 300 grammes , mais je vais encore l alléger en lui enlevant la batterie de la mobius .
https://www.youtube.com/watch?v=8dnYlknK-1A&list=UUYZ3xRALoyvK_UcQDBMa0OQ
Excellent 🙂 🙂 🙂 🙂
Je dirais même plus, Excellent !
Allez pour le Fun
https://www.youtube.com/watch?v=G71Vt0qoAVg&feature=youtu.be
Sympas comme tout 😉
En 2011, Infinity-hobby vendait ce quad: http://www.infinity-hobby.com/main/article_info.php?articles_id=222
Il mesure 165mm de diagonale et pesait 140 grammes sans la batterie. Mais,récemment, je l’ai upgradé avec des ESC plus récent et léger avec une carte Naze32 et un récepteur plus petit. J’ai réussi à faire descendre son poids à 81 grammes sans la batterie. Il utilise les mêmes hélices que le p0cket et utilise des moteurs A1504 2200kv ou A1504 2900kv en 3s ou 2s.
En 2011, Infinity-hobby vendait ce quad: http://www.infinity-hobby.com/main/article_info.php?articles_id=222
Il mesure 165mm de diagonale et pesait 140 grammes sans la batterie. Mais,récemment, je l’ai upgradé avec des ESC plus récent et léger avec une carte Naze32 et un récepteur plus petit. J’ai réussi à faire descendre son poids à 81 grammes sans la batterie. Il utilise les mêmes hélices que le p0cket et utilise des moteurs A1504 2200kv ou A1504 2900kv en 3s ou 2s.
Tu pourrais encore amélioré le châssis pour l’alléger et lui rajouter des dampers pour absorber les vibrations. Par exemple, tu pourrais faire comme ce châssis:
https://lh5.googleusercontent.com/-eZCfR6jYLFk/UwlyvEr2VMI/AAAAAAAAAaM/GnqGzQE1izU/w958-h660-no/Dampers+3.jpg
https://lh5.googleusercontent.com/-GQ060Z3ws0M/UwlyvM0M8qI/AAAAAAAAAaU/KxjOClieuS4/w958-h660-no/Dampers.jpg
https://lh4.googleusercontent.com/-KGPW9zL4eqo/UuiyZ0tzmaI/AAAAAAAAAG8/CXPrdGwP9Hw/w958-h660-no/mini+assembly.jpg
Aussi, tu pourrais utiliser des vis en aluminium M2: http://www.fastener-express.com/m2-x-4mm-socket-head-cap-screw-aluminum-50-pieces.aspx
Des entretoises en M2 au lieu d’entretoise en M3. J’ai trouvé ceux-ci qui sont en M2 x 3.5mm de diamètre extérieur x 38mm de long: http://www.ebay.com/itm/GAUI-330X-PAYLOAD-MOUNT-SET-G-210815-/191126276302
Pour votre carte nanowii et votre ESC 4/1 maison, prévoyez-vous en faire une version 3D? Et aussi créer des hélices 3D qui ont un profile sysmétrique?
vol de précision comme j ai c est le début 😉
https://www.youtube.com/watch?v=aQy373UdE8w&list=UUYZ3xRALoyvK_UcQDBMa0OQ
Ca le fait 🙂 🙂
encore une;)https://www.youtube.com/watch?v=ZBaoM2xjdtw&list=UUYZ3xRALoyvK_UcQDBMa0OQ
Trop fun 😉
