Nacelle Mobius CopterLab

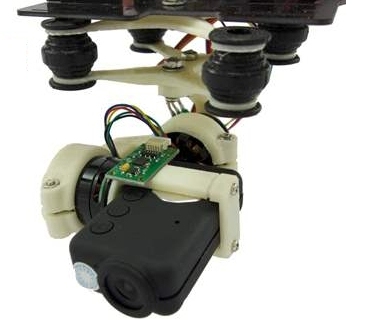

Pour stabiliser la caméra Mobius et obtenir une belle image, CopterLab propose une nacelle brushless 2 axes spécialement pensée pour la mini caméra Full HD (testée ici). Réalisée en ABS, elle est solide et fixée avec 4 manchons anti-vibrations. Le poids ? Comptez environ 140 grammes avec les moteurs et la caméra installée !
Plusieurs versions
Selon vos besoins, la nacelle est disponible en plusieurs versions. Avec la plus light, la nacelle est fournie sans moteurs ni carte contrôleur, pour 15 €. Pour qu’elle vous soit livrée avec deux moteurs brushless, comptez un peu plus de 60 €. En ajoutant la carte contrôleur, le prix est un peu inférieur à 100 €. La même configuration avec la caméra Mobius vaut 149 € de plus. Deux autres versions sont disponibles avec un émetteur vidéo en 5,8 GHz à 25 mW (légal en France) et un émetteur 5,8 GHz à 600 mW, pour respectivement 215 et 235 €. Enfin, un accessoire en option (6 €) permet d’adapter une caméra Gopro 1, 2 ou 3 s’il vous prend l’envie de profiter de vidéo de meilleure qualité sans changer de nacelle.
La nacelle pour Mobius de CopterLab se trouve ici.
Bonjour Fred. Pas de soudure pour l’installer sur un phantom?
Salut Fred, juste une petite correction sur ton article. Pour l’ensemble avec la Mobius il faut rajouter 149 € soit 163.89 € 😉
Oups, il manquait un bout de phrase… Merci merci, j’ai corrigé !! 🙂
Je pose la question à CopterLab 🙂
Bonjour,
Merci de me preciser comment connecter et alimenter le tout sur un DJI phantom V2
Bons vols
Phil
C’est moche, ça parait pas solide (rhoooo la carte toute nue si vulnérable), mais ça annonce de très jolies choses (?)…
Voici la réponse :
« Deux solutions pour connecter la nacelle a une source d’énergie :
– soit on soude (la meilleure solution pour de ne pas trop rajouter de poids)
– soit on branche une toute petite lipo; la nacelle étant livrée avec un câble de branchement (si la formule avec la carte contrôleur est choisie). »
Merci Fred.
Je pense avoir trouvé le bon compromis :
Nacelle complète Goodluckbuy à 47€ FDP IN (mais lourde)
+
Nacelle light CopterLab à 17.5€ FDP IN (sans moteur ni carte)
Je démonte la nacelle GoodLuckBuy et récupère les moteurs + carte et toute la connectique, et je remonte le tout sur la nacelle en ABS !
Le tout revient donc à… 64,5€ !
Merci pour le lien Fred, j’ai commandé de suite, et pourrai donc vous dire si ça « s’emboite » bien avec les moteurs de la nacelle goodluckbuy, qui fonctionne déjà parfaitement avec la Mobius. Mais cette nacelle est vraiment lourde…
Je vais me la commander aussi je pense !
Pour ceux qui ont une imprimante 3D, vous pouvez aussi l’imprimer vous même : http://www.thingiverse.com/thing:262809
Bonjour,qui a testé la nacelle et sa solidité?
Phil
Rebonjour,petite question de debutant en quadri:
Si je connecte un emetteur video fatshark avec une camera 600 tvl,plus un iosd mini,plus la nacelle avec sa mobius,est ce que je vais tirer plus que supporté par l’alimentation mise a dispo par le cable dedié du Phantom 2? (Il me semble avoir lu quelque part qu’il supporte 2A )
Merci
Phil
alors , ça donne quoi ?? 😉
j’ai une gimbal en alu que pèse 250g, je pense que c’est la même que toi , as-tu le lien de goodluckybuy pour vérifier.
merci
Je ne l’ai pas encore reçu, ils annoncent 15 jours de délai.
Mon actuelle c’est celle-la :
http://www.goodluckbuy.com/dji-phantom-brushless-gimbal-camera-mount-w-motor-and-controller-for-gopro3-fpv-aerial-photography.html
Elle fonctionne très très bien, je suis bluffé de la stabilité pour 45€ !
Mais comme tu dis, elle est très lourde… (mon autonomie est encore correcte : un peu plus de 10 min), mais la lourdeur se ressent sur le pilotage, c’est beaucoup moins nerveux et il faut être encore plus concentré pour anticiper les problèmes !
Selon mes calculs, en « mixant » les 2 systèmes, on devrait gagner 130g !! C’est énorme !
Je l’ai reçu, et j’ai pris le temps de l’installer.
Le kit GoodLuckBuy est compatible avec cette nacelle, ya juste un (tout) petit problème avec le moteur roll : c’est un cage tournante, et le bras se fixe sur la cage. Du coup, c’est le support moteur qui tourne, et les 3 fils avec. En laissant du mou, ça ne gène pas du tout (voir photos).
On gagne beaucoup en poids, la nacelle sans mobius pèse 140g, et donc 180g avec.
L’info est donc erronée dans l’article et sur le site de copterlab. Même si leurs moteurs sont plus léger, je ne vois pas comment gagner 40g… sur 2 petits moteurs !
J’ai réussi à intégrer la carte de contrôle entre les 2 plaques support, ça passe en travers. Du coup, la nacelle est vraiment autonome et peu être entièrement démontée si pas besoin 😉
Les moins :
-C’est beaucoup plus fragile que l’alu, le colis est arrivé écrasé sur un côté, du coup une patte de support était cassée, j’ai pu la ressouder avec du plastique de récup’ (CopterLab m’a proposé plusieurs arrangement, ils sont pro).
-une vis de serrage d’un bras était trop courte, du coup le boulon ne peut pas prendre la vis, mais ça sert déjà beaucoup sans vis, donc pas trop grave…
-Il faut mettre la camera très en avant pour avoir accès aux boutons, du coup l’équilibrage n’est pas bon, mais ça ne semble pas gêner le moteur qui compense très bien
Les plus :
-C’est très léger, plus compacte qu’une nacelle alu
-C’est pas cher !
Bilan : le combo est excellent, les petits désagréments sont facilement rattrapables ! Il faut reconfigurer la carte contrôleur, la nacelle étant beaucoup légère les moteurs envoient trop de gaz et ça induit des oscillations rapides. Une fois réglée, c’est très bon.
Voici quelques photos, nacelle installée sur ma toute nouvelle frame (qui vient juste de sortir) :
http://hpics.li/709b3f6
http://hpics.li/1a55fc4
http://hpics.li/336770a
http://hpics.li/28c3095
http://hpics.li/d2e63e3
http://hpics.li/65deaaa
Voir mon commentaire au dessus
J’ai reçu la mienne. Test prochainement !
Ce qui m’étonne c’est la rigidité des manchons anti-vibration. Ils sont plus rigides que ceux de ma nacelle pour hybride. Du coup pas sur qu’ils remplissent leur rôle. Des manchons très souple comme sur la tarot m’aurais semblé préférable… On vérifiera ça en vol 😉
Je confirme, chez moi ya du Jello en veux-tu en voilà !
Bien plus qu’avec mon ancien chasis + nacelle GoodLuckBuy d’origine.
Je teste des solutions avec un montage plus souple, à base de tube de silicone…
Si tu trouves une astuce Benoit n’hésite pas à faire partager !
Bonjour Guillaume,
J’ai monté directement les amortisseurs de mon autre nacelle et pas de jello !
Il y aurait quelques trucs à améliorer sur cette nacelle (équilibrage impossible sans rajouter du plomb sur le moteur du pitch, dimension de la fixation de la camera qui ne tient pas compte des vis de fixation du moteur …) mais elle elle fonctionne pas trop mal. Je vous partagerais une vidéo bientôt.
Et voici un exemple de vidéo :
https://www.youtube.com/watch?v=TA1ruhRJego
Bonjour,je pensais a cette nacelle pour stabiliser les prises de vue de ma Mobius sur mon aile volante FPV FX61.
Dans ce cas elle sera montée au dessus du nez du modele.
Qui a deja essayé?
Bons vols
Phil
