Walkera et le FPV…

35
1347

v450d03fpvLe constructeur chinois s’est lancé à corps perdu dans le vol en immersion, c’est à dire le pilotage radiocommandé avec une vue depuis le cockpit, comme si vous étiez assis dedans. Le principe est simple : une caméra est fixée sur l’appareil volant, elle transmet la vidéo en temps réel au sol en utilisant une fréquence de 5,8 GHz. Les ordres de pilotage sont transmis quant à eux en 2,4 GHz pour éviter les parasites. Pour visualiser le flux vidéo, Walkera propose deux radiocommandes équipées d’un écran LCD : la Devo F7 et la Devo F4. Dans les boutiques en ligne chinoises (donc hors taxes et frais de port), la première est vendue environ 160 € et la seconde 140 €. Leur écran est de petite taille (3,5 pouces), il n’est par conséquent pas facile de piloter, malgré le cache qui protège des rayons du soleil. devoFxMais une prise vidéo à la base des radios permet de brancher un autre équipement : ce peut être une enregistreur, ou bien une paire de lunettes d’immersion (beaucoup plus pratiques pour piloter). Les deux radios peuvent être modifiées en modes 1 (gaz à droite), 2 (gaz à gauche), 3 et 4.

Les appareils équipés « FPV » ?

Walkera propose des appareils pré-équipés du matériel FPV, c’est-à-dire de la caméra et de son émetteur 5,8 GHz. La liste de ces engins prêts à voler en immersion comporte pour l’instant un avion, le E-eyes, un quadricoptère grande taille, le X400, un quadricopère de petite taille, le Ladybird, et deux hélicoptères monorotors 3D grand format, les V450D03 et V450D01. Evidemment, le matériel embarqué n’est pas le même selon les modèles. Sur le X400 par exemple, on trouve la caméra DV04 accompagnée par un mini gimbal (support) orientable à distance et un émetteur pour la vidéo. Soit le TX5803 de 200 mW (interdit en France) qui porte en théorie à 300 mètres, soit le TX5804 de 25 mW qui porte à 100 mètres. qrx400fpvSur le Ladybird, c’est un combiné caméra/émetteur vidéo 5,8 GHz/récepteur 2,4 GHz, le TX5805, qui est prévu. Le site de Walkera ne mentionne pas toutes les solutions proposées. Il manque par exemple le FPV 400,  un hélicoptère birotor grand format basé sur une structure Lama 400D. Est-ce que le constructeur ne profiterait pas de la mode du FPV pour nous resservir ses anciens modèles ? Probablement… Sachez que Walkera commercialise aussi les accessoires FPV à l’unité. Vous pouvez donc réaliser votre propre engin FPV avec le matériel de votre choix. Par exemple équiper un SpaceWalker avec un émetteur TX5805 et une radiocommande Devo F4, pour une solution à prix léger. Ou bien préférer un kit tout prêt réalisé par un commerçant en ligne, comme par exemple un Hoten X version Brushed avec une caméra DV04 et un émetteur TX5804.

Questions de fréquences…

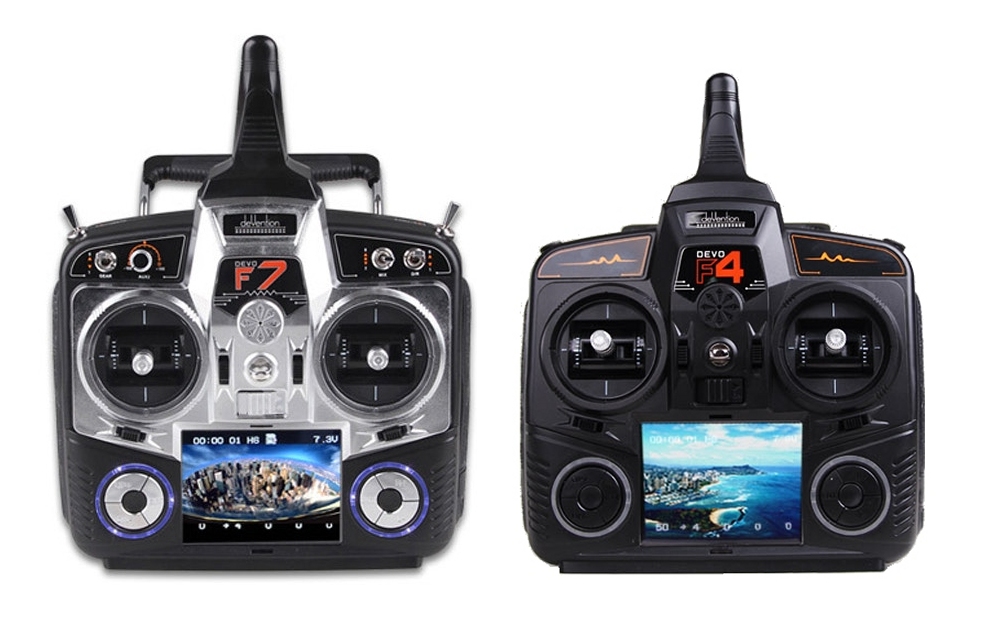

Si on veut se passer d’une radio Devo F4 ou F7, parce qu’on possède déjà un émetteur par exemple, il est possible de s’équiper d’un simple récepteur 5,8 GHz. Mais attention. Les émetteurs de Walkera fonctionnent en 5,8 GHz, mais posséder un récepteur 5,8 GHz ne garantit pas qu’il est possible de recevoir le signal. Car on compte plusieurs fréquences sous la bannière du 5,8 GHz, qui s’entrecroisent. Pas simple de s’y retrouver, mais vous pouvez consulter ce très intéressant tableau récapitulatif (il se trouve tout en bas de la page). Comment connaître les fréquences d’un récepteur ? tx580xC’est difficile, il faut se fier aux indications des vendeurs… qui sont rarement suffisantes. Existe-t-il des récepteurs capables de couvrir toutes les fréquences ? Nous n’en avons pas connaissance, mis à part le module TBS Dominator RX de la page web évoquée plus haut, qui n’est malheureusement utilisable qu’avec une paire de lunettes Fatshark Dominator. Le module de réception 5,8 GHz le plus distribué en Europe est le RC305. Mais il y en a plusieurs versions, qui couvrent une (et une seule) bande de fréquences : la A, la B ou la E… bien souvent sans le préciser.

Comment faire ?

ladybirdfpvSoit vous achetez une solution de Walkera prête à l’emploi (radiocommande, appareil volant, caméra, émetteur), soit une solution équivalente mise en place par un vendeur en ligne. Mais n’achetez pas vos éléments au petit bonheur, sous peine de constater qu’ils ne sont pas compatibles ! Parce que ça, c’est terriblement frustrant…

La page officielle de Walkera pour les appareils FPV se trouve ici.



35 COMMENTAIRES

  1. Bien le bonjour
    J’ai la chance d’avoir la Devo F7 avec la Ladybird.
    Vraiment super!
    Facile et amusant!
    Bonne vision avec la RC.
    Petite question……
    Je n’ai pas de chargeur pour la Devo F7…..
    L’accu est une Lipo 7.4V 800 mA.
    Le mode d’emploi est plutôt succinct!!!
    Il indique de même sur la RC: chargeur Power connector: input DC 8-12 V, 1000 mA. Polarité + à l’intérieur.
    Question: un chargeur conventionnel 220V DC 8-12V peut-il fonctionner ou il faut prendre un chargeur spécial Lipo? J’ai peur de griller la RC avec un chargeur conventionnel! Merci d’avance. Chris

  2. Je ne suis pas super fort en batteries 🙁 Mais je dirais qu’un chargeur Li-Po est fortement conseillé, la méthode de charge n’est pas la même qu’avec du Ni-Cad par exemple…

  3. Merci Fred.
    Oui!D’accord avec toi pour la charge d’une Lipo. Mais j’ai entendu tout ce qui concerne la charge de la Devo F7!
    Un chargeur normal (peut-être que la RC règle la charge) mais c’est clair si je sorts la Lipo de la RC il me faudra trouver un chargeur pour lipo! Je vais encore chercher.
    Merci pour votre réponse. Si je trouve une solution je post!
    Chris

  4. Voilà ma réponse!
    Après maintes discussions le conseil de plusieurs magasins de modélismes est ……. de chargé la lipo en dehors de la Devo F7. J’ai acheté un chargeur adapté (E-flite) à cet accu et voilà ….. pas de problème!
    Chris

  5. Bonjour,

    D’après les infos actuelles, serait il possible de remplacer la caméra de walkera par une gopro ? À l’aide d’un câble en la branchant directement sur l’émetteur et en utilisant la radio pour faire de la FPV lowcost?

  6. Donc l’émetteur Walkera ne fonctionne qu’avec leur caméra? Et niveau qualité vidéo, cela donne quelque chose de correct?

  7. On crois qu’on ne s’est pas compris… Je voulais dire que l’ensemble caméra + émetteur était un bloc. Pour utiliser la GoPro, il n’est pas envisageable de passer par l’émetteur (à moins d’être très calé en électronique). On peut toujours ajouter un émetteur compatible avec la bande de fréquence utilisée par Walkera, mais c’est difficile à trouver. Il y a plusieurs blocs FPV chez Walkera, je n’ai essayé que le TX5805. Disons que l’image n’est pas terrible 😉 Elle permet de piloter, mais rien de plus (en tous cas pas enregistrer les vols).

  8. Haa! D’accord! Désolé, je n’avais pas compris cela. Pour moi, la caméra était un bloc (DV O4), avec carte mémoire, relié à un émetteur (TX 5803) qui permettait le transfert d’images à la F7.
    Et, en parlant de ce système, la F7 est-elle réellement utilisable en FPV lowcost ou cela reste-t-il un gadget?
    Je détails le fond de ma pensée :
    Un hoten X FPV avec Devo F7 afin de cadrer mes images + Une gopro HD2 pour l’enregistrement d’images de qualités.

    Mes doutes :
    – beaucoup de poids embarqué
    – Une qualité de FPV correcte? (qualité vidéo, vitesse de transmission, visibilité de l’écran en extérieur?)
    – Une autonomie dégradée (poids de la gopro + FPV)
    – Portée de l’ensemble (rumeur lues sur des forum concernant la portée de la F7 inférieure à ses soeurs D7, D8, etc…

    Vous auriez un avis là dessus?
    Merci d’avance pour votre patience et votre temps! Je me lance avec un budget un peu serré et j’aimerai être sûr d’où je mets les pieds…Un Hoten X sans FPV avec une gopro sera plus adapté si les retours d’expérience de la Version FPV + Devo F7 sont mauvais. à l’inverse, si ce modèle est bon, pour 300€ j’ai de quoi attaquer avec un ensemble en FPV bas de gamme pouvant emporter une gopro au besoin…

  9. Décidément, c’est moi qui ne pige rien 😉
    Je ne pensais pas que tu parlais de la DV04, et là je comprends mieux.
    Donc à priori, oui, il est possible de remplacer la DV04 par une GoPro (ou autre chose) et profiter de l’émetteur 5803 ou 5801, mais il faut bricoler les câbles…

    – Pour le poids embarqué, ça devrait passer avec la solution Hoten X FPV + Gopro 2 puisque j’arrive à voler avec un Hoten X + Gopro 2 + émetteur (donc à peu près la même chose) + une batterie pour l’émetteur.
    – Je n’ai pas essayé de radio F7 ou F4, je ne peux pas te dire si elle suffit pour de l’immersion réelle (c’est à dire pas pour s’amuser). Avec la radio du H107F de Hubsan, qui lui ressemble un peu, c’est vraiment difficile par rapport à un pilotage avec les lunettes d’immersion, qui font toute la différence.
    – L’autonomie en prend forcément un coup, d’un part pour alimenter le système FPV, d’autre part pour le surpoids de la Gopro.
    – Pour la portée radio, elle est probablement semblable à celle des radios d’entrée de gamme de Walkera : 3 à 400 mètres en vue dégagée, 100 mètres avec des obstacles. Pour la portée vidéo, en me basant sur le matériel Hubsan là encore, il faut diviser la portée radio par 3 ou 4…

    Autre chose pour la caméra DV04 : je ne connais pas son angle de vision, mais en l’absence d’une lentille, il doit être inférieur à 100°. C’est juste pour du FPV, où on a besoin d’une vue qui embrasse un large champ (histoire de ne pas frotter les arbres de trop près).

    Je dirais donc qu’il y a deux maillons faibles dans la solution FPV de Walkera : la caméra DV04 et le petit écran de la radio…

    Il faudrait vraiment que je récupère une F4 pour faire quelques essais…

  10. Merci beaucoup pour ces infos.
    Donc pour toi, ma solution de Hoten X FPV modifié en remplaçant la DV04 par une Gopro ne serait pas si mauvais? Cela permet d’avoir un aperçu de ce que je filme avec ma Gopro et de faire un petit peu de FPV. Ensuite, rien ne m’empêche, lorsque que je suis hors de portée vidéo, de voler à vue normalement. Rien n’empêche non plus d’acheter une radio Walkera seule si je vois que la portée 2,4Ghz est vraiment limitée à cause de la fonction FPV! De plus, tu sembles parler d’une sortie vidéo sur la F7, donc en y branchant un écran plus confortable (ou des lunettes FPV quand le budget le permettra) je suis plus à l’aise…malgré la portée plutôt limitée de l’ensemble.
    J’ai juste?

    Seule inquiétude, sur les photos des modèles Walkera FPV, le kit FPV ne semble pas être fait d’une caméra DV04 et d’une émetteur TX5803 mais bien, comme tu en parlais précédemment, d’un bloc servant aux deux!

    Je comprends donc ce que tu voulais dire, si j’achète le Hoten X en version FPV, l’ensemble caméra + émetteur est un bloc (donc très compliqué de remplacer la caméra!) par contre, si j’achète un kit Devo F7 FPV, j’ai bien le TX5803 et la DV04 séparés. C’est ça? J’arrive à suivre?

  11. Non non! J’ai fait une erreur! Sur des photos plus détaillées, il semblerait que même les modèles montés en FPV comme le Hoten X ont bien la DV04 et l’émetteur séparés. Donc un cablage de Gopro possible…

  12. Oui ! Au pire si les bidouilles de câbles échouent, tu peux rester avec la solution de Walkera et tu ajoutes la Gopro pour une belle image – mais au détriment de l’autonomie. Pas de trop de risque côté maniabilité : en immersion, moins c’est nerveux mieux c’est. En tout cas au début 🙂
    En plus ça te “donne” une F7 plutôt qu’une F4. Avec la F4, c’est casse-pieds pour changer le mode de pilotage vu qu’il manque des interrupteurs. Avec la F7, le Hoten X est prêt pour faire des tonneaux et des loopings 😉 Mais je déconseille en immersion, là aussi 😉

  13. Merci beaucoup pour ton avis!
    Malheureusement, cette merveille n’est pas dispo (je n’avais pas vu le “backorder”) et j’ai beau chercher, il semble indispo de partout…Grrrrrrh!
    Ca sent le Phantom tout ça…ou le Hoten X + Devo F7 achetée seule…mais au niveau prix, on se rapproche fortement du Phantom qui, d’après tes tests est plus évolué en terme d’assistance au pilotage (GPS, RTH et tout le toutim) ce qui ne serait pas inutile pour filmer!
    Cependant pas de FPV de manière “abordable” avec ce modèle…
    Dilemme dilemme…

  14. D’après toi, qui a essayé les deux modèles, le phantom vaut il vraiment son surcoût par rapport au Hoten X? Pour un premier quadcopter et dans l’optique de l’utiliser pour de la vidéo aérienne et peut être, dans un second temps, en fpv, quel modèle serait le plus adapté?
    Merci encore pour ton aide…

  15. J’utilise les deux pour la vidéo et le FPV… 🙂
    Le Hoten X est à piloter réellement, avec pour seule assistance la stabilisation. C’est un Cessna : il est sûr, mais c’est un coucou…
    Le Phantom est beaucoup plus assisté, avec des aides au pilotage. C’est un Airbus : il est facile à piloter, mais il est bardé d’électronique…
    Oui répondre à ta première question, oui, je pense que le surcoût du Phantom est justifié… Je dirais qu’il est plus adapté à la vidéo que le Hoten X…

  16. Et bien merci beaucoup!
    J’ai suivi ton conseil et j’ai cassé la tirelire pour un Phantom!
    On verra si j’arrive à réaliser de belles images!

    Merci encore pour tout, ton site est une mine d’informations utiles et ta disponibilité est tout simplement hallucinante. Cela fait plaisir de voir que internet reste encore un moyen d’échange et d’entraide gratuit et motivé uniquement par la passion!

    Je ne manquerai pas de te tenir au courant de l’avancée de mes essais de vidéos!
    à bientôt!

  17. Bonjour et merci pour ce super site !
    Je cherche a acquérir un hélicoptère (pas de quad ou autre) avec FPV.
    Mon budget est serré et je me suis orienté vers le FPV 100 fourni avec DEVO F7.
    Seulement il apparaît que ce pack ne permette pas l’enregistrement sur carte SD.
    Alors je me tourne vers le FPV 400, pack avec DEVO F4. Qu’en pensez vous ?

    Merci

  18. Je suis désolé, je n’ai testé ni le FPV100 ni le FPV400… Donc je n’ai pas de quoi de te répondre, sorry sorry ! Quelqu’un d’autre a eu l’un de ces appareils en mains ?

  19. Bonjour ,
    Devo F7 commandée et je sais que je la recevrai avec une notice en anglais.
    Savez vous si elle existe en français ?
    ( Je n’ai rien trouvé sur le net )
    Je n’ai pas saisie non plus si elle avait la télémétrie comme la 8S …
    Cordialement
    Stéphane

  20. Pas de manuel en français, non 🙁

    Je n’ai pas de F7 pour te l’affirmer, mais j’ai lu qu’elle était compatible avec la télémétrie…

  21. Peut on ajouter une antenne de gain uniquement sur l émetteur walkera ? Car on ne peut pas en mettre sur la devo f7 ?

  22. bonjour,à tous,sympa tes conseils Fred,je recherche désespérement le manuel du qr x350 et de la devo F7 en français biensur,merci de m éclairer,cordialement

  23. Je n’en ai pas connaissance… Essaie de demander gentiment au boss de RCHC.fr (anciennement RC Helicopters & Cars) : http://rchc.fr/
    Je sais qu’il propose des manuels FR de Walkera à ses clients, et qu’il accepte parfois de les distribuer…

  24. Bonjour, je possède le drone walkera qr x350 (pas le pro) ainsi que la radiocommande Devo 7. N’ayant pas envie d’acheter la Devo F7 ni l’émetteur vidéo de walkera (le Tx8503 pour ce drone) je me demandais s’il était possible d’acheter un écran récepteur et un émetteur quelconque et si cela fonctionnerait (en faisait bien attention aux fréquences avant l’achat). PS : je possède une Gopro
    Merci

  25. Oui, of course. Il faut simplement un émetteur avec une connectique Gopro, et un écran-récepteur compatible avec la plage de fréquences de l’émetteur. Après, il faudra bidouiller la fixation sous le X350, ce sera du système D…

  26. D’accord merci, oui pour la fixation je me débrouillerai. Pour l’émetteur n’est-il pas possible d’utiliser la fiche rouge et noir qui sort dessous le qr x350 ou faudra-t-il une batterie a part. Les émetteurs que j’ai vu ont l’air de fonctionner sur du 6,5/14,4v (2S/3S). Donc je pourrais l’alimenter avec la batterie du drone en 11,1v ?
    Et enfin faudra-t-il que je fasse l’acquisition d’un écran “enregistreur” pour enregistrer le retour vidéo ou est ce que je peux lancer l’enregistrement manuellement sur la gopro tout en continuant a envoyer la vidéo à l’émetteur (ce que je préfèrerais car meilleure qualité)

  27. Il faut que tu vérifies ce que l’émetteur prend pour ne pas risquer la petite fumée… 😎

    Oui, tu peux enregistrer sur la Gopro tout en envoyant le signal. Donc pas besoin d’enregistrer au sol (le retour est moche).

  28. je recherche une documentation pour une dévo f7. je me suis planté avec la mienne et il faut que je puisse reprogrammer ma devo.
    d’avance merci

  29. bonjour à tous
    voila j ai un drone QRX350 pro avec une radio devo F7 ainsi qu une gopro sur mon drone (,voila pour j ai planté le decor)J ai remis ma radio en reglage sorti d usine ( je sais c est tres con ) et depuis plus rien ne fonctionne serait il possible d avoir un programme radio devo F7 pour la remettre comme quand je l ai acheté ?
    merci à tous
    jacques

  30. Bonjour avec quadri racer la F4 est compatible pour piloter ? Merci de vos réponses. Car j’hésite avec le eachine racer 250 et le walkera runner 250
