Nacelle pour Mobius
Pour obtenir une belle image lorsqu’on filme avec une caméra montée sur un multirotor, on ne peut pas se passer d’un stabilisateur d’images. En attendant que soient disponibles des solutions logicielles, comme celle qui équipera le Bebop de Parrot, il faut se tourner vers des nacelles brushless. Lesquelles sont presque toutes prévues pour la caméra Gopro 3. Et avec la mini caméra Mobius ? Ces nacelles ne fonctionnent pas, puisque le poids et le centre de gravité de la Mobius sont très différents de ceux de la Gopro 3. Conclusion ? Il faut une nacelle spécialement prévue pour la caméra Mobius…
Oui mais laquelle ?
Il existe de nombreux projets, notamment ceux qui répertoriés sur RCgroups (ici). La plupart sont des DIY (Do It Yourself), c’est-à-dire des montages à faire vous-même. Parfait si vous adorez le bricolage, si vous voulez optimiser le matériel et profiter de prix légers. Et si vous voulez une nacelle qui ne requiert aucun autre montage que la fixation sous votre multirotor ?
Le site italien KopterAddiction propose la MiniMOVI 2D, une nacelle pour Mobius prête à l’emploi. Elle est basée, comme la plupart des nacelles brushless, sur le firmware SimpleBGC. La structure est réalisée en plastique polyoxyméthylène, elle sert de support à deux moteurs brushless 2206 et à l’IMU MPU6050 qui assure la stabilisation. Les dimensions ? 8 cm de largeur, 9 de longueur, 8 de hauteur, pour un poids total (hors Mobius) de 169 grammes. Equipée de sa caméra, elle dépasse donc légèrement les 200 grammes. Une plaque universelle est fournie, elle permet de fixer la nacelle sur les Phantom 1 et 2, les Flame Wheel, ou avec un espacement de 4,5 x 4,5 cm.
Prêt à l’emploi ou à monter ?
Si vous préférez réaliser le montage et les réglages vous-même, la structure coûte 45 € (hors port). A vous de rajouter les moteurs, l’IMU et de calibrer le tout. Ou bien vous pouvez préférer la version prête à l’emploi, montée et réglée. Il suffit de la fixer sur votre multirotor, d’y placer la caméra Mobius, et de l’alimenter. Mais dans ce cas, il vous en coûtera 140 € (hors port)… A voir sur le site KopterAddiction, qui se trouve ici.
Merci à Pif Paf pour l’info !
La vidéo (d’un prototype de la nacelle)

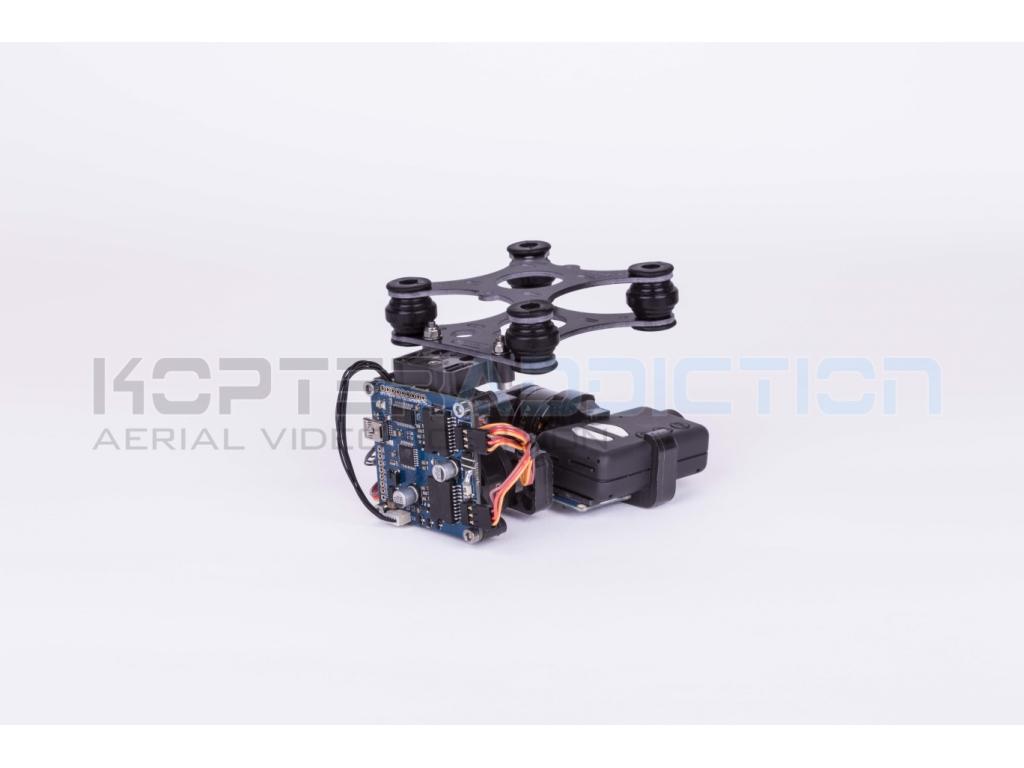

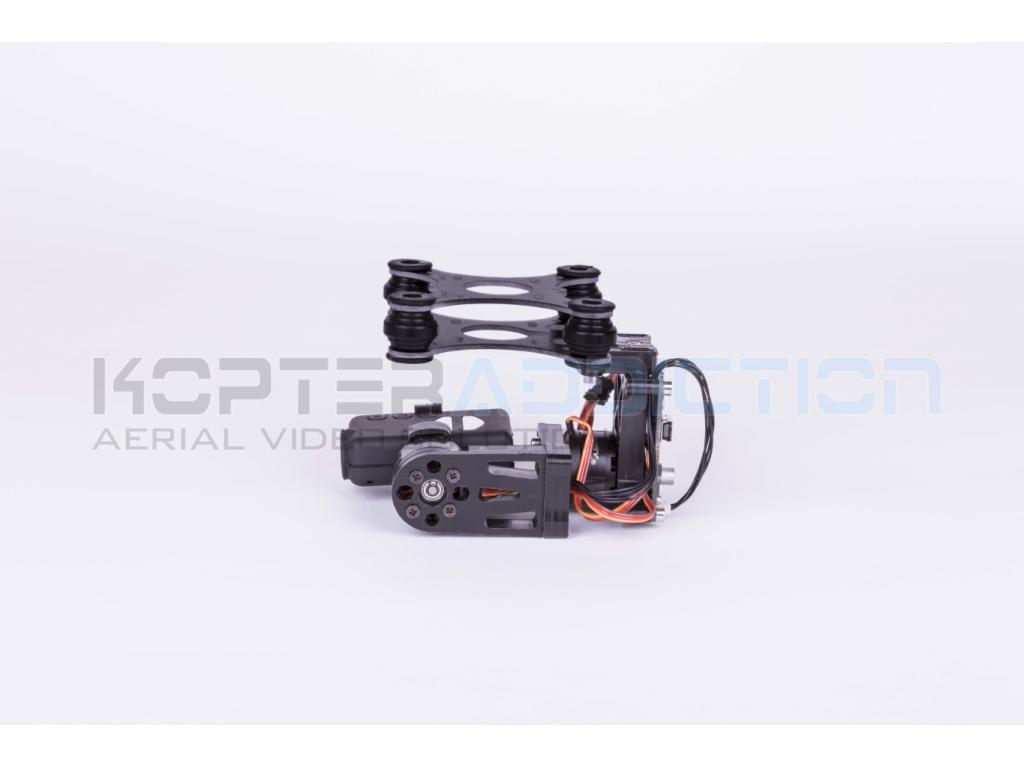

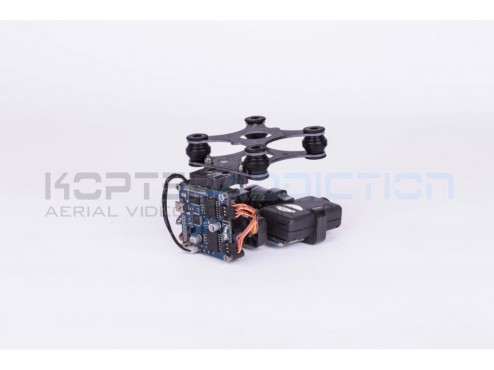

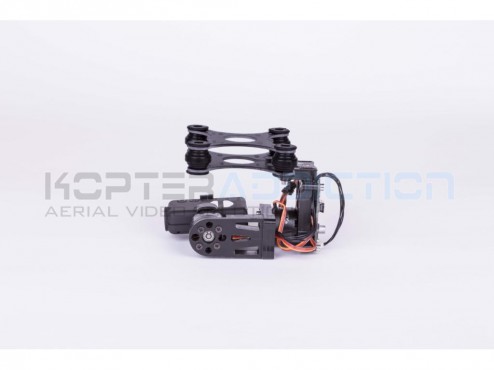

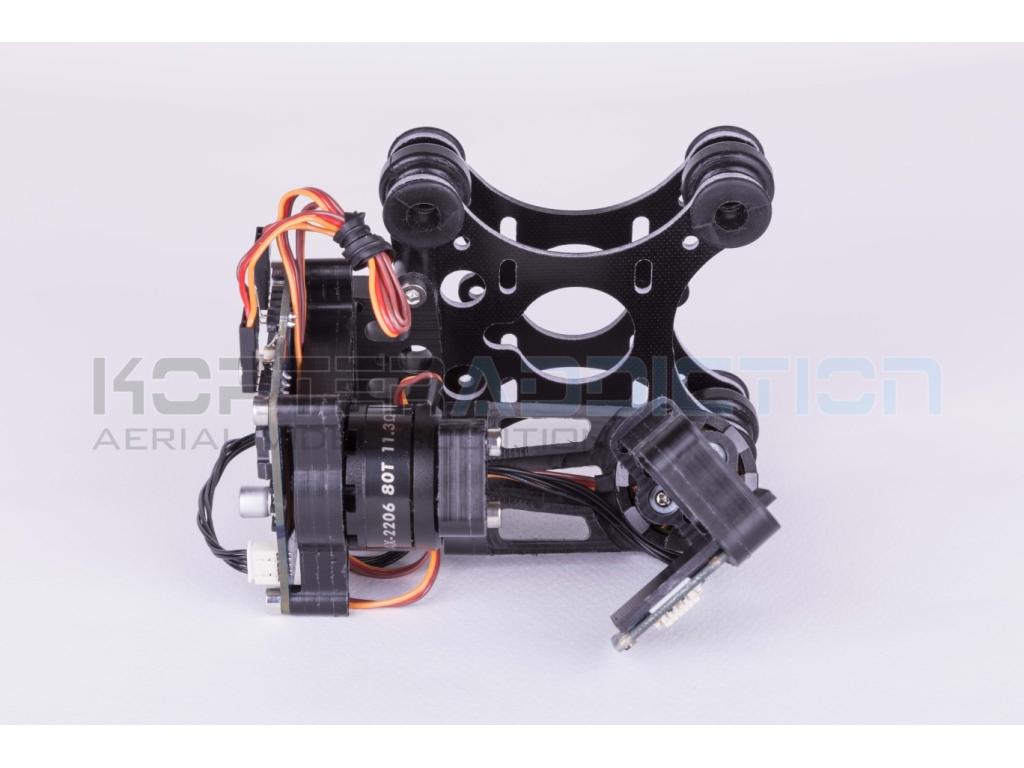

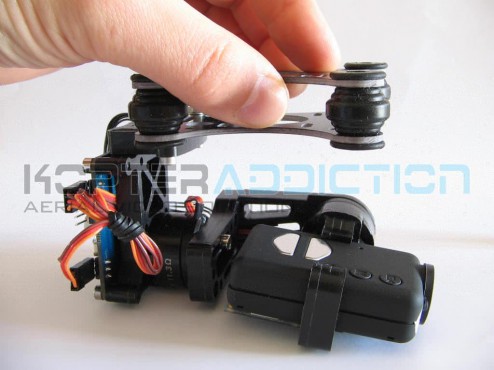

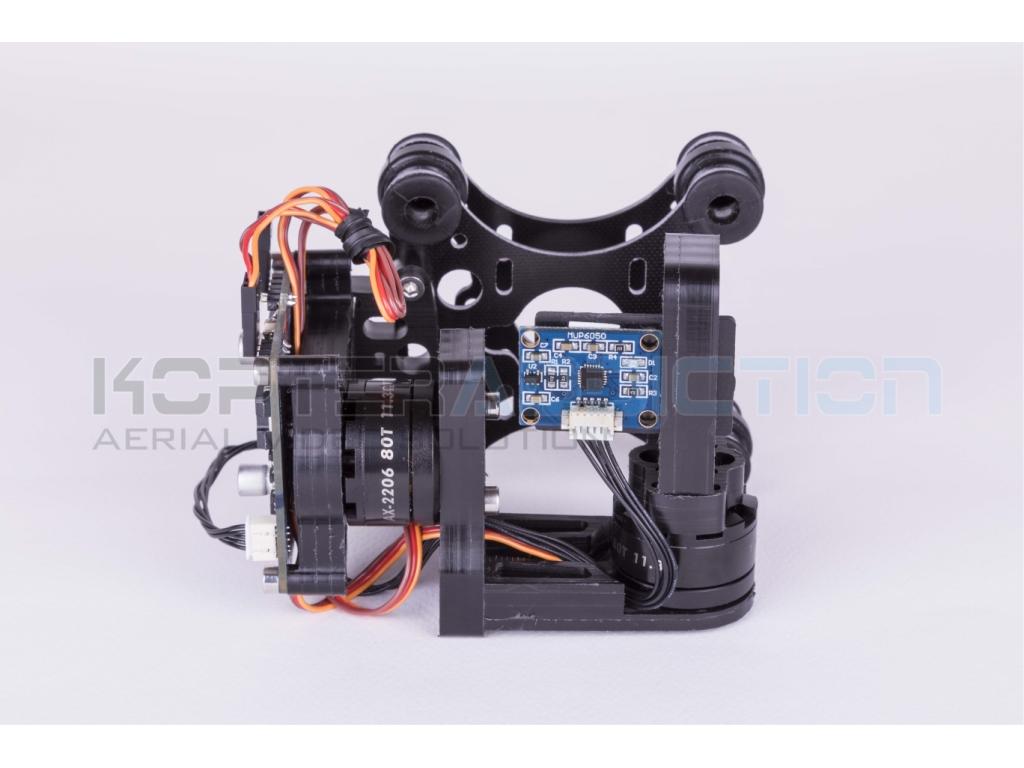

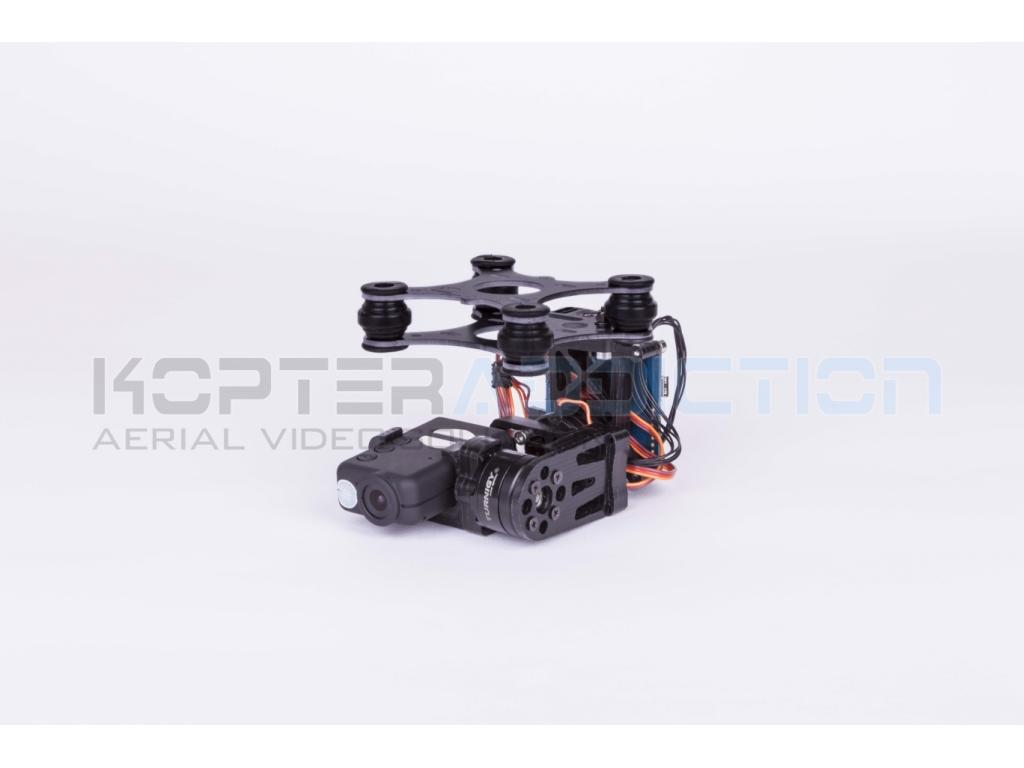

D’autres photos
j’ai une nacelle toute bête que j’ai pris sur ebay et qui fonctionne très bien avec la mobius.
140 euros pour celle ci je trouve que c’est pas donné, surtout que la mobius coute pas cher.
Une question que je me pose par contre, est ce qu’il est possible de mettre des moteurs plus petits pour gagner en poids sur la nacelle ?
Là,169 grammes,je ne trouve pas ça terrible je m’attendais à mieux.
Le top ce serait une nacelle miniaturisée, enfin adaptée aux dimensions de la mobius et à son poids.
Rahh, c’est quelle nacelle que tu as ? Toutes celles que j’ai essayé ne fonctionnent pas bien, même ne passant des plombes à régler les PID 🙁
Il est clair qu’une caméra petit format mériterait une nacelle petit format. Mais les seules que je connaisse qui aient des moteurs vraiment petits, ce sont les H3 de DJI. Avec leur prix supérieur à 4x la Mobius 😎
Salut Fred
C’est celle ci: http://www.ebay.fr/itm/Gopro-HD-Metal-Brushless-Camera-Gimbal-assembled-RTF-for-DJI-F450-F550-XA-X350-/151116028510?pt=FR_YO_Jeux_RadioComRobots_VehiculesRadiocommandes&hash=item232f379a5e
J’ai mis du velcro collant sur le support de la mobius et sur le bas de la nacelle et je la place au millieu du support en la maintenant très en avant.
Comme ça on ne voit pas les pattes du f450.
Enfin! Merci Fred!
j’ai la même et je confirme sa marche du tonnerre avec un alexmos 2.2 ^^
Merci Fred! Excellente info!
Sinon, il y a cette nacelle (directement sur mobuis) a rajouter moteur + contrôleur marinez sous licence Alexmos…soit un coût tatou de 75€…
http://www.mobius-cam.com/en/mobius-gimbal-c-9/2-axis-g10-mobius-gimbal-v4-kit-p-59
Moi j’en rêve d’une 3 axes pour la #16…
Les nacelles dont vous parlez vu sur un site chinois qu’il faut que je retrouve.
J’en ai vu aussi sur RC Group pour la mobius en plastique surement imprimante 3D.
Sinon, copterlab en propose une, configurable, idem mais pour une centaine d’euros!
voici celle que j’ai en impression 3D scuplteo pour 45€
http://www.thingiverse.com/thing:216558
avec n’importe qu’elle martinez flashé alex null c’est le top….
voici celle que j’ai en impression 3D scuplteo pour 45€
http://www.thingiverse.com/thing:216558
avec n’importe qu’elle martinez flashé alex null c’est le top.
Très cher pour une simple cam mobius…Et système un peu dépassé actuellement, surtout que le poids de l’ensemble n’est pas aussi éloigné au final d’une gopro 3.Evidemment comment se fait-il qu’aucun constructeur ne sorte une mini nacelle mobius ultra allégée spécifique? C’est tellement devenu un business juteux que seuls les efforts commerciaux portent sur les produits leader style Gopro…!?
Les solutions logicielles éxistent et sont très performantes à en croire un distributeur japonais…Mais la loi du commerce justement impose son « Diktat »! Il faut écouler la marchandise déjà éxistante sur le marché international pour les mois qui viennent ???
j’espère que pour septembre quelques fuites voulues pourront enfin voir apparaitre un système que Parrot a déjà mis en application et qui fonctionne honorablement (à peaufiner tout de même!)…Et ma foi, Plus de caméra apparente Alors !!! Un nouveau casse-tête pour le Législateur…. français !
Sans compter toutes les Automatisations qui vont apparaitre sur les multirotors telles le « Follow me »…Et autres Flights planners pour drones civils !
On en est qu’au début, mais ça s’annonce copieux et vraiment pleins de surprises, d’autant plus que les systèmes de FPV intégrés toujours plus performants devraient se généraliser sur la nouvelle gamme de produits 2015…avec j’espère une autonomie d’au moins 45 minutes à une heure (sans avoir une batterie de la taille du drone je précise)
Hélico Micro a du pain sur la planche,P.A.S.S.I.O.N.N.A.N.T.
pas mal mais c’est une deux axes…
la DYS smart gimbal (http://www.hobbygaga.com/fr-entrep%C3%B4t-europ%C3%A9en-dys-3-axes-smart-brushless-nacelle-cam%C3%A9ra-avec-moteur-gimbal-contr%C3%B4leur-pour-g-p267742.htm) est impec et deux fois moins chere que la DJI H3
Bon ben merci Colvert et Stephane ! Bravo, je viens de craquer… z’êtes fier de vous ? 🙂
Je l’ai acheté directement sur leur site, c’était moins cher :
http://www.goodluckbuy.com/dji-phantom-brushless-gimbal-camera-mount-w-motor-and-controller-for-gopro3-fpv-aerial-photography.html
Avec l’envoi « pas cher mais avec suivi » (2.5$) ça m’a coûté en tout 47.6€….
En gros, le prix du kit ci dessus, sans les moteurs, et sans la carte !
Alors même si je me tape quelques euros de taxes, franchement à ce prix là c’est cadeau, elle valait environ 100$ il y a quelques mois.
Je me réjouis que les nacelles pour Mobius commencent à apparaitre, mais à ces prix là, c’est clairement trop cher.
Je vais m’inspirer de ce qu’à fait ce mec pour l’alléger au maximum (parce qu’elle est quand même lourde) :
http://flitetest.com/articles/playing-with-a-cheap-brushless-gimbal
En tout cas merci pour l’info Fred !
Mais ce n’est pas une nacelle avec un dos ? C’est pas facile pour y placer une Mobius… Ou alors on peut ruser ?
y a du jello sur la video
Il n’y aurait pas une solution + simple et + légère pour la Mobius ? Pour pouvoir monter le tout sur un Porket Racer 240 (ou BlackOut Mini H Quad) ? A la rigueur même sur un seul axe (pitch) ce serait bien…
Pas encore à ma connaissance (et pourtant, je NEED une version light d’une nacelle qui soit capable de garder la caméra horizontale sur une accélération, pour éviter de lécher le sol 🙂 ). Mais il y a des projets en cours, ça devrait donc arriver tôt ou tard…
Moi aussi une gimbal qui prends pas de place, pas lourde, pour tout model et pas cher.
Je trouve pas que les models actuel sont bien.
Quand je vois cela sur un quad, ça fait misère.
Comme dit plus haut, regardez ce que ce mec a fait avec la gimbal de goodluckbuy (à 47€ FPD IN) :
http://flitetest.com/articles/playing-with-a-cheap-brushless-gimbal
Il l’a pas mal allégé, je pense qu’on peut aller encore plus loin en fixant le support de la mobius en plastique directement sur la cage moteur comme ici :
http://www.rcgroups.com/forums/showthread.php?t=1829058&page=193
Quand j’aurai reçu ma gimbal, je pense que je ferai un mix de ces 2 liens, c’est à dire enlever tout le superflu, remplacer les plaques de fixation en alu très épaisses par de l’alu 2mm ajouré, et fixer la Mobius sur le moteur (pitch) avec sa coque en plastique plutôt que d’utiliser un « L » en alu.
Je pense qu’on ne peut pas faire plus léger !
Après, ça ne doit pas être évident à équilibrer, il faut sûrement plusieurs essais, mais l’alu c’est relativement pas cher.
Reste à voir si un poids ultra-light permet a la gimbal de bien fonctionner, certains rapportent des problèmes quand il n’y a pas assez de poids…
Dans le militaire, il y a du tonnerre…
En fait la nacelle existe déjà mais avec des servos, sur le site HK. Il faut soit utiliser un Feiyu FY41 qui possède la stab d’origine ( juste à brancher les 2 servos de la nacelle et basta ) : je dis en connaissance de cause puisque je l’ai.
Ou acheter la carte KK2.15 sur HB avec une nacelle type : http://www.readymaderc.com/store/index.php?main_page=product_info&products_id=2508 , il y en a d’autres sur RMRC.
C’est ce que j’ai fait pour une petite caméra comme mobius : http://www.hobbyking.com/hobbyking/store/__40641__General_Use_FPV_and_Camera_2_Axis_Servo_Gimbal.html
On ma dit que cela valait rien avec des servos.
si c’est comme les commentaires sur la caméra Qbic … je te comprends … 🙂 Dommage pour toi donc.
J’adore les « on m’a dit » … On m’a aussi dit quelque chose sur Onclefly 🙂
J’ai une astuce pour toi : google.fr : cherches un peu et tu verras les résultats … Même si ça ne vaut pas bien sur une nacelle brushless. Ca a le mérite de bien fonctionner. Et l’avoir aussi sur un de mes 9 engins.
Ok merci alors tout avis et bon à prendre, tu sais moi t’en que j’en ai pas pour testé, je reste dans l’ignorance.
Les ragots sur moi, je m’en doute, on peut pas plaire à tout le monde.
Enfin toi qui aime Google, tu verras vite que je suis pas comme les mauvais langues le disent injustement.
😉
Bonjour, J’ai également la nacelle venant de Ebay à 50euros environ. Fonctionne nickem avec une MOBIUS. Pour le ‘setting’ en premier click ‘default parametres’ et rien d’autre même si le GUI demande un calibrage des ACC. Aucun calibrage fait et tout est parfait. Installé sur un DJI550 avec des clips plastique et les amortisseurs caoutchouc, pas de jello. Je dois encore relié le controler nacell au NAZA lite. Enjoy…. Inutile de dépasser un investissement de 50euro (pour nacelle, alexmos, et câbles).
Bonsoir,
J’ai vu que depuis HK vend une gimbale complete avec moteurs brushless pour un peu moins de 90 euros…
Qu’en penser ?
quel gimbal je dois utiliser pour pouvoir y mettre ma gopro hero3 et pour pouvoir avoir la fonction follow me sur mon phantom 2
Bonjour, j’ai regardé vos commentaires et pour info en cours de modification d’une nacelle 2 axes GIMBAL de façon qu’elle puisse recevoir une modius ronde. Si cela intéresse quelqu’un, et en recherche d’information, nous pourrions échanger nos idées.
jean-Luc
